WorksheetsKK LISTRIK XIII
Total questions: 65
Worksheet time: 33mins
Perhatikan gambar di samping ini !
Warna penghantar yang seharusnya dipasang pada komponen diatas yang sesuai dengan PUIL 2011 adalah ....
Coklat, Abu-abu, Biru
Abu-abu, Hitam, Coklat
Biru, Hitam, Coklat
Hitam, Coklat, Abu-abu
Hitam, Abu-Abu, Coklat
Abi baru saja membangun rumah tinggalnya yang berada di Jawa Barat. Abi menggunakan jasa para buruh bangunan untuk menyeleaikan pekerjaan pembangunannya. Setelah selang 8 bulan, salah satu komponen instalasi penerangannya yaitu stop kontak terbakar. Hal ini menyebabkan sebagian dari rumah tersebut terbakar. Penyebab terjadinya hal diatas adalah ....
Daya yang digunakan mengalami lonjakan ketika dihubungkan ke beban sehingga stop kontak mengalami percikan api
Jumlah stekker yang dihubungkan ke stop kontak terlalu banyak percabangannya dan longgar
Stop kontak yang dipasang tidak terbuat dari bahan yang SNI cepat meleleh
Arus yang melewati stop kontak terlalu besar, tidak sesuai dengan daya yang tersedia
Setiap percabangan stop kontak tidak dlindungi oleh kotak pelindung
Ketika kamu ingin memasang daya sebesar 2200 VA pada rumah tinggalmu, maka hal yang pertama sekali kamu lakukan adalah ....
Memasang PHB yang lengkap dengan MCB pembagi daya
Membuat pengajuan kepada pihak PLN untuk pemasangan daya
Mengganti sendiri MCB yang berada setelah KWH meter dengan kapasitas 10 A
Membuat pengajuan kepada teknisi PLN agar memasang daya tersebut
Mengganti semua penghantar yang ada didalam rumah agar sesuai dengan daya yang akan dipasang
Seorang teknisi akan memasang instalasi panel hubung bagi menggunakan fasa S dari sumber. Teknisi tersebut akan berbelanja kabel yang diperlukan untuk instalasi tersebut, maka warna kabel yang harus dibeli adalah ....
Coklat
Abu-abu
Hitam
Biru
Hijau strip Kuning
Kabel NYA 2,5 mm2 bila dimasukkan ke dalam pipa dengan ukuran 5/8” pada pipa lurus, banyaknya kabel maksimum yang diijinkan ....
2 kabel
5 kabel
3 kabel
6 kabel
4 kabel
Dalam panel hubung bagi, terdapat komponen NFB dan MCB. Fungsi dari pemasangan kedua komponen tersebut adalah ....
Memutus tegangan/ arus utama dengan beban, membatasi arus ke beban
Membagi tegangan tegangan utama ke beban, memutuskan arus jika terjadi beban lebih
Meneruskan tegangan dari gardu induk ke konsumen, membagi tegangan agar beban seimbang
Mengamankan beban dari arus hubung singkat, membatasi besar tegangan yang disalurkan dari sumber
Memutus tegangan ke beban, mengamankan arus/tegangan utama ke beban
Roni seorang teknisi akan memasang panel hubung bagi pada pabrik pemotongan plat besi. Menurut analisismu, cara pemasangan PHB yang paling tepat untuk kondisi seperti diatas adalah ....
Harus PHB yang terbuka
Dibuat dari bahan yang tahan lembab
Menggunakan PHB yang tertutup
Memasang saklar pada sisi keluaran panel
Dipasang diluar ruangan kerja
Alasan yang paling tepat untuk desain ujung penangkap petir dibuat runcing adalah ....
Agar sambaran petir dapat ditangkap dan dibuang ke dalam tanah
Supaya elektron dari petir yang mengenai ujung penangkap petir mengalir melalui kawat penangkap petir dan disalurkan ke pembumian
Agar memperlancar proses tarik menarik muatan listrik karena sifat dari elektron mudah berpindah
Agar ujung penangkap petir dapat menangkap arus yang dialirkan oleh petir dan dibuang ke pembumian
Supaya proton yang berpindah dari petir, mengenai ujung penangkap petir dan ditangkal agar tidak merusak peralatan listrik
Jony tinggal bersama keluarganya dibawah kaki gunung. Jony membangun rumah tinggalnya sebanyak 3 lantai. Karena iklim yang ekstrim, di daerah Joni tinggal sering terjadi hujan disertai petir. Jony merasa khawatir akan keadaan rumah dan keluarganya sehingga ia memutuskan untuk memasang penyalur petir dibagian atap rumahnya. Agar penyalur petir itu bekerja dengan baik ketika ada sambaran petir pada ujung penghantarnya, apa langkah yang harus dilakukan Jony terlebih dahulu untuk memenuhi kondisi di atas ....
Jony memasang ujung penghantar terlebih dahulu
Jony sebaiknya menentukan terlebih dahulu lokasi tanah pembumian dan mengukur tahanannya
Jony harus mengukur panjang kawat penyalur petirnya sehingga diketahui seberapa panjang elektroda yang akan dipasang pada kawat tersebut
Jony harus membuat rekapitulasi daya rumah yang harus diamankan sehingga tidak terjadi kesalahan dalam menentukan besar penyalur petirnya
Jony terlebih dahulu menghitung panjang batang penghantar
Doni dan Riko berangkat sekolah bersama pagi ini. Ketika dalam perjalanan, hujan turun sangat deras dan mereka berlari mencari tempat untuk berteduh agar tidak kehujanan. Ketika mereka sedang berlari, lewat sebuah mobil dari arah yang berlawanan yang sedang melaju dengan kecepatan yang sedang. Pada saat mobil berpapasan dengan mereka, petir menyambar mobil tersebut sedangkan mereka baik-baik saja. Menurut analisismu, hal tersebut terjadi karena ....
Posisi mobil lebih rendah dibandingkan dengan mereka sehingga petir menyambar benda yang posisinya paling rendah
Tahanan tubuh mereka sangat baik sehingga tidak dapat dialiri arus dari petir tersebut
Posisi mobil lebih tinggi dari mereka dan juga terbuat dari logam sehingga petir akan menyambar mobil tersebut
Tempat mereka berdiri itu memang bukan jenis tanah yang dapat dialiri sambaran petir
Mobil tidak memiliki penyalur petir pada bagian atapnya
Badan pengujian kelayakan asal Indonesia adalah ....
JSC
SNI
LMK
IEC
NEMA
PUIL merupakan suatu pegangan wajib yang harus diketahui seorang instalatir. Berikut ini yang tidak di atur dalam PUIL adalah …
Cara pemasangan rangkaian kelistrikan pada perangkat ELCB
Warna kabel yang digunakan dalam instalasi listrik
Diameter kabel yang diperlukan untuk pemasangan suatu instalasi
Kemampuan Hantar Arus (KHA) dari kabel instalasi listrik
Standardisasi penggunaan komponen-komponen listrik
Penamaan PUIL mengalami perubahan dari tahun ke tahun. Pada awalnya PUIL merupakan suatu “peraturan”, namun sekarang PUIL merupakan suatu “persyaratan”. Berikut ini system instalasi listrik yang mengaplikasikan PUIL adalah …
Sistem kelistrikan pada kapal pesiar
Sistem kelistrikan pada tambang
Sistem kelistrikan pada laptop
Sistem kelistrikan pada pesawat terbang
Sistem kelistrikan pada gudang penyimpanan
Tenaga kerja yang diber i tanggung jawab atas semua pekerjaan, yaitu perancangan, pemasangan, dan pemeriksaan/pengujian instalasi listrik harus ahli di bidang kelistrikan sesuai dengan ketentuan yang berlaku. Berikut ini ketentuan-ketentuan yang harus diperhatikan sebagai pemilik usaha adalah …
Harus sehat jasmani dan rohani
Memahami peraturan ketenagalistrikan baik K3 dan K2
Memahami ketentuan keselamatan dan kesehatan kerja terutama dalam bekerja di ruang terbatas
Menguasai pengetahuan dan keterampilan pekerjaannya dalam bidang instalasi listrik
Memiliki izin bekerja dari Dinas Ketenagakerjaan
Berdasarkan PUIL 2000 pekerjaan perencanaan pemasangan dan pemeriksaan/pengujian instalasi listrik di dalam atau di luar bangunan harus memenuhi ketentuan yang berlaku sehingga instalasi tersebut aman untuk digunakan sesuai dengan maksud dan tujuan penggunaannya, mudah pelayanannya, dan mudah pemeliharaannya. Pernyataan berikut yang tepat terkait dengan pekerjaan instalasi listrik adalah …
Konsumen bertanggung jawab sepenuhnya jika terjadi permasalahan pada bangunannya
Pihak yang memasang instalasi dapat serta merta melakukan pengujian sendiri
Setiap melakukan pekerjaan ketenagalistrikan ditempat umum, penggunaan rambu pengaman tidak diperlukan
Pelaksana pekerjaan tidak berhak melaporkan hasil kegiatannya ke pihak PLN atau instansi terkait
Pelaksana pekerjaan instalasi tidak bertanggung jawab jika terjadi masalah dikemudian hari yang disebabkan perubahan yang dilakukan oleh konsumen itu sendiri
Dalam pemasangan instalasi listrik, ada tiga jenis kutub tegangan. Jenis kutub tegangan yang digunakan pada instalasi penerangan adalah …
Fasa, nol, positif
Positif, Negatif , Nol
Fasa, Nol, Ground
Fasa, Nol, Fasa
Fasa, Positif, Negatif
Dalam pemasangan instalasi listrik ada prosedur yang harus dilakukan terlebih dahulu, seperti mengecek kelengkapan K3, menyediakan alat dan bahan, dan terakhir dengan melakukan pengujian. Terkait dengan bahan yang digunakan pada instalasi listrik penerangan, untuk pemasangan lampu harus disertai dengan pemasangan ...
Sakelar
Stop Kontak
Steker
Lasdop
Kabel Ground
Dalam pemasangan instalasi listrik, yang harus dilakukan adalah dengan mempersiapkan gambar-gambar yang dibutuhkan untuk pemasangan instalasi tersebut. Salah satu yang dibuat adalah gambar diagram garis tunggal (SLD). Karakteristik dari diagram garis tunggal adalah ...
Kabel fasa, nol dan ground digambar semua
Kabel yang digambar adalah kabel fasa dan ground
Kabel yang digambar adalah kabel fasa dan nol
Hanya digambar satu kawat/kabel dan ditambahkan simbol fasa, nol, ground
Hanya digambar satu kawat/kabel
Sistem kelistrikan di Indonesia terdiri dari sistem 3 fasa dan sistem 1 fasa. Sistem 3 fasa berada pada ranah pembangkitan dan transmisi, sedangkan sistem 1 fasa berada pada ranah distribusi. Berikut ini yang membedakan dalam pemasangan instalasi penerangan 3 fasa dan 1 fasa adalah …
Pada instalasi penerangan 3 fasa memerlukan sakelar yang berbeda dengan 1 fasa
Komponen beban pada instalasi penerangan 3 fasa dan 1 fasa berbeda
Komponen pengaman pada instalasi penerangan 3 fasa dan 1 fasa berbeda
Jenis kabel yang digunakan berbeda antara 3 fasa dan 1 fasa
Pada instalasi penerangan 3 fasa tidak memerlukan MCB 1 fasa hanya 3 fasa saja
Pada sistem instalasi 3 fasa diperlukan pengaman 3 fasa dan pengaman 1 fasa. Pengaman 3 fasa sebagai pengaman utama sedangkan pengaman 1 fasa sebagai pengaman grup beban. Berikut ini pernyataan yang benar terkait penggunaan MCB tersebut adalah ...
Besar rating pengaman MCB 1 fasa digunakan sama dengan besar rating pengaman MCB 3 fasa
Rating MCB 1 fasa menggunakan MCB dengan rating yang berbeda selama beban dayanya sama
Rating MCB 1 fasa disesuaikan dengan pembeban pada grup tersebut walaupun besar beban berbeda-beda
MCB 1 fasa bisa tidak dipasang untuk menekan biaya instalasi
MCB 1 fasa yang digunakan menanggung beban yang sama untuk setiap grupnya
Jarak pemasangan komponen listrik dari atas tanah
100 cm
150 cm
200 cm
75 cm
Sebagai saklar manual, Sebagai pengaman beban lebih, Sebagai pengaman Hubungsingkat. merupakan fungsi dari ?
ELCB
MCB
PHB
PANEL

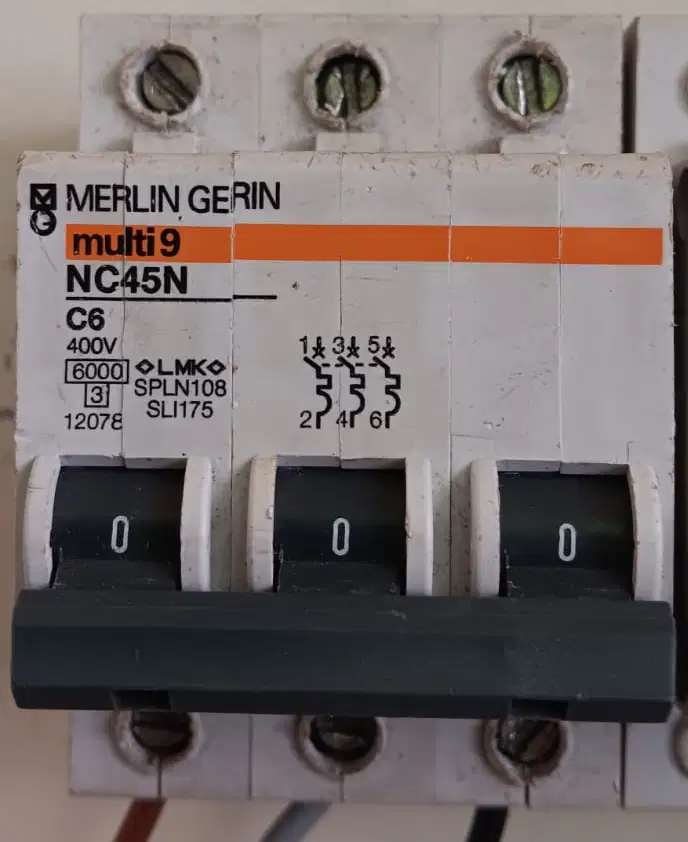

Siapa dia ?
MCCB
MCB 1 Fasa
ELCB
MCB 3 Fasa
berapa amper arus nominalku ?
45 A
9 A
400 V
6 A
berapa tegangan kerja ku ?
45 A
9 A
400 V
6 A
aku akan rusak jika mendapat arus lebih dari berapa amper ?
45 A
9 A
6000 A
6 A

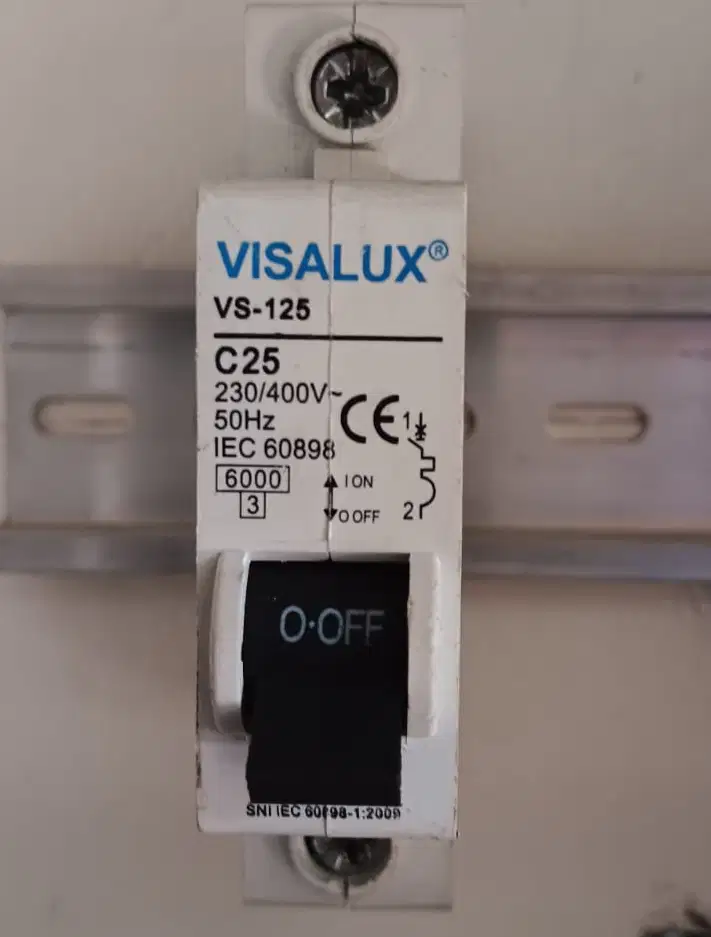

Siapakah aku ?
ELCB
MCCB
RCB
MCB
berapa arus nominalku ?
125 A
25 A
230 V
6000
aku akan trip jika kelebihan arus sebesar ?
3 - 5 kali
5 - 10 kali
10 - 15 kali
15 - 20 kali
aku kan bekerja pada frekuensi berapa ?
25 A
220 V
50 Hz
400 V
Apa kepanjangan PJU
Penerangan Jembatan Umum
Panel Jalan Umum
Penerangan Jalan Umum
Proyek Jalan Umum
Ketinggian PHB pada instalasi PJU
Ketinggian PHB boleh kurang 1.2 meter.
Ketinggian PHB minimal 1.2 meter
Ketinggian PHB dibawah 1.2 meter.
Ketinggian PHB maksimal 1.2 meter.
Pemasangan PJU dengan cara Under ground cabel
kabel bawah udara
kabel atas tanah
kabel udara
kabel bawah tanah
Manakah gambar lampu PJU?
Sumber listrik untuk PJU kecuali
PLN
Accu
Diesel solar manual
Solar Cell
Kabel tidak boleh ditanam di dalam tanah untuk instalasi PJU
NYM
NYY
NYK
NYFGBY
Sebutan kabel udara yang sudah familier dilapangan
FC (Fiber Cable)
OC (Optick Cabel)
TC (Twistet Cabel)
Flexyble Cable
Sakelar Otomatis untuk instalasi PJU
Sensor Ultrasonik
Sensor LDR
Sakelar Tunggal
Limit Switch
Yang mempunyai peranan yang sangat penting pada suatu instalasi
Tiang lampu PJU
Arde dan Penghantar proteksi
Lampu PJU
Kabel Instalasi
Pemasangan harus mengikuti ketentuan- ketentuan pemasangan kabel udara pada
ISO 9001
PUIL 2020
ISO 27001
PUIL 2000
Kepanjangan PUIL
Pengaturan Umum Instalasi Listrik
Persyaratan Untuk Instalasi Listrik
Persyaratan Umum Instalasi Listrik
Peraturan Umum Instalasi Listrik
Kabel bisa ditanam langsung ditanah karena kabel jenis ini sudah dilengkapi prisai baja yang bisa melindungi terhadap gangguan mekanis.
NYM
NYFGBY
NYK
NYY
Pada kabel TC tidak ada garis / setrip digunakan untuk
menandai fase = T
menandai fase = S
menandai Netral = N
menandai fase = R
Pada komponen PHB seperti saklar utama dan MCB (Pengaman ),dll harus
Mahal
Bermerk
Bertanda SNI
Murah
Penemu lampu
Alat yang digunakan untuk mengukur nilai resistansi disebut ….
ampere meter
volt meter
watt meter
ohm meter
Alat yang digunakan untuk mengukur nilai arus listrik disebut ….
ampere meter
volt meter
watt meter
ohm meter
Alat yang digunakan untuk mengukur nilai tegangan listrik disebut ….
ampere meter
volt meter
watt meter
ohm meter
Alat untuk bisa digunakan untuk mengukur nilai tegangan, arus, hambatan pada suatu rangkaian kelistrikan disebut ….
ampere meter
volt meter
avometer
ohm meter
Sebelum menggunakan alat ukur dengan penunjukan jarum, maka hal yang perlu diperhatikan adalah mengatur ….
skala
jarum
probe
kabel
Dua buah jarum yang terhubung dengan kabel biasanya berwarna merah dan hitam pada Avometer, yang digunakan untuk melakukan pengukuran listrik disebut ….
selector switch
zero adjust
probe
skala
Sebelum melakukan pengukuran resistansi, maka harus menempatkan jarum pada posisi 0 (nol). Hal ini disebut dengan ….
Pengukuran tahanan
Uji coba probe
kalibrasi
pengukuran tegangan
Untuk mengukur tegangan listrik AC, maka selector pada Avometer harus pada posisi ….
Ω
DCV
DCA
ACV
Untuk mengukur arus DC, maka selector switch pada Avometer harus pada posisi ….
Ω
DCV
DCA
ACV
Untuk mengukur tegangan listrik DC, maka selektor switch pada Avometer harus pada posisi.....
Ω
DCV
DCA
ACV
Untuk mengukur hambatan listrik, maka selector switch pada Avometer harus pada posisi ….
Ω
DCV
DCA
ACV
Cara pemasangan alat ukur voltmeter terhadap beban yaitu ….
Seri terhadap beban
Paralel terhadap beban
Seri terhadap sumber tegangan
Paralel terhadap sumber tegangan
Cara pemasangan alat ukur ampere meter terhadap beban yaitu ….
Seri terhadap beban
Paralel terhadap beban
Seri terhadap sumber tegangan
Paralel terhadap sumber tegangan
Perhatikan gambar di atas, berapa hasil pengukuran resistor jika posisi selector berada pada 100x Ω ?
20 K Ω
12,5 K Ω
2 K Ω
125 K Ω
0,2 K Ω
Perhatikan gambar berikut ini, berapakah hasil pengukuran yang ditunjukkan oleh multi terster jika posisi selector berada pada 50V DC?
5 V
5,2 V
20 V
25 V
125 V
Perhatikan gambar di atas, berapakah hasil pengukuran yang ditunjukkan oleh multi tester jika posisi selector berada pada 1000V DC?
5 K V
5,2 K V
20 K V
25 K V
125 K V
Alat ukur besaran arus listrik adalah ...
Komponen elektronika yang berfungsi sebagai hambatan listrik adalah?
kapasitor
resistor
transistor
transformator
simbol di atas adalah ... .
Kapasitor
Reisitor
Dioda
Transistor
Diac
