WorksheetsEgzamin zawodowy styczeń 2024 - PART 5
Total questions: 20
Worksheet time: 40mins
Która z wymienionych czynności należy do oględzin podczas konserwacji wirnika silnika komutatorowego?
Sprawdzenie braku zwarć międzyzwojowych.
Pomiar rezystancji izolacji.
Wyważenie.
Sprawdzenie stanu wycinków komutatora.
Na podstawie zamieszczonych w tabeli wyników pomiarów dotyczących przewodu przedstawionego na ilustracji określ, które z jego żył są ze sobą zwarte.
L1 i L3
N i L3
N i PE
L1 i PE
Które z wymienionych urządzeń elektrycznych jest pokazane na ilustracji?
Transformator.
Dławik magnetyczny.
Wzbudnik indukcyjny.
Elektromagnes.
Ile wynosi znamionowa sprawność silnika jednofazowego o danych: PN = 3,7 kW (moc mechaniczna na wale), UN = 230 V, IN = 21,4 A, cos φ = 0,95?
0,95
0,79
0,75
0,71
Narzędzie przestawione na ilustracji przeznaczone jest do
zaciskania złączek Wago.
profilowania przewodów.
zdejmowania pierścieni Segera.
wciskania łożysk.
Podczas oględzin nowo wykonanej instalacji elektrycznej nie jest wymagane sprawdzenie
wartości natężenia oświetlenia na stanowiskach pracy.
rozmieszczenia tablic ostrzegawczych i informacyjnych.
doboru i oznaczenia przewodów.
doboru zabezpieczeń i aparatury.
Na ilustracji przedstawiony jest
kabel elektroenergetyczny.
kabel telekomunikacyjny.
przewód sterowniczy.
przewód spawalniczy.
Którym z kluczy nie da się skręcić stojana silnika elektrycznego śrubami jak przedstawiona na ilustracji?
Oczkowym.
Nasadowym.
Imbusowym.
Płaskim.
Rezystancja uzwojenia silnika elektrycznego zmierzona omomierzem wynosi ∞ Ω. Oznacza to, że uzwojenie silnika
jest przerwane.
jest sprawne.
posiada zwarcie międzyzwojowe.
ma uszkodzoną izolację.
Do których zacisków przekaźnika zmierzchowego przedstawionego na schemacie należy podłączyć czujnik światła?
10 i 12
1 i 3
1 i 12
7 i 9
W której z wymienionych sytuacji poślizg silnika indukcyjnego będzie równy 100%?
Silnik zasilony zostanie przeciwprądem.
Podczas zasilania silnika jego wirnik będzie nieruchomy.
Silnik pozostanie na biegu jałowym.
Wirnik silnika zostanie dopędzony powyżej prędkości synchronicznej.

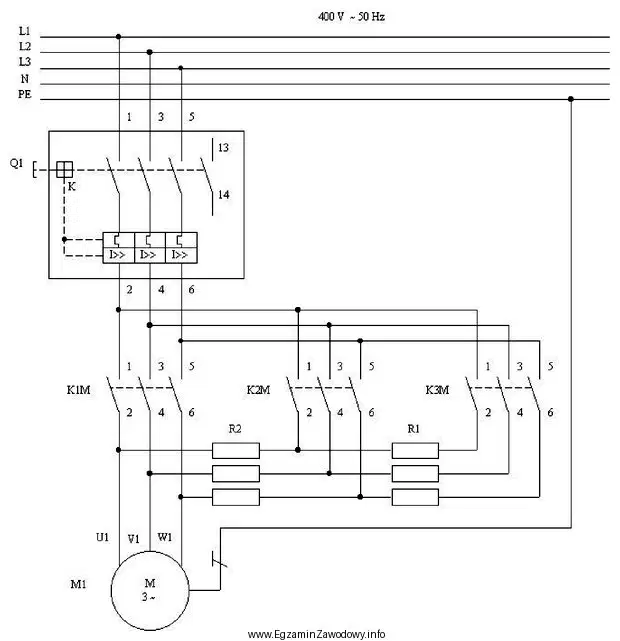

Którą z funkcji umożliwia układ zasilania silnika elektrycznego przedstawiony na schemacie?
Rozruch za pomocą rozrusznika rezystorowego.
Pracę ze zmiennym kierunkiem obrotów.
Hamowanie dynamiczne.
Przełączanie uzwojeń z gwiazdy na trójkąt.
W którym układzie sieciowym punkt neutralny transformatora zasilającego sieć nie jest połączony metalicznie z ziemią?
IT
TN-S
TN-C
TT
Ile powinna wynosić minimalna liczba żył przewodów w miejscach oznaczonych X oraz Y na przedstawionym schemacie instalacji elektrycznej, aby po jej wykonaniu zgodnie z tym schematem możliwe było jednoczesne sterowanie oświetleniem w obu punktach oświetleniowych niezależnie czterema łącznikami?
X – 5 żył, Y – 5 żył.
X – 4 żyły, Y – 4 żyły.
X – 5 żył, Y – 4 żyły.
X – 4 żyły, Y – 5 żył.
Kierunek obrotów wirnika silnika elektrycznego określa się patrząc na jego wał od strony
przewietrznika
czopu
tabliczki znamionowej
wprowadzenia przewodu zasilającego
Który z wymienionych łączników instalacyjnych ma dwa klawisze i trzy zaciski przyłączeniowe?
Łącznik schodowy podwójny.
Łącznik świecznikowy.
Łącznik schodowy pojedynczy.
Łącznik krzyżowy.
Którym symbolem graficznym należy oznaczyć łącznik świecznikowy na schemacie ideowym instalacji elektrycznej?
Symbolem 1.
Symbolem 2.
Symbolem 3.
Symbolem 4.
Który z wymienionych silników elektrycznych charakteryzuje się najbardziej sztywną charakterystyką mechaniczną n = f(M) w zakresie pracy stabilnej?
Obcowzbudny prądu stałego.
Asynchroniczny klatkowy.
Szeregowy prądu stałego.
Synchroniczny.

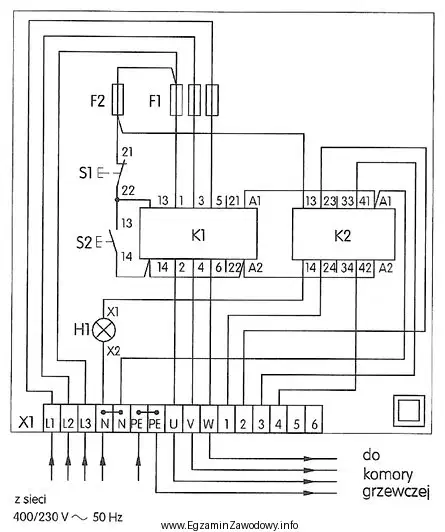

Z którym zaciskiem będzie połączony zacisk 41 stycznika K2 według przedstawionego schematu montażowego?
Z zaciskiem 22 stycznika K1
Z zaciskiem A2 stycznika K1
Z zaciskiem 4 listwy zaciskowej X1
Z zaciskiem 3 listwy zaciskowej X1
Która z wymienionych przyczyn odpowiada za zwiększenie się iskrzenia na komutatorze podczas pracy sprawnego silnika bocznikowego prądu stałego po wymianie jego szczotek?
Za duże wzbudzenie silnika.
Za mała powierzchnia styku szczotek z komutatorem.
Za duży nacisk szczotek na komutator.
Za małe wzbudzenie silnika.
