WorksheetsEgzamin zawodowy styczeń 2024 - PART 6
Total questions: 20
Worksheet time: 40mins
Przed umieszczeniem uzwojenia wsypywanego w żłobkach silnika indukcyjnego należy
umieścić w nich kliny zabezpieczające.
wyłożyć je izolacją żłobkową.
wysmarować je olejem elektroizolacyjnym.
wysmarować je lakierem elektroizolacyjnym.
Który z wymienionych materiałów wykazuje się największą konduktywnością?
Aluminium
Nichrom
Miedź
Stal

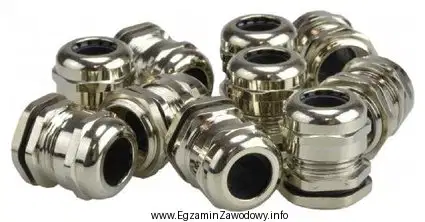

Który osprzęt przedstawiono na ilustracji?
Złączki skrętne.
Mufy przelotowe.
Dławiki izolacyjne.
Gniazda bezpiecznikowe.
Na której ilustracji przedstawiono symbol graficzny przewodu ochronnego?
Na ilustracji 1
Na ilustracji 2
Na ilustracji 3
Na ilustracji 4
Który rodzaj źródła światła przedstawiono na ilustracji?
Półprzewodnikowe.
Żarowe.
Wyładowcze wysokoprężne.
Wyładowcze niskoprężne.
W których z wymienionych rodzajów silników stosuje się wirnik przedstawiony na ilustracji?
Uniwersalnych.
Asynchronicznych pierścieniowych.
Synchronicznych.
Asynchronicznych klatkowych.
Który z wymienionych parametrów można zmierzyć przyrządem przedstawionym na ilustracji?
Impedancję pętli zwarcia.
Rezystancję izolacji.
Rezystancję uziomu.
Reaktancję rozproszenia transformatora.
W celu wymiany uszkodzonego łącznika instalacyjnego należy kolejno:
wymontować uszkodzony łącznik, odłączyć napięcie, sprawdzić ciągłość połączeń.
odłączyć napięcie, sprawdzić brak napięcia, wymontować uszkodzony łącznik.
odłączyć napięcie, wymontować uszkodzony łącznik, sprawdzić ciągłość połączeń.
załączyć napięcie, sprawdzić ciągłość połączeń, wymontować uszkodzony łącznik.
Do czego przeznaczone jest urządzenie przedstawione na ilustracji?
Do montażu nabiegunników.
Do demontażu uzwojeń.
Do wyważania wirników.
Do nawijania uzwojeń.
Którą klasę ochronności posiada oprawa oświetleniowa oznaczona przedstawionym symbolem graficznym?
Klasę 0
Klasę I
Klasę II
Klasę III
Którą funkcję pełnią uzwojenia pomocnicze w silniku prądu stałego?
Zapobiegają rozbieganiu się silnika przy spadku obciążenia.
Zmniejszają rezystancję obwodu twornika.
Eliminują niekorzystne zjawiska spowodowane oddziaływaniem twornika.
Wytwarzają napięcie remanentu.
Który element przedstawiono na ilustracji?
Izolator wsporczy.
Bezpiecznik aparatowy.
Wkładkę topikową bezpiecznika mocy.
Izolator przepustowy wysokiego napięcia.

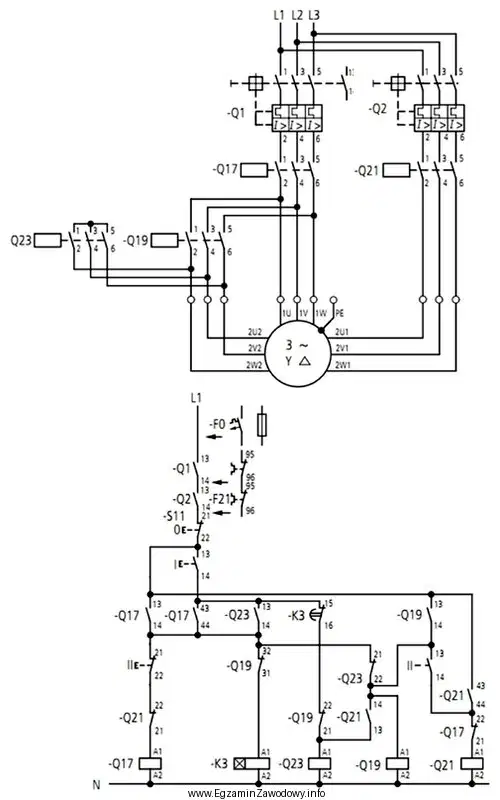

Do realizacji układu przedstawionego na schemacie należy zastosować stycznik Q19 z następującą liczbą i rodzajem zestyków:
3NO + 1NO + 2NC
3NC + 2NO + 1NC
3NO + 2NO + 1NC
3NC + 1NO + 2NC
W którym z punktów spośród wskazanych strzałkami na charakterystyce prądowo-napięciowej diody prostowniczej przedstawionej na wykresie odczytywane jest napięcie przebicia?
W punkcie A
W punkcie B
W punkcie C
W punkcie D
Narzędzie przedstawione na ilustracji przeznaczone jest
do zaciskania końcówek tulejkowych.
do zaciskania końcówek oczkowych.
do ściągania izolacji z żył przewodów.
do docinania przewodów.
Który środek ochrony przeciwporażeniowej przy uszkodzeniu zastosowano w układzie przedstawionym na schemacie?
Samoczynne wyłączenie zasilania.
Połączenie wyrównawcze.
Użycie odbiorników II klasy ochronności.
Separację odbiornika.
Ile wynosi maksymalna dopuszczalna wartość impedancji pętli zwarcia w trójfazowym obwodzie elektrycznym o napięciu znamionowym 230/400 V, aby skuteczna była w nim ochrona przeciwporażeniowa przy uszkodzeniu izolacji, jeśli wyłączenie zasilania tego obwodu ma zapewnić instalacyjny wyłącznik nadprądowy C20?
2,00 Ω
1,15 Ω
2,30 Ω
3,83 Ω
Który rodzaj wirującej maszyny elektrycznej przedstawiono na ilustracji?
Komutatorową prądu przemiennego.
Bocznikową prądu stałego.
Asynchroniczną pierścieniową.
Synchroniczną.
Którą wstawkę kalibrową należy zastosować do podstawy bezpiecznikowej przeznaczonej dla wkładki topikowej typu D, o oznaczeniu literowym gL i parametrach katalogowych Un = 500 V, In = 25 A?
Wstawkę 1.
Wstawkę 2.
Wstawkę 3.
Wstawkę 4.
Którym symbolem oznacza się przewód jednożyłowy z aluminiową żyłą wielodrutową, w izolacji polwinitowej, o przekroju żyły 2,5 mm2?
YDY 2,5 mm2
ADY 2,5 mm2
ALY 2,5 mm2
YLY 2,5 mm2
