Quiz Sistem Hidroulik dan Pneumatik

Total questions: 40

Worksheet time: 20mins

Name
Class
Date
1.

Berikut merupakan asas sistem hidroulik, yaitu...

a)

Untuk mengangkat suatu beban maka gaya yang dibutuhkan harus seimbang

b)

Dengan gaya yang kecil akan mampu mengangkat beban yang berat

c)

Untuk mengangkat beban besar dibutuhkan daya yang lebih besar

d)

Beban dan gaya sangat tergantung dari posisinya

e)

Gaya dan beban selalu berbanding lurus

2.

Peralatan berikut yang menggunakan sistem hidroulik adalah...

a)

Kerek

b)

Stand

c)

Eskalator

d)

Dongkrak ulir

e)

Dongkrak buaya

3.

Sebuah dongkrak botol memiliki luas penampang pompa 3cm2 dan penampang beban 84 cm2. Untuk mengangkat beban dengan gaya pemompaan 10 kg, beban maksimum yang mampu di angkat adalah...

a)

260 kg

b)

280 kg

c)

300 kg

d)

320 kg

e)

340 kg

4.

perhatikan gambar berikut.

Working line atau garis kerja pada sistem hidroulik di tunjukan dengan simbol...

a)

A

b)

B

c)

C

d)

D

e)

E

5.

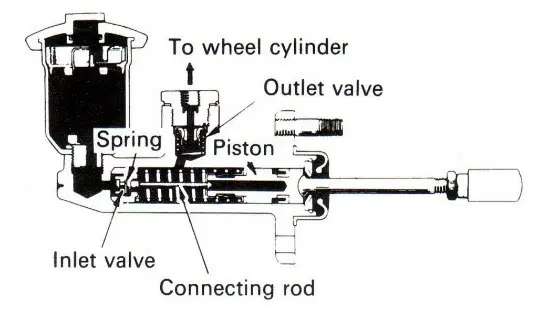

Perhatikan gambar dibawah ini

Master silinder rem pada gambar tersebut, pompanya berdiameter 1 cm dan silinder rodanya berdiameter 6,4 cm. Jika tekanan pada master silindernya 25 kg, tekanan yang terjadi pada silinder rodanya adalah sebesar...

a)

1.021 kg

b)

1.022 kg

c)

1.023 kg

d)

1.024 kg

e)

1.025 kg

6.

Perhatikan gambar berikut.

Perbandingan luas penampang pipa A, B dan C secara berturut-turut adalah 1 : 3 : 5. Jika luas penampang master silinder sama dengan luas penampang pipa B dan tekanan pada master silindernya sebesar 300 kg, tekanan yang terjadi pada pipa A adalah sebesar...

a)

100 kg

b)

200 kg

c)

300 kg

d)

400 kg

e)

500 kg

7.

Pada gambar soal nomor 6, apabila perbandingan luas penampang pipa B dan C adalah 1 : 5 dan tekanan pada master silinder sebesar 200 kg, tekanan yang terjadi pada pipa C adalah...

a)

20 kg

b)

50 kg

c)

100 kg

d)

500 kg

e)

1.000 kg

8.

Perhatikan gambar berikut.

Simbol komponen sistem hidroulik pada gambar tersebut berfungsi.

a)

Memindahkan putaran dari motor ke pompa pada sistem hidroulik

b)

Mengubah energi dari zat cair menjadi energi mekanik

c)

Mendistribusikan oli yang dipompa menuju silinder

d)

Mengubah energi listrik menjadi energi mekanik

e)

Menyaring oli

9.

Komponen yang berfungsi memindahkan putaran dari motor ke pompa pada sistem hidroulik ditunjukan dengan simbol....

a)

b)

c)

d)

e)

10.

Prinsip kerja sistem Pneumatik adalah...

a)

Kevakuman menjadi gerakan mekanik

b)

Tekanan udara menjadi gerakan mekanik

c)

Gaya gerak listrik menjadi gerakan mekanik

d)

Dorongan minyak menjadi gerakan mekanik

e)

Tekanan pedal rem menjadi gerakan mekanik

11.

Berikut yang bukan termasuk komponen sistem Pneumatik adalah...

a)

Akuator

b)

Kompresor

c)

Tangki udara

d)

Pressure switch

e)

Intake manifold

12.

Perhatikan gambar berikut. Komponen pada gambar tersebut berfungsi....

a)

Membuka dan menutup saluran untuk mengatur arah aliran udara.

b)

Menyaring udara, debu, dan minyak yang akan masuk kedalam mesin kompresor

c)

Memperkecil gaya tekan pada pedal rem diinjak tekanannya akan menjadi lebih ringan.

d)

Memindahkan tekanan yang ditimbulkan oleh injakan kaki pada pedal rem untuk diteruskan ke silinder roda.

e)

Meneruskan tekanan ke sepatu rem sehingga kampas rem bergesekan dengan tromol hingga putaran tromol rem melambat atau berhenti.

13.

Fungsi dari regulator pada sistem Pneumatik adalah...

a)

Memisahkan tekanan udara dari air

b)

Membagi tekanan udara kepiston pada roda

c)

Mengubah gerakan translasi pada piston

d)

Mengubah gerak translasi menjadi gerak rotasi

e)

Membagi tekanan udara ke inlet dan outlet actuator

14.

Sistem rem combi air breake merupakan gabungan antara...

a)

Sistem hidroulik dan sistem vakum

b)

Sistem hidroulik dan sistem mekanik

c)

Energi tekanan udara dan sistem vakum

d)

Energi tekanan udara dan sistem mekanik

e)

Energi tekanan udara dan sistem hidroulik

15.

Perhatikan gambar dibawah ini.

Nama komponen pada combi air breake yang ditunjukan oleh nomor 1, 2, dan 3 secara berturut-turut adalah...

a)

Tangki udara, relay valve, dan kompresor

b)

Tangki udara, kompresor, dan relay valve

c)

Kompresir, relay valve, dan tangki udara

d)

Tangki udara, relay valve, dan kompresor

e)

Tangki udara, piston, dan kompresor

16.

Alur aliran tekan udara pada rem angin adalah...

a)

Tangki udara, breake chamber, aktuator, tangki brake valve dan kompresor

b)

Tangki udara, brake valve, brake chamber, aktuator, dan kompresor

c)

Kompresor, tangki udara, brake valve, brake chamber, dan aktuator

d)

Kompresor, tangki udara, brake chamber, brake valve, dan aktuator

e)

Kompresor, tangki udara, brake valve, aktuator, dan brake chamber

17.

Pada rangkaian gambar tersebut,

komponen yang ditunjukan oleh nomor 1, 2, dan 3 secara berturut-turut adalah.....

a)

Kompresor, brake valve, dan breake chamber

b)

Kompresor, brake chamber, dan brake valve

c)

Pedal rem, breake chamber, dan kompresor

d)

Brake valve, regulator, dan brake chamber

e)

Pedal rem, kompresor, dan brake chamber

18.

Pada sistem rem angin, tekanan maksimum pada tangki udara adalah 9 bar. Alat yang berfungsi memeriksa tekakan udara adalah...

a)

Pressure gauge

b)

Check valve

c)

Brake valve

d)

Kompresor

e)

Kunci air

19.

Berikut yang merupakan simbol katup antibalik adalah...

a)

A

b)

B

c)

C

d)

D

e)

E

20.

Prinsip kerja booster rem seperti pada gambar tersebut adalah dengan memanfaatkan....

a)

Tekanan udara kompresor untuk menggerakan sepatu rem

b)

Keadaan vakum yang terjadi9 pada ruang tekanan

c)

Kerja mekanik injakan kaki pada pedal

d)

Tekanan minyak rem melalui pipa rem

e)

Tekanan gas buang

21.

Sistem pneumatik pada pengereman merupakan sistem...

a)

Yang menggunakan tekanan minyak sebagai penyalur energi

b)

Yang menggunakan tekanan udara sebagai penyalur energi

c)

Gabungan antara tekanan udara dan minyak

d)

Gabungan antara mekanik dan hidroulik

e)

Yang digerakan secara mekanik

22.

Pernyataan berikut yang benar adalah...

a)

Daya dorong yang dihasilkan pada sistem hidroulik berbanding lurus dengan luas penampangnya

b)

Daya dorong yang dihasilkan pada sistem hidroulik tergantung akan kekuatan injakan kaki pada pedal rem

c)

Daya dorong yang dihasilkan pada sistem hidroulik berbanding terbalik dengan luas penampangnya

d)

Daya dorong yang dihasilkan pada sistem hidroulik berbanding terbalik dengan panjang pedalnya

e)

Daya dorong yang dihasilkan pada sistem hidroulik tergantung dari gaya pedal rem

23.

Gambar yang ditunjukan oleh nomor 1, 2, dan 3 secara berturut-turut adalah...

a)

Piston hidroulik, relay valve, dan kompresor

b)

Piston hidroulik, kompresor, dan relay valve

c)

Kompresor, piston hidroulik, dan relay valve

d)

Air tank, piston hidroulik, dan relay valve

e)

Air tank, kompresor, dan relay valve

24.

Perhatikan pernyataan berikut.

1.      Memiliki sifat fleksibel karena kecepatan pengaliran tekanan udara dapat diatur

2.      Menghasilkan suara yang bising dan mudah terjadi pengembunan

3.      Membutuhkan instalasi tambahan untuk menghasilkan uadar

4.      Memiliki tekanan udara yang lebih mudah di alirkan

5.      Memiliki tenaga penggerak (udara) yang tidak terbatas

6.      Memiliki rentan terjadi kebocoran.

Kelebihan dari sistem pneumatik ditunjukan oleh nomor...

a)

1, 2, dan 3

b)

1, 4, dan 5

c)

2, 3, dan 6

d)

3, 4, dan 6

e)

4, 5, dan 6

25.

Mekanik A menyakan “ tekanan yang diberikan zat cair dalam ruang tertutup diteruskan kesegala arah dengan sama besar” sedangkan mekanik B menyatakan “ tekanan yang diberikan zat cair dalam ruang tertutup tidak akan diteruskan kesegala arah dan akan terbagi ke beberapa ruang”.

Makakah pernyataan yang benar...

a)

Mekanik A benar

b)

Mekanik B benar

c)

Keduanya benar

d)

Mekanik A salah

e)

Mekanik B salah

26.

Susunan sistem hidroulik yang benar adalah.... kecuali

a)

Unit tenaga dan penggerak

b)

Unit tenaga dan pengatur

c)

Unit tenaga, penggerak, dan pengatur

d)

Unit tenaga, penggerak, gaya, dan Pengatur

e)

Unit pengatur dan unit tenaga

27.

Peran tangki hidroulik yaitu untuk...

a)

Membagi oli

b)

Menampung oli

c)

Membatasi oli

d)

Sensor

e)

Menghisap oli

28.

Dalam perawatan sistem hidroulik apa yang harus dilakukan agar sesuai dengan spesifikasi dari tipe zat cair yang digunakan.....

a)

Warnah

b)

Tingkat kekentalan

c)

Warnah dan tingkat kekentalannya

d)

Warnah dan bebannya

e)

Tingkat kekentalannya dan tekanannya

29.

Berapa jumlah tekanan udara yang harus dijaga didalam tabung udara pada sistem pneumatik...

a)

6 – 9 bar

b)

6 – 9 kg

c)

6 – 9 Ml

d)

6 – 9 km

e)

6 – 9 cm

30.

Fungsi dari kompresor adalah...

a)

Untuk menghisap udara dari lingkungan dan menyimpannya dalam tangki sehingga menjadi udara terkompresi

b)

Untuk menghisap udara dari lingkungan dan membagi ke setiap bagian yang membutuhkan sehingga terjadi uadara kompresi

c)

Untuk menampung dan membagi ke setiap bagian yang membutuhkan sehingga terjadi uadara kompresi

d)

Untuk menghisap udara dari lingkungannya

e)

Untuk menyimpan udara dari hasil hisapan regulator

31.

Bagian yang menjaga tekanan udara balik saat motor listrik dalam keadaan berhenti adalah...

a)

Pressure gauge

b)

Check valve

c)

Safety valve

d)

Drain

e)

Filter

32.

Bagian yang berperan mengubah energi dari tekanan udara menjadi energi gerak adalah...

a)

Filter

b)

Aktuator

c)

Regulator

d)

Kompresor

e)

Motor listrik

33.

Saluran yang berfungsi untuk membuat cairan yang dihasilkan dari proses kondensasi didalam tangki adalah...

a)

Filter

b)

Aktuator

c)

Drain

d)

Safety valve

e)

Check valve

34.

Alat yang digunakan untuk mengalirkan oli sehingga dapat terditribusi dengan baik kesilinder hidroulik di sebut...

a)

Motor listrik

b)

Pompa

c)

Pipe

d)

Silinder hidroulik

e)

Tangki hidroulik

35.

Alat yang berperan sebagai alat pendeteksi tekanan oli pada sistem hidroulik adalah...

a)

Coupling

b)

Pompa

c)

Pressure gauge

d)

Pressure switch

e)

Reservoir

36.

Perhatikan gambar dibawah ini.

Dari simbol sistem pneumatik di atas, outlet berapada pada nomor...

a)

1

b)

2

c)

3

d)

1 & 2

e)

1 & 3

37.

Mekanik A menyebutkan bahwa, pada saat pedal rem diinjak, katup (brake valve) akan terbuka dan udara bertekanan akan segera menuju ke biister rem. Sedangkan mekanik B menyebutkan bahwa, pada saat pedal rem diinjak, akan menyebabkan katup (brake valve) terbuka dan tekanan udara mengalir dari air tank ke breake valve, kemudian aliran udara dibagi ke front dan rear brake. Dari pernyataan di atas manakah pernyataan yang benar berdasarkan mekanisme kerja pada sistem rem pneumatik.

a)

Mekanik A

b)

Mekanik B

c)

Mekanik A dan B

d)

Mekanik A salah

e)

Mekanik B salah

38.

Perhatikan gambar berikut.

Gambar diatas adalah siklus sistem hidrolik. Bagian unit penggerak (aktuator) dan unit tenaga ditunjukan pada huruf...

a)

A

b)

B

c)

C

d)

C & B

e)

C & A

39.

Perhatikan gambar dibawah ini. Gambar diatas adalah....

a)

Pompa

b)

Motor listrik

c)

Pipe

d)

Silinder hidroulik

e)

Reservoir

40.

Sebuah dongkrak botol memiliki luas penampang pompa 4 cm2 dan penampang beban 100 cm2. Apabila gaya pemompa yang digunakan untuk mengangkat beban adalah 8 kg, berapakah beban maksimum yang mampu di angkat dongkrak tersebut?...

a)

45 kg

b)

50 kg

c)

55 kg

d)

60 kg

e)

40 kg
