Gambar Teknik DPIB US

Total questions: 40

Worksheet time: 42mins

Name
Class
Date
1.

Alat gambar ini disebut...

a)

Pensil mekanik

b)

Drawing pen

c)

Rollerball pen

d)

Ballpoint pen

e)

Rapido

2.

8.Apabila diketahui ukuran pokok dari kertas gambar adalah ukuran A0 dangan panjang 1189 mm dan lebarnya 841 mm, berapa ukuran untuk kertas A3?

a)

a. 594 x 841 mm

b)

b. 420 x 594 mm

c)

c. 297x420 mm

d)

d. 210 x 297 mm

e)

e. 148x 210 mm

3.

Gambar disamping merupakan peralatan ukur tanah yang bernama

a)

Theodolit

b)

Statif/Tripod

c)

Waterpass

d)

Total Station

e)

Waterpot

4.

Gambar disamping merupakan alat yang bernama

a)

Theodolit

b)

Statif/Tripod

c)

Bak Ukur

d)

Total Station

e)

Stasion

5.

Dalam ukur tanah,alat disamping bernama

a)

Theodolit

b)

Statif

c)

Bak Ukur

d)

Waterpass

e)

Termograf

6.

Software yang banyak digunakan untuk membuat gambar teknik bangunan dan konstruksi adalah ....

a)

AutoCAD

b)

Adobe Photoshop

c)

Nitro Pro

d)

Adobe Indesign

e)

OfficeLens

7.

Hasil dari berjuta-juta titik yang bersambung adalah pengertian dari ....

a)

trapesium

b)

kubus

c)

kotak

d)

garis

e)

tabel

8.

1. Setiap gambar kerja yang dibuat selalu ada etiketnya, dimanakah letak etiket dibuat …?

a)

A. Sisi kiri bawah

b)

B. Sisi kiri atas

c)

C. Sisi tengah kertas gambar

d)

D. Sisi kanan bawah

e)

E. Sisi kanan bawah

9.

Pada gambar detail kusen jendela terdapat arsiran simbol bahan bangunan. Simbol bahan bangunan yang diberi tanda disebut ....

a)

Kaca

b)

Kayu

c)

Alumunium

d)

Besi

e)

Keramik

10.

Perhatikan simbol bahan bangunan berikut!

Simbol bahan bangunan tersebut, digunakan untuk ....

a)

Beton bertulang

b)

Pasangan batu bata trasraam

c)

Pasangan batu bata

d)

Tanah urug

e)

Kayu

11.

Di bawah ini yang termasuk simbol bahan bangunan untuk pasangan batu kosong (anstamping), yaitu ....

a)

b)

c)

d)

e)

12.

Di bawah ini yang termasuk simbol bahan bangunan untuk pasangan batu kosong (anstamping), yaitu ....

a)

b)

c)

d)

e)

13.

Program Keahlian Desain Pemodelan dan Informasi Bangunan (DPIB) memiliki banyak peluang kerja yang cakupannya luas. Salah satu peluang kerja lulusan SMK Program Keahlian DPIB yaitu pelaksana lapangan. Berikut ini tugas pelaksana lapangan yang paling tepat adalah ....

a)

Bertanggung jawab pada pelaksanaan teknik di lapangan suatu proyek konstruksi

b)

Membuat perencanaan gambar kerja proyek konstruksi

c)

Bertugas pendatangan, penyimpanan, dan penyaluran material atau alat proyek

d)

Menghitung volume pekerjaan suatu bangunan, kebutuhan material, dan perencanaan biaya yang dibutuhkan dalam proyek konstruksi

e)

Bertugas pemeliharaan bangunan dan fasilitas pendukungnya

14.

Jenis-jenis pekerjaan tersebut merupakan contoh dan masih banyak jenis pekerjaan lainnya yang dapat dilakukan oleh seorang lulusan DPIB. Berdasarkan daftar, pekerjaan yang tergolong profesi ditunjukkan oleh nomor ....

a)

1, 2, 3, dan 4

b)

1, 2, 4, dan 5

c)

1, 3, 4, dan 5

d)

1, 3, 4, dan 6

e)

2, 3, 4, dan 6

15.

Pihak yang ditunjuk pemberi tugas untuk melaksanakan pekerjaan perencanaan. Pihak ini dapat berupa perorangan atau badan usaha milik swasta maupun pemerintah, yaitu ....

a)

Konsultan perencana

b)

Owner

c)

Kontraktor

d)

Pelaksana lapangan

e)

Supplier

16.

Yang merupakan gambar arsiran lapisan pasir ditunjukkan oleh gambar nomor...

a)

1

b)

2

c)

3

d)

4

e)

5

17.

Atta adalah seorang peserta didik DPIB. Suatu saat ia mengerjakan gambar denah rumah tinggal. Pada saat menggambar simbol dinding ia mengalami kendala menentukan simbol dan arsiran yang tepat. Di bawah ini merupakan gambar arsiran pasangan batu bata ditunjukkan oleh gambar nomor...

a)

6

b)

5

c)

4

d)

3

e)

2

18.

Perhatikan simbol bahan bangunan berikut!

Simbol bahan bangunan tersebut, digunakan untuk ....

a)

Beton bertulang

b)

Pasangan batu bata trasraam

c)

Pasangan batu bata

d)

Tanah urug

e)

Kayu

19.

Ada beberapa diantara software berikut, manakah yang paling umum digunakan untuk pemodelan bangunan 3D??

a)

Microsoft Word

b)

AutoCAD

c)

Adobe Photoshop

d)

CorelDRAW

e)

Microsoft Excel

20.

Selama pelaksanaan proyek konstruksi gedung perkantoran, Anda menemukan bahwa beberapa pekerja tidak menggunakan alat pelindung diri (APD) dengan benar. Apa yang harus dilakukan sebagai manajer proyek untuk memastikan kepatuhan terhadap prosedur K3?

a)

Memberikan sanksi langsung kepada pekerja yang tidak patuh

b)

Menunda pekerjaan hingga semua pekerja mematuhi aturan K3

c)

Mengadakan pelatihan ulang tentang pentingnya penggunaan APD

d)

Membiarkan pekerja melanjutkan tanpa APD karena mereka merasa nyaman

e)

Menurunkan standar K3 untuk mempercepat pekerjaan

21.

Manakah dari berikut ini yang termasuk dalam peluang usaha di bidang desain pemodelan dan informasi bangunan?

a)

Penyediaan jasa keamanan

b)

Konsultasi manajemen proyek

c)

Penyediaan bahan bangunan

d)

Jasa pembuatan gambar 3D untuk bangunan

e)

Perawatan gedung

22.

Seorang pekerja yang melakukan pengecatan harus melindungi diri dari paparan cat dan uap berbahaya. APD apa yang paling tepat digunakan dalam situasi ini?

a)

Masker respirator, pelindung mata, dan baju pelindung

b)

Helm keselamatan dan pelindung telinga

c)

Masker debu dan pelindung mata

d)

Sarung tangan dan sepatu keselamatan

e)

Pelindung telinga dan masker debu

23.

Berdasarkan gambar diatas, berapakah jumlah rangka dan titik buhul ...

a)

21 dan 12

b)

21 dan 11

c)

20 dan 21

d)

12 dan 11

e)

11 dan 21

24.

Gambar diatas merupakan jenis elemen struktur...

a)

Rangka

b)

Batang

c)

Rangka Batang

d)

Jembatan

e)

Rangka tunggal

25.

Resultan Gaya tersebut adalah..

a)

17 kN

b)

7 kN

c)

  • 12 kN

d)

  • -7 kN

e)

-17 kN

26.

Alat pelindung Diri (APD) seperti pada gambar di samping ini adalah untuk melindungi kepala, terdapat beberapa macam warna APD tersebut. Helm safety yang berwarna putih digunakan oleh .....

a)

Site supervisor, Electrical Contractor, atau Pengawas sementara

b)

Sub Kontractor atau pekerja umum

c)

Tamu perusahaan

d)

Manajer, Pengawas, Insinyur, Mandor

e)

Safety Officer

27.

Rumus mencari gaya momen pada balok adalah ….

a)

Gaya di kali momen

b)

Gaya di bagi panjang lengan

c)

Gaya di kali panjang lengan balok

d)

Gaya di kali panjang beban

e)

Gaya dibagi Luas

28.

Gambar di atas merupaka gambar potongan?

a)

Kolom

b)

Balok

c)

Plat

d)

Pondasi

e)

Kusen

29.

Perhatikan gambar berikut! Sebuah kanopi ventilasi diberikan dua buah gaya P1 dan P2. Kemanakah arah putaran gaya P1 agar menghasilkan momen?

a)

A. Searah jarum jam terhadap titik A

b)

B. Berlawanan arah jarum jam terhadap titik A

c)

C. Searah jarum jam terhadap titik B

d)

D. Berlawanan arah jarumnya terhadap titik B

e)

E. Searah jarum jam terhadap ujung bebas

30.

Batu pecah (kricak) adalah agregat kasar yang diperoleh dari batu alam yang dipecah dan berukuran antara ?

a)

5-70 mm

b)

6-80 mm

c)

7-90 mm

d)

8-100 mm

e)

9-110 mm

31.

Agar pekerjaan galian tanah tidak mengganggu kedudukan bouwplank, maka letak bouwplank terhadap sumbu pondasi adalah sejarak ...

a)

0.5 m - 1 m

b)

1,5 m -5 m

c)

2 m -5 m

d)

1 m

e)

1,5 m – 2 m

32.

Penerapan K3 merupakan suatu gerakan yang dapat menanggulangi kecelakaan di lapangan. Perlengkapan/ alat-alat perlindungan diri pada pekerjaan gedung bertingkat yang perlu dipersiapkan antara lain...

a)

Topi helm, sepatu lapangan, sabuk pengaman

b)

Pagar proyek, penangkal petir sementara, platform

c)

Rambu-rambu peringatan, kebersihan areal kerja, pelayanan kesehatan

d)

Safety patrol, safety supervisor, safety meeting

e)

Bendera K3, sign board, bendera perusahaan

33.

Dinding adalah …………….

a)

Tembok bata yang disusun melingkar ke atas

b)

Pasangan batukali yang dipasang menjulang tinggi

c)

Pasangan batako yang dibentuk untuk memisahkan ruangan

d)

Partisi dari kayu atau triplek yang dipasang untuk ruang kedap suara

e)

Satu elemen bangunan yang berfungsi memisahkan/ membentuk ruang.

34.

Menurut susunannya pembagian bangunan gedung dibagi menjadi 2 yaitu . . .

a)

Bangunan samping dan bagunan belakang

b)

Bangunan bawah dan bangunan atas

c)

Bangunan bawah dan bangunan samping

d)

Bangun

e)

Bangunan tengah dan bangunan atas

35.

Gambar simbol bahan bangunan dibawah ini menunjukkan

a)

Pasangan batu

b)

Pangkal kayu

c)

Aluminium

d)

Tanah liat

e)

Besi tuang

36.

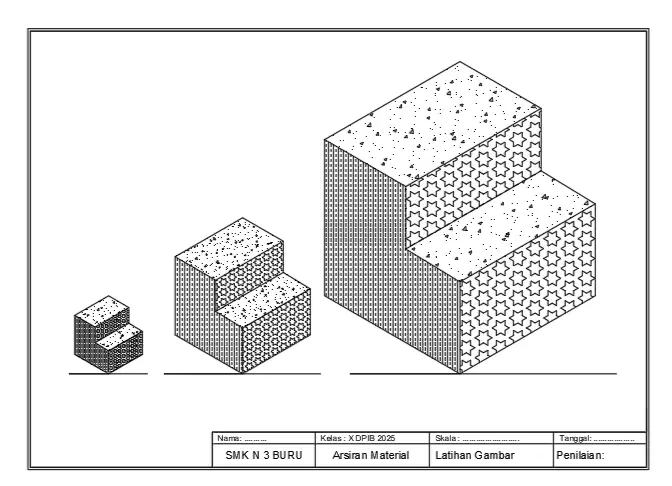

Perhatikan gambar di bawah ini adalah gambar benda yang digambar dengan menggunakan metode proyeksi ortogonal (a)

37.

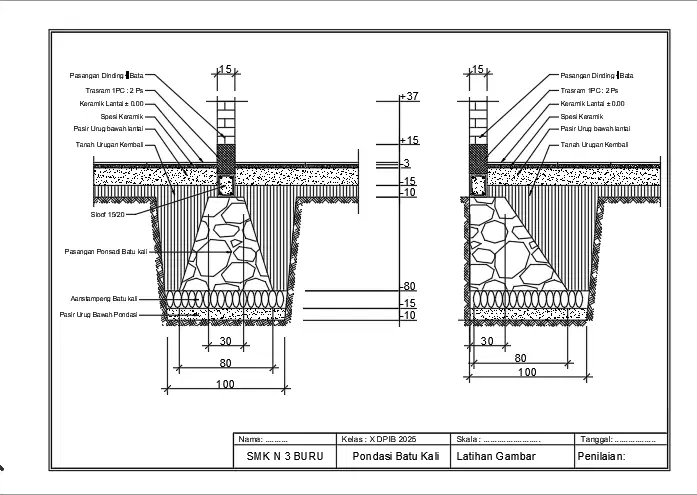

Dari gambar konstruksi pondasi di bawah ini, digunakan pada jenis gambar (a)

38.

Alat keselamatan kerja yang digunakan oleh para Drafter pada saat membuat Gambar dengan menggunakan komputer, agar mata terlindung dari sinar blue dari komputer adalah (a)

39.

Gambar alat yang terlihat dibawah ini berguna untuk membuat gambar (a)   dalam gambar teknik.

40.

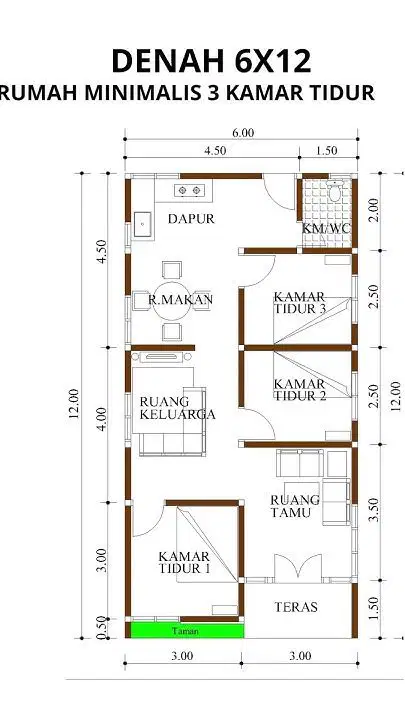

Dari gambar di bawah ini, jika disajikan dalam dokumen gambar pelaksanaan, maka skala gambar yang digunakan untuk menggambar denah tersebut biasanya adlah sekala (a)
