Quiz Sistem AC

Total questions: 50

Worksheet time: 24mins

Name
Class
Date
1.

Apakah yang dimaksud dengan sistem AC atau air conditioner ?

a)

Semua jawaban benar.

b)

Suatu rangkaian komponen yang digunakan untuk mengganti fungsi radiator pada mobil.

c)

Suatu rangkaian komponen yang berfungsi untuk mendinginkan mesin mobil.

d)

Suatu rangkaian komponen yang digunakan untuk mendinginkan udara didalam ruang mobil.

e)

Suatu rangkaian komponen yang digunakan untuk membantu kerja mesin mobil.

2.

Dibawah ini adalah fungsi dari air conditioner. kecuali...

a)

Mengontrol sirkulasi udara.

b)

Mengontrol kelembaban udara.

c)

Meningkatkan tekanan udara.

d)

Memurnikan udara.

e)

Mengontrol temperatur udara.

3.

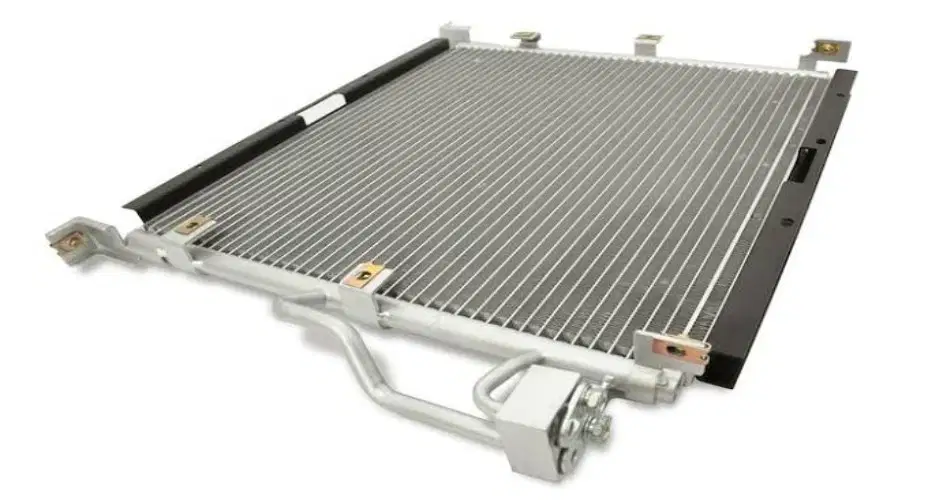

Apa nama komponen dari gambar berikut :

a)

Kompresor

b)

Kondensor

c)

Blower

d)

Evaporator

e)

Magnetic clutch

4.

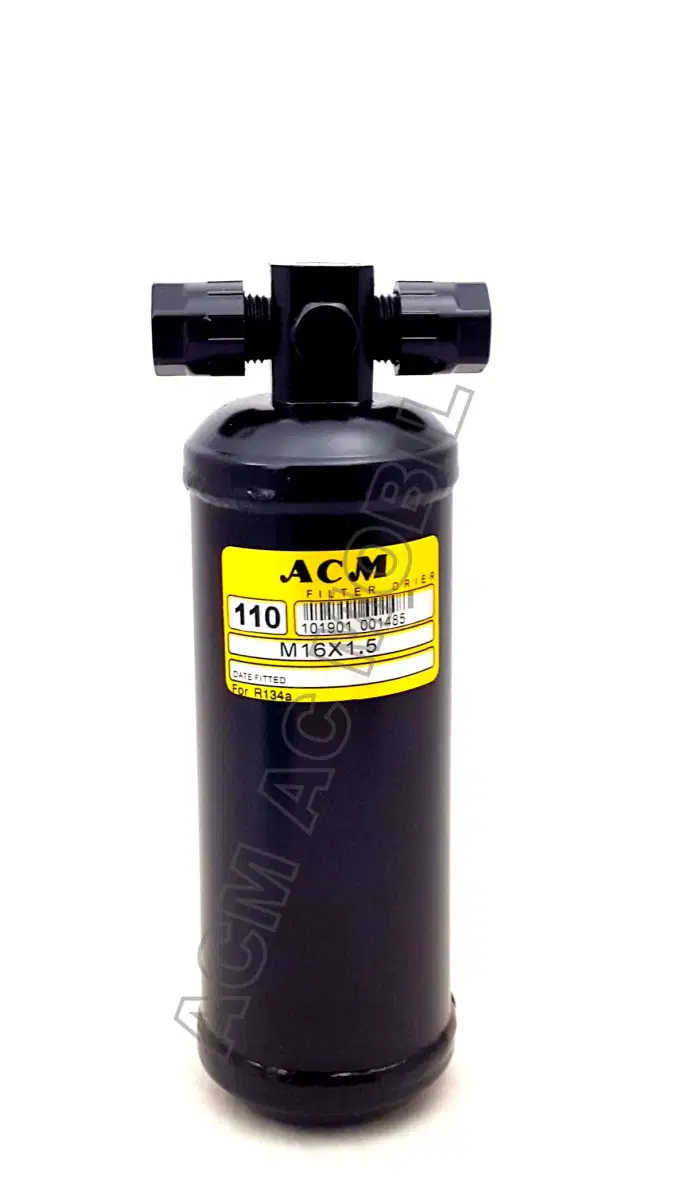

Apa nama komponen pada gambar berikut :

a)

Receiver dryer

b)

Expansion valve

c)

Kompresor

d)

Evaporator

e)

kondensor

5.

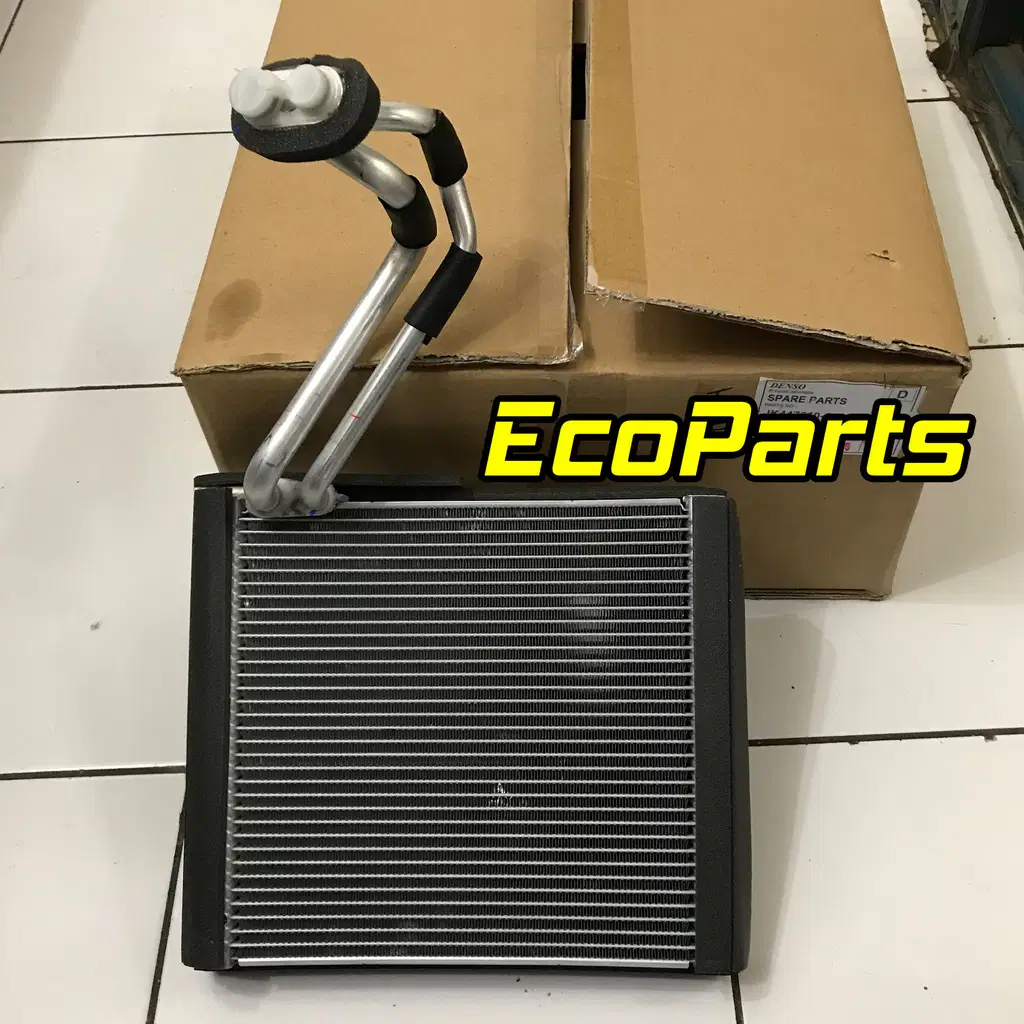

Apa nama komponen pada gambar berikut :

a)

Kondensor

b)

Evaporator

c)

Kompresor

d)

Receiver

e)

Expansion valve

6.

Untuk menambah kenyamanan dalam ruang kendaraan dibutuhan sistem pendinginan, agar zat pendingin yang digunakan sebagai media pendinginan dapat bersirkulasi pada rangkaian sistem AC, maka diperlukan ?

a)

Kompresor

b)

High Press

c)

Kondensor

d)

Epavorator

e)

Gelas kaca

7.

Komponen yang berfungsi untuk melepaskan refrigerant yang bertemperatur tinggi dan bertekanan tinggi adalah :

a)

Kompresor

b)

Kondensor

c)

Dryer

d)

Expansion valve

e)

Evaporator

8.

Fungsi dari magnetic clutch adalah ?

a)

Mengkompresikan refrigerant

b)

Mendinginkan refrigerant

c)

Melepas kompresor dengan putaran mesin

d)

Menghubungkan kompresor dengan putaran mesin

e)

Melepas dan menghubungkan kompressor dengan putaran mesin

9.

Komponen sistem AC mobil yang berfungsi mengubah cairan refrigerant tekanan rendah menjadi gas/uap adalah ?

a)

Dryer

b)

Kondensor

c)

Kompresor

d)

Expansion valve

e)

Evaporator

10.

Komponen ini berfungsi untuk menampung sementara refrigerant yang mengaalir dan memisahkan kandungan air dalam sistem. Komponen ini dinamakan ?

a)

Evaporator

b)

Receiver dryer

c)

Katup ekspansi

d)

Kompresor

e)

Kondensor

11.

Komponen yang berfungsi untuk menurunkan tekanan refrigerant dan mengubahnya menjadi kabut adalah ?

a)

Kondensor

b)

Expansion valve

c)

Kompresor

d)

Dryer

e)

Evaporator

12.

Komponen yang berfungsi untuk menyerap udara panas yang ada disekitar dan digantikan dengan udara yang dingin adalah ?

a)

Evaporator

b)

Kondensor

c)

Expansion valve

d)

Dryer

e)

Kompresor

13.

Fungsi dari komponen AC pada gambar adalah :

a)

Mengabutkan refrigerant

b)

Mengalirkan udara

c)

Menyerap panas refrigerant

d)

Mengkompresikan refrigerant

e)

Menampung refrigerant

14.

Berapakah suhu refrigerant sebelum didinginkan oleh kondesor ?

a)

30 C

b)

20 C

c)

35 C

d)

10 C

e)

80 C

15.

Setelah refrigerant didinginkan didalam kompresor dan berubah wujud dari gas menjadi cair. Suhu refrigerant turun menjdi berapa derajat ?

a)

97 C

b)

57 C

c)

107 C

d)

82 C

e)

72 C

16.

Lubang keluar dari ekspansion valve sengaja dibuat dengan ukuran yang kecil. Tujuan ukuran lubang keluar pada ekspansion valve dibuat dengan ukuran kecil adalah ?

a)

Untuk melancarkan aliran refrigerant

b)

Agar refrigerant sulit dikabutkan dalam kondensor

c)

Untuk menghambat aliran refrigerant

d)

Agar refrigerant mengalami penurunan suhu

e)

Agar refrigerant dapat berubah wujud dari gas menjadi cair dengan mudah

17.

Bagian dari receifer/dryer yang digunakan untuk melihat keadaan refrigerant adalah ?

a)

Pipa kapiler

b)

Pipa penghubung

c)

Pipa pengintai

d)

Gelas kaca (sight glass)

e)

Kaca variasi

18.

Yang bukan termasuk fungsi pressure switch adalah ?

a)

Menghentikan siklus refrigerant

b)

Memperbesar tekanan di kompresor

c)

Mematikan magnetic clutch saat posisi tidak

d)

Menghentikan kerja kompresor normal

e)

Menghidupkan sistem bila tekanan pada sisi tekanan tinggi terlalu tinggi

19.

Untuk mencegah mesin mati saat sistem AC dinyalakan pada kendaraan, maka pada karburator dilengkapi dengan sistem ?

a)

Idle up

b)

Choke

c)

Pengaya

d)

Pompa akselerasi

e)

Putaran stasioner

20.

Untuk mencegah mesin mati saat sistem AC dinyalakan pada kendaraan, maka pada karburator dilengkapi dengn sistem ?

a)

Idle up

b)

Choke

c)

Pengaya

d)

Pompa akselerasi

e)

Putaran stasioner

21.

Dibawah ini adalah komponen-komponen tambahan pada sistem AC mobil, kecuali . . . ?

a)

Stabilizer putaran mesin

b)

Magnetic clutch

c)

Kondensor

d)

Peralatan idle up

e)

Pressure switch

22.

Salah satu alat yang dipasang pada evaporator dan berfungsi sebagai alat pencegah pembekuan. Apakah nama alat tersebut :

a)

Termostat

b)

Dryer

c)

Termometer

d)

Pressure switch

e)

Thermistor

23.

Alat yang mampu mendeteksi pembekuan dan komponen yang dihentikan adalah ?

a)

Tidak ada jawaban yang benar

b)

Evaporator dan thermistor

c)

Thermistor dan Evaporator

d)

Thermistor dan kompresor

e)

Kompresor dan Evaporator

24.

Alat pencegah pembekuan tipe thermistor terletak pada

a)

Ekspansion valve

b)

Kondensor

c)

Kompresor

d)

Evaporator

e)

Dryer

25.

Letak pressure switch diapit oleh dua komponen AC. Apa nama komponen yang mengapit pressure switch tersebut ?

a)

Evaporator dan kompresor

b)

Kopresor dan kondensor

c)

Kondensor dan receifer

d)

Expansion valve dan evaporator

e)

Dryer dan expansion valve

26.

Letak extra fan berada pada

a)

Tidak ada jawaban yang benar

b)

Evaporator

c)

Kondensor

d)

Dryer

e)

Expansion valve

27.

Kondisi refrigerant pada saluran High Press saat mesin hidup adalah ?

a)

Cairan tekanan rendah dan temperatur rendah

b)

Gas tekanan rendah dan temperatur rendah

c)

Cairan tekanan tinggi dan temperatur tinggi

d)

Gas tekanan tinggi dan temperatur tinggi

e)

Cairan tekanan rendah dan temperatur tinggi

28.

Mengapa gas refigerant bisa bertemperatur dan bertekanan tinggi ?

a)

Karena dekat dengan block silinder

b)

Karena terdapat sistem pengapian

c)

Karena terdapat komponen kelistrikan

d)

Karena dikompresikan dengan campuran udara

e)

Karena dikompresikan oleh kompresor

29.

Apakah akibatnya dari refrigerant bila mengandung air ?

a)

Akan mengganggu sirkulasi refrgerant

b)

Sistem AC terhindar dari kebocoran

c)

Akan membantu refrigerant dalam sirkulasi

d)

Refrigerant dapat berumur panjang

e)

Akan membantu refrigerant dalam sirkulasi

30.

Urutan siklus pendinginan pada sistem AC yang benar adalah :

a)

Evaporator - ekspansion valve - receifer - kompresor

b)

Ekspansion valve - evaporator - kompresor - kondensor - kompresor - kondensor - receifer

c)

Receifer - kondensor - kompresor - evaporator

d)

Kompresor - evaporator - ekspansion valve - ekspansion valve-receifer-kondensor

e)

Kompresor - kondensor - receifer - ekspansion valve - evaporator

31.

Fungsi dari manifold gauge adalah ?

a)

Mengkompresikan refrigerant

b)

Menyerap udara panas

c)

Melihat tekanan refrigerant

d)

Menurunkan tekanan refrigerant

e)

Sebagai filter dalam sistem AC

32.

Selain berfungsi untuk melihat tekanan refrigerant pada sistem AC. Manifold gauge mempunyai fungsi lain yaitu :

a)

Menurunkan tekanan refrigerant

b)

Mendeteksi kerusakan pada sistem AC

c)

Mengkompresi refrigerant

d)

Menyerap udara panas

e)

Sebagai filter dalam sisitem AC

33.

Untuk mengetahui besarnya tekanan pada sistem AC mesin kijang, peralatan servis yang digunakan serta pemasangannya adalah :

a)

Manifold gauge - kompressor

b)

Manifold gauge - ekspansion valve

c)

Manifold gauge - dryer

d)

Manifold gauge - evaporator

e)

Manifold gauge - kondenser

34.

Berikut ini adalah kelebihan dari refrigerant tipe R134a, kecuali . . .?

a)

Stabil pada temperatur baik tinggi maupun rendah

b)

Mempengaruhi penipisan ozon

c)

Mendidih pada suhu 29,8 oC dalam tekanan

d)

Dapat larut bila dicampur dengan minyak atmosfir

e)

Tidak menimbulkan reaksi terhadap logam

35.

Mengapa oli kompresor sangat dibutuhkan ?

a)

Supaya putaran kipas pendingin tetap stabil

b)

Untuk meringankan putaran kompresor

c)

Supaya ruangan didalam kabin kendaraan lebih

d)

Karena oli kompresor bersirkulasi melalui siklus pendingin dan melumasi bagian-bagian tertentu

e)

Supaya putaran kipas lebih cepat

36.

Apa akibat yang akan ditimbulkan apabila sistem AC tidak terdapat oli kompresor adalah ?

a)

Kerja kompresor menjadi lebih ringan

b)

Sirkulasi refrigerant pada sistem AC menjadi lebih lancar

c)

Akan terjadi kerusakan pada komponen komponen AC mobil

d)

Terjadi kerusakan pada kipas kondensor

e)

Proses pendinginan pada ruangan mobil akan lebih cepat

37.

Urutan pengisian refrigerant yang benar adalah ?

a)

Pasang selang pada tabung refrigerant - Pengisian lanjutan - Pengisian refrigerant dalam bentuk cair

b)

Pasang selang pada tabung refrigerant - Pengisian lanjutan - Pengisian refrigerant dalam bentuk cair - Pemeriksaan kebocoran awal

c)

Pengisian lanjutan - Pengisian refrigerant dalam bentuk cair - Pemeriksaan kebocoran awal - Pasang selang pada tabung refrigerant

d)

Pasang selang pada tabung refrigerant - pemeriksaan kebocoran awal - pengisian refrigerant dalam bentuk cair - pengisian lanjutan

e)

Pasang selang pada tabung refrigerant - pemeriksaan kebocoran awal - pengisian refrigerant dalam bentuk cair

38.

Servis berkala pada oli kompresor dilakukan setiap kendaraan menempuh jarak kelipatan berapa kilo meter ?

a)

90.000 km

b)

80.000 km

c)

20.000 km

d)

100.000 km

e)

70.000 km

39.

Berapakah jumlah oli pelumas yang harus ditambahkan pada kompresor ketika melakukan servis pada AC mobil ? (untuk tanpa penggantian part)

a)

40 ml

b)

50 ml

c)

60 ml

d)

70 ml

e)

30 ml

40.

Penggantian receifer/dryer dengan yang baru dilakukan setiap kendaraan menempuh jarak kelipatan berapa kilo meter ?

a)

10.000 km

b)

20.000 km

c)

9000 km

d)

30.000 km

e)

40.000 km

41.

Pada saat sistem AC tekanan refrigerant tepat apabila pada tekanan rendah terukur

a)

85-100 psi

b)

53-68 psi

c)

21-36 psi

d)

37-52 psi

e)

69-84 psi

42.

Salah satu akibat apabila sistem AC kelebihan refrigerant adalah ?

a)

Mengakibatkan kebocoran pada sistem AC dan rawan meledak

b)

Evaporator bekerja lebih maksimum

c)

Pendinginan maksimum

d)

Jawaban a, b, c dan d benar

e)

Pendinginan tidak maksimum

43.

Upaya perbaikan apabila sistem AC kelebihan refrigerant adalah ?

a)

Tambahkan refrigerant pada sisitem AC

b)

Jawaban a, b dan c benar

c)

Periksa kopling fluida kipas radiator, bila rusak

d)

Kurangi jumlah refrigerant ganti

e)

Bersihkan kondenser

44.

Didalam evaporator terdapat banyak gelembung, maka kondisi sistem

a)

Kurang oli

b)

Kelebihan oli

c)

Tidak baik

d)

Baik

e)

Kurang freon

45.

Pemeriksaan pada manifold gauge menunjukkan pengukur tekanan rendah terlalu tinggi dan pengukur tekanan tinggi terlalu rendah, merupakan indikasi terjadi kerusakan pada komponen ?

a)

Evaporator

b)

Kondensor

c)

Dryer

d)

Expansion Valve

e)

Kompresor

46.

Sight glass hanya ada aliran biasa, menunjukkan bahwa ada

a)

Udara didalam siklus pendingin

b)

Refrigerant kurang

c)

Uap air didalam siklus pendingin

d)

Debu didalam siklus pendingin

e)

Oli pelumas didalam siklus pendingin

47.

Apabila magnetic clutch tidak bisa tertarik maka akan menyebabkan kompresor tidak bisa bekerja karena tidak berputar. Kerusakan pada magnetic clutch ini disebabkan karena :

a)

Wiring putus / tidak menyambung

b)

Oli pelumas terlalu berlebihan

c)

Kekurangan refrigerant

d)

Kekurangan oli pelumas

e)

Kompresor rusak

48.

Apabila terdapat indikasi adanya suara dari kompresor yang terlalu berisik. Indikasi tersebut menandakan bahwa ?

a)

Bearing aus atau rusak

b)

Didalam kompresor terdapat air

c)

Didalam kompresor terdapat udara

d)

Kompresor tidak bisa terhubung dengan putaran mesin

e)

Kompresor kelebihan refrigerant

49.

Salah satu penyebab terjadinya kebocoran gas refrigerant adalah :

a)

Refrigerant berlebihan

b)

Evaporator tidak berfungsi

c)

Seal telah aus

d)

Kurangnya oli pelumas

e)

Kompresor telah rusak

50.

Banyaknya gelembung pada kaca pengintai atau sight glass menunjukkan bahwa ?

a)

Tekanan pada katup penyalur dan isap rendah

b)

Dryer rusak

c)

Refrigerant bersirkulasi dengan baik

d)

Sistem AC kelebihan refrigerant

e)

Expansion valve tidak bekerja maksimal

Similar Resources on Wayground

SOAL MESIN KONVERSI ENERGI

50 questions

SOAL MESIN KONVERSI ENERGI

quiz

Worksheet

•

1st - 5th Grade
