Practica 1: Circuitos de prueba de diodos

Total questions: 32

Worksheet time: 16mins

Name

Class

Date

1.

Su principal función es permitir el paso de corriente en un solo sentido.

a)

Diodo semiconductor

b)

Resistencia

c)

Transistor

d)

Fuente de alimentación

2.

Indica el voltaje máximo que el diodo rectificador puede soportar en polarización inversa sin dañarse.

a)

Tensión máxima inversa (VR)

b)

Corriente máxima directa (IF)

c)

Caída de tensión en conducción(VF)

d)

Potencia nominal (PZ)

3.

Es la cantidad de corriente que el diodo rectificador puede conducir en polarización directa.

a)

Tensión máxima inversa (VR)

b)

Corriente máxima directa (IF)

c)

Caída de tensión en conducción(VF)

d)

Potencia nominal (PZ)

4.

Para los diodos de silicio es aproximadamente 0.7V y para los diodos de germanio es aproximadamente 0.3V.

a)

Tensión máxima inversa (VR)

b)

Corriente máxima directa (IF)

c)

Caída de tensión en conducción(VF)

d)

Potencia nominal (PZ)

5.

Es el voltaje en el cual el diodo Zener comienza a conducir en inversa de manera controlada.

a)

Tensión Zener (VZ)

b)

Corriente máxima de trabajo (IZ max)

c)

Caída de tensión en conducción(VF)

d)

Potencia nominal (PZ)

6.

Define la cantidad de potencia que puede disipar el Zener sin dañarse.

a)

Tensión Zener (VZ)

b)

Corriente máxima de trabajo (IZ max)

c)

Caída de tensión en conducción(VF)

d)

Potencia nominal (PZ)

7.

Indica el límite de corriente que puede soportar en la región Zener.

a)

Tensión Zener (VZ)

b)

Corriente máxima de trabajo (IZ max)

c)

Caída de tensión en conducción(VF)

d)

Potencia nominal (PZ)

8.

Este tipo de diodos están diseñados para operar en la región de ruptura inversa.

a)

Diodo rectificador

b)

Diodo Zener

c)

Diodo LED

9.

Este tipo de diodos no están diseñados para aplicaciones de rectificación o regulación de voltaje.

a)

Diodo rectificador

b)

Diodo Zener

c)

Diodo LED

10.

Su característica distintiva es la emisión de luz cuando están en polarización directa.

a)

Diodo rectificador

b)

Diodo Zener

c)

Diodo LED

11.

Es la corriente de operación (IF) que comúnmente utiliza un diodo led

a)

Entre 5mA y 10 mA

b)

Entre 10 mA y 20 mA

c)

Entre 20 mA y 25 mA

d)

Entre 25 mA y 30 mA

12.

Es el voltaje de operación (VF) de un diodo led de color rojo

a)

0.7 V

b)

1.8 V

c)

2.4 V

d)

3.2 V

13.

Es el voltaje de operación (VF) de un diodo led de color verde

a)

0.7 V

b)

1.8 V

c)

2.4 V

d)

3.2 V

14.

Es el voltaje de operación (VF) de un diodo led de color azul o blanco

a)

0.7 V

b)

1.8 V

c)

2.4 V

d)

3.2 V

15.

Los diodos led generalmente tienen dos terminales, siendo la más corta el...

a)

Ánodo

b)

Cátodo

c)

Emisor

d)

Base

16.

Este tipo de materiales tienen exceso de electrones...

a)

Materiales tipo N

b)

Materiales tipo P

c)

Materiales intrínsecos

17.

Este tipo de materiales tienen exceso de huecos...

a)

Materiales tipo N

b)

Materiales tipo P

c)

Materiales intrínsecos

18.

¿Cuál es el símbolo del diodo rectificador?

a)

b)

c)

d)

19.

Elige el símbolo correspondiente al diodo zener:

a)

b)

c)

d)

20.

Selecciona el nombre del símbolo

a)

LED

b)

Diodo

c)

Fotodiodo

d)

Zener

e)

Varactor

21.

Esta imagen representa al diodo...

a)

Led

b)

Zener

c)

Rectificador

d)

Fotodiodo

22.

¿Cuál es valor de tensión para que un diodo de silicio pueda conducir?

a)

0.7 V

b)

0.3 V

c)

1.0 V

d)

1.5 V

23.

¿Cuál es valor de tensión para que un diodo de germanio pueda conducir?

a)

0.7 V

b)

0.3 V

c)

1.0 V

d)

1.5 V

24.

Nombre que recibe la terminal positiva del diodo

a)

Ánodo

b)

Cátodo

25.

Nombre que recibe la terminal negativa del diodo

a)

Ánodo

b)

Cátodo

26.

Este tipo de diodo es prácticamente el diodo normal, el cual tiene una unión tipo PN y que funciona como válvula de corriente. Se le llama así debido a que se utiliza en aplicaciones de circuitos en los cuales convierte corriente alterna (AC) a corriente continua (CC).

a)

Diodo Rectificador

b)

Diodo Zener

c)

Diodo led

d)

Diodo Tunel

27.

Este tipo de diodo tiene una zona de conducción igual a la de los diodos rectificadores. Su diferencia radica en el momento en el que son polarizados inversamente y alcanzan el voltaje necesario, se comportan como reguladores de voltaje

a)

Diodo Rectificador

b)

Diodo Zener

c)

Diodo led

d)

Diodo Tunel

28.

Es un diodo muy popular en el mercado. Este diodo emite fotones a partir de muy baja intensidad de corriente y existen de diferentes colores, lo cual dependerá del material con el que fueron construidos.

a)

Fotodiodo

b)

Diodo Vericap

c)

Diodo led

d)

Diodo Tunel

29.

La imagen muestra

a)

Diodo Rectificador

b)

Diodo zener

c)

Diodo Led

d)

Fotodiodos

30.

La imagen muestra

a)

Diodo Rectificador

b)

Diodo zener

c)

Diodo Led

d)

Fotodiodos

31.

La imagen muestra

a)

Diodo Rectificador

b)

Diodo zener

c)

Diodo Tunel

d)

Fotodiodos

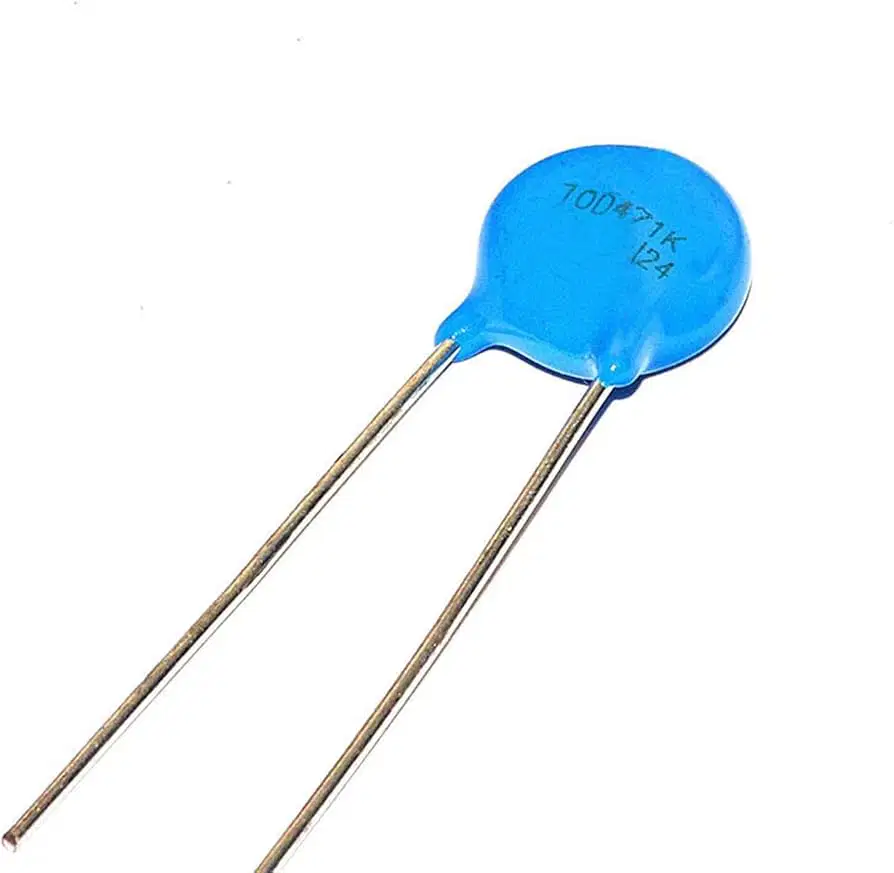

32.

La imagen muestra

a)

Diodo Varistor

b)

Diodo Varicap

c)

Diodo Tunel

d)

Fotodiodos
