Worksheets2LO Prąd elektryczny powtórzenie
Total questions: 15
Worksheet time: 30mins
Po włączeniu przełącznika ...
Wybierz jedną odpowiedź.
żarówka zgaśnie, a przewód przy baterii mocno się nagrzeje
żarówka zaświeci się, a przewód przy baterii mocno się nagrzeje
żarówka zgaśnie
żarówka zaświeci się

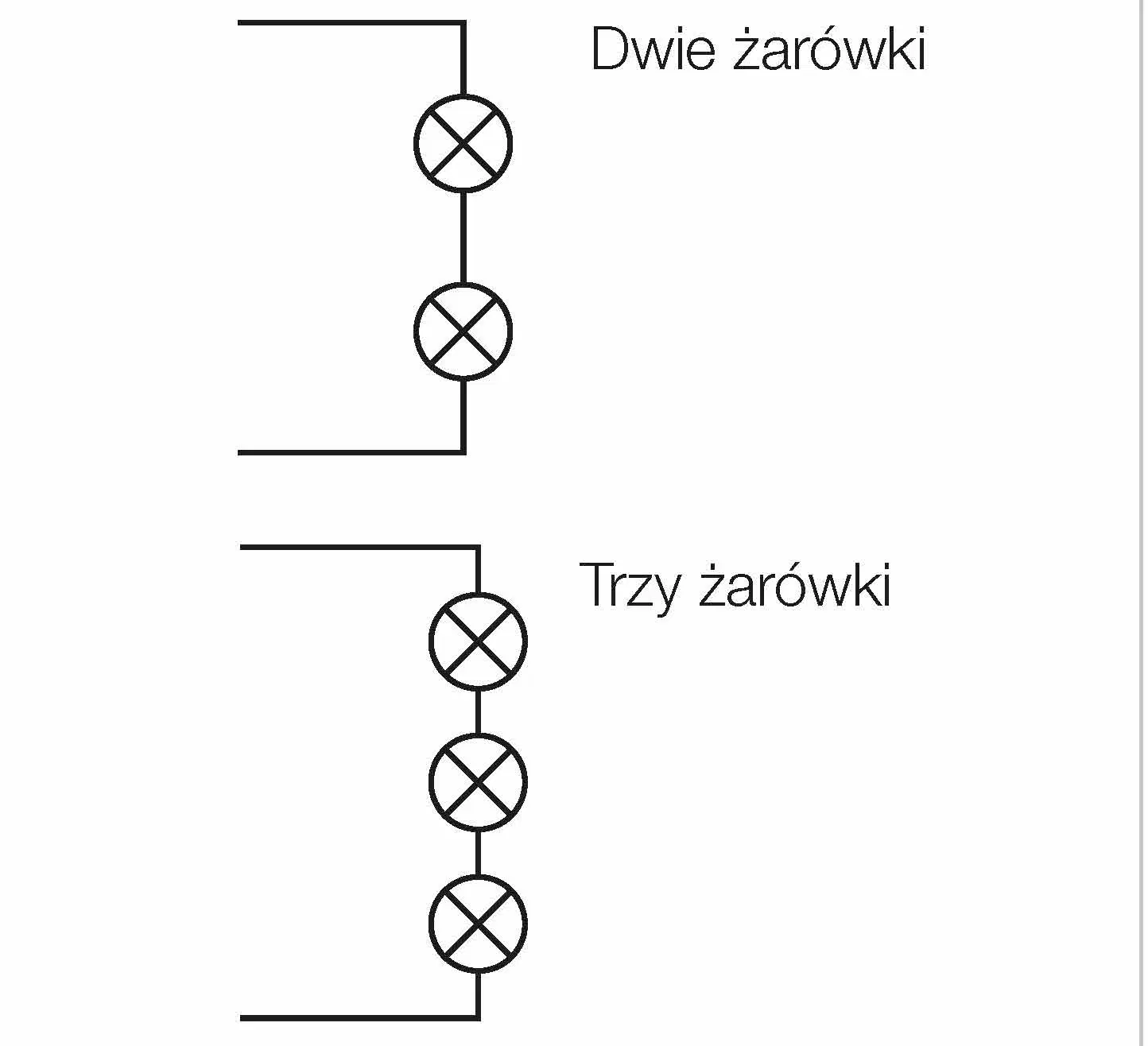

Schematy przedstawiają żarówki, które są połączone ....
Wybierz jedną opcję.
równolegle
szeregowo
Schematy przedstawiają żarówki, które są połączone ....
Wybierz jedną opcję.
równolegle
szeregowo
Na jakim schemacie należy włączyć oba wyłączniki, aby żarówka się zaświeciła ....
Wybierz jedną opcję.
na górnym
na dolnym
Pokazany rysunek pomaga wyjaśnić ...
Wybierz jedną opcję.
Prawo Coulomba
Prawo zachowania ładunku
Prawo Ohma
Prawo Kirchhoffa

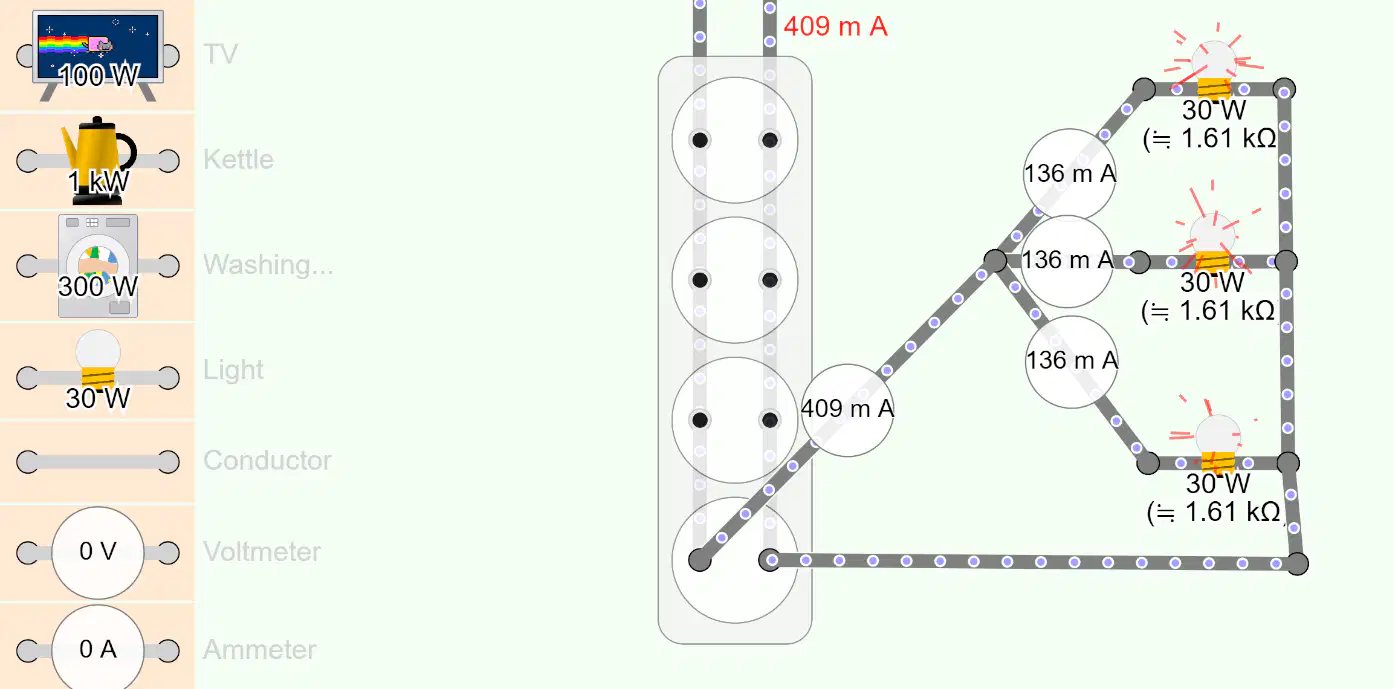

Zgodnie z pierwszym prawem Kirchhoffa ...
Wybierz dwie odpowiedzi.
W głównym gałęzi prąd wynosi około 409 mA
W bocznej gałęzi prąd wynosi około 136 mA
W głównym gałęzi prąd wynosi około 136 mA
W bocznej gałęzi prąd wynosi około 409 mA
Pokazane na schemacie mierniki to ...
Wybierz jedną odpowiedź.
woltomierze
amperomierze
omomierze
1 mA (miliamper) to to samo, co .....
Wybierz dwie odpowiedzi.
0,01 A
0,001 A
10 do minus trzeciej A
10 do minus drugiej A

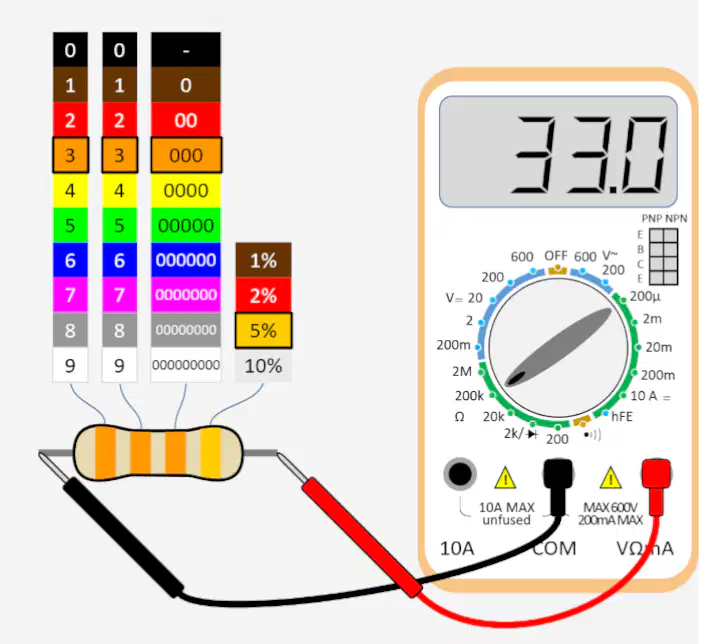

Pokazany na rysunku multimetr mierzy ....
Wybierz dwie odpowiedzi.
opór rezystora wynosi 33 kΩ
opór rezystora wynosi 33 Ω
napięcie na rezystorze
opór (rezystywność) rezystora
Pokazany na rysunku miernik mierzy ...
Wybierz dwie odpowiedzi.
napięcie baterii
prąd baterii
pomiar wynosi 9 V
pomiar wynosi 900 V

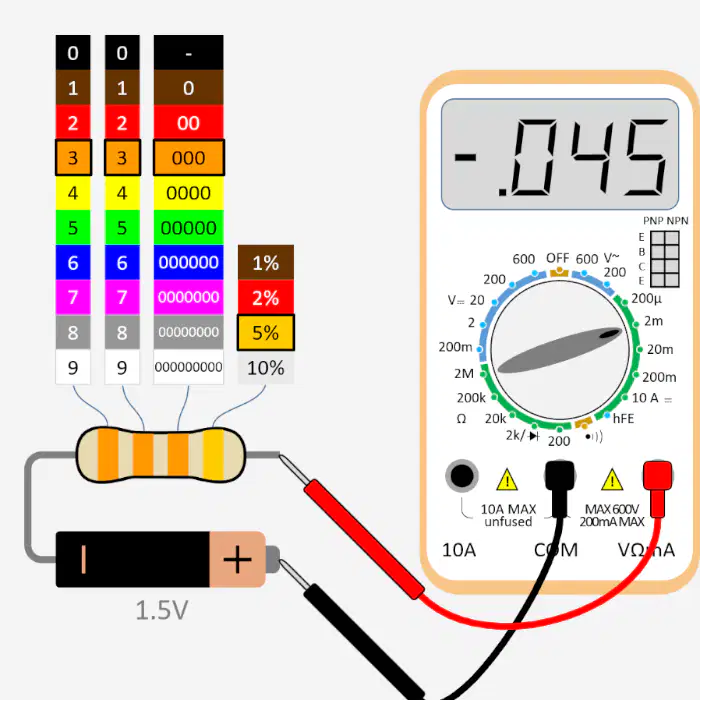

Pokazany na rysunku miernik mierzy ...
Wybierz dwie odpowiedzi.
Trzymaj telefon poziomo. Powiększ obraz, aby wyraźnie zobaczyć szczegóły.
opór rezystora
napięcie w obwodzie
natężenie prądu w obwodzie
pokazane na wyświetlaczu pomiar -0.045 mA
pokazane na wyświetlaczu pomiar -0.045 mV
Na grafiku pokazano zależność prądu I w obwodzie od napięcia U w tym obwodzie.
Jakie wnioski można wyciągnąć na podstawie grafiku ...
Wybierz jedną odpowiedź.
gdy napięcie rośnie, prąd też rośnie
gdy napięcie rośnie, prąd maleje
gdy napięcie rośnie, opór elektryczny też rośnie
gdy napięcie rośnie, opór maleje

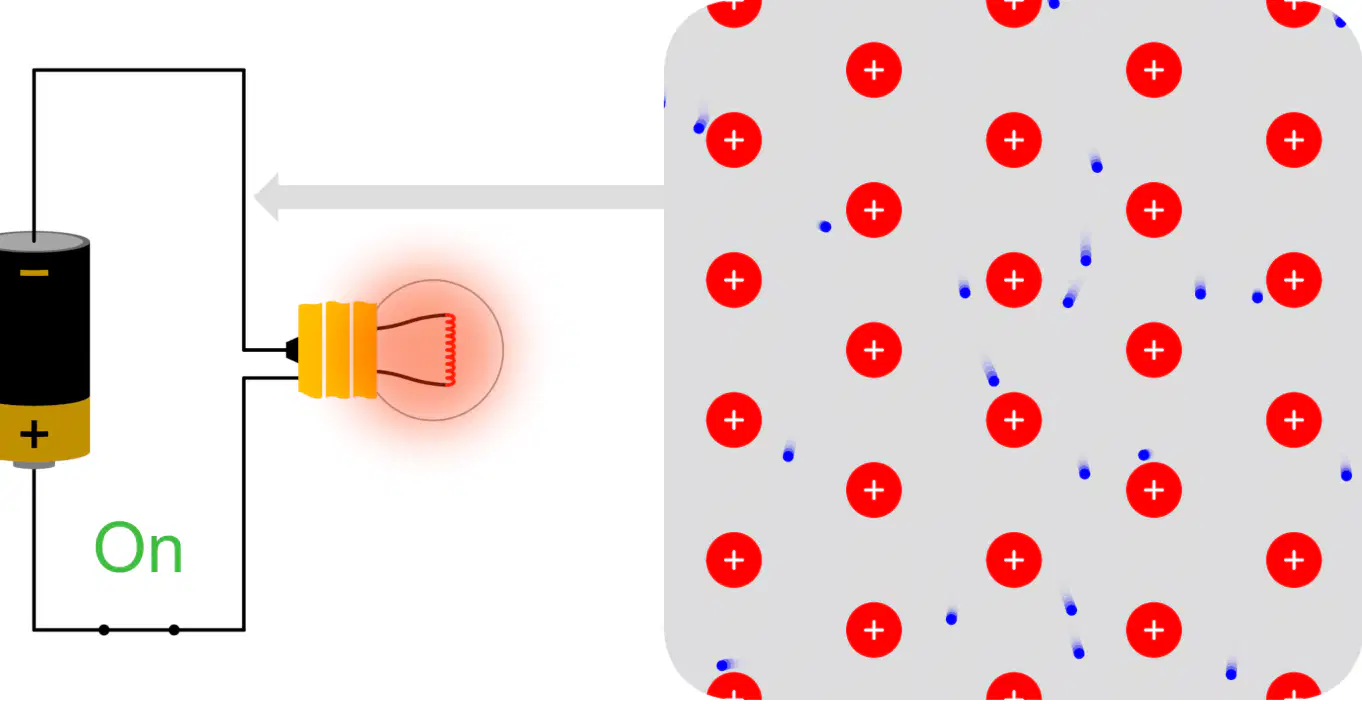

Rysunek pokazuje wewnętrzną budowę przewodnika, w którym płynie prąd.
Zaznacz prawdziwe stwierdzenia.
niebieskie kulki - to elektrony
czerwone kulki - to protony
elektrony poruszają się od plusa do minusa
opór elektryczny jest duży
opór elektryczny jest mały
Rysunek pokazuje wewnętrzny stan rozgrzanego metalu.
Zaznacz prawdziwe stwierdzenia.
opór elektryczny jest duży
opór elektryczny jest mały
elektrony mają łatwy przepływ
elektrony mają utrudniony przepływ
efektem ubocznym zderzeń jest emisja fotonów światła
Wykres pokazuje zależność napięcia od natężenia prądu w pewnym obwodzie elektrycznym. Przypomnij sobie prawo Ohma. Przekształć wzór, aby obliczyć opór elektryczny R, i oblicz ten opór.
Zaznacz prawdziwe stwierdzenia.
Poprawny wzór
R = U/I
Poprawny wzór
R = U x I
Poprawny wynik
R = 25 Ω
Poprawny wynik
R = 4 Ω
