WorksheetsSoalan Litar Elektrik dan Solidworks
Total questions: 40
Worksheet time: 20mins
Apakah fungsi peralatan seperti gambar rajah di bawah?
Alat untuk menyimpan PCB
Sebagai perumah untuk PCB
Alat untuk mencantikkan board PCB
Alat untuk memudahkan pengujian sesebuah PCB
Bagaimanakah untuk menulis code programming pada sebuah LED yang disambungkan pada pin 13 Arduino Uno?
pinMode(13, INPUT);
Pinmode(13, INPUT);
Pinmode(13, OUTPUT);
pinMode(13, OUTPUT);
Apakah unit ukuran bagi cas elektrik?
Ohm (Ω)
Voltan (V)
Ampere (A)
Coulomb (C)
Komponen seperti rajah di bawah digunakan untuk mengawal output Arduino yang berlainan nilai voltan. Apakah nama komponen tersebut?
5v relay
12v relay
Voltage regulator
Voltage converter
Berapakah jumlah digital pin yang terdapat pada Arduino Uno?
5
6
13
14
Bentuk adalah kesan tindakan yang dapat menghasilkan tenaga elektrik KECUALI:
Haba
Geseran
Tekanan
Aruhan Elektromagnet
Berapakah power voltage yang digunakan untuk meghidupkan Arduino uno?
1v-5v
3v-5v
5v-12v
5v-20v
Untuk memberhentikan sistem selama 2 saat pada arduino uno, code yang digunakan adalah?
delay(2);
delay(20);
delay(200);
delay(2000);
Sekiranya sebuah led dipasang pada arduino uno dan diprogram. Manakah satu code yang membuatkan led berkelip paling laju?
delay(500);
delay(1000);
delay(1500);
delay(2000);
Komponen ini boleh mengesan dan mengukur jarak sesebuah objek?
Ultrasonic Sensor
Potintiometer
RGB LED
IR sensor
Kesemua komponen dibawah adalah komponen input kecuali ?
LED
Temp Sensor
Potentiometer
Ultrasonic Sensor
Pilih turutan yang betul berkaitan kerja design dan programming menggunakan microcontroller arduino?
Output-process-input
Process-output-input
Input-process-output
Input-output-process
Code yang diulang-ulang oleh arduino dinamakan sebagai:
Void loop
Void setup
Void repeat
Void doitagain
Gambar litar di bawah menunjukkan litar ini adalah dalam keadaan.
Selari
Terbuka
Tertutup
Litar pintas
Apakah yang dimaksudkan dengan litar pintas pada sebuah litar elektrik?
Litar lengkap tetapi tidak berfungsi
Litar berada dalam keadaan terbuka
Litar dalam keadaan tertutup dan lengkap.
Litar bersentuhan diantara positif dan negatif tanpa melalui beban
Sekiranya sketch lukisan menggunakan perisian Solidworks anda bermula dengan"front plane", paksi manakah yang akan menunjukkan kedalaman atau tebal objek?
X Axis
Z Axis
Y Axis
V Axis
Apakah nama komponen pada simbol di bawah?
Bulb
Battery
Voltmeter
Ammeter
Apakah fungsi utama chipset di bawah pada Arduino Uno?
Memanaskan controller board
Menjadi pengendali pada Arduino
Menyimpan program input
Tiada fungsi
Sekiranya LED disambungkan pada Arduino, kaki yang panjang perlu disambung pada?
Negatif
Perintang
Output signal Arduino
Mana-mana bahagian
Perisian fritzing berfungsi untuk merekabentuk litar elektrik & elektronik bagi sebuah projek yang dibina. Apakah fungsi button dalam bulatan di bawah?
Memadam komponen
Menambah komponen
Memusingkan komponen
Menukar simbol komponen
Rajah di bawah menunjukkan software Fritzing dalam bentuk schematic. Apakah fungsi button dalam bulatan di bawah?
Memadam komponen
Menambah komponen
Meyusunatur sambungan litar secara manual
Meyusunatur sambungan litar secara automatik
Menurut gambar di bawah, port manakah yang perlu dipilih untuk melakukan upload pada board?
COM 2
Serial upload
COM 4(Arduino/Genuino Uno)
COM 3 (Upload to Arduino board)
Sekiranya code "digitalWrite(13, LOW);", Ini bermaksud LED akan:
Hidup dalam masa 1 saat
LED akan terpadam
LED akan menyala
LED akan berkelip
Apakah masalah yang dapat dikenalpasti pada rajah yang tertera di bawah?
Masalah pada permasangan komponen
Masalah pada sambungan board arduino
Terdapat kesalahan pada code programing
Masalah semasa upload program pada board
Sekiranya LED yang terpasang pada arduino board hendak dinyalakan, Apakah pin yang perlu diprogramkan?
Pin 13 as an INPUT
Pin 11 as an INPUT
Pin 3 as an OUTPUT
Pin 13 as an OUTPUT

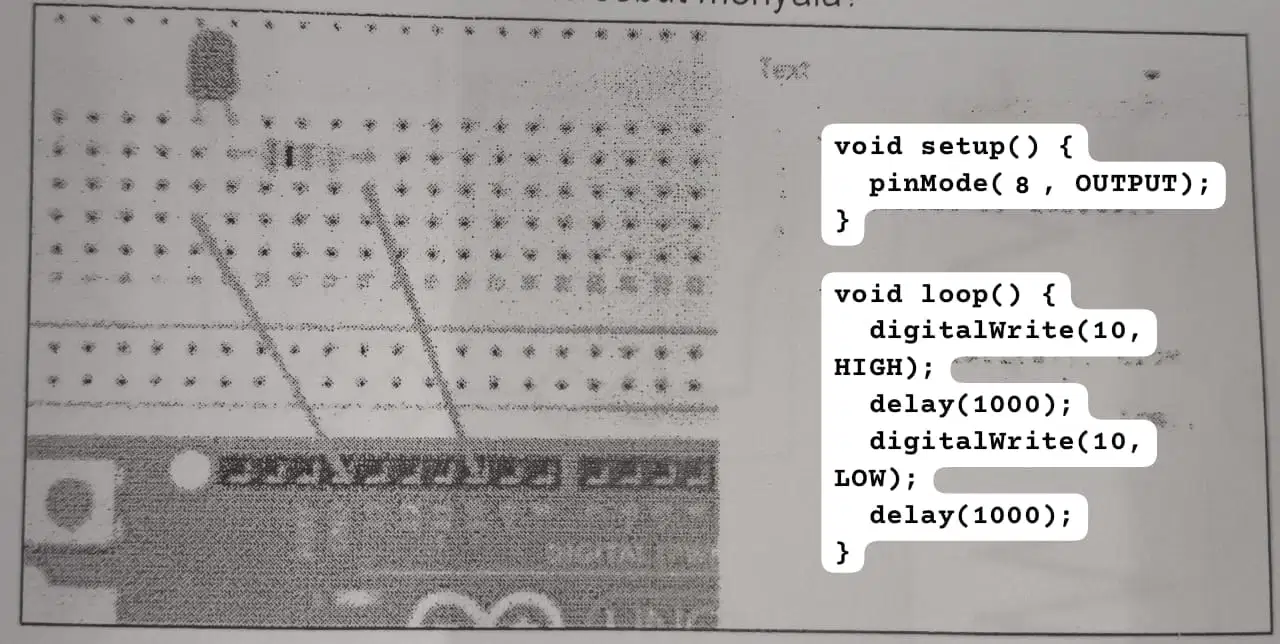

Merujuk rajah litar dan programming arduino di bawah. Apakah keadaan yang boleh diuji untuk membuatkan led tersbut menyala?
Tukar kabel ground ke pin 13
Tukar kabel ground kepada pin 10
Menukar OUTPUT menjadi INPUT
Menukar pin 8 kepada pin 10 pada code
Apakah fungsi komponen seperti rajah di bawah ?
Mengeluarkan cahaya
Mengeluarkan haba
Mengurangkan arus
Mengesah suhu
Garisan manakah yang perlu ditebalkan pada sebuah lukisan?
Dimension lines
Hidden lines
Center lines
Object lines

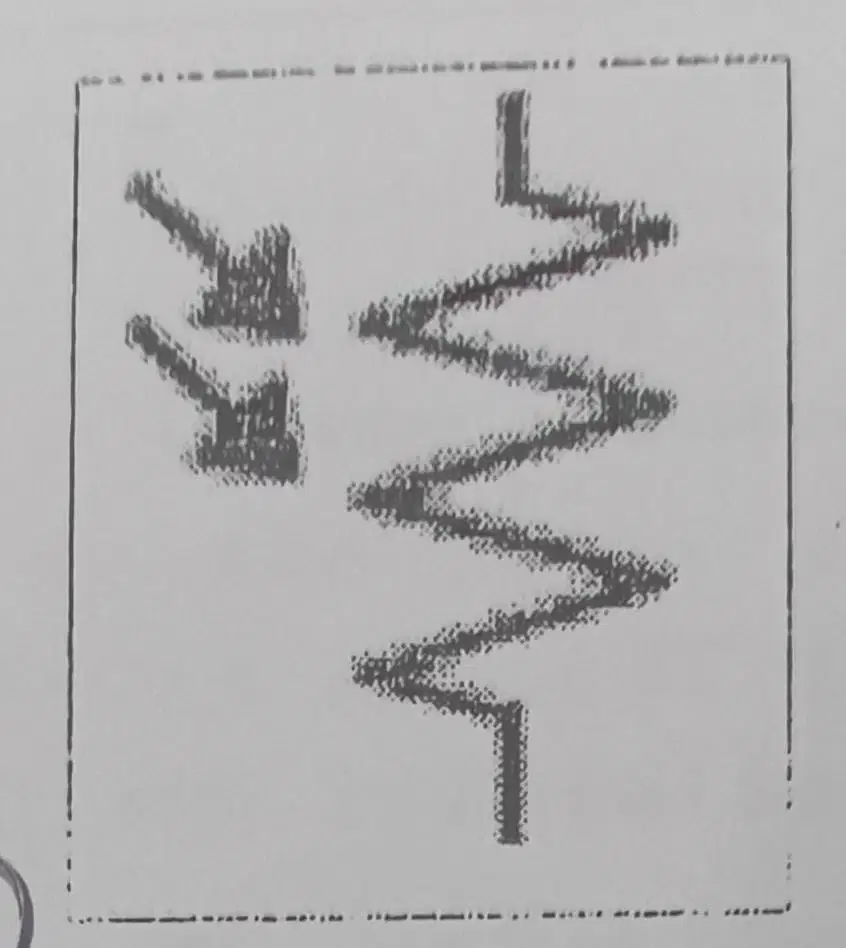

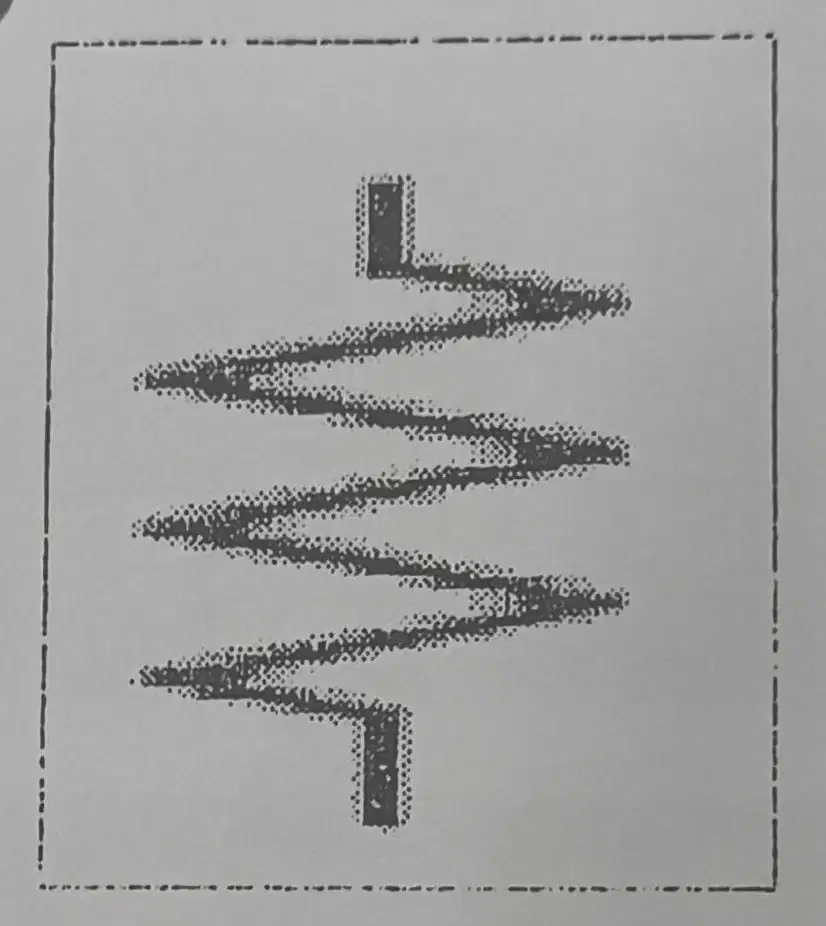

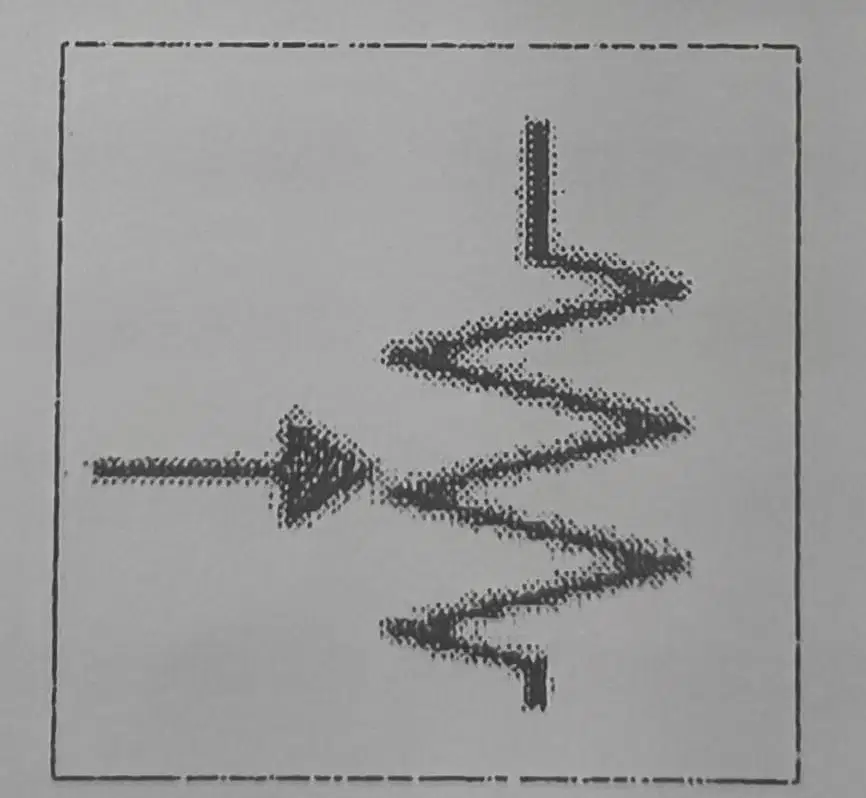

Manakah diantara berikut adalah simbol kepada photoresisor?
Apakah alat yang digunakan untuk mengambil atau melaras ukuran didalam lukisan Solidwork ?
Smart dimension
Evaluate
Extrude
Trim
Rajah litar dibawah menunjukkan kedudukan sebuah litar. Apakah situasi litar di bawah?
Litar siri - semua mentol menyala
Litar siri - semua mentol terpadam
Litar selari - semua mentol menyala
Litar selari - semua mentol terpadam
Manakah antara berikut sudut pandangan yang menunjukkan bentuk yang paling jelas pada lukisan objek tersebut?
Top view
Front view
Right view
Bottom view
Alat apakah yang digunakan untuk menjadikan lukisan 2D menjadi 3D selepas selesai membuat 'sketch'?
Cut tool
Line tool
Extrude tool
Smart dimension tool
Melalui software solidworks memotong bucu pada objek seperti didalam gambar 3D boleh dilakukan menggunakan alat yang dipanggil?
Trim
Fillet
Shave
Chamfer
Apakah tiga dokumen yang perlu untuk melengkapkan model di dalam SolidWorks?
Drawings, features, tree
Parts, drawings, features
Parts, assemblies, drawings
Assemblies, drawings, features
Permukaan rata 2D pada sesebuah lukisan di dalam perisian SolidWork dikenali sebagai:
Face
Base
Plane
Profile
Berapakah voltan output maksimum yang boleh dihasilkan oleh Arduino board?
5v
12v
20v
24v
Apakah kepentingan menggunakan fixtures semasa melakukan sebarang pengujian terhadap komponen elektrik/elektronik?
Memudahkan komponen dibaiki sekiranya berlaku kerosakan.
Mengetahui sejauh mana kemampuan sesebuah komponen yang diuji
Mengetahui sejauh mana ketahanan sesebuah komponen selepas dihasilkan
Memastikan komponen yang diuji mendapat hasil dan kedudukan yang tepat sebelum digunakan

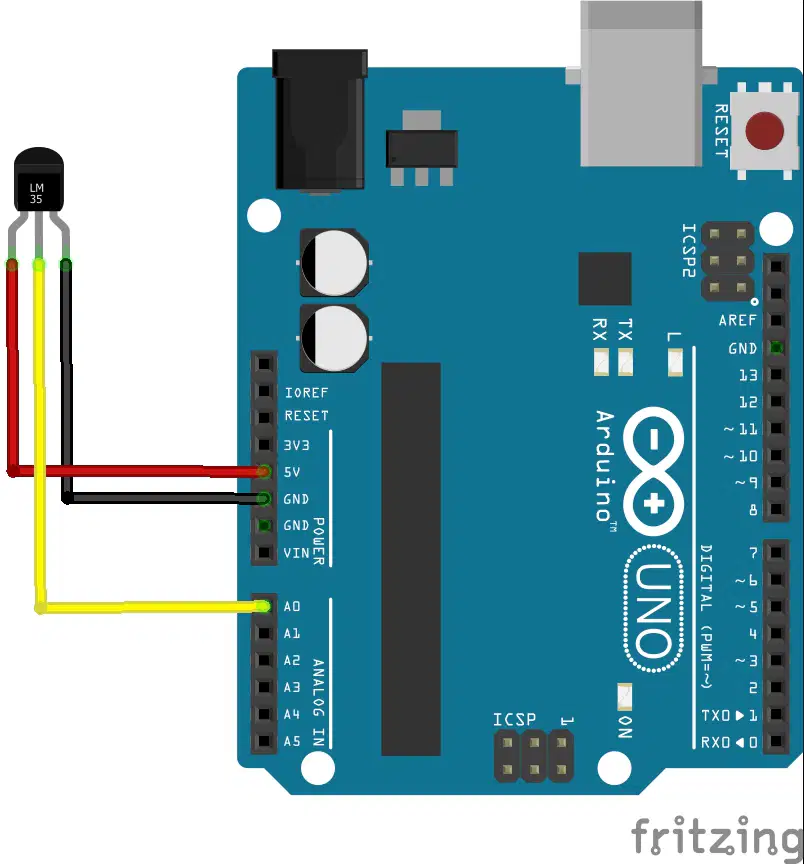

Rajah di bawah menunjukkan sebuah litar arduino menggunakan sensor LM35. Kabel warna apakah yang dianggap signal input kepada arduino?
Biru
Hitam
Merah
Kuning
Sekiranya 10 buah PCB telah diuji menggunakan sebuah fixtures dan terdapat 1 PCB menghadapi masalah. Apakah masalah yang berlaku?
Fixtures menghadapi masalah
Kedudukan fixtures tidak tepat
PCB board tersebut tidak menepati spesifikasi
Kedudukan pin PCB semua tepat mengikut fixtures
