UH INFORMATIKA ARDUINO

Total questions: 50

Worksheet time: 33mins

Name
Class
Date
1.

Arduino adalah...

a)

Platform mikrokontroler

b)

Platform komputer

c)

Platform informatika

d)

Platform elektronik

2.

Fungsi atau sintak untuk menjalankan program terus-menerus hingga arduino dalam kondisi dimatikan

a)

loop ()

b)

setup ()

c)

void

d)

int

3.

Nama komponen arduino berikut adalah...

a)

Roboboard

b)

Solderboard

c)

White board

d)

Breadboard

4.

Pada papan Arduino, mikrokontroler yang dipakai adalah...

a)

ATmega

b)

Intel 4000

c)

AVR

d)

BASIC Stamp

5.

Nama komponen arduino berikut adalah....

a)

Kabel jumper

b)

Kabel LAN

c)

Kabel HDMI

d)

Kabel VGA

6.

Salah satu fungsi dari sintaks berikut yang berfungsi menginisialisasi/mendaftarkan lampu led sebagai output terdapat pada sintaks....

a)

const int ledPin = 13;

b)

pinMode(buttonPin, INPUT);

c)

pinMode(ledPin, OUTPUT);

d)

int buttonState = 0;

7.

Salah satu fungsi dari sintaks gambar di atas yang berfungsi untuk menentukan pin digital yang digunakan oleh tombol terdapat pada sintaks....

a)

const int ledPin = 13;

b)

int buttonState = 0;

c)

const int buttonPin = 2;

d)

pinMode(buttonPin, INPUT);

8.

Apa software yang digunakan untuk memprogram arduino?

a)

Arduino IDE

b)

Arduino ID

c)

Arduino NEO

d)

Arduino AI

9.

Dalam pembuatan program pada arduino, istilah yang digunakan untuk mempercepat atau memperlambat waktu dikenal dengan...

a)

digitalwrite

b)

PinLED

c)

Delay

d)

pinMode

10.

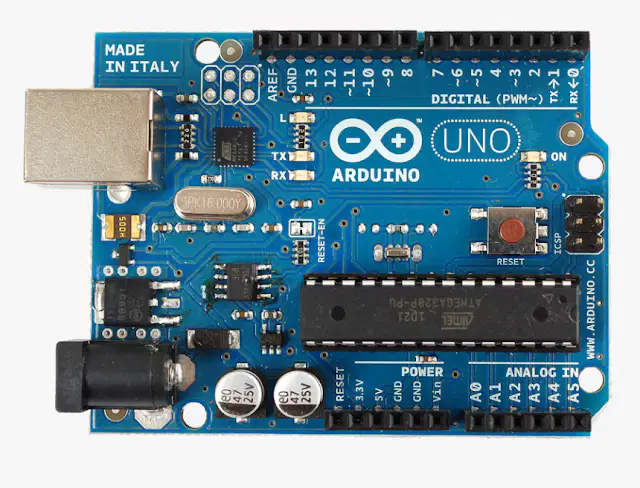

Berdasarkan konstruksi dari arduino uno, berapa jumlah pin analog yang disediakan.....

a)

5

b)

6

c)

12

d)

13

11.

Berdasarkan konstruksi arduino uno, berapa jumlah pin digital yang disediakan...

a)

11

b)

12

c)

13

d)

14

12.

Berikut ini adalah salah satu jenis komponen ...

a)

Motor DC

b)

Motor AC

c)

Keypad

d)

LDR

13.

Komponen elektronik berikut menghasilkan suara atau bip.

a)

LDR

b)

Relay

c)

Buzzer

d)

Mic

14.

Nama komponen ini adalah

a)

IC

b)

Elco

c)

Dioda

d)

Led

15.

Nama komponen ini adalah

a)

Elco

b)

Led

c)

IC

d)

Dioda

16.

Nama komponen ini adalah..

a)

Kapasitor

b)

Konduktor

c)

Induktor

d)

Resistor

17.

Tombol yang dilingkari adalah tombol….

a)

on

b)

off

c)

run

d)

reset

e)

stop

18.

Operating voltage arduino uno dari kabel supply adalah … volt.

a)

3,3

b)

5

c)

9

d)

12

e)

24

19.

Sensor cahaya atau LDR ditunjukkan oleh gambar….

a)

A

b)

B

c)

C

d)

D

e)

E

20.

Sensor yang bisa digunakan untuk mengukur jarak dengan memanfaatkan gelombang suara adalah….

a)

Inframerah

b)

LDR

c)

DHT11

d)

LM35

e)

Ultrasonik

21.

Perintah untuk memasukkan suatu library ke dalam program adalah….

a)

for

b)

void loop

c)

include

d)

define

e)

if else

22.

Hasil program berikut ketika diupload ke arduino adalah….

a)

LED menyala 10 detik kemudian mati

b)

LED menyala 1 detik kemudian mati

c)

LED menyala 1 detik kemudian mati 1 detik dan berulang

d)

LED menyala 10 detik kemudian mati 10 detik dan berulang

e)

LED berkedip 1 detik

23.

Ketika kita ingin menggunakan pin 2 digital pada arduino, dan menjadikan pin 2 tersebut sebagai output, maka coding programnya adalah …

a)

analogRead (2);



b)

pinMode (2, OUTPUT) ;

c)

digitalWrite (2,HIGH);

d)

digitalRead (2);

24.

Tanda untuk mengakhiri skets tiap barisnya adalah

a)

.

b)

,

c)

;

d)

//

25.

sebuah komentar didalam skets diawali dengan simbol...

a)

//

b)

!

c)

;

d)

,

26.

Fungsi yang hanya dieksekusi sekali saat Arduino menyala adalah...

a)

Digitalwrite ( )

b)

Analogread ( )

c)

Void Setup ( ) { }

d)

Void Loop ( ) { }

27.

Keluaran data PWM terletak pada kaki arduino pada D.. ?

a)

D3, D5, D6, D7, D10, D11

b)

D3, D5, D6, D9, D10, D11

c)

D4, D5, D6, D9, D10, D11

d)

D3, D5, D6, D10, D11, D12

e)

D3, D4, D5, D9, D10, D11

28.

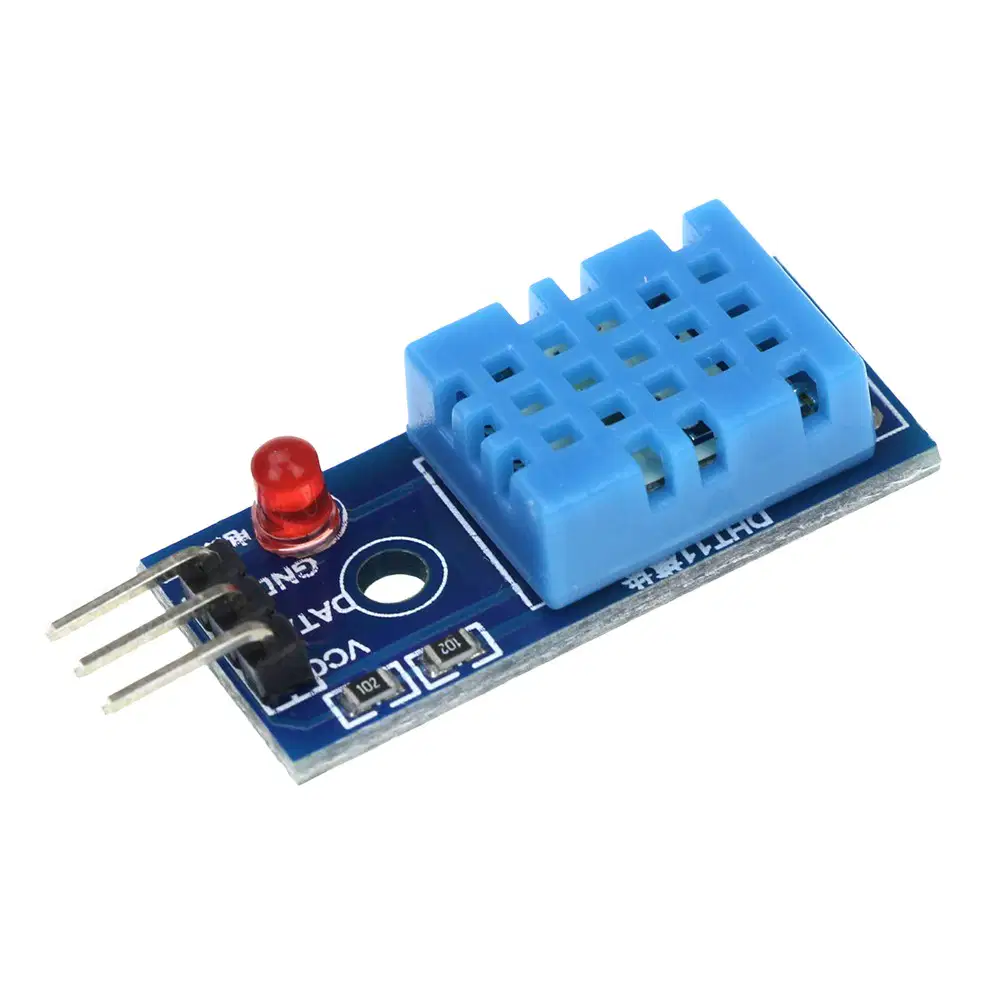

Nama komponen ini adalah..

a)

servo

b)

kabel jumper

c)

dht11

d)

ultrasonik

29.

Nama komponen ini adalah..

a)

dht11 sensor

b)

soil moisture sensor

c)

pir sensor

d)

servo

30.

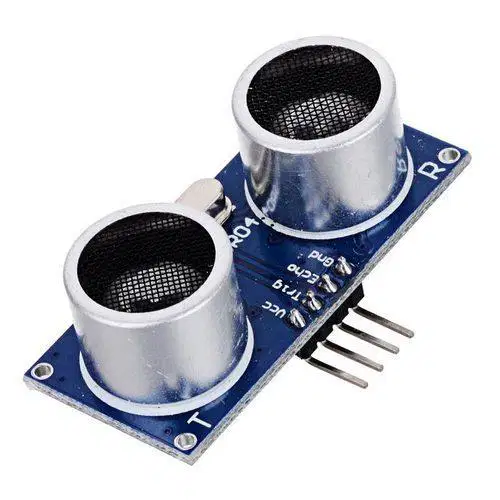

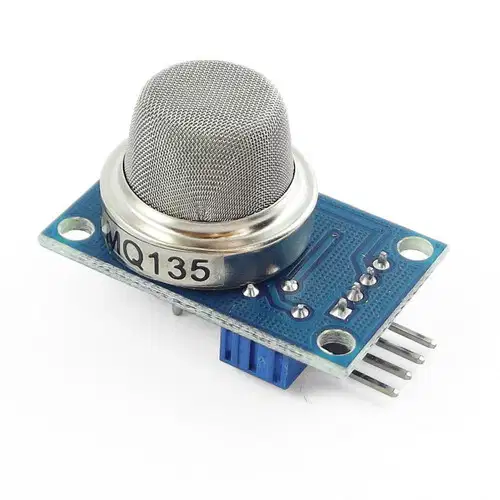

apa fungsi dari sensor berikut ....

a)

sensor yang dapat mengukur kualitas udara dan

kadar gas tertentu pada suatu area atau ruangan.

b)

sensor kelembaban yang dapat mendeteksi kelembaban dalam tanah.

c)

sebagai pengirim, penerima, dan pengontrol gelombang ultrasonik.

d)

sebagai pemancar optik untuk pengirim informasi juga memiliki cahaya lebih terang dengan konsumsi daya yang kecil.

31.

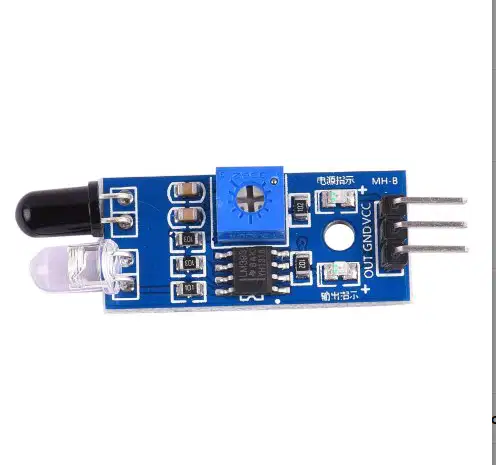

apa fungsi dari sensor berikut ....

a)

sensor yang dapat mengukur kualitas udara dan kadar gas tertentu pada suatu area atau ruangan.

b)

sensor kelembaban yang dapat mendeteksi kelembaban dalam tanah.

c)

Sensor yang berfungsi untuk mendeteksi terjadinya hujan

d)

Sensor yang berfungsi untuk mengukur jarak dengan memanfaatkan pemantulan sinar inframerah.

32.

apa fungsi dari sensor berikut ....


a)

Sensor yang berfungsi untuk mengubah besaran suara menjadi besaran listrik.

b)

Sensor yang berfungsi untuk mengukur jarak dengan memanfaatkan pemantulan sinar inframerah.

c)

sensor kelembaban yang dapat mendeteksi kelembaban dalam tanah.

d)

Sensor yang berfungsi untuk mendeteksi terjadinya hujan.

33.

apa fungsi dari sensor berikut ....


a)

sensor yang berfungsi untuk mendeteksi terjadinya hujan.

b)

sensor yang kelembaban tanah berfungsi untuk mengukur kadar air dalam tanah atau tingkat kelembaban dari tanah.

c)

sensor yang berfungsi untuk mengukur besarnya debit dan kecepatan cairan dalam suatu saluran atau pipa.

d)

Sensor yang memiliki sifat yang sangat sensitif terhadap nyala api dan radiasi yang ada di sekitarnya.

34.

apa fungsi dari sensor berikut ....


a)

Sensor yang berfungsi untuk mengukur kecepatan roda.

b)

Sensor yang memiliki sifat yang sangat sensitif terhadap nyala api dan radiasi yang ada di sekitarnya.

c)

sensor yang kelembaban tanah berfungsi untuk mengukur kadar air dalam tanah atau tingkat kelembaban dari tanah.

d)

sensor yang berfungsi untuk mengukur besarnya debit dan kecepatan cairan dalam suatu saluran atau pipa.

35.

apa fungsi dari sensor berikut ....

a)

sensor yang berfungsi untuk mengukur besarnya debit dan kecepatan cairan dalam suatu saluran atau pipa.

b)

sensor yang memiliki fungsi khusus yaitu mengukur ketinggian dari objek berupa zat cair seperti air, bensin, solar, minyak dan sejenisnya.

c)

Sensor yang memiliki fungsi utama yaitu membaca dan memindai informasi yang ada di barcode.

d)

sensor yang kelembaban tanah berfungsi untuk mengukur kadar air dalam tanah atau tingkat kelembaban dari tanah.

36.

Yang termasuk komponen pasif adalah..

a)

Dioda

b)

IC

c)

Transistor

d)

Resistor

37.

Yang termasuk komponen aktif adalah

a)

IC

b)

Resistor

c)

Induktor

d)

Kapasitor

38.

Komponen elektronika yang memiliki simbol seperti ini adalah

a)

Kapasitor

b)

Dioda

c)

Resistor

d)

IC

39.

Penyearah merupakan salah satu fungsi komponen..

a)

Resistor

b)

Kapasitor

c)

Dioda

d)

IC

40.

Simbol dioda adalah..

a)
b)
c)
d)
41.

Yang bukan merupakan fungsi dari transistor adalah

a)

Sebagai penguat tegangan

b)

Sebagai pemutus dan penyambung

c)

Menguatkan arus dalam rangkaian

d)

Sebagai penyearah

42.

LED adalah singkatan dari

a)

Light Emitting Dioda

b)

Line Emitting Dioda

c)

Light Embrassing Dioda

d)

Line Embrassing Dioda

43.

Nama komponen tersebut adalah..

a)

Resistor

b)

Elco

c)

Dioda

d)

IC

44.

Komponen yang kakinya boleh dipasang terbalik adalah..

a)

Resistor

b)

Elco

c)

Transistor

d)

Dioda

45.

Perhatikan gambar diatas. Gambar diatas adalah ... .

a)

Resistor LDR

b)

Potensiometer

c)

Resistor keramik

d)

Variabel Kapasitor

46.

Ini simbol dari komponen ....

a)

Resistor

b)

Saklar

c)

Induktor

d)

Dioda

47.

Ini adalah simbol dari komponen ...

a)

Resistor

b)

Kapasitor

c)

Dioda

d)

Transistor

48.

Ini merupakan gambar dari komponen ...

a)

Resistor

b)

Kapasitor

c)

Dioda

d)

Transistor

49.

potensiometer sering digunakan untuk aplikasi pengaturan volume suara pada perangkat ….

a)

komputer

b)

video

c)

dokumen

d)

gambar

e)

audio

50.

Untuk memasukkan program dari Sketch ke Board Arduino dapat menggunakan tombol?

a)

Verify

b)

Upload

c)

Open Sketch

d)

Save Sketch
