Free Printable Stabilizzatori Lineari di tensione

1.

Quale dei due regolatori lineari di tensione è di tipo serie ?

a)

il circuito b

b)

il circuito a

c)

nessuno dei due circuiti

d)

entrambi i circuiti

2.

Quale dei due regolatori lineari di tensione è di tipo serie ?

descrivi da che cosa è caratterizzato un regolatore di tipo serie e in che cosa differisce da quello di tipo parallelo

4 lines

3.

Quale dei due regolatori lineari di tensione è di tipo serie ?

a)

il circuito b

b)

il circuito a

c)

nessuno dei due circuiti

d)

entrambi i circuiti

4.

Quale dei due regolatori lineari di tensione è di tipo parallelo?

a)

il circuito b

b)

il circuito a

c)

nessuno dei due circuiti

d)

entrambi i circuiti

5.

Che tipo di stabilizzatore è rappresentato in figura

a)

di tipo serie

b)

di nessun tipo

c)

sia serie che parallelo

d)

di tipo parallelo

6.

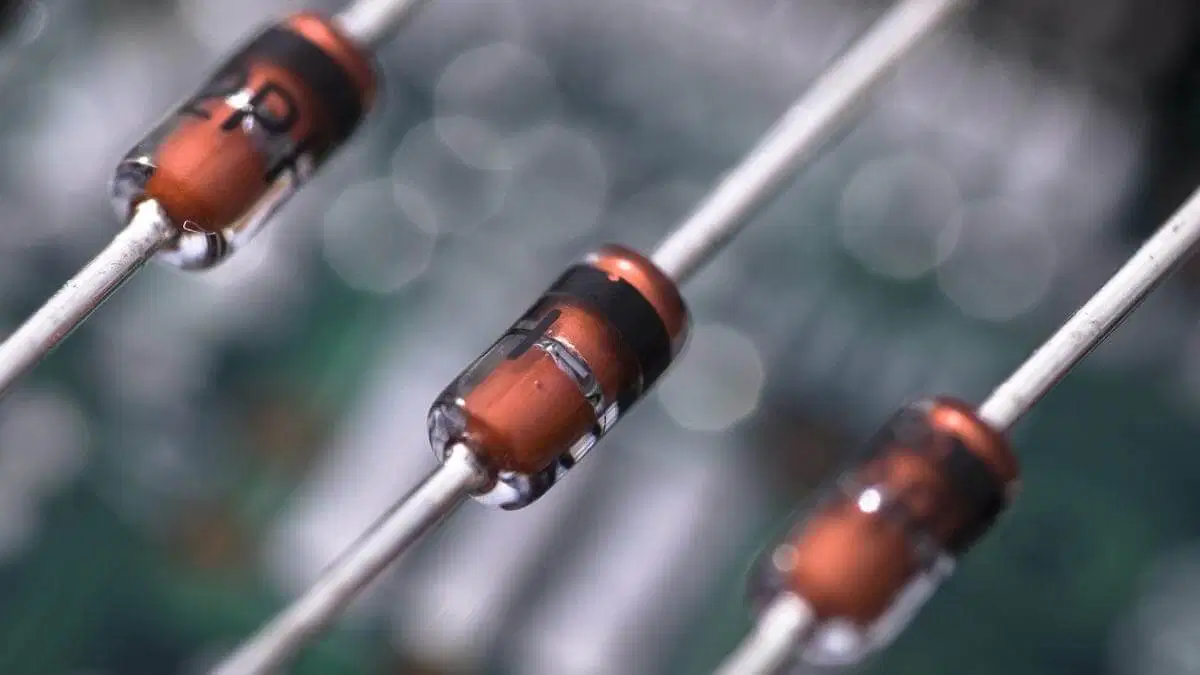

Qual è la funzione principale di un diodo Zener in un circuito di stabilizzazione di tensione?

a)

A) Bloccare la corrente diretta in un circuito.

b)

B) Regolare la tensione mantenendola costante su un valore specifico.

c)

C) Proteggere il circuito contro le sovratensioni.

d)

D) Amplificare la corrente in ingresso.

7.

il diodo Zener utilizzato nel circuito stabilizzatore di tensione, in quale direzione deve essere polarizzato?

a)

A) in direzione inversa

b)

B) In direzione diretta.

c)

C) In direzione mista.

d)

D) Il diodo Zener non ha polarizzazione.

8.

Qual è la caratteristica principale di un diodo Zener quando è in funzione come stabilizzatore di tensione?

a)

A) Il diodo Zener non conduce corrente.

b)

B) La tensione ai capi del diodo Zener rimane costante oltre una certa tensione di breakdown.

c)

C) La corrente in uscita aumenta proporzionalmente alla tensione in ingresso.

d)

D) Il diodo Zener funziona come un interruttore.

9.

Qual è una delle limitazioni principali di un circuito di stabilizzazione con diodo Zener nel circuito rappresentato in figura ?

a)

A) Alta efficienza energetica.

b)

B) Capacità di fornire alta corrente di uscita.

c)

C) Elevata dissipazione di potenza in caso di alta corrente di carico.

d)

D) Regolazione della tensione in tutte le condizioni di carico.

10.

Cosa succede al diodo Zener se la tensione di ingresso è troppo alta rispetto alla sua tensione di breakdown?

a)

A) Il diodo Zener smette di condurre.

b)

B) Il diodo Zener subisce un danno a causa del sovraccarico.

c)

C) Il diodo Zener inizia a funzionare come un interruttore aperto.

d)

D) Il diodo Zener non è influenzato e continua a mantenere la tensione costante.

11.

Nel circuito studiato e testato a laboratorio quale tensione era regolata dal diodo D1 02BZ2.2 ottenuto dalla prova sperimentale

a)

A) 100V

b)

B) 2,2V

c)

C) 20 V

d)

D) Il diodo Zener non è influenzato e continua a mantenere la tensione costante in base al valore della resistenza.

12.

In che modo un diodo differisce da un diodo Zener?

a)

il diodo zener permette la circolazione della corrente in una direzione sola

b)

il diodo normale è bidirazionale mentre lo zener permette solo la circolazione inversa

c)

il diodo zener non differisce da un diodo normale infatti sono intercambiabili

d)

Un diodo in genere consente alla corrente di fluire in una sola direzione, fungendo da gate a senso unico per l'elettricità.Blocca la corrente nella direzione inversa.Un diodo Zener, tuttavia, può condurre elettricità nella direzione inversa quando la tensione supera un certo valore noto come tensione di Zener.Questo lo rende utile per la regolazione della tensione.

13.

In un circuito con diodo Zener, quale componente è spesso utilizzato per limitare la corrente attraverso il diodo?

a)

A) Un resistore

b)

B) Un condensatore

c)

C) Un induttore

d)

D) Un trasformatore

14.

Qual è l'effetto di un aumento della temperatura su un diodo Zener durante il suo funzionamento?

a)

D) Fa sì che il diodo smetta di funzionare.

b)

C) Non ha alcun effetto.

c)

B) Diminuisce la tensione di breakdown.

d)

A) Aumenta la tensione di breakdown.

15.

In un circuito di stabilizzazione di tensione, quale ruolo svolge un condensatore in parallelo al diodo Zener?

a)

B) Riduce le fluttuazioni della tensione di uscita.

b)

D) Non ha alcun effetto sul circuito.

c)

A) Aumenta la tensione di uscita.

d)

C) Limita la corrente attraverso il diodo Zener.

16.

Qual è l'effetto di un diodo Zener in un circuito se la tensione di ingresso è inferiore alla sua tensione di Zener?

a)

A) Il diodo Zener conduce normalmente.

b)

B) Il diodo Zener non conduce corrente.

c)

C) Il diodo Zener si danneggia.

d)

D) La tensione di uscita aumenta.

17.

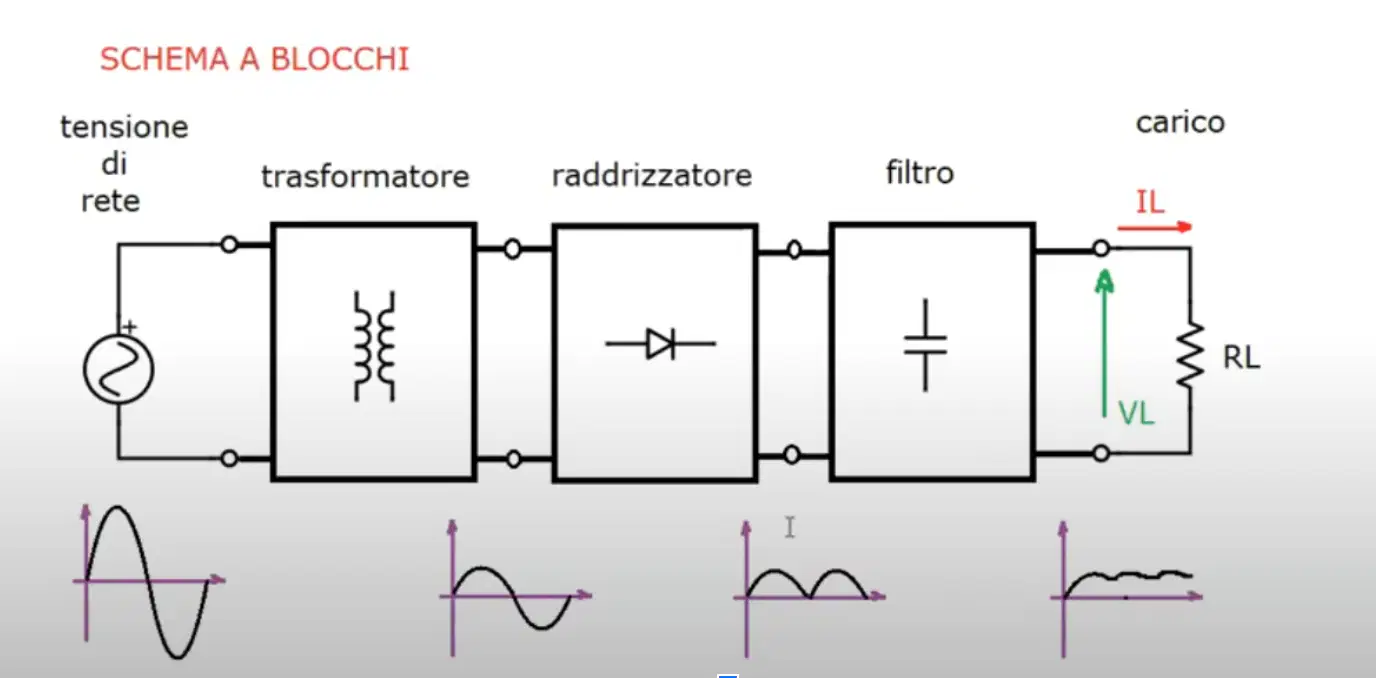

Qual è la funzione del trasformatore nel circuito?

a)

A) Convertire la corrente continua in alternata

b)

B) Raddrizzare la tensione

c)

C) Modificare il valore della tensione alternata

d)

D) Filtrare la tensione

18.

Cosa fa il raddrizzatore nel circuito?

a)

A) Riduce la tensione alternata

b)

B) Converte la corrente continua in alternata

c)

C) Converte la tensione alternata in tensione continua pulsante

d)

D) Regola la tensione in uscita

19.

Qual è il ruolo del filtro (condensatore) nel circuito?

a)

A) Aumenta la frequenza della tensione

b)

B) Raddrizza la tensione alternata

c)

C) Riduce il ripple e stabilizza la tensione

d)

D) Trasforma la tensione in corrente

20.

Cosa rappresentano le forme d’onda sotto ogni blocco?

a)

A) I segnali digitali

b)

B) Le variazioni della corrente nel tempo

c)

C) Le forme d’onda della tensione nei diversi punti del circuito

d)

D) I livelli di potenza consumati

21.

Esempio 1: si dimensioni un regolatore a Zener che fornisca una tensione Vo = 12 V partendo da una tensione che può oscillare tra Vimin = 15 V e Vmax = 18 V con il carico che assorbe una corrente massima Io = 30 mA.

come posso dimensionare la resistenza ?

a)

R=(Vi min- Vo)/(Io-Iz)=(15V-12V)/(30mA+10mA)

b)

R=(Vi min- Vi max)/(Io-Iz)=(15V-12V)/(30mA+10mA)

c)

R=(Vi max- Vz)/(Io-Iz)=(15V-12V)/(30mA+10mA)

d)

R=(Vi min- Vz)/(Io+Iz)=(15V-12V)/(30mA+10mA)

22.

Esempio 1: si dimensioni un regolatore a Zener che fornisca una tensione Vo = 12 V partendo da una tensione che può oscillare tra Vimin = 15 V e Vmax = 18 V con il carico che assorbe una corrente massima Io = 30 mA.

R=(Vi min- Vz)/(Io+Iz)=(15V-12V)/(30mA+10mA)
dopo il dimensionamento della resistenza come posso determinare la potenza dissipabile dalla resistenza R?

a)

PRmax=(Vi min- Vo)/(IO+IZ)=(18V-12V)*(30mA+10mA)=0,24W $PR\max=(Vi\min-Vo)\cdot(Io+Iz)=(18V-12V)\cdot(30mA+10mA)=0,24W$

b)

PRmax=(Vi max- Vo)/(Io+Iz)=(18V-12V)*(30mA+10mA)=0,24W $PR\max=(Vi\max-Vi\ \min)\cdot(Io+Iz)=(18V-12V)\cdot(30mA+10mA)=0,24W$

c)

PRmax=(Vi min- Vz)/(Io+Iz)=(18V-12V)*(30mA+10mA)=0,24W $PR\max=(Vi\min-VZ)\cdot(Io+Iz)=(18V-12V)\cdot(30mA+10mA)=0,24W$

d)

PRmax=(Vi max- Vz)/(Io+Iz)=(18V-12V)*(30mA+10mA)=0,24W $PR\max=(Vi\max-Vz)\cdot(Io+Iz)$

23.

Dati: $Vi_{Max}=8V,\ \ Vi_{\min}=6V\ \ sapendo\ che\ la\ corrente\ aspettata\ nel\ carico\ è\ I_0=200mA,\ V_{out}=\ 5\ V\ \$

Scrivere il valore della Resistenza da introdurre per proteggere il diodo Zener motivando la risposta.

4 lines

24.

Qual è il principio di funzionamento di un diodo Zener quando è polarizzato in direzione inversa?

a)

A) Conduce corrente solo se la tensione supera la tensione di Zener.

b)

B) Non conduce corrente in nessuna condizione.

c)

C) Conduce corrente in entrambe le direzioni.

d)

D) Funziona come un interruttore aperto.

25.

Qual è l'importanza di utilizzare un resistore in serie con un diodo Zener in un circuito di stabilizzazione?

a)

C) Per migliorare l'efficienza del circuito.

b)

B) Per limitare la corrente che attraversa il diodo Zener.

c)

A) Per aumentare la tensione di uscita.

d)

D) Per ridurre la dissipazione di potenza.

26.

In un circuito con diodo Zener, quale effetto si verifica se la corrente attraverso il diodo supera il valore massimo consentito?

a)

A) Il diodo Zener funziona normalmente.

b)

D) La corrente si riduce automaticamente.

c)

B) Il diodo Zener si surriscalda e può danneggiarsi.

d)

C) La tensione di uscita aumenta.

27.

Qual è il valore della corrente inversa che un diodo Zener può tollerare senza subire danni?

a)

A) 1 mA

b)

D) Dipende dal modello specifico del diodo Zener.

c)

B) 10 mA

d)

C) 20 mA

28.

Qual è la funzione del trasformatore nel circuito?

a)

A) Convertire la corrente continua in alternata

b)

B) Raddrizzare la tensione

c)

C) Modificare il valore della tensione alternata

d)

D) Filtrare la tensione

29.

Cosa fa il raddrizzatore nel circuito?

a)

A) Riduce la tensione alternata

b)

B) Converte la corrente continua in alternata

c)

C) Converte la tensione alternata in tensione continua pulsante

d)

D) Regola la tensione in uscita

30.

Qual è la funzione principale di un regolatore di tensione di tipo serie?

a)

Convertire corrente continua in alternata

b)

B) Stabilizzare la tensione in uscita

c)

C) Aumentare la potenza del carico

d)

D) Ridurre la corrente di ingresso

31.

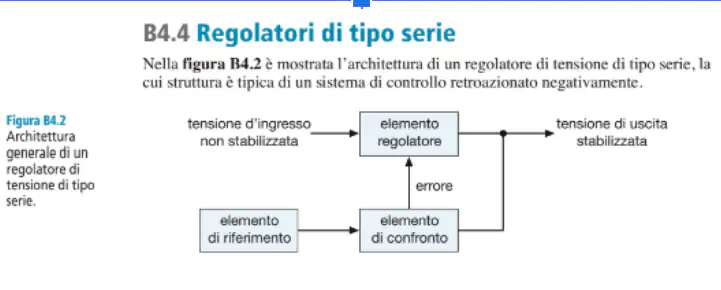

Che tipo di controllo utilizza il regolatore di tipo serie mostrato nella figura?

a)

A) Controllo retroazionato negativamente

b)

B) Controllo proporzionale integrale

c)

C) Controllo in avanti (feedforward)

d)

D) Controllo a commutazione

32.

Quale elemento confronta la tensione di uscita con un riferimento?

a)

A) L'elemento regolatore

b)

B) Il carico

c)

C) L'alimentazione

d)

D) L'elemento di confronto

33.

Quale elemento confronta la tensione di uscita con un riferimento nel circuito con BJT e Zener studiato ?

4 lines

34.

Quale componente fornisce la tensione di riferimento nel regolatore di tensione?

a)

A) Il partitore resistivo

b)

B) Il transistor

c)

C) Il diodo Zener

d)

D) Il generatore di alimentazione

35.

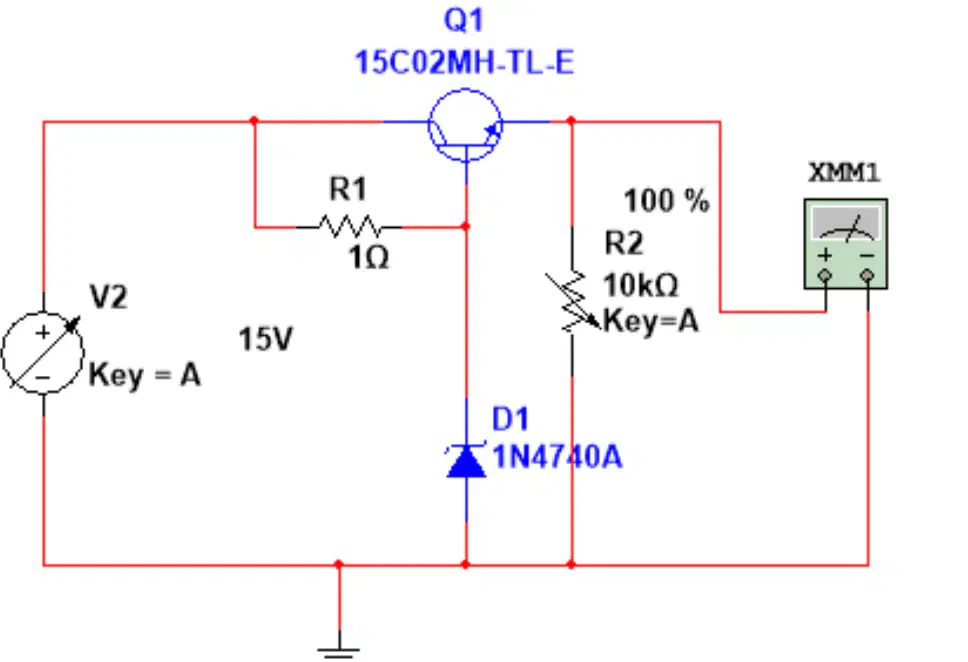

Quale elemento del circuito confronta la tensione di uscita con quella di riferimento?

a)

A) Il partitore R1-R2

b)

B) Il voltmetro

c)

C) Il transistor (funziona come amplificatore di errore)

d)

D) L’alimentatore principale

36.

Perché viene utilizzato un diodo Zener in questo tipo di regolatore?

a)

A) Per fornire una tensione di riferimento stabile

b)

B) Per amplificare il segnale di uscita

c)

C) Per filtrare le variazioni di corrente

d)

D) Per ridurre la caduta di tensione sul transistor

37.

Dati: $Vi_{Max}=18V;\ \ \ \ \ Vi_{\min}=15V;\ \ h_{FE}=100;\ \ I_0=200mA$

$\ Desiderando\ ottenere\ una\ Vout=\ 14\ V;\ che\ valore\ deve\ avere\ la\ tensione\ di\ Zener?$

scrivere il valore che siete in grado di suggerire per la Resistenza;

Aggiungere inoltre i limiti di potenza del resistore e del Transistor (TROVARE LE POTENZE MASSIME SOPPORTABILI). Potete aggiungere i parametri secondo la vostra esperienza. (ad esempio $V_{BE}\$ )

NB il giorno della prova vi cambierò i valori studiate in maniera logica

4 lines

38.

La legge di Lenz descrive:

a)

a) La relazione tra forza e accelerazione in un circuito elettrico.

b)

b) La direzione della corrente indotta in un circuito in risposta a una variazione di flusso magnetico.

c)

c) La conservazione dell'energia nei trasformatori ideali.

d)

d) La polarità di un diodo Zener.

39.

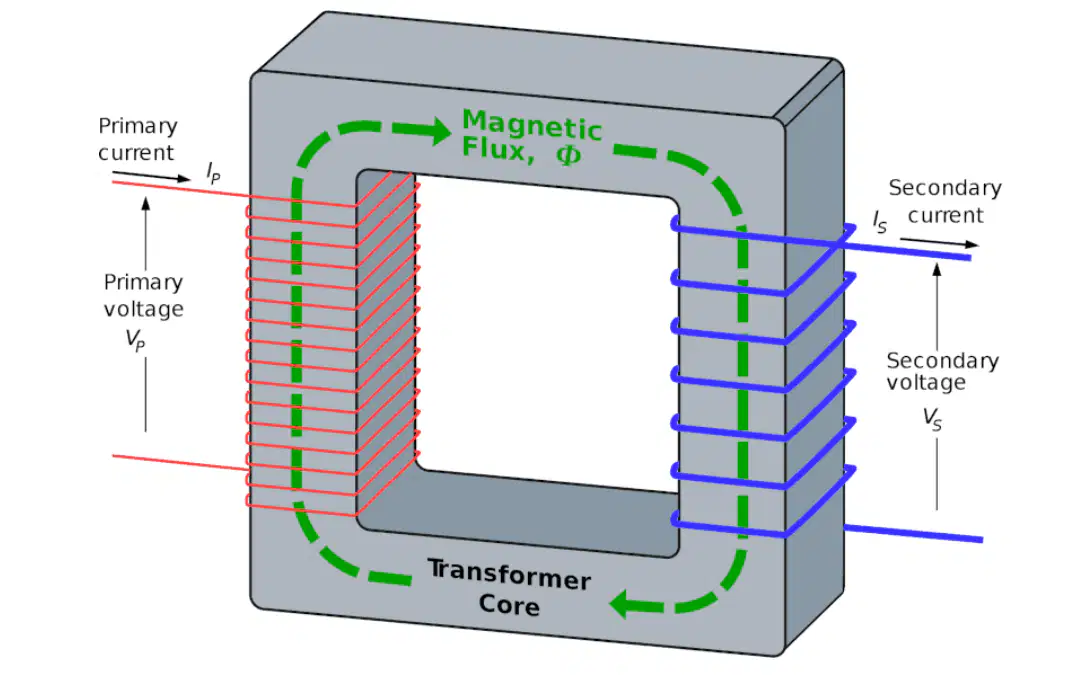

In un trasformatore ideale, la relazione tra tensioni primario/secondario dipende da:

a)

a) La frequenza della corrente alternata.

b)

b) Il rapporto tra il numero di spire (N₁/N₂).

c)

c) La resistenza degli avvolgimenti.

d)

d) La temperatura del nucleo ferromagnetico.

40.

In un trasformatore ideale, la tensione desiderata al secondario è 20 V, in valore efficace;

la tensione al primario è 230 Volt in valore efficace;

Quanto deve valere il rapporto spire del trasformatore che dobbiamo scegliere ?

4 lines

41.

Un trasformatore ha 800 spire al primario e 100 spire al secondario. Qual è il rapporto di trasformazione V1/V2 ?

a)

A) 0.125

b)

B) 8

c)

C) 4

d)

D) 0.25

42.

Un trasformatore ideale riduce la tensione da 240 V a 60 V. Se la corrente nel primario è 2 A, qual è la corrente nel secondario?

a)

A) 2 A

b)

B) 4 A

c)

C) 6 A

d)

D) 8 A

43.

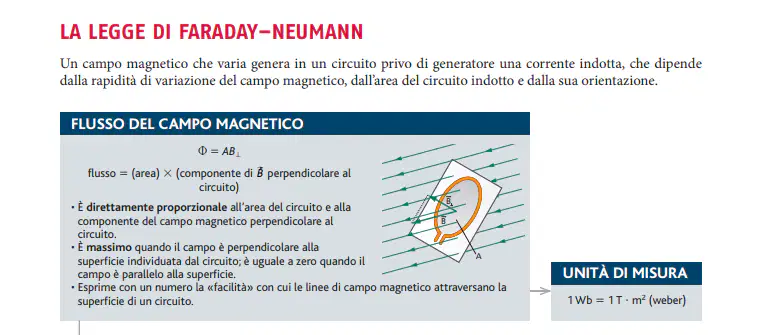

La legge di Faraday-Neumann, collegata alla legge di Lenz, stabilisce che:

a)

a) La forza elettromotrice indotta è proporzionale alla derivata del flusso magnetico.

b)

b) L'energia si conserva solo in presenza di superconduttori.

c)

c) La corrente indotta è sempre in fase con la tensione applicata.

d)

d) Il flusso magnetico è costante nel tempo.

44.

Perché i trasformatori reali hanno perdite di energia?

a)

a) A causa della resistenza degli avvolgimenti (effetto Joule).

b)

b) Per le correnti parassite (eddy currents) nel nucleo.

c)

c) Per il fenomeno di isteresi magnetica.

d)

d) Tutte le precedenti.

45.

Se un trasformatore abbassa la tensione da 220V a 110V, cosa succede alla corrente?

a)

a) Raddoppia (trasformatore ideale: I2=2*I1.)

b)

b) Si dimezza.

c)

c) Resta invariata.

d)

d) Dipende dalla resistenza di carico..

46.

L'ordine corretto dei blocchi che costituiscono un Alimentatore è:

a)

Trasformatore, Filtro, Raddrizzatore, Stabilizzatore o Regolatore

b)

Filtro, Trasformatore, Raddrizzatore, Stabilizzatore o Regolatore

c)

Trasformatore, Stabilizzatore o Regolatore, Raddrizzatore, Filtro

d)

Trasformatore, Raddrizzatore,

Filtro, Stabilizzatore o Regolatore

47.

Quale parte dell'alimentatore converte le semionde negative alternata in semionde positive?

a)

Trasformatore

b)

Filtro

c)

Stabilizzatore

d)

Raddrizzatore

48.

Un alimentatore rettificato a onda intera (doppia semionda) con ingresso da 50 Hz presenta una frequenza di ripple pari a:

a)

A) 25 Hz

b)

B) 50 Hz

c)

C) 100 Hz

d)

D) 200 Hz

49.

Qual è il modo migliore per abbassare VRpp?

a)

A) Aumentare la frequenza della rete

b)

B) Aumentare il valore del condensatore di filtro

c)

C) Usare un trasformatore più piccolo

d)

C) Usare un trasformatore più piccolo

Stabilizzatori Lineari di tensione

Total questions: 49

Worksheet time: 1hrs 2mins

In che modo un diodo differisce da un diodo Zener?

La legge di Lenz descrive:

In un trasformatore ideale, la relazione tra tensioni primario/secondario dipende da:

In un trasformatore ideale, la tensione desiderata al secondario è 20 V, in valore efficace;

Un trasformatore ha 800 spire al primario e 100 spire al secondario. Qual è il rapporto di trasformazione V1/V2 ?

Un trasformatore ideale riduce la tensione da 240 V a 60 V. Se la corrente nel primario è 2 A, qual è la corrente nel secondario?

La legge di Faraday-Neumann, collegata alla legge di Lenz, stabilisce che:

Perché i trasformatori reali hanno perdite di energia?

Se un trasformatore abbassa la tensione da 220V a 110V, cosa succede alla corrente?

Similar Resources on Wayground

Stabilizzatori Lineari di tensione

Total questions: 49

Worksheet time: 1hrs 2mins

In che modo un diodo differisce da un diodo Zener?

La legge di Lenz descrive:

In un trasformatore ideale, la relazione tra tensioni primario/secondario dipende da:

In un trasformatore ideale, la tensione desiderata al secondario è 20 V, in valore efficace;

Un trasformatore ha 800 spire al primario e 100 spire al secondario. Qual è il rapporto di trasformazione V1/V2​​ ?

Un trasformatore ideale riduce la tensione da 240 V a 60 V. Se la corrente nel primario è 2 A, qual è la corrente nel secondario?

La legge di Faraday-Neumann, collegata alla legge di Lenz, stabilisce che:

Perché i trasformatori reali hanno perdite di energia?

Se un trasformatore abbassa la tensione da 220V a 110V, cosa succede alla corrente?

Similar Resources on Wayground

Un trasformatore ha 800 spire al primario e 100 spire al secondario. Qual è il rapporto di trasformazione V1/V2 ?
