UH PENGENALAN ALAT UKUR

Total questions: 50

Worksheet time: 25mins

Name
Class
Date
1.

Sebuah miliampere meter dengan batas ukur 0 – 300, jarum menunjuk 80, dan skala maksimum 100. Maka nilai arus sebenarnya adalah ....

a)

26,67 mA

b)

240 mA

c)

240 A

d)

24 A

e)

24 mA

2.

Sebuah resistor dengan warna gelang mulai dari kuning, ungu, coklat dan emas, maka nilai resistansinya adalah

a)

100 Ω ± 2,5%

b)

220 Ω ± 10%

c)

147 Ω ± 2,5%

d)

470 Ω ± 5%

e)

350 Ω ± 5%

3.

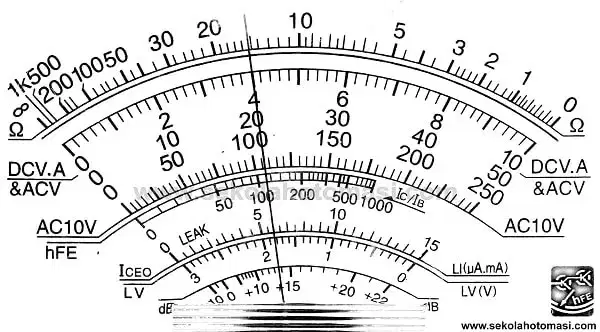

Dengan batas ukur x 1K , nilai pembacaan jarum AVO meter di bawah ini ....

a)

110 Ω

b)

2600 Ω

c)

26 Ω

d)

26 k Ω

e)

2,6 Ω

4.

Bila akan mengukur tahanan dengan menggunakan AVO meter, maka langkah awal yang harus dilakukan adalah .......

a)

Mengatur selector switch

b)

Mengatur batas ukur arus sesuai nilai ukur

c)

Mengatur selector switch pada posisi Ω

d)

Menentukan batas ukur

e)

Mengganti batere

5.

Komponen elektronika yang memiliki tiga elektroda adalah .....

a)

Dioda

b)

Katoda

c)

Anoda

d)

Transistor

e)

LED

6.

Hasil pengukuran tegangan AC listrik yang ditunjukan oleh jarum penunjuk pada papan skala di bawah jika digunakan

a)

42 Volt

b)

110 Volt

c)

210 Volt

d)

220 Volt

e)

420 Volt

7.

Perbedaan antara multimeter digital dan analog adalah…

a)

Multimeter digital

Multimeter digital menguku

mengukur

tegangan, arus, dan

tegangan, arus, dan hambatan

hambatan,

sedangkan multimeter analog

sedangkan multimeter analog

hanya mengukur tegangan.

b)

Multimeter digital

Multimeter digital

menampilkan pembacaan

menampilkan pembacaan

sebagai angka, sedangkan

sebagai angka, sedangkan

multimeter analog

multimeter analog

menggunakan penunjuk dan

menggunakan penunjuk dan

skala

c)

Multimeter digital kurang

Multimeter digital kurang

akurat dibandingkan

akurat dibandingkan

multimeter analog.

d)

Multimeter analog

Multimeter analog

mempunyai fitur yang lebih

mempunyai fitur yang lebih

banyak dibandingkan multimeter digital.

e)

Multimeter digital mengukur

Multimeter digital mengukur

tegangan dan hambatan,

tegangan dan hambatan,

sedangkan multimeter analog

8.

Manakah berikut ini yang BUKAN merupakan fungsi dari multimeter

a)

Mengukur tegangan AC

b)

Mengukur arus

c)

Mengukur resistansi

d)

Mengukur tekanan

e)

Mengukur tegangan DC

9.

Satuan pengukuran tegangan adalah…

a)

Ampere (A)

b)

Ohm (Ω)

c)

Watt (W)

d)

Volt (V)

e)

Bar (b)

10.

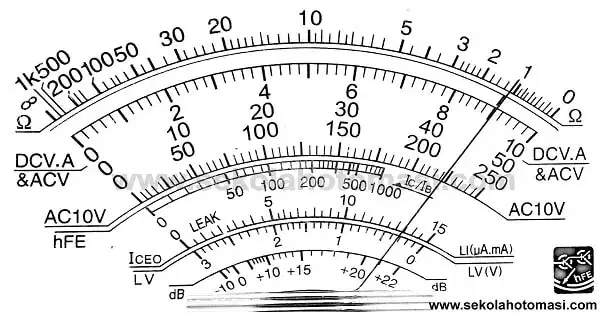

Berapakah nilai hasil pengukuran Tegangan (Volt) berikut, jika Selektor pada skala 10

a)

2.4 V

b)

2.6 V

c)

2.8 V

d)

3 V

e)

3.2 V

11.

Dari daftar alat ukur dibawah ini. Manakah yang termasuk jenis alat ukur listrik?

a)

Jangka Sorong

b)

Mikrometer Skrup

c)

Penggaris

d)

Neraca

e)

Ohm Meter

12.

Perhatikan simbol berikut, simbol diatas terdapat pada alat ukur listrik yang artinya adalah ….

a)

alat ukur hanya digunakan untuk mengukur arus listrik AC (bolak-balik)

b)

alat ukur hanya digunakan untuk mengukur tegangan listrik AC (bolak-balik)

c)

alat ukur hanya digunakan untuk mengukur arus listrik DC (searah)

d)

alat ukur hanya digunakan untuk mengukur tegangan listrik DC (searah)

e)

alat ukur hanya digunakan untuk mengukur hambatan listrik AC (bolak-balik)

13.

Perhatikan simbol berikut, simbol diatas terdapat pada alat ukur listrik yang artinya adalah ….

a)

alat ukur hanya digunakan untuk mengukur arus listrik AC (bolak-balik)

b)

alat ukur hanya digunakan untuk mengukur tegangan listrik AC (bolak-balik)

c)

alat ukur hanya digunakan untuk mengukur arus listrik DC (searah)

d)

alat ukur hanya digunakan untuk mengukur tegangan listrik DC (searah)

e)

alat ukur hanya digunakan untuk mengukur hambatan listrik AC (bolak-balik)

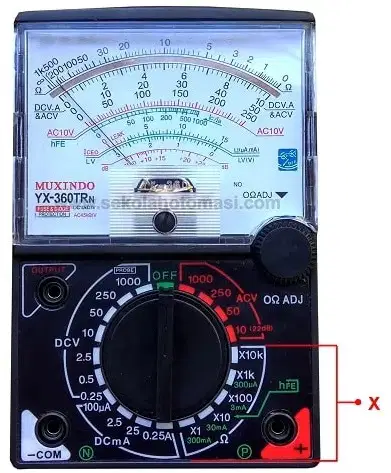

14.

Perhatikan gambar berikut, tanda X pada multimeter menunjukkan

a)

skala

b)

pengali ohm

c)

zero adjust screw

d)

saklar pemilih (selector switch)

e)

batas ukur DC

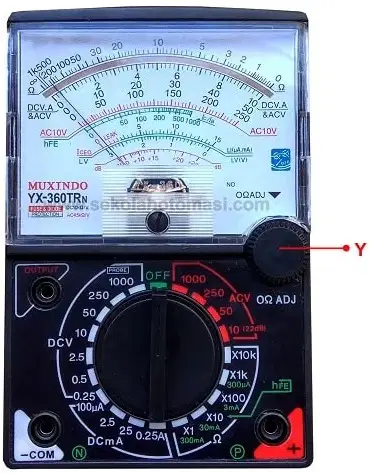

15.

Perhatikan gambar berikut, tanda pada multimeter menunjukkan

a)

skala

b)

pengali ohm

c)

zero adjust screw

d)

saklar pemilih (selector switch)

e)

batas ukur DC

16.

Perhatikan gambar berikut, tanda no 3 pada multimeter menunjukkan

a)

skala

b)

pengali ohm

c)

zero adjust screw

d)

saklar pemilih (selector switch)

e)

batas ukur DC

17.

Perhatikan gambar berikut, tanda no 6 pada multimeter menunjukkan

a)

skala

b)

pengali ohm

c)

zero adjust screw

d)

saklar pemilih (selector switch)

e)

Probe Positif

18.

Perhatikan gambar berikut, tanda no 4 pada multimeter menunjukkan

a)

skala

b)

pengali ohm

c)

zero adjust screw

d)

saklar pemilih (selector switch)

e)

batas ukur DC

19.

Apabila batas ukur voltmeter DC (VDC) pada angka 50. Berapa volt tegangan yang terukur oleh alat ukur tersebut.

a)

4 Volt

b)

8 Volt

c)

20 Volt

d)

100 Volt

e)

250 Volt

20.

Apabila saklar pemilih (selector switch) pada multimeter terletak pada posisi X100. Berdasarkan gambar tersebut, berapakah nilai yang terukur oleh alat ukur tersebut

a)

1 Ω

b)

10 Ω

c)

100 Ω

d)

1000 Ω

e)

10000 Ω

21.

Alat yang digunakan untuk mengukur suatu besaran atau nilai disebut…

a)

Meteran

b)

Instrumen pengukuran

c)

Penggaris

d)

Timbangan

e)

Jangka

22.

Sebelum menggunakan alat ukur dengan penunjukan jarum, maka hal yang perlu diperhatikan adalah mengatur…

a)

Skala

b)

Jarum

c)

Cermin

d)

Probe

e)

Posisi

23.

Dua buah jarum yang terhubung dengan kabel biasanya berwarna merah dan hitam pada AVO meter, yang digunakan untuk melakukan pengukuran listrik disebut…

a)

Skala

b)

Jarum

c)

Cermin

d)

Probe

e)

Posisi

24.

Alat yang digunakan untuk mengukur nilai tegangan listrik disebut…

a)

Ampere meter

b)

Volt meter

c)

Watt meter

d)

Ohm meter

e)

Bar Meter

25.

Alat yang digunakan untuk mengukur nilai arus listrik disebut…

a)

Ampere meter

b)

Volt meter

c)

Watt meter

d)

Ohm meter

e)

Bar Meter

26.

Alat yang digunakan untuk mengukur nilai daya listrik disebut…

a)

Ampere meter

b)

Volt meter

c)

Watt meter

d)

Ohm meter

e)

Bar Meter

27.

Alat yang digunakan untuk mengukur nilai hambatan listrik disebut…

a)

Ampere meter

b)

Volt meter

c)

Watt meter

d)

Ohm meter

e)

Bar Meter

28.

Alat yang bisa digunakan untuk mengukur nilai tegangan, arus dan tahanan listrik disebut…

a)

Clam meter

b)

Potensio meter

c)

Osciloscope

d)

Multi meter

e)

Bar Meter

29.

Alat yang bisa digunakan untuk mengukur besarnya suatu gelombang listrik disebut…

a)

Clam meter

b)

Potensio meter

c)

Osciloscope

d)

Multi meter

e)

Bar Meter

30.

Sebelum melakukan pengukuran resistansi, maka harus menepatkan jarum pada posisi 0 (nol). Hal ini disebut dengan…

a)

Pengukuran tahanan

b)

Uji coba probe

c)

Kalibrasi

d)

Pengukuran tegangan

e)

Pengukuran Arus

31.

Untuk mengukur tegangan listrik AC, maka selector switch pada AVO meter harus pada posisi…

a)

Ω

b)

ACV

c)

DCV

d)

DCA

e)

AC A

32.

Untuk mengukur tegangan listrik DC, maka selector switch pada AVO meter harus pada posisi…

a)

Ω

b)

ACV

c)

DCV

d)

DCA

e)

AC A

33.

Untuk mengukur arus listrik AC, maka selector switch pada AVO meter harus pada posisi…

a)

Ω

b)

ACV

c)

DCV

d)

DCA

e)

AC A

34.

Untuk mengukur arus listrik DC, maka selector switch pada AVO meter harus pada posisi…

a)

Ω

b)

ACV

c)

DCV

d)

DCA

e)

AC A

35.

Untuk mengukur tahanan listrik, maka selector switch pada AVO meter harus pada posisi…

a)

Ω

b)

ACV

c)

DCV

d)

DCA

e)

AC A

36.

ika jarum menunjuk dan berhenti di tengah-tengah angka 10 dan 5 pada ohm meter skala x100, maka berapakah nilai tahanannya…

a)

80 Ω

b)

70 Ω

c)

60 Ω

d)

75 Ω

e)

65 Ω

37.

Jika jarum menunjuk dan berhenti di angka 2 lebih satu garis pada VDC skala 10, maka berapakah nilai tegangannya…

a)

2,2 VDC

b)

2,4 VDC

c)

2,6 VDC

d)

2,2 VAC

e)

2,0 VAC

38.

Jika jarum menunjuk dan berhenti di angka 200 lebih 4 garis pada VAC skala 250, maka berapakah nilai tegangannya…

a)

210 VAC

b)

220 VAC

c)

240 VAC

d)

220 VDC

e)

200 VAC

39.

Jika jarum menunjuk dan berhenti di angka 150 pada ampere meter skala 2.5 mA, maka berapakah nilai arusnya…

a)

150 mA

b)

15 mA

c)

0,15 mA

d)

1,5 mA

e)

0,015 mA

40.

Jika jarum menunjuk dan berhenti di tengah-tengah angka 100 dan 150 pada ampere meter skala 0.25A, maka berapakah nilai arusnya…

a)

125 A

b)

12,5 A

c)

1,25 A

d)

0,125 A

e)

0,0125 A

41.

Dari gambar yang ada menunjukkan bahwa hasil pengujian transistor tersebut adalah transistor jenis

a)

NPN

b)

PNP

c)

Jengkol

d)

NNP

e)

NPP

42.

Dari gambar yang ada menunjukkan bahwa hasil pengujian transistor tersebut adalah transistor jenis

a)

NPN

b)

PNP

c)

Jengkol

d)

NNP

e)

NPP

43.

Pada gambar transistor jengkol tersebut no berapakah yang menunjukkan kaki basis

a)

1

b)

2

c)

3

d)

4

e)

5

44.

Pada gambar transistor jengkol tersebut no berapakah yang menunjukkan kaki emittor

a)

1

b)

2

c)

3

d)

4

e)

5

45.

Pada gambar transistor jengkol tersebut no berapakah yang menunjukkan kaki kolektor

a)

1

b)

2

c)

3

d)

4

e)

5

46.

Peralatan untuk mengukur tegangan batray...

a)

Tachometer

b)

Volt meter dc

c)

Volt meter ac

d)

Radiator pressure tester

e)

Compresion tester

47.

Manakah pembacaan skala hasil pengukuran ohmmeter dengan skala x10Ω yang benar

a)

32 ohm

b)

26 ohm

c)

23 ohm

d)

260 ohm

e)

6 ohm

48.

Berapakah tegangan baterai yang biasa digunakan untuk peralatan elektronika seperti remote AC, mainan anak anak, dan yang lainnya

a)

1 V

b)

1,2 V

c)

1,4 V

d)

1,5 V

e)

1,6 V

49.

Alat Ukur osiloskop selain dapat digunakan untuk mengukur gelombang AC, juga dapat digunakan untuk mengukur

a)

Hambatan

b)

Arus

c)

Tegangan

d)

Daya

e)

Frekuensi

50.

Apakah nama alat ukur untuk Fiber Optic berdasarkan gambar disamping

a)

OTDR

b)

OPM

c)

Fusion Slicer

d)

Optic Jointwit

e)

Multi F.O
