DPOI 3a 2

Total questions: 42

Worksheet time: 21mins

Name
Class
Date
1.

A cosa servono le linee sottili a tratti?

a)

rappresentano i bordi del pezzo

b)

rappresentano gli assi del pezzo

c)

rappresentano i bordi nascosti del pezzo

d)

sono linee di costruzione

e)

non esistono nella normativa

2.

Il disegno in figura rappresenta le proiezioni ortogonali di:

a)

un rettandolo

b)

un cubo

c)

un quadrato

d)

un parallelepipedo

e)

una scatola

3.

In una scala di ingrandimento 5:1, a quanto corrisponde nella realtà  un valore quotato di 10 mm?

a)

5 dm

b)
100 cm
c)

1 cm

d)
5 mm
e)

non si può dire

4.

Le quote nel disegno tecnico devono essere rappresentate:

a)

Tutte sulla vista principale del disegno

b)

In maniera omogenea nelle viste del disegno e senza ripetizioni

c)

In tutte le viste tranne le sezioni

d)

In tutte le viste dove servono alla comprensione del disegno, anche ripetendosi

e)

Possono essere omesse

5.

La seguente Fiat Punto è stata rappresentata secondo il metodo:

a)

Europeo

b)

Americano

c)

Nessuna delle precedenti

d)

Non è possibile stabilirlo

e)

Delle frecce

6.

Questo simbolo rappresenta:

a)

Il metodo di rappresentazione EUROPEO

b)

Metodo di rappresentazione secondo assonometria cavaliera

c)

Il metodo di rappresentazione AMERICANO

d)

Nessuna delle precedenti in quanto bisognerebbe prima osservare il disegno cui si riferisce

e)

Il simbolo non è corretto

7.

Con quale matita è più facile disegnare una linea di tipo GROSSA:

a)

Con una HB

b)

Con una H

c)

Con una B

d)

Con una 3B

e)

Le matite sono tutte uguali

8.

La campitura in una vista in sezione rappresenta:

a)

La parte di materiale che "taglio" in una sezione

b)

Il riquadro in basso a destra dove inserisco le info del disegno tecnico

c)

Un ingrandimento del disegno

d)

Una zona trattata termicamente del pezzo

e)

Una zona importante del pezzo

9.

La scala 1:2 è:

a)

Una scala di ingrandimento

b)

Una scala di riduzione

c)

Una scala consigliata di ingrandimento

d)

Una scala usata solo in Europa

e)

Una scala per le assonometrie

10.

Nei disegni tecnici meccanici le quote sono indicate con l'unità di misura del

a)

mm

b)

cm

c)

dm

d)

m

e)

la più adatta

11.

In uno stesso disegno possono essere presenti più tipologie di frecce terminali associate alle linee di misura?

a)

si

b)

no

c)

in parte

d)

dipende

e)

su viste diverse

12.

La posizione di un foro si quota considerando cosa ?

a)

il suo contorno

b)

il punto coincidente con il suo asse

c)

il suo diametro

d)

il suo raggio

e)

la distanza dalla base

13.

Cosa bisogna indicare per quotare uno smusso ?

a)

l'angolo e la lunghezza in direzione assiale

b)

l'angolo solo se diverso da 45° e la direzione assiale sempre

c)

solo l'angolo

d)

non esiste una regola

e)

l'angolo e la lunghezza in direzione radiale

14.

Scegli la corretta sezione tra quelle proposte

a)
b)
c)
d)
e)
15.

Scegli la corretta sezione tra quelle proposte

a)
b)
c)
d)
e)
16.

Quale delle seguenti affermazioni NON è corretta rispetto alle linee di riferimento di una quota:

a)

Sono perpendicolari alla linea di misura

b)

Non toccano la linea di misura

c)

Sono parallele tra di loro

d)

Possono anche andare oltre l'intersezione con la linea di misura per maggiore chiarezza

e)

Non hanno la quota scritta sopra

17.

Osservare la figura relativa ad un ALBERO FLANGIATO e rispondere alle seguenti domande:

1) Qual è la scala utilizzata per il disegno?

2) Quale sistema di quotatura è stato utilizzato?

3) Perché la quota 115 è posta tra parentesi e come si chiama?

4) Qual è il valore degli smussi non quotati?

5) Ci sono raccordi? Se si, qual è il loro valore?

6) Quanti sono i fori con diametro 9? Come sono disposti sul pezzo?

7) Ci sono tratti non cilindrici? Se ci sono, che forma hanno? Da quale segno grafico si capisce?

8) Quanto è profondo il foro assiale con diametro 8?

9) Quanto è lungo il perno di diametro 25? Lo smusso è incluso nella quota? Risulta corretto inserire il simbolo del diametro Ø prima della sua quota o si poteva omettere?

10) Quanto è lungo il tratto assiale di albero rettificato?

11) Con quale materiale deve essere realizzato l'albero?

12) Quante viste dell'albero sono presenti nel disegno? Ci sono sezioni? Se si di che tipo?

4 lines
18.

Quale delle seguenti affermazioni NON è corretta rispetto alla linea di misura di una quota:

a)

Ha la quota scritta sopra

b)

Risulta parallela alle linee di riferimento

c)

Viene realizzata con il tratto continuo sottile

d)

Risulta perpendicolare alle linee di riferimento

e)

Nessuna delle precedenti

19.

Quale delle seguenti affermazioni è corretta rispetto alla quotatura di un diametro:

a)

Si indica sempre col simbolo Ø

b)

Si indica col simbolo Ø solo se si sta quotando direttamente il diametro di una circonferenza

c)

Si utilizza la lettera M

d)

Si utilizza la lettera R

e)

Nessuna delle precedenti risulta corretta

20.

Quale delle seguenti affermazioni è corretta rispetto alla quotatura di uno smusso:

a)

Si indica col simbolo S

b)

Si indica col simbolo Ø

c)

Si quota in senso assiale, lunghezza X angolo

d)

Si quota in senso radiale, lunghezza X angolo

e)

Nessuna delle precedenti risulta corretta

21.

Non esistono quote:

a)

Precedute dal simbolo S

b)

Precedute dal simbolo Ø

c)

Precedute dal simbolo di un quadrato

d)

Sottolineate

e)

Nessuna delle precedenti risulta corretta

22.

La quotatura sovrapposta si applica:

a)

quando ho già altre quote sovrapposte

b)

quando manca lo spazio per le quote in parallelo

c)

ogni qualvolta è possibile farlo

d)

solo sulle piastre

e)

non si usa più

23.

La quotatura nell'immagine è realizzata con il sistema:

a)

Serie

b)

Coordinate polari

c)

Coordinate cartesiane

d)

Sovrapposte

e)

Combinato

24.

I particolari molto piccoli di un pezzo meccanico, come devono essere quotati?

a)

Si evita di quotarli se le quote non ci stanno sul foglio.

b)

Occorre indicarli con una lettera e rappresentarli con scala ingrandita.

c)

Si evita di quotarli per non perdere tempo.

d)

Si può fare una sezione.

e)

Si può fare una vista laterale.

25.

Cosa rappresenta la figura?

a)

Una vite quotata

b)

Una madrevite quotata

c)

Un bullone quotato

d)

Una filettatura esterna quotata

e)

Nessuna delle altre risposte risulta corretta

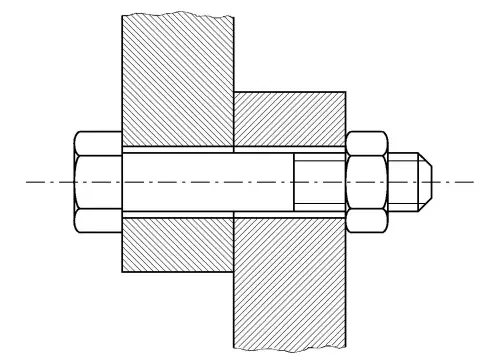

26.

Cosa rappresenta la figura?

a)

Un collegamento a bullone

b)

Un collegamento con vite mordente

c)

Un collegamento non filettato

d)

Un collegamento a bullone con rondella

e)

Nessuna delle altre risposte risulta corretta

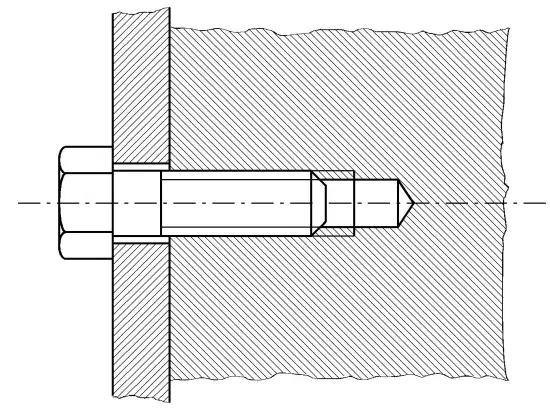

27.

Quale delle seguenti affermazioni relative al disegno in figura risulta corretta?

a)

Rappresenta un collegamento a bullone

b)

Rappresenta un collegamento con vite mordente

c)

Non rappresenta un collegamento filettato

d)

Rappresenta un collegamento con doppio foro passante

e)

Nessuna delle altre risposte risulta corretta

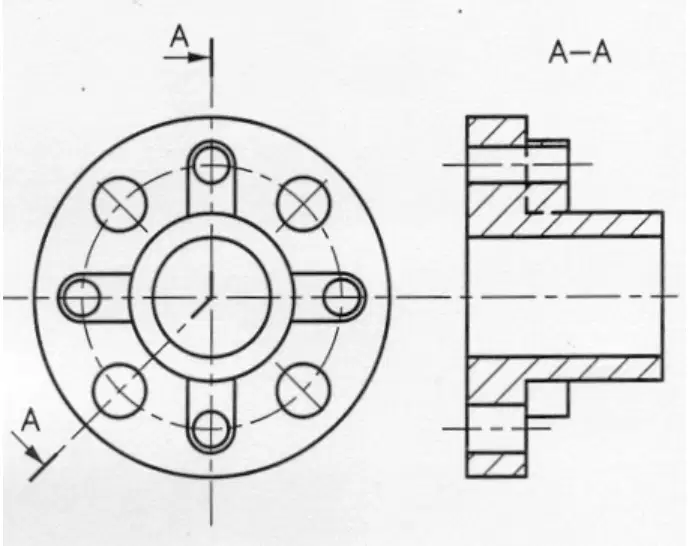

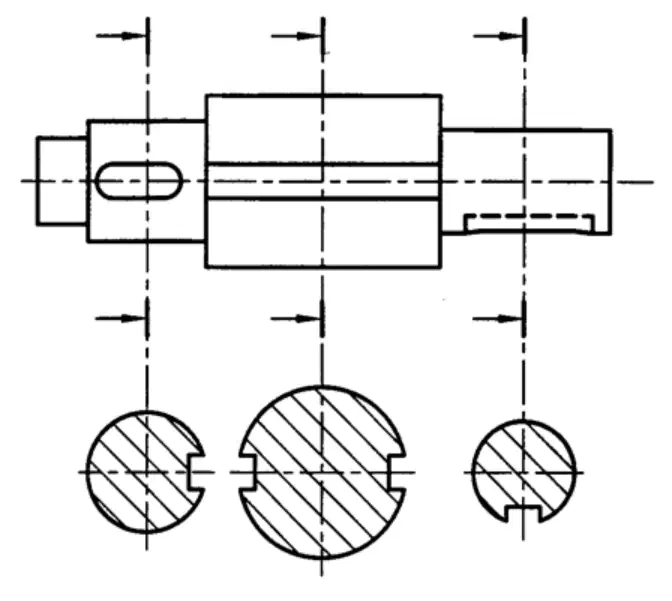

28.

Quale delle seguenti affermazioni relative al disegno in figura risulta corretta?

a)

La sezione A-A non è necessaria

b)

La sezione A-A è una sezione deviata

c)

La sezione A-A è una sezione sfalsata

d)

Le viste sono collocate secondo il metodo americano

e)

Nessuna delle altre risposte risulta corretta

29.

Quale delle seguenti affermazioni relative al disegno in figura risulta corretta?

a)

Alle sezioni mancano le lettere di riferimento della vista, dunque il disegno non è corretto

b)

Le sezioni sono del tipo sfalsato

c)

Le sezioni sono del tipo deviato

d)

Le sezioni sono del tipo in luogo

e)

Nessuna delle altre risposte risulta corretta

30.

Quale delle seguenti affermazioni relative al disegno in figura risulta corretta?

a)

Rappresenta un collegamento a bullone

b)

Rappresenta un collegamento con vite mordente

c)

Non rappresenta un collegamento filettato

d)

Rappresenta un collegamento con doppio foro passante

e)

Nessuna delle altre risposte risulta corretta

31.

Qual è uno degli scopi della normazione del disegno tecnico?

a)

Aumentare i costi di produzione

b)

Ordinare e razionalizzare un campo complesso come quello della meccanica

c)

Ridurre i tempi di esecuzione del disegno

d)

Limitare l'innovazione meccanica e tecnologica

e)

Nessuna delle risposte presenti è corretta

32.

Qual è la rappresentazione migliore di un oggetto simmetrico mediante una vista in sezione?

a)

Sezione completa

b)

Sezione esplosa

c)

Semi sezione

d)

Sezione parziale

e)

Sezione locale

33.

Quale metodo di proiezione utilizza raggi proiettanti paralleli?

a)

Proiezione obliqua

b)

Proiezione assonometrica

c)

Proiezione prospettica

d)

Proiezione ortogonale

e)

Nessuna delle altre riposte risulta corretta

34.

Qual è la funzione delle sezioni nei disegni tecnici?

a)

Ridurre il numero di viste

b)

Decorare il disegno con la campitura

c)

Evidenziare la geometria interna di un componente

d)

Mostrare meglio i contorni esterni

e)

Nessuna delle altre risposte risulta corretta

35.

Nel disegno tecnico che rappresentazione si usa?

a)

conica

b)

prospettica

c)

proiezioni ortogonali

d)

assonometrica

e)

cavaliera

36.

Un lamierino è spesso 0,1 mm.

A quanti micron equivale..

a)

1

b)

10

c)

100

d)

1000

e)

0,1

37.

Selezionare l'immagine corrispondente alla vista F

a)
b)
c)
d)
38.

Selezionare l'immagine corrispondente alla vista A

a)
b)
c)
d)
39.

Descrivi ed evidenzia vantaggi/svantaggi del collegamento a bullone ed a vite mordente.

4 lines
40.

Descrivi il collegamento con vite prigioniera:

4 lines
41.

Descrivi ed evidenzia vantaggi/svantaggi della quotatura in parallelo rispetto alla quotatura in serie.

4 lines
42.

Rappresenta approssimativamente una filettatura interna di un foro cieco in una piastra, mediante una vista in sezione parziale:
