TRY OUT KK XII TKR

Total questions: 20

Worksheet time: 10mins

Name
Class
Date
1.

Gambar menunjukkan langkah pemeriksaan:

a)

Tahanan rotor coil

b)

Sirkuit terbuka pada stator coil

c)

Sirkuit terbuka pada rotor coil

d)

Ground test pada stator coil

e)

Ground test pada rotor coil

2.

Pada saat pemeriksaan kumparan skunder koil pengapian, bagian yang diukur adalah:

a)

Terminal positif baterai dengan terminal tegangan tinggi koil pngapian

b)

Terminal negatif baterai dengan terminal negatif koil pnegapian

c)

Terminal negatif koil pengapian dengan terminal tegangan tinggai koil pengapian

d)

Terminal positif koil pengapian dangan terminal negatit koil pengapian

e)

Terminal positif koil pengapian dengan terminal tegangan tinggi koil pengapian

3.

Pada sistem pemindah tenaga mobil terdapat sistem kopling, Komponen ini sangat penting karena:

a)

Mengubah perbandingan gigi agar mendapatkan momen yang sempurna

b)

Menyalurkan putaran mesin ke roda belakang

c)

Memutus dan menghubungan putaran transmisi dengan roda

d)

Menyalurkan putaran dari fly wheel ke transmisi

e)

Menambah putaran fly wheel sehingga gear ratio transmisi semakin besar

4.

Saat melakukan overhaul (OH) engine, dilakukan pemeriksaan kepala silinder. Hasil pengukuran menunjukan kepala silinder mengalami distorsi, kondisi dapat disebabkan karena:

a)

Momen pengencangan baut kepala silinder tidak rata

b)

Pelumasan tidak lancar

c)

Penggunaan coolant tidak sesuai

d)

Adanya kebocoran kompresi

e)

Celah katup terlalu rapat

5.

Gambar menunjukkan langkah pemeriksaan:

a)

Diameter piringan cakram

b)

Run Out piringan cakram

c)

Keausan piringan cakram

d)

Ketebalan piringan cakram

e)

Putaran piringan cakram

6.

Bagian dari sistem rem tromol yang berfungsi menekan sepatu rem pada saat proses pengereman yaitu:

a)

Brake booster

b)

Brake shoe

c)

Brake lining

d)

Wheel cylinder

e)

Master cylinder

7.

gambar berikut merupakan langkah pemeriksaan

a)

diameter silinder

b)

kedalaman silinder

c)

keovalan dan ketirusan silinder

d)

kebengkokan silinder

e)

volume silinder

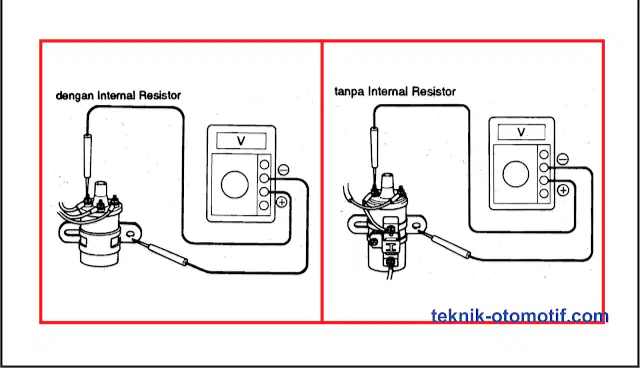

8.
a)

tahanan primer koil pengapian

b)

tahanan skunder koil pengapian

c)

tahanan isolasi koil pengapian

d)

tegangan koil pengapian

9.

gambar menunjukkan langkah pemeriksaan:

a)

field coil

b)

armature coil

c)

pull in coil

d)

hold in coil

e)

panjang sikat

10.

Pada kemasan oli tertera kode SAE 10W-40, kode SEA tersebut menunjukkan:

a)

Kualitas oli

b)

Viskositas oli

c)

Merek oli

d)

Aditif oli

e)

Kuantitas oli

11.

Pada saat pemeriksaan kumparan pull in coil, bagian dari magnetic switch yang diukur adalah:

a)

Terminal 50 dengan terminal 30

b)

Terminal C dengan terminal 30

c)

Terminal 30 dengan terminal 87

d)

Terminal 50 dengan terminal C

e)

Terminal M dengan terminal C

12.

Pada saat pemeriksaan ground test pada armature starter, bagian yang diukur adalah:

a)

Pemeriksaan hubungan antara terminal 50 dengan massa

b)

Pemeriksaan hubungan antara terminal C dengan terminal massa

c)

Pemeriksaan hubungan antara segmen komutator dengan massa

d)

Pemeriksaan hubungan antara ujung sikat dengan massa

e)

Pemeriksaan hubungan antara ujung field coil dengan massa

13.

Stator coil pada alternator menghasilkan arus listrik AC, pada kendaraan ringan sistem kelistrikannya menggunakan arus DC. Oleh sebab itu arus AC tersebut harus diubah menjadi arus DC, apa nama komponen pada sistem pengisian alternator yang berfungsi untuk mengubah arus AC menjadi arus DC:

a)

Rotor coil

b)

IC regulator

c)

Slip ring

d)

Brush

e)

Rectifier

14.

Jika hold in coil pada solenoid putus apa yang terjadi:

a)

Putaran starter tidak berhenti

b)

Pull in coil tidak dapat menarik plunger

c)

Putaran starter berat

d)

Putaran pinion terputus-putus

e)

Pinion gear bergerak maju mundur

15.

Tegangan yang dihasilkan sistem pengisian terlalu rendah atau kurang dari standar 13,5-14,5 volt. Faktor penyebabnya adalah sebagai berikut, kecuali:

a)

Slip ring kotor

b)

Rectifier rusak

c)

Elektrolit baterai kurang

d)

Rotor coil bocor

e)

V-belt kendor

16.

Pedal rem terasa keras pada saat mesin hidup, kemungkinan penyebabnya adalah:

a)

Kampas rem aus

b)

Tromol rem aus

c)

Cakram tidak rata

d)

Terdapat udara pada saluran minyak rem

e)

Kerusakan pada booster rem

17.

gambar menunjukkan langkah pemeriksaan:

a)

end play crankshaft

b)

run out crankshaft

c)

keovalan crank journal

d)

ketirusan crank journal

e)

keovalan crank pin

18.

pemeriksaan apa yang ditunjukkan oleh gambar?

a)

Pemeriksaan kebocoran oli

b)
Pemeriksaan kebocoran radiator
c)
Pemeriksaan permukaan kepala silinder
d)

Pemeriksaan permukaan silinder blok

e)

pemeriksaan jalur pendingin pada kepala silinder

19.

gambar menunjukkan transmisi pada berada pada posisi:

a)

kecepatan rendah

b)

mundur

c)

kecepatan sedang

d)

kecepatan tinggi

e)

maju

20.

proses apa yang ditunjukkan oleh gambar:

a)

Memasang rocker arm

b)

Menyetel celah katup

c)

Mengukur pegas katup

d)

Melepas pegas katup

e)

Melepas rocker arm
