WorksheetsÔn Tập Giữa HK2-CNCN Khối 10
Total questions: 27
Worksheet time: 15mins
Phần mềm AutoCAD phù hợp sử dụng trong các lĩnh vực:
thiết kế cơ khí, thiết kế phim hoạt hình.
thiết kế xây dựng, thiết kế bản đồ trắc địa.
thiết kế xây dựng, thiết kế cơ khí.
thiết kế cơ khí, thiết kế mỹ thuật.
Đối với ren nhìn thấy, vòng đỉnh ren vẽ bằng nét gì?
Nét liền mảnh
Nét liền đậm
Nét gạch chấm mảnh
Nét đứt mảnh

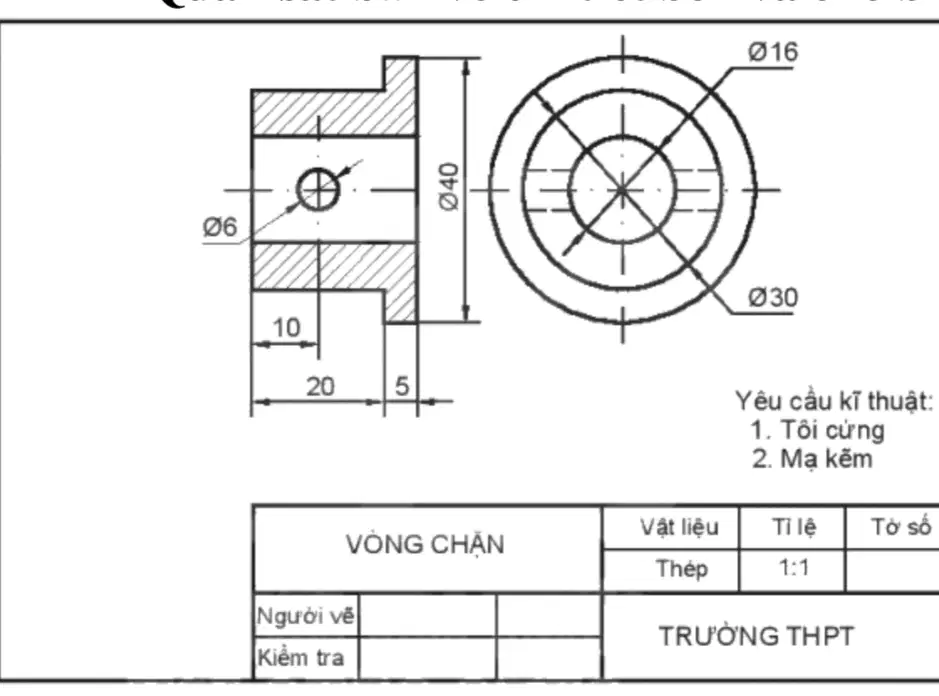

Quan sát bản vẽ và cho biết kích thước khối trụ lớn nhất là:
đường kính 40mm, chiều cao 5mm
đường kính 40mm, chiều cao 10mm
đường kính 40mm, chiều cao 20mm
đường kính 40mm, chiều cao 25mm

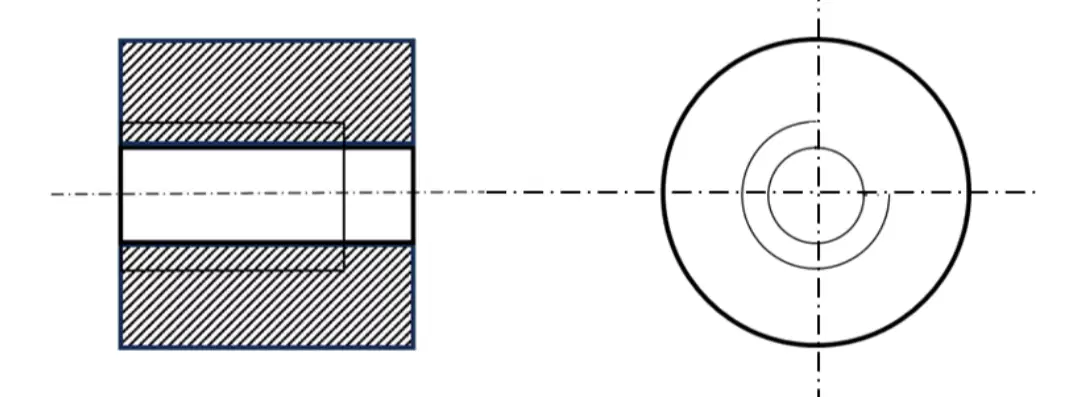

Hình ảnh biểu diễn ren lỗ hình bên sai ở chỗ nào?
Đường chân ren, đường vòng đỉnh ren
Đường vòng đỉnh ren, đường chân ren
Đường giới hạn ren, đường vòng đỉnh ren
Đường chân ren, đường đỉnh ren
Hình ảnh mô tả đến bước nào của lập bản vẽ mặt bằng?
Ghi kích thước
Vẽ đường bao quanh của hệ thống các cột, tường và vách ngắn.
Vẽ hệ thống trục của các tường hoặc cột bằng nét gạch chấm mảnh.
Vẽ kí hiệu cầu thang các tầng
Đối với ren nhìn thấy, đường chân ren vẽ bằng nét gì?
Nét liền mảnh
Nét liền đậm
Nét đứt mảnh
Nét gạch chấm mảnh
Trong phần mềm AutoCAD, để vẽ 1 hình chữ nhật có góc bo tròn ta dùng các lệnh nào?
Rectangle, Chamfer
Rectangle, Fillet
Rectangle, Trim
Rectangle, Arc
Hình ảnh biểu diễn ren trục hình bên sai ở chỗ nào?
Đường vòng đỉnh ren, đường vòng chân ren
Đường giới hạn ren, đường vòng đỉnh ren
Đường đỉnh ren, đường chân ren
Đường chân ren, đường giới hạn ren

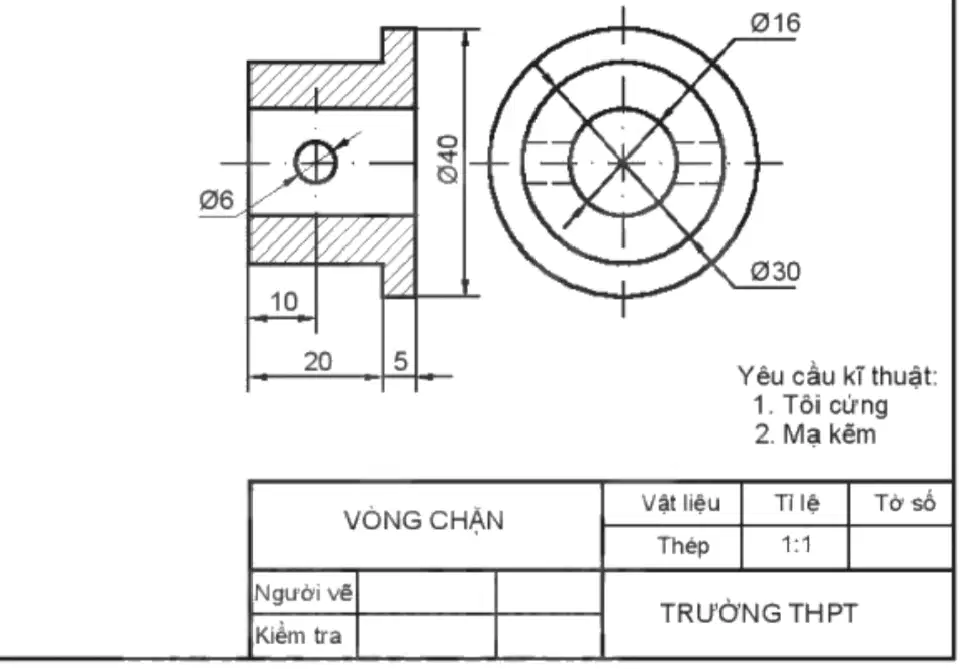

Quan sát bản vẽ chi tiết bên và cho biết tên sản phẩm là gì?
Thép
Vòng chặn
Tôi cứng
Mạ kẽm
Lệnh vẽ hình tròn trong phần mềm AutoCAD là?
Circuit
Circle
Round
Rectangle
Mặt bằng là gì?
Là hình cắt bằng với các mặt phẳng cắt tưởng tượng nằm ngang đi qua cửa sổ của ngôi nhà.
Là hình chiếu vuông góc của ngôi nhà lên mặt phẳng thẳng đứng để thể hiện hình dáng kiến trúc bên ngoài ngôi nhà.
Là hình cắt thu được khi dùng mặt phẳng cắt tưởng tượng thẳng đứng cắt qua không gian trống của ngôi nhà.
Là hình chiếu bằng của ngôi nhà, thể hiện hình dáng kiến trúc bên trong ngôi nhà.
Đối với ren nhìn thấy, đường đỉnh ren vẽ bằng nét gì?
Nét đứt mảnh
Nét liền mảnh
Nét gạch chấm mảnh
Nét liền đậm
Trên bản vẽ lắp, hình biểu diễn:
Gồm kích thước chung và kích thước lắp giữa các chi tiết.
Thể hiện hình dạng và vị trí của chi tiết trong sản phẩm.
Gồm thông tin tên các chi tiết, số lượng và vật liệu chế tạo
Gồm các nội dung quản lí bản
Thứ thự ghi kí hiệu ren là:
đường kính ren, bước ren, hướng xoắn ren, loại ren
bước ren, hướng xoắn ren, loại ren, đường kính ren.
hướng xoắn ren, đường kính ren, loại ren, bước ren
loại ren, đường kính ren, bước ren, hướng xoắn của ren.
Đâu là hình biểu diễn chính của ngôi nhà?
Mặt bằng, mặt đứng, hình cắt.
Các hình chiếu vuông góc.
Hình chiếu trục đo.
Hình chiếu phối cảnh.
Hình ảnh bên là kí hiệu của đồ đạc gì trong ngôi nhà?
Bàn ghế làm việc
Bộ bàn ăn
Bộ bàn ghế tiếp khách
Bàn làm việc
Trong phần mềm AutoCAD, để tạo ra các đối tượng có hình dạng giống nhau, ta dùng lệnh nào?
Multiply
Double
Offset
Copy
Đối với ren nhìn thấy, đường giới hạn ren vẽ bằng nét gì?
Nét liền đậm
Nét đứt mảnh
Nét liền mảnh
Nét gạch chấm mảnh
Quan sát bản vẽ chi tiết bên và cho biết tỉ lệ bản vẽ là tỉ lệ gì?
Thu nhỏ
Nguyên hình
Phóng to
Phóng to gấp đôi
Một ren trục được kí hiệu M10x1, thì có bước ren là:
1mm
10mm
10mm2
1mm2
Một nhóm học sinh đang thảo luận về cách đọc một loại ren có kí hiệu Tr20 x 2LH. Các bạn đã đưa ra những nhận định sau, em hãy nhận xét đúng hay sai.
Là ren thang và ren xoắn trái.
Là ren vuông và xoắn trái.
Đường kính của ren là 20mm, bước ren là 2mm.
Là ren thang và ren xoắn phải.
Một nhóm học sinh đang thảo luận về các bước vẽ 2 hình chiếu như hình bên. Các bạn đã đưa ra những nhận định sau, em hãy nhận xét đúng hay sai.
Chỉ cần dùng 1 layer để vẽ hình chiếu như hình.
Hình chiếu đứng có thể được vẽ bằng 1 lệnh Like
Hình chiếu bằng chỉ cần dùng lệnh Rectangle
Để vẽ nhanh hình tròn nhỏ phía trong hình chiếu bằng ta dùng lệnh Offset
Một nhóm học sinh đang thảo luận về cách biểu diễn ren khuất. Các bạn đã đưa ra những nhận định sau, em hãy nhận xét đúng hay sai.
Đường vòng đỉnh ren được vẽ ¾.
Đường đỉnh ren, chân ren, giới hạn ren được vẽ bằng nét đứt mảnh.
Ren khuất là ren lỗ khi chưa bị cắt.
Đường đỉnh ren, chân ren, giới hạn ren được vẽ bằng nét liền đậ m; đường vòng đỉnh ren , đường vòng chân ren được vẽ bằng nét liền mảnh.

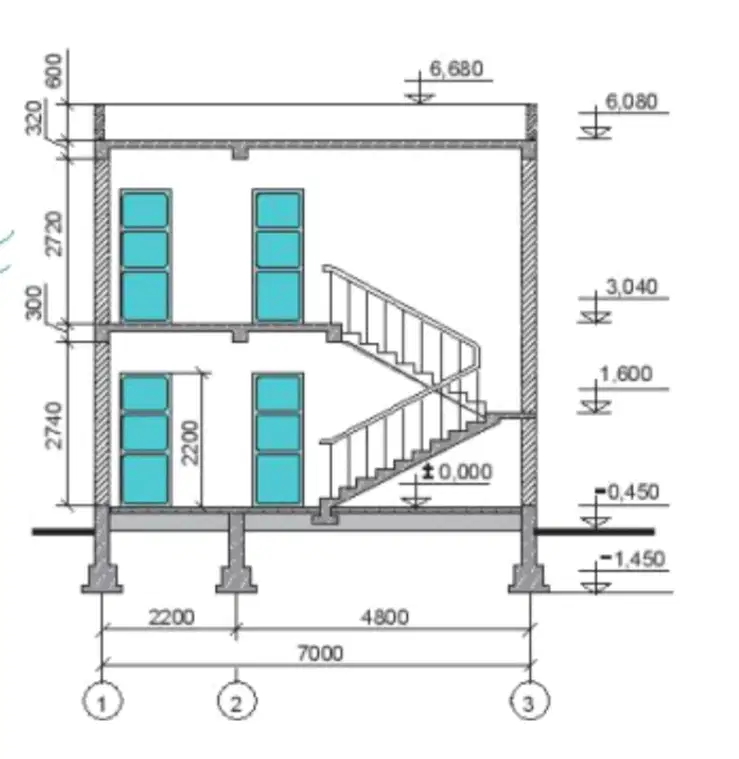

Một nhóm học sinh đang thảo luận đọc mặt cắt ngôi nhà như hình bên. Các bạn đã đưa ra những nhận định sau, em hãy nhận xét đúng hay sai.
Ngôi nhà cao 7,13m tính từ nền nhà.
Nền nhà cao 450mm tính từ mặt đất
Ngôi nhà có 1 tầng
Chiều cao tầng 1 là 2,74m
Một nhóm học sinh đang thảo luận về chủ đề bản vẽ xây dựng. Các bạn đã đưa ra những nhận định sau, em hãy nhận xét đúng hay sai.
Bản vẽ xây dựng phổ biến nhất là bản vẽ nhà.
Trình tự đọc bảng vẽ nhà là: đọc mặt đứng, đọc mặt bằng, đọc mặt cắt.
Bản vẽ kiến trúc nhà xưởng không phải là bản vẽ xây dựng mà là bản vẽ cơ khí. Vì nhà xưởng thường làm bằng thép.
Kích thước chiều cao của ngôi nhà được thể hiện trên mặt đứng.
Một nhóm học sinh đang thảo luận về phần mềm AutoCad. Các bạn đã đưa ra những nhận định sau, em hãy nhận xét đúng hay sai.
Có 2 cách kích hoạt lệnh vẽ đường thẳng: chọn biểu tượng like trên thanh công cụ, nhập lệnh l và enter.
Để bật/tắt chức năng bắt điểm tự động ta dùng phím F8.
Khi khởi động phần mềm, giao diện phần mềm Autocad gồm 4 thành phần chính: thực đơn, công cụ, vùng đồ họa, dòng lệnh.
Fillet là lệnh dùng để nối 2 đường thẳng bằng 1 cung tròn

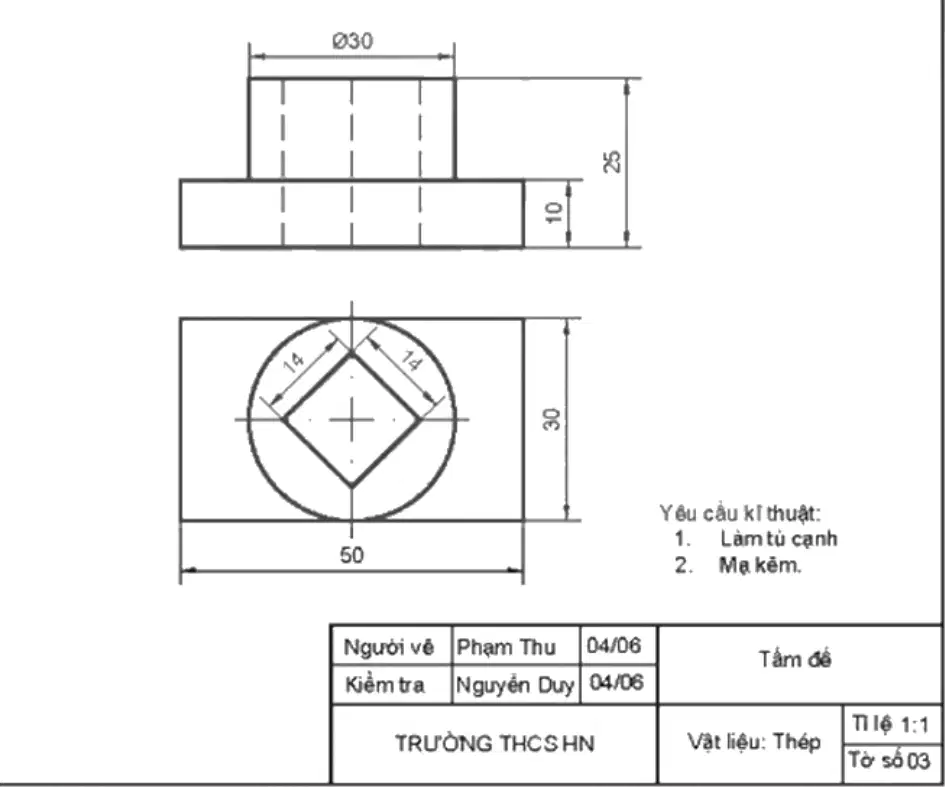

Một nhóm học sinh đang thảo luận về cách đọc bản vẽ chi tiết như hình. Các bạn đã đưa ra những nhận định sau, em hãy nhận xét đúng hay sai.
Tên chi tiết là tấm đế, với tỉ lệ vẽ 1:1.
Bản vẽ gồm hình chiếu đứng và hình chiếu cạnh.
Kích thước chung của chi tiết (dài, rộng, cao) lần lượt là: 50mm, 30mm, 25mm.
Yêu cầu gia công làm tù cạnh, xử lí đánh bóng bề mặt.
