WorksheetsWymiarowanie rysunku technicznego budowlanego.
Total questions: 9
Worksheet time: 5mins

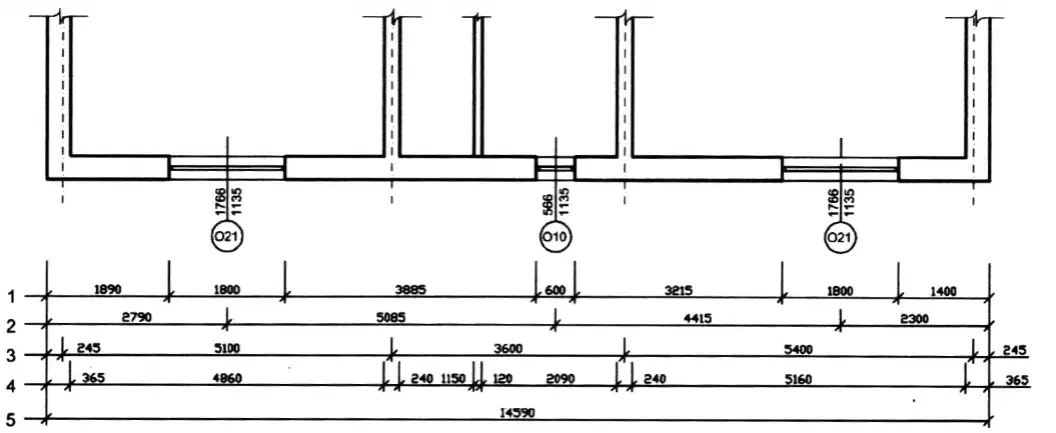

Która linia wymiarowa powinna być zastosowana jako pierwsza przy wymiarowaniu ściany zewnętrznej budynku zgodnie z PN-B-01029:2000?
Wymiary szczegółowe.
Wymiary modularne.
Wymiary zewnętrzne obrysu.
Jak należy podawać wymiary otworów okiennych według PN-B-01029:2000?
W liczniku szerokość, w mianowniku wysokość.
W liczniku wysokość, w mianowniku szerokość.
Zawsze w milimetrach.
Co oznacza skrót „hp=90” w rysunkach technicznych okien?
Szerokość okna wynosi 90 cm.
Oś okna jest na wysokości 90 cm.
Wysokość parapetu wynosi 90 cm.
Jaka jest wysokość pojedynczego stopnia w klatce schodowej wymiarowanej jako 8x175x290?
8 mm
175 mm
290 mm
Jakie warunki muszą spełniać schody zgodnie z zasadami wymiarowania?
2h+s powinno wynosić 60-65 cm.
Schody powinny mieć 3 biegi.
Wysokość stopnia powinna być większa niż 30 cm.
Jakie zakończenia mogą mieć linie wymiarowe?
Tylko groty zaczernione.
Groty i kreski ukośne.
Tylko kreski ukośne.
Gdzie umieszcza się liczby wymiarowe na rysunku technicznym?
Liczby wymiarowe podaje się nad liniami wymiarowymi.
Liczby wymiarowe podaje się obok linii wymiarowych.
Liczby wymiarowe podaje się pod liniami wymiarowymi.
Jaka odległość powinna zostać zachowana między linią wymiarowaną, a linią wymiarową?
8 mm
12mm
10 mm
7 mm
Jaka odległość powinna zostać zachowana między jedną linią wymiarową, a drugą wymiarową?
8 mm
10 mm
min. 7 mm
30 mm
