Tranzistor bipolar

Total questions: 20

Worksheet time: 12mins

Name
Class
Date
1.

Tranzistorul bipolar sau tranzistorul bipolar cu joncţiuni (acronimul TB sau TBJ) este:

a)

unul dintre cele mai utilizate dispozitive semiconductoare în electronică

b)

unul dintre dispozitivele nefolosite, semiconductoare în electronică

c)

dispozitiv numeric

d)

nici o varianta corecta

2.

Numele de tranzistor a fost obţinut

a)

prin contracţia a două cuvinte din limba engleză, transfer resistor, care pun în evidenţă funcţia de amplificare a semnalelor, realizată de dispozitiv, echivalentă cu un transfer de rezistenţă.

b)

prin abrevierea a doua cuvinte

c)

prin contracţia a două cuvinte din limba franceza, transfer resistor, care pun în evidenţă funcţia de amplificare a semnalelor, realizată de dispozitiv, echivalentă cu un transfer de rezistenţă.

d)

toate variantele corecte

3.

Denumirea bipolar provine din însăşi funcţionarea dispozitivului, bazată pe deplasarea simultană a două tipuri de purtători

a)

electroni şi goluri

b)

electroni

c)

goluri

d)

neuroni

4.

Tranzistorul bipolar este

a)

un tripol, constituit din trei straturi semiconductoare cu dopare alternantă NPN sau PNP, care determină două joncţiuni NPN

b)

un tripol, constituit din trei straturi semiconductoare cu dopare alternantă NPN sau PNP, care determină două joncţiuni PN

c)

un tripol, constituit din patru straturi semiconductoare cu dopare alternantă NPN sau PNP, care determină două joncţiuni PN

d)

un tripol, constituit din trei straturi semiconductoare cu dopare alternantă NPN sau PNP, care determină două joncţiuni PNP

5.

Alegeti imaginea corecta pentru tranzistorul bipolar de tip npn

a)

b)

c)

d)

6.

Alegeti imaginea corecta pentru tranzistorul bipolar de tip pnp

a)

b)

c)

d)

7.

Alegeti imaginea corecta pentru tranzistorul bipolar de semnal mic

a)

b)

c)

d)

8.

Alegeti imaginea corecta pentru tranzistorul bipolar de putere

a)

b)

c)

d)

9.

Alegeti imaginea corecta pentru tranzistorul bipolar de putere

a)

b)

c)

d)

10.

Cand se reprezintă un curent rezidual al tranzistorului?

a)

atunci cand curentul invers, care străbate o joncţiune polarizată invers a tranzistorului bipolar, atunci când un electrod este în gol sau cealaltă joncţiune este scurtcircuitată sau polarizată într-un mod particular

b)

atunci cand curentul direct, care străbate o joncţiune polarizată invers a tranzistorului bipolar, atunci când un electrod este în gol sau cealaltă joncţiune este scurtcircuitată sau polarizată într-un mod particular

c)

Curentul invers, care străbate o joncţiune polarizată directa a tranzistorului bipolar, atunci când un electrod este în gol sau cealaltă joncţiune este scurtcircuitată sau polarizată într-un mod particular

d)

Curentul invers, care străbate o joncţiune polarizată invers a tranzistorului bipolar, atunci când un electrod este în gol sau cealaltă joncţiune este scurtcircuitată sau polarizată într-un mod principal

11.

FUNCŢIILE TRANZISTORULUI BIPOLAR

a)

Funcţia de amplificare

b)

Funcţia de comutare

c)

Funcţia de adunare

d)

Funcţia de impartire

12.

FUNCŢIA DE AMPLIFICARE

a)

acesta poate amplifica atât un semnal de formă continuă cât şi un semnal de formă alternativă

b)

acesta poate amplifica atât un semnal de formă continuă

c)

acesta poate amplifica un semnal de formă alternativă

d)

toate variantele

13.

FUNCŢIA DE AMPLIFICARE

a)

acesta poate amplifica atât un semnal de formă continuă

b)

acesta poate amplifica un semnal de formă alternativă

c)

când tranzistorul funcţionează în regim activ normal

d)

când tranzistorul funcţionează în regim de blocare şi înregim de saturaţie.

14.

FUNCŢIA DE COMUTARE

a)

Tranzistorul bipolar când lucrează în regim de comutaţie, trece alternativ din starea deblocare în starea de saturaţie

b)

În starea de blocare, când joncţiunea bază-emitor nu este polarizată direct

c)

Când tranzistorul este polarizat astfel încât să lucreze în regiunea activă

d)

când tranzistorul funcţionează în regim activ normal

15.

FUNCŢIA DE COMUTARE

a)

În starea de blocare, când joncţiunea bază-emitor nu este polarizată direct

b)

Când tranzistorul este polarizat astfel încât să lucreze în regiunea activă

c)

când tranzistorul funcţionează în regim activ normal

d)

când tranzistorul funcţionează în regim de blocare şi înregim de saturaţie

16.

Funcţia de comutare a tranzistorului bipolar în conexiunea EC cu intrerupator deschis:

a)

b)

c)

d)

17.

Funcţia de comutare a tranzistorului bipolar în conexiunea EC cu intrerupator inchis:

a)

b)

c)

d)

18.

Funcţia de amplificare a tranzistorului bipolar în conexiunea EC cu intrerupator inchis:

a)

b)

c)

d)

19.

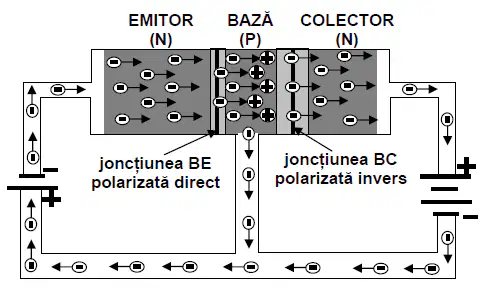

Funcţionarea tranzistorului NPN.

a)

b)

c)

d)

20.

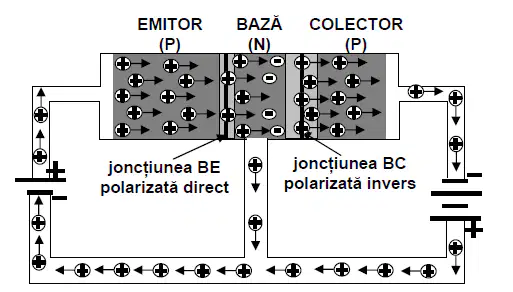

Funcţionarea tranzistorului PNP.

a)

b)

c)

d)
