Worksheetscông nghệ
Total questions: 24
Worksheet time: 12mins
công dụng của cuộn cảm?
hạn chế hoặc điều chỉnh dòng điện
ngăn dòng điện một chiều và cho dòng điện xoay chiều đi qua
dẫn dòng điện một chiều cản trở dòng điện cao tần
phân chia điện áp trong các mạch điện điện tử
kí hiệu của điện trở nhiệt là:
Phát biểu nào sau đây là sai?
Điện trở dùng hạn chế hoặc điều chỉnh dòng điện và phân chia điện áp trong mạch điện
Tụ điện có tác dụng ngăn cản dòng điện 1 chiều và cho dòng điện xoay chiều đi qua
Cuộn cảm thường dùng để dẫn dòng điện một chiều, chặn dòng điện cao tần
Điện áp định mức của tụ là trị số điện áp đặt vào hai cực tụ điện để nó hoạt động bình thường
Diode dẫn hoàn toàn khi nào?
UAK > 0
UAK < 0
UAk>uF
UAK <UF
Dòng điện định mức của diode là:
Trị số dòng điện lớn nhất cho phép chạy qua diode mà vẫn đảm bảo an toàn
Trị số điện áp lớn nhất cho phép đặt lên hai cực của diode mà vẫn đảm bảo an toàn
Trị số dòng điện tối thiều chạy qua diode
Trị số điện áp tối thiểu đặt lên hai cực của diode
Công dụng nào sau đây không phải
của diode:
Cho dòng điện đi qua theo một chiều nhất định
Sử dụng để biến đổi dòng điện xoay chiều thành dòng điện một chiều
Sử dụng để thực hiện các chức năng như khuếch đại tín hiệu, chuyển mạch điện từ ở hai trạng thái đóng và mở
Sử dụng đề ổn áp
Mục đích của việc thực hành: mạch phát hiện dòng điện xoay chiều trong dây dẫn:
Lắp ráp và khảo sát hoạt động của mạch điện phát hiện dòng điện xoay chiều trong dây dẫn
Lắp ráp và khảo sát hoạt động của mạch điện phát hiện dòng điện một chiều trong dân dẫn
Tìm hiểu chức năng của mạch điện phát hiện dòng điện xoay chiều trong dây dẫn
Lắp ráp, điều chỉnh dòng điện và phân chia điện áp của mạch điện phát hiện dòng điện xoay chiều trong dây dẫn
Bước đầu tiên trong quy trình thực hành: mạch phát hiện dòng điện xoay chiều trong dây
Lắp ráp các link kiện lên mạch thử theo sơ đồ nguyên lí của mạch
Chuẩn bị mạch thứ và các link kiện cần thiết
Thí nghiệm bật. Tắt công tắc cho phép
dòng điện xoay chiều chạy qua một dây dẫn.
Ghi kết quả vào hành
Vật liệu vào mẫu báo cáo thực hành link kiện cần thiết để thực hành lắp mạch phát hiện dòng điện xoay chiều trong dây dẫn?
Điện trở 1kW
Nguồn một chiều 12V
Bo mạch thứ
Đồng hồ vạn năng
Tín hiệu tương tự là:
Tín hiệu có biên độ biến đổi liên tục theo thời gian
Tín hiệu có biên độ không biến đổi theo thời gian
Tín hiệu có tần số biến đổi liên tục theo thời gian
Tín hiệu có tần số không biến đổi theo thời gian
Mạch khuếch đại biên độ có phần từ khuếch đại là:
diode
cuộn cảm
transisto
tụ điện
Có mấy loại tín hiệu tương tự
2 loại
3 loại
4 loại
5 loại
Đồ thị nào sau đây biểu diễn tín hiệu điện áp tương tự
Khuếch đại thuật toán là:
Mạch tích hợp có một lối vào, hai lối ra và hệ số khuếch đại lớn
Mạch tích hợp có hai lối vào, một lối ra và hệ số khuếch đại lớn
Mạch tích hợp có ba lối vào, một lối ra và hệ số khuếch đại lớn
Mạch tích hợp có hai lối vào, hai lối ra và hệ số khuếch đại lớn
Công thức xác định hệ số khuếch đại của mạch khuếch đại không đảo là:
G = R2/R1
G = R1/R2
1 + R1/R2
1 + R2/R1
Khuếch đại thuật toán thực hiện khuếch đại sự chênh lệch giữa điện áp...(1).... và
......(2)..... sau đó kết quả đưa tới ... (3)..
(1) Lối vào không đào, (2) lối ra, (3) lối vào đào
(1) lối vào đào, (2) không đào; (3) lối ra
(1) lối ra, (2) lỗi vào đào, (3) lối vào không đảo
(1) lối ra, (2) lối vào không đào, (3) lối vào đào
Đâu không phải là ứng dụng của khuếch đại thuật toán:
. Khuếch đại đảo
Khuếch đại nghịch
Cộng đào
Cộng không đảo
Dạng tín hiệu lối vào và lối ra trong hình sau thuộc mạnh nào
Khuếch đại đảo
cộng không đảo
khuếch đại không đảo
Cộng đảo
Lắp ráp link kiện lên mạch thứ thuộc bước mấy trong quy trình thực hành: mạch khuếch đại đảo?
Bước 1
Bước 2
Bước 3
Bước 4
Nội dung nào sau đây không phải là nội dung để kiểm tra, đánh giá hoạt động của mạch điện trong quy trình thực hành: mạch khuếch đại đảo?
Cấp điện áp một chiều (pin) Uvào tới chân 2 của LM741
Đo điện áp Ura tại chân 6 của LM741
Thực hành đo lần hai đối với mỗi thực nghiệm
. Cấp điện áp xoay chiều Uvào tới chân 2 của LM741

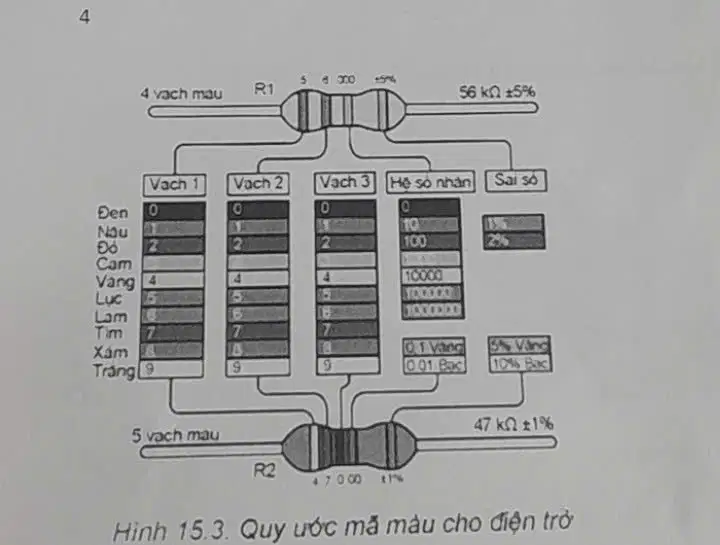

. Dựa vào quy ước mã màu cho điện trở, hãy đọc giá trị của một điện trở có các vòng màu theo thứ tự: nâu, xám, vàng, xanh lục. Trị số đúng của điện trở là.
Đâu là loại linh kiện thường được sử dụng trong các đèn LED quảng cáo?
Điôt ôn áp.
Điốt chỉnh lưu
Điốt thu quang.
Điốt phát quang.
mạch khuếch đảo ở hình dưới đây có R1 = 1K Ôm, R2 = 10K Ôm. hệ số khuếch đại của mạch là
G = 1/10
G = 10
G = 11/10
G = 11
mạch trừ ở hình dưới đây có R1 = R3 = 2k Ôm, R2 = R4 = 10k Ôm. Điện áp Ura bằng bao nhiêu nếu Uvào1 = 1V , Uvào2 = 5V
Ura = 10V
Ura = 15V
Ura = 20V
Ura = 25V
