Qual é a dimensão do desenho se a dimensão da peça é de 100 mm e a escala é de 1:10?
1 mm
10 mm
100 mm
1000 mm
Qual será a escala de representação se a dimensão do desenho for 12 mm e a dimensão da peça for 60 mm?
1:10
1:2
5:1
1:5
A representação de um objeto tridimensional em diferentes vistas bidimensionais, mantendo as proporções e distâncias reais.
perspectiva isométrica
projeção ortográfica
cotagem
perspectiva cavalera
Qual imagem representa a vista superior da peça?

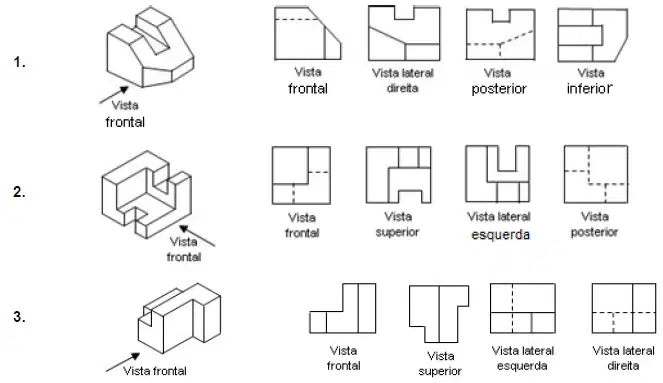

As projeções ortogonais são definidas pela NBR 10067:1995. Segundo essa norma, não sendo possível ou conveniente representar uma ou mais vistas na posição determinada pelo método de projeção, pode-se localizá-las em outras posições, com exceção da vista principal. Considere as séries de desenhos que apresentam peças em perspectiva com suas respectivas vistas dadas em primeiro diedro e suas nomenclaturas.
Está/ão correta(s) a(s) série(s):
1 apenas
2 apenas
3 apenas
1 e 2 apenas
Linha de interrupção de peça
Linha para superfícies com indicações especiais, linha de centro e de simetria.
Linha que indica a localização de limite de peças móveis, centro de gravidade, detalhes situados antes do plano de corte.
Tipo de perspectiva onde a face frontal do objeto permanece em verdadeira grandeza e o eixo perspectivado sofre deformação de acordo com o grau de inclinação.
cônica
isométrica
cavaleira
As perspectivas representadas na figura correspondem, da esquerda para a direita, as variações a perspectiva axonométrica:
trimétrica, dimétrica e isométrica
dimétrica, trimétrica e isométrica
isométrica, dimétrica e trimétrica
isométrica, trimétrica e dimétrica
No contexto dos três diedros, qual o diedro e quais normas específicas da seguinte organização?
- A vista frontal é projetada no plano vertical.
- A vista superior fica abaixo da frontal.
- A vista lateral esquerda é posicionada à direita da frontal e vice-versa.
Primeiro Diedro (Norma Europeia - ABNT NBR 10067)
Terceiro Diedro (Norma Americana - ANSI/ASME Y14.3)
Segundo e Quarto Diedros
No contexto dos três diedros, qual o diedro e quais normas específicas da seguinte organização?
- A vista frontal permanece no plano vertical.
- A vista superior é posicionada acima da frontal.
- A vista lateral direita fica à direita da frontal e a esquerda à esquerda.
Primeiro Diedro (Norma Europeia - ABNT NBR 10067)
Terceiro Diedro (Norma Americana - ANSI/ASME Y14.3)
Segundo e Quarto Diedros
Importância das vistas ortogonais na Engenharia de Controle e Automação
A padronização das vistas ortogonais facilita a leitura e a comunicação entre engenheiros, projetistas e técnicos. No contexto da Engenharia de Controle e Automação, essa convenção permite:
A compreensão clara de peças mecânicas, suportes e carcaças de sensores/atuadores, somente.
A correta interpretação de circuitos pneumáticos, hidráulicos e de componentes elétricos, somente.
A eliminação de ambiguidades no projeto, garantindo precisão na fabricação e montagem, somente.
As três opções anteriores estão corretas.
