DIGITAL, NEUMÁTICA Y MOTORES TÉRMICOS

Total questions: 52

Worksheet time: 26mins

Name
Class
Date
1.

En la neumática se hace uso de...

a)

Aire atmosférico

b)

Un fluido compresible a presión

c)

Un fluido incompresible a presión

d)

Aire en escape a la atmósfera

e)

Fluidos que no pierdan presión en ningún momento

2.

Indica cuáles de los siguientes pueden ser componentes de un circuito neumático...

a)

Válvulas de distribución

b)

Válvulas de escape

c)

Filtros de partículas

d)

Cilindros de doble efecto

e)

Cilindros de efecto simple con triple vástago

3.

Selecciona entre las válvulas de abajo la que creas que es una 4/2

a)

b)

c)

d)

e)

4.

Selecciona entre las válvulas de abajo la que creas que es una 5/2

a)

b)

c)

d)

e)

5.

El cilindro de la imagen es de...

a)

Efecto simple

b)

Doble efecto

c)

Efecto simple con doble vástago

d)

Doble efecto con doble émbolo

e)

Doble efecto con émbolo rotativo

6.

En la imagen tenemos una válvula ¿de qué tipo?

a)

De diafragma

b)

De bola

c)

De tornillo

d)

De mariposa

e)

De compuerta

7.

En la imagen tenemos una válvula ¿de qué tipo?

a)

De diafragma

b)

De bola

c)

De tornillo

d)

De mariposa

e)

De compuerta

8.

En la imagen tenemos una válvula ¿de qué tipo?

a)

De diafragma

b)

De bola

c)

De tornillo

d)

De mariposa

e)

De compuerta

9.

Esta forma de activar una válvula se dice que es por...

a)

Rodillo

b)

Rodillo extraíble

c)

Rodillo escamoteable

d)

Rodillo doblable

e)

Rodillo contorneable

10.

Esta forma de activar una válvula se dice que es por...

a)

Rodillo

b)

Rodillo extraíble

c)

Rodillo escamoteable

d)

Rodillo doblable

e)

Rodillo contorneable

11.

Esta forma de activar una válvula se dice que es por...

a)

Pulsador

b)

Prensa

c)

Pedal

d)

Pisada

e)

Empuje

12.

Esta forma de activar una válvula se dice que es una activación...

a)

Hidráulica

b)

Presión hidrostática

c)

Neumática

d)

Presión hidroneumática

e)

Electroneumática

13.

Esta forma de activar una válvula se dice que es una activación...

a)

Palanca con claves

b)

Palanca con enganche

c)

Palanca con enclavamiento

d)

Palanca escamoteable

e)

Palanca con retención

14.

¿Cuáles de las siguientes formas de activación son de pulsador?

a)

b)

c)

d)

e)

15.

La imagen corresponde al símbolo de una válvula AND o de...

a)

Simultaneidad

b)

Regulación de presión

c)

Antirretorno

d)

Selección de vía

e)

Compensación

16.

La válvula que observas en la imagen es una válvula...

a)

Limitadora de presión

b)

Reguladora de flujo

c)

Limitadora hidráulica

d)

Reducción de caudal hidroneumático

e)

Reguladora de simultaneidad

17.

¿Qué componentes neumáticos se ven en el circuito de la imagen?

a)

Válvula 3/2 accionada por pulsador y retornada por muelle

b)

Válvula antirretorno

c)

Cilindro de efecto simple

d)

Válvula reguladora de presión con antirretorno

e)

Válvula 4/2 activada por pulsador y retornada por muelle

18.

Estamos viendo en el ejemplo el funcionamiento una válvula de...

a)

Selección de vía

b)

Control de presión

c)

Simultaneidad

d)

Regulación de presión

e)

Contención de fluido

19.

En la imagen tenemos una válvula...

a)

De reflujo

b)

Antiflujo

c)

Antirreflujo

d)

De control de caudal

e)

Antirretorno

20.

El símbolo neumático de la imagen corresponde a una válvula...

a)

3/2 activada por pulsador y retornada por muelle

b)

2/3 activada por pulsador y retornada por muelle

c)

5/2 activada por pulsador y retornada por muelle

d)

3/2 activada por muelle y retornada por pulsador

e)

2/3 activada por muelle y retornada por pulsador

21.

En un circuito neumático, el elemento que proporciona la energía al sistema es el...

a)

Bomba

b)

Alternador

c)

Presurizador

d)

Compresor

e)

Bomba de presión

22.

Los motores térmicos pueden ser de...

a)

Baterías o híbridos

b)

Gasolina o explosión

c)

Combustión híbrida

d)

Gasoil o autocombustión

e)

Energías alternativas

23.

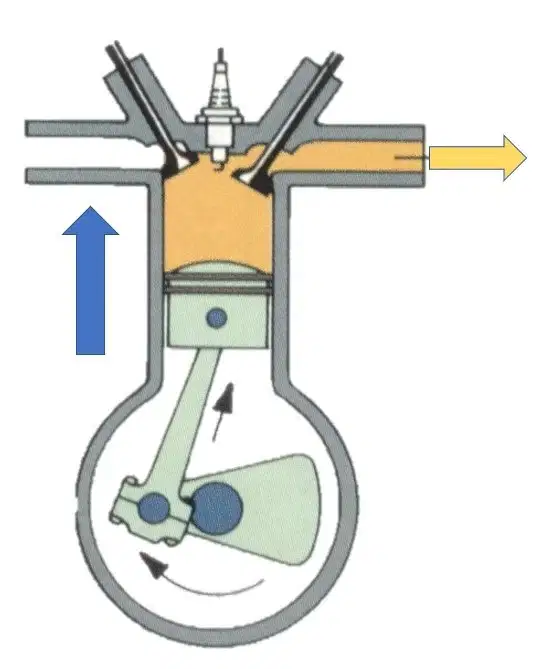

En la imagen, ¿qué tiempo de los cuatro está representado?

a)

Admisión

b)

Compresión

c)

Explosión

d)

Escape

e)

Autocombustión

24.

En la imagen, ¿qué tiempo de los cuatro está representado?

a)

Admisión

b)

Compresión

c)

Explosión

d)

Escape

e)

Autocombustión

25.

En la imagen, ¿qué tiempo de los cuatro está representado?

a)

Admisión

b)

Compresión

c)

Explosión

d)

Escape

e)

Autocombustión

26.

En la imagen, ¿qué tiempo de los cuatro está representado?

a)

Admisión

b)

Compresión

c)

Explosión o combustión

d)

Escape

e)

Autoinducción

27.

El orden de los cuatro tiempos del ciclo de Otto en un motor de gasolina es...

a)

Admisión-Explosión-Compresión-Escape

b)

Explosión-Admisión-Escape-Compresión

c)

Admisión-Compresión-Explosión-Escape

d)

Compresión-Admisión-Explosión-Escape

e)

Escape-Admisión-Escape-Compresión-Explosión

28.

En un motor diésel, ¿qué elemento es el que introduce el gasóil una vez que se ha alcanzado una compresión alta?

a)

El Inyector

b)

El carburador

c)

El impulsor

d)

El mezclador

e)

El inductor

29.

En los motores térmicos, ¿qué transformación energética se produce?

a)

De energía química a energía térmica

b)

De energía térmica a energía química

c)

De energía térmica a energía cinética

d)

De energía química a energía potencial gravitatoria

e)

De energía térmica a energía potencial gravitatoria

30.

¿Cuántas vueltas da el cigüeñal en un motor de cuatro tiempos?

a)

Una

b)

Dos

c)

Cuatro

d)

Media

e)

Ocho

31.

Un dígito binario "0" o "1" se denomina...

a)
Un byte
b)
Un megabyte
c)
Un gigabyte
d)
Un bit
e)

Un número

32.

En un circuito digital... (Selecciona las correctas)

a)

Las entradas y la salida son variables binarias.

b)

Las entradas y la salida NO son variables binarias

c)

Las entradas dependen de la salida.

d)

La salida dependen de las entradas.

e)

Solo puede haber un entrada.

33.

La siguiente figura muestra representa una puerta lógica...

a)

AND

b)

NOT

c)

OR

d)

NAND

e)

NOR

34.

La siguiente tabla representa los valores de salida de una puerta lógica...

a)

OR

b)

NAND

c)

NOT

d)

AND

e)

NOR

35.

La siguiente tabla representa los valores de salida de una puerta lógica...

a)

OR

b)

AND

c)

NAND

d)

NOT

e)

NOR

36.

Estamos ante una...

a)

Puerta AND

b)

Puerta OR

c)

Puerta XOR

d)

Puerta NOT

e)

Puerta NAND

37.

Estamos ante una...

a)

Puerta AND

b)

Puerta OR

c)

Puerta XOR

d)

Puerta NOT

e)

Puerta NAND

38.

Las puertas lógicas básicas son...

a)

AND, OR, NOT

b)

XNOR, AND, NOT

c)

NAND, OR, NOT

d)

AND, NOR, OR

e)

XOR, NAND, NOR

39.

La función de representación de la puerta lógica AND es...

a)

F = a + b

b)

F = a . b

c)

F = a - b

d)

F = a' · b'

40.

La función de representación de la compuerta lógica OR es...

a)

F = a + b

b)

F = a . b

c)

F = a - b

d)

F = a' · b'

41.

Señala todas las respuestas correctas para que la tabla de una puerta lógica sea A + B = 1, cuando...

a)

A=0 y B=0

b)

A=0 y B=1

c)

A=1 y B=0

d)

A=1 y B=1

42.

Señala todas las respuestas correctas para que la tabla de una puerta lógica sea A · B = 1, cuando...

a)

A=0 y B=0

b)

A=0 y B=1

c)

A=1 y B=0

d)

A=1 y B=1

43.

Señala todas las respuestas correctas para que el valor de salida en una tabla de la puerta NAND sea 1: (A · B)' = 1

a)

A=0 y B=0

b)

A=0 y B=1

c)

A=1 y B=0

d)

A=1 y B=1

44.

Señala todas las respuestas correctas para que el valor de salida en una tabla de la puerta NOR sea 1: (A + B) ' = 1

a)

A=0 y B=0

b)

A=0 y B=1

c)

A=1 y B=0

d)

A=1 y B=1

45.

La combinación de interruptores que se presenta en la imagen representa una puerta lógica...

a)

OR

b)

AND

c)

NAND

d)

NOR

e)

NOT

46.

La combinación de interruptores que se presenta en la imagen representa una puerta lógica...

a)

OR

b)

AND

c)

NAND

d)

NOR

e)

NOT

47.

¿Cuál es la definición de Presión?

a)

La superficie presionada por un elemento

b)

El modo en el que se aplastan las cosas

c)

La fuerza ejercida por unidad de superficie

d)

La fuerza ejercida por un líquido según su peso específico

e)

La fuerza ejercida por unidad de volumen

48.

¿Qué es y para qué sirve un compresor?

a)

Es un dispositivo que comprime el aire de la atmósfera hasta alcanzar la presión requerida

b)

Es un tanque a presión donde se almacena el aire comprimido para ser utilizado

c)

Es un dispositivo que acondiciona el aire comprimido para que pueda ser utilizado

d)

Es un dispositivo que canaliza el aire para que llegue a los distintos elementos del circuito

e)

Es un dispositivo que genera aire atmosférico para poder ser comprimido

49.

¿Cuál es la función de los actuadores en un circuito neumático?

a)

Son los encargados de actuar con la presión del aire para quitarle humedad

b)

Son los encargados de transformar la presión del aire en aire comprimido

c)

Son los encargados de transformar la presión del aire comprimido en trabajo útil

d)

Son los encargados de transformar el aire comprimido en trabajo inútil

e)

Son los encargados de transformar el aire atmosférico en aire comprimido usando trabajo útil

50.

¿Qué función tendremos en la salida "D" del circuito lógico digital de la imagen?

a)

D=B ⋅ C ′D=B\ ·\ C\ '

b)

D=B ⋅ CD=B\ ·\ C

c)

D=B ′ ⋅ C ′D=B\ '\ ·\ C\ '

d)

D=A ′ ⋅ C ′D=A\ '\ ·\ C\ '

e)

D=A ⋅ C ′D=A\ ·\ C\ '

51.

¿Qué función tendremos en la salida "C" del circuito lógico digital de la imagen?

a)

D=A ⋅ C ′D=A\ ·\ C\ '

b)

D=B ⋅ CD=B\ ·\ C

c)

D=B ′ ⋅ C ′D=B\ '\ ·\ C\ '

d)

D=A ′ ⋅ C ′D=A\ '\ ·\ C\ '

e)

D=A ⋅ CD=A\ ·\ C

52.

¿Qué función tendremos en la salida "E" del circuito lógico digital de la imagen?

a)

D=A ⋅ C ′D=A\ ·\ C\ '

b)

D=B ′ ⋅ CD=B\ '\ ·\ C

c)

D=B ′ ⋅ C ′D=B\ '\ ·\ C\ '

d)

D=A ′ ⋅ C ′D=A\ '\ ·\ C\ '

e)

D=B ⋅ C ′D=B\ ·\ C\ '
