El dispositivo capaz de transformar la onda superior en la inferior se denomina
Rectificador de media onda
Rectificador de doble onda
Rectificador de onda completa
Puente de bobinas
Un transistor MOSFET y BJT (bipolar) se diferencian en:
BJT es Controlado por corriente;
MOSFET Controlado por voltaje
BJT es más lento que el MOSFET.
En el MOSFET la corriente fluye de base a emisor, sumándose a la corriente de emisor a colector, en el BJT no.
BJT es capaz de amplificar corriente al tener ganancia.
Varia la resistencia de forma mecánica:
Fotorresistor
Resistencia
Potenciómetro
Fotocélula
A qué tipo de componente se refiere la imagen:
Didodo tiristor
Transistor Mosfet
Transistor NPN
Transistor PNP
¿Qué representa la siguiente gráfica?
Es la curva de trabajo del Transistor bipolar
Representa la Curva característica de un Diodo.
En conexión directa poca tensión permite mucho paso de corriente.
Es el ciclo de trabajo de un fototransistor.
En la figura, Vf tiene el valor típico. ¿Cuál es el valor de la corriente que fluye por el circuito?
20 mA
2 A
1.5 mA
10 mA
Teniendo en cuenta que b = base, c = colector y e = emisor. Las zonas de trabajo del transistor bipolar son:
Corte (0 < Vbe < 0.7V)
Saturación (Vce = 0)
Activa (Vbe = 0.7)
Saturación (Vce =0)
Inversa (Vbe = 0)
Directa (Vbe = 0.7)
Activa (0 < Vbe < 0.7V)
Corto (Ic máxima)
Amplificador (Ib*Beta)
Inversa (Vbe máxima)
Corte (Vbe = 0)
Directa (Vbe = 0.7)
Suponiendo que tengo el polímetro en modo diodo y que mido un transistor real en buen estado, ¿qué me mostraría la pantalla del polímetro?
OL (circuito abierto), ya que estoy midiendo en polarización inversa.
Me mostraría un valor de conexión directa, 0 Ohm.
Mostraría el valor típico de la union PN entre 0.9 y 1.2 V.
Mostraría un valor comprendido entre 0.5 y 0.8 V.
¿Qué representa la siguiente imagen?
Mucho oleaje, no entrar al mar.
Conexión Alterna trifásica.
Es la etapa previa del rectificador trifásico.
Se refiere a un filtro pasabanda.
Es un filtro rechazabanda.

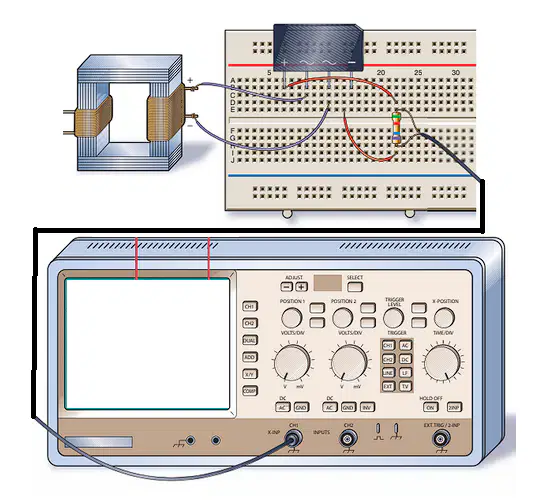

¿A cuál de los siguientes circuitos tengo conectado el osciloscopio (en bornes de la resistencia)?
¿Qué se verá por la pantalla del osciloscopio?
El rectificador de onda completa se compone de un puente de diodos. Que tiene las siguientes caracterísiticas:
Siempre hay 3 diodos que conducen.
En el semiciclo positivo funcionan dos diodos.
En el semiciclo negativo funciona un diodo.
Siempre hay dos diodos que conducen.
La salida es corriente continua.
¿Qué es un semiconductor?, ejemplos.
Es un elemento que puede conducir aunque parcialmente.
Un elemento que a veces actúa como un conductor y a veces como un aislante.
El cobre es un semiconductor.
El germanio es un semiconductor.
El hierro es un semiconductor.
¿Cómo se llama el efecto por el cuál los semiconductores adquieren una carga tipo N o tipo P?
(a)
En cuanto al transistor bipolar podemos decir que actúa como:
Un interruptor
Un amplificador
Controla la corriente que fluye entre Colector y Emisor
Es capaz de aportar más energía al circuito, gracias a su ganancia.
