Revisão eletropneumatica

Total questions: 75

Worksheet time: 6hrs 15mins

Name
Class
Date
1.

Qual o tipo de contato mostrado acima?

a)

Normalmente fechado (NF)

b)

Normalmente aberto (NA)

c)

Comultador

2.

Qual o tipo de contato da figura acima?

a)

Normalmente fechado (NF)

b)

Normalmente aberto (NA)

c)

Comultador

3.

Qual a nomenclatura correta da figura acima?

a)

Botão normalmente aberto.

b)

Botão com trava normalmente fechado.

c)

Botão normalmente fechado.

d)

Botão sem trava normalmente aberto.

4.

Qual o tipo de lógica mostrada na figura acima?

a)

Lógica "E", Obtém-se um sinal de saída, somente quando existirem todos os sinais de entrada.

b)

Lógica "OU", Obtém-se um sinal de saída quando existir ao menos um sinal de entrada.

5.

Qual o tipo de lógica mostrada acima?

a)

Lógica "E", Obtém-se um sinal de saída, somente quando existirem todos os sinais de entrada.

b)

Lógica "OU", Obtém-se um sinal de saída quando existir ao menos um sinal de entrada.

6.

Qual a nomenclatura da válvula acima?

a)

Válvula de 3/2 vias NA acionamento por botão e retorno por mola.

b)

Válvula de 3/2 vias NA acionamento por solenoide e retorno por mola.

c)

Válvula de 3/2 vias NA acionamento por botão com trava e retorno por mola.

d)

Válvula de 3/2 vias NF acionamento por solenoide e retorno por mola.

7.

Destes componentes, quais podem ser utilizados no circuito de comando elétrico?

a)
b)
c)
d)
8.

Este é o meu símbolo, quem sou eu?

a)
b)
c)
d)
9.

Que componente é este?

a)

Relê temporizador

b)

Pressostato

c)

Relê auxiliar

d)

Relê contador

10.

Quais imagens são relacionadas à pneumática pura?

a)
b)
c)
d)
11.

Escolha a alternativa correta para botão pulsador sem trava:

a)

b)

c)

d)

12.

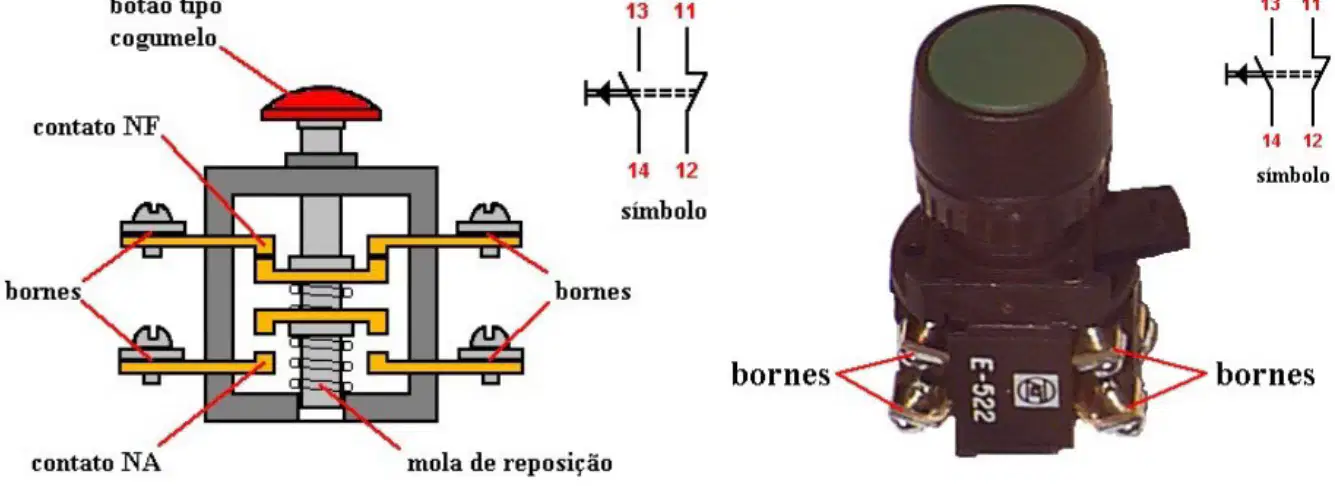

Escolha a alternativa correta para botão cogumelo ( soco trava ):

a)

b)

c)

d)

13.

Escolha a alternativa que corresponde a válvula acionada por solenoide pilotada:

a)

b)

c)

d)

14.

Escolha a alternativa que contenha os itens conforme imagem:

a)

Cilindro Dupla ação

Válvula 3/2 acionada por solenoide Y1 com retorno por mola

b)

Cilindro Simples ação

Válvula 3/2 acionada por solenoide Y2 com retorno por mola

c)

Cilindro Simples ação

Válvula 4/2 acionada por solenoide Y1 com retorno por mola

d)

Cilindro Simples ação

Válvula 3/2 acionada por solenoide Y1 com retorno por mola

15.

Assinale a alternativa que contenha um circuito de comando com auto retenção ( contato de selo ):

a)

b)

c)

d)

16.

Nos Painéis de comandos elétricos os componentes tem numerações padronizadas, os números 1 e 2 significa?

a)

Contato Fechado

b)

Contato Aberto

c)

Contato Comutador

d)

Contato NA

17.

Nos Painéis de comandos elétricos os componentes tem numerações padronizadas, os números 3 e 4 significa?

a)

Contato Fechado

b)

Contato Aberto

c)

Contato Comutador

d)

Contato NF

18.

Em que momento o relé k2 é acionado?

a)

Quando apertar S1

b)

Quando ligar B2

c)

Quando ligar B3

d)

Quando ligar K1

19.

Em que momento H1 é ligado?

a)

Quando somente S4 for ligado

b)

Quando somente S4 e S3 for ligado

c)

Quando somente S4 e S1 for ligado

d)

Quando somente S1, S3, S4 e S5 for ligado

20.

Observando a figura ao lado, é possível afirmar que a válvula direcional indicada é do tipo:

a)

2/2 vias normalmente aberta

b)

2/2 vias normalmente fechada

c)

3/2 vias normalmente aberta

d)

3/2 vias normalmente fechada

21.

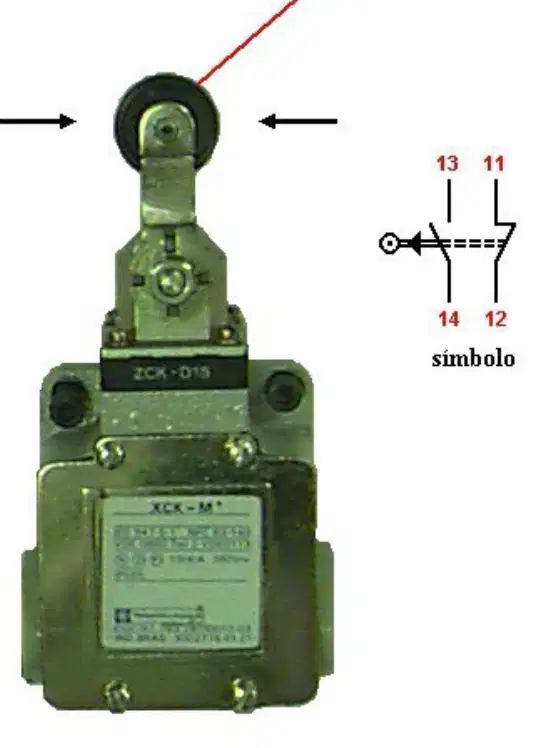

Qual componente este simbolo representa?

a)

Válvula direcional, 4/2 vias, acionamento por rolete retorno por mola, normal aberta

b)

Válvula direcional, 3/2 vias, acionamento por rolete retorno por mola, normal aberta

c)

Válvula direcional, 2/3 vias, acionamento por rolete retorno por mola, normal aberta

d)

Válvula direcional, 3/2 vias, acionamento por rolete retorno por mola, normal fechada

22.

O que é um contato de selo elétrico.

a)

É um contato NF de uma botoeira em serie com outro contato NF de um rele

b)

É um contato NF de uma botoeira em paralelo com outro contato NF de um rele

c)

É um contato NA de uma botoeira em serie com outro contato NA de um rele

d)

É um contato NA de um rele em serie com outro contato NA de uma botoeira

e)

É um contato NA de um rele em paralelo com outro contato NA de uma botoeira

23.

Qual imagem abaixo representa a bobina de um rele auxiliar

a)
b)
c)
d)
e)
24.

Qual simbolo gráfico abaixo representa um sinalizador luminoso

a)
b)
c)
d)
e)
25.

Só existem motores de corrente alternada.

a)

Verdadeiro

b)

Falso

26.

As associações de contatos nos comandos, pode ser feitas de que maneira

a)

Somente em série

b)

Somente em paralelo

c)

Normalmente são associações mistas

d)

Não se utiliza contatos em comandos

e)

Só se utiliza bobinas em comandos

27.

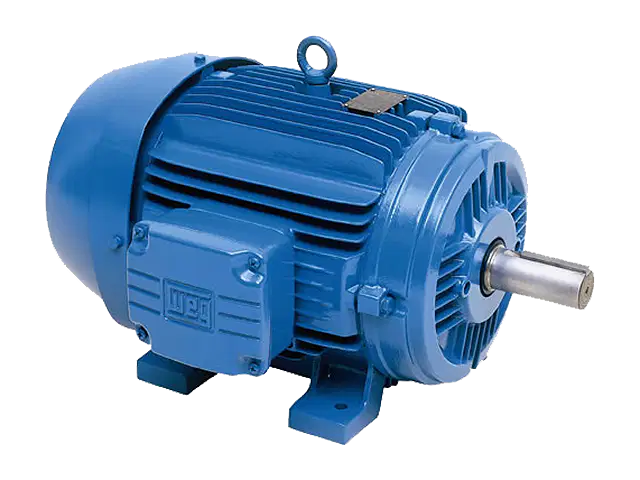

Qual é a função principal de um motor elétrico?

a)

Transformar energia cinética em energia elétrica.

b)

Transformar energia elétrica em energia cinética (energia mecânica de movimento).

c)

Armazenar energia elétrica para uso posterior.

28.

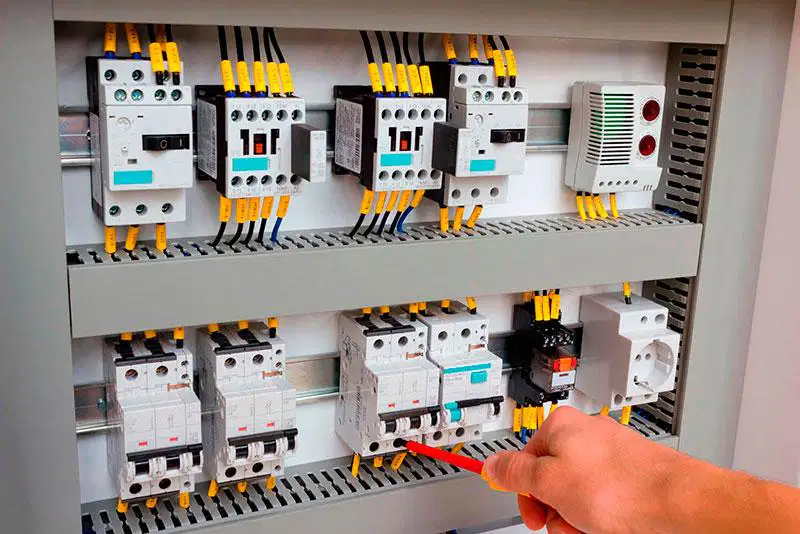

Qual é a principal função dos comandos elétricos em máquinas elétricas?

a)

Aumentar a velocidade das máquinas elétricas independentemente da segurança.

b)

Controlar o funcionamento das máquinas e oferecer proteção tanto para a máquina quanto para o usuário.

29.

Qual é a função principal de um contator em comandos elétricos?

a)

Aumentar a tensão do circuito para equipamentos de alta potência.

b)

Medir a corrente elétrica em circuitos de baixa tensão.

c)

Ligar e desligar cargas de alta potência usando um sinal de baixa potência que aciona sua bobina.

d)

Armazenar energia elétrica para reduzir picos de corrente.

30.

O que caracteriza a partida direta de um motor elétrico trifásico?

a)

É uma forma de partida em que o motor é alimentado diretamente pela tensão nominal da rede elétrica.

b)

É uma forma de partida que requer um inversor de frequência para controlar a velocidade do motor.

31.

Qual é a principal função das partidas indiretas em motores elétricos trifásicos?

a)

Aumentar a tensão inicial para proporcionar uma partida mais rápida.

b)

Reduzir a corrente elétrica de partida, evitando picos de corrente.

32.

A FONTE DE ALIMENTAÇÃO CC É RESPONSÁVEL POR

a)

ALIMENTAR O CIRCUITO DE COMANDO

b)

ALIMENTAR O CIRCUITO DE CARGA

c)

PROTEGER O CIRCUITO DE COMANDO

d)

PROTEGER O CIRCUITO DE CARGA

33.

O SISTEMA BIFÁSICO A TRÊS FIOS POSSUI:

a)

FASE-NEUTRO-TERRA

b)

FASE-FASE-TERRA

c)

FASE-FASE-NEUTRO

d)

FASE-FASE-FASE

34.

OS CONTATOS NA SÃO NUMERADOS POR

a)

3-4

b)

1-2

35.

OS CONTATOS 1-2 SÃO DO TIPO

a)

NA

b)

NF

36.

BOTÕES DO TIPO "NA" SÃO UTILIZADOS PARA

a)

LIGAR

b)

DESLIGAR

c)

SINALIZAR

d)

EMERGÊNCIA

37.

BOTÕES DO TIPO "NA" SÃO UTILIZADOS PARA

a)

LIGAR

b)

DESLIGAR

c)

SINALIZAR

d)

EMERGÊNCIA

38.

OS CONTATOS DOS BOTÕES PARA DESLIGAR SÃO DO TIPO

a)

NA

b)

COMUTADOR

c)

NF

d)

EMERGÊNCIA

39.

"BOTÕES USADOS PARA LIGAR SÃO DA COR VERDE E PARA DESLIGAR SÃO DA COR VERMELHA."

a)

FALSO

b)

VERDADEIRO

c)

DEPENDE DA APLICAÇÃO

d)

SOMENTE EM ACIONAMENTO DE MOTORES

40.

SINALEIROS VERDES SÃO UTILILZADOS PARA INDICAR

a)

MÁQUINA PARADA

b)

FALHAS

c)

FUNCIONAMENTO NORMAL

d)

MÁQUINA PRONTA PARA OPERAR

41.

A FUNÇÃO DO CONTATO DE SELO É:

a)

MANTER EM FUNCIONAMENTO UM CONTATOR

b)

NÃO DEIXAR QUE DOIS CONTATORES FUNCIONEM JUNTOS

c)

PERMITIR O COMANDO DE 2 PONTOS DISTINTOS.

d)

COLOCAR SELO EM CARTAS

42.

Quais são os principais componentes de um sistema pneumático?

a)

Compressor de ar, reservatório de ar, válvulas de controle, cilindros pneumáticos e mangueiras ou tubos de ar comprimido.

b)

Válvula de controle remoto, sensor de temperatura, filtro de ar

c)

Turbina, radiador, escapamento

d)

Motor elétrico, bateria, radiador

43.

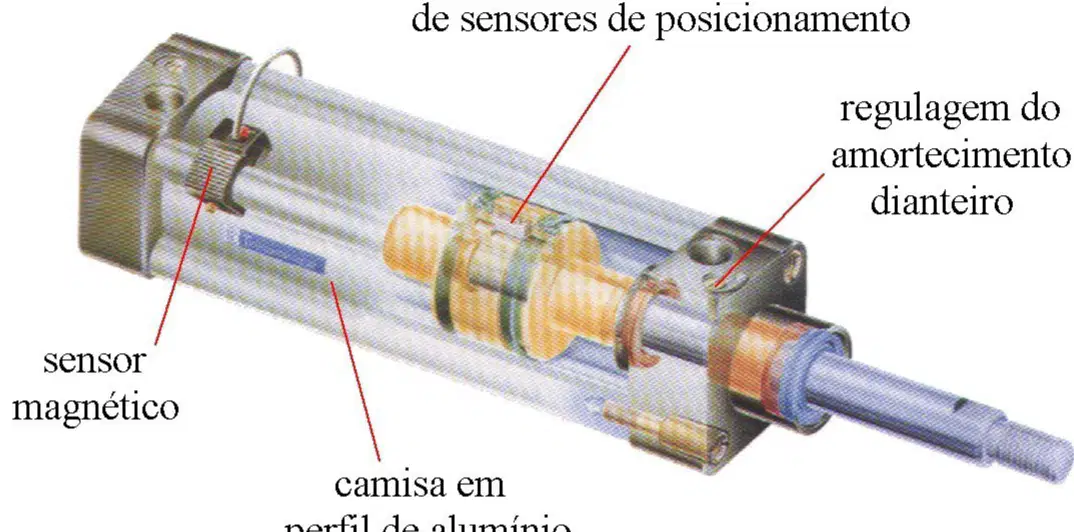

Explique o funcionamento de um cilindro pneumático.

a)

Um cilindro pneumático funciona convertendo a energia elétrica em movimento mecânico linear.

b)

Um cilindro pneumático funciona convertendo a energia do ar comprimido em movimento mecânico linear.

c)

Um cilindro pneumático funciona convertendo a energia do gás natural em movimento mecânico linear.

d)

Um cilindro pneumático funciona convertendo a energia do ar comprimido em movimento mecânico rotativo.

44.

Qual dos símbolos abaixo representa este dispositivo pneumático?

a)
b)
c)
d)
45.

Qual elemento representado na simbologia?

a)

válvula direcional 1/2 vias

b)

válvula direcional 2/2 vias

c)

válvula direcional 3/2 vias

d)

válvula direcional 4/2 vias

46.

Qual elemento representado na simbologia?

a)

válvula direcional 5/2 vias

b)

válvula direcional 2/2 vias

c)

válvula direcional 3/2 vias

d)

válvula direcional 4/2 vias

47.

o contato auxiliar NF pode ter a numeração:

a)

51 52

b)

13 14

c)

15 18

d)

A B

48.

Analisando a imagem proposta, podemos afirmar que os contatos ocultados no símbolo serão, respectivamente:

a)

13-14 = NA; 21-22 = NF

b)

13-14 = NF; 21-22 = NA

c)

13-14 = NA; 21-22 = NA

d)

13-14 = NF; 21-22 = NF

e)

Os números não indicam existência de contatos auxiliares.

49.

Um técnico precisa ligar um motor trifásico de seis terminais numa rede 220V. Ao consultar o manual do motor, o documento indica que deve ser feito o fechamento em "TRIÂNGULO". Então, o técnico fez diversos diagramas de ligação. Qual deles está CORRETO e atende a indicação do fabricante?:

a)
b)
c)
50.

A botoeira de cor azul é usada para:

a)

desligar

b)

emergência

c)

ligar

d)

intervenção

e)

nenhuma das opções

51.

Qual é a função de uma botoeira Normalmente aberta

a)

Acionar um comando

b)

Desacionar um comando

c)

Sinalizar um comando

d)

Enfeitar um comando

e)

Esse tipo de botoeira não possui função alguma

52.

O que é selagem de um botão de acionamento

a)

É o destrave automático de um circuito

b)

É o intertravamento automático de um circuito

c)

É a retenção ao contato da botoeira NA

d)

É a retenção ao contato da botoeira NF

e)

Todas as alternativas estão erradas

53.

O que é um compressor?

a)

Um dispositivo que converte energia elétrica em energia pneumática.

b)

Um componente que controla o fluxo de ar em sistemas pneumáticos.

c)

Um dispositivo que mede a temperatura do ar comprimido em sistemas pneumáticos.

d)

Um equipamento responsável por comprimir o ar utilizado em sistemas pneumáticos.

54.

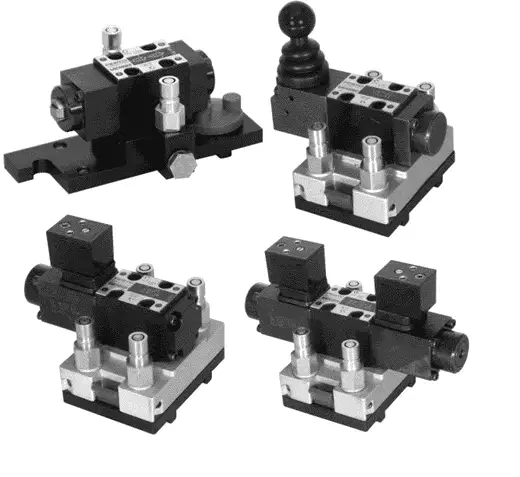

O que é uma válvula direcional em um sistema pneumático?

a)

Componente que controla a pressão do ar

b)

Componente que regula a velocidade do movimento

c)

Componente que direciona o fluxo de ar para diferentes partes do sistema

d)

Componente que filtra o ar comprimido

55.

Qual é o principal fluido utilizado em sistemas pneumáticos?

a)

Água

b)

Óleo

c)

Ar comprimido

d)

Gás natural

56.

Escolha a opção correta para Válvula direcional 4/3 vias acionada por alavanca e retorno por mola:

a)

b)

c)

57.

Escolha a opção correta para Válvula direcional 3/2 vias alavanca com trava e retorno por mola:

a)

b)

c)

d)

58.

Sobre os cilindros de simples ação é correto dizer que:

a)

A transferência de carga ocorre de maneira igual

b)

Realizam o trabalho no avanço e no retorno.

c)

Realizam o trabalho em apenas um sentido

59.

A simbologia mostrada representa uma válvula

a)

Válvula NA de Centro Fechado com acionamento por botão e retorno por mola

b)

Válvula 3/2 Vias NF Acionamento por Botão e Retorno por Mola

c)

Válvula 3/2 Vias NA Acionamento por Botão e Retorno por Mola

d)

Válvula 3/2 Vias NF Acionamento por Came e Retorno por Mola

60.

O que são interruptores elétricos?

a)

Dispositivos automáticos para controle de luz

b)

Chaves elétricas acionadas manualmente

c)

Sensores de temperatura

d)

Motores elétricos

61.

Quais tipos de contatos podem possuir os interruptores elétricos?

a)

Apenas normalmente aberto (NA)

b)

Apenas normalmente fechado (NF)

c)

Normalmente aberto (NA), normalmente fechado (NF), comutador ou combinações

d)

Apenas comutador

62.

Qual é o tipo de botão mostrado na imagem?

a)

Botão tipo cogumelo com trava

b)

Botão de pressão simples

c)

Botão giratório com trava

d)

Botão deslizante

63.

O que são as chaves fim de curso?

a)

Comutadores elétricos de entrada de sinais acionados mecanicamente.

b)

Dispositivos para aumentar a tensão elétrica.

c)

Sensores de temperatura para circuitos elétricos.

d)

Interruptores para desligar a energia em caso de emergência.

64.

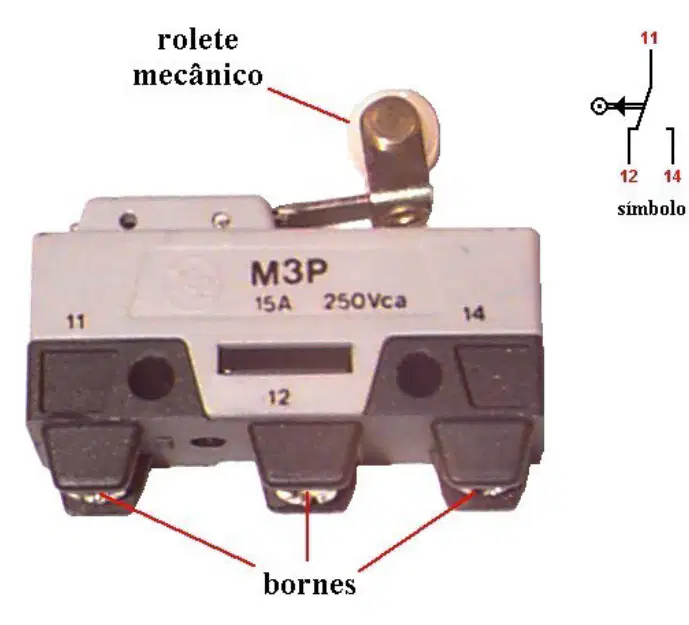

O que acontece quando o rolete mecânico não é acionado em um interruptor elétrico?

a)

A corrente passa pelos contatos 11 e 12.

b)

A corrente passa pelos contatos 11 e 14.

c)

A corrente não passa por nenhum contato.

d)

A corrente passa apenas pelo contato 12.

65.

Quando o rolete é acionado, por quais contatos a corrente elétrica passa?

a)

11 e 12

b)

12 e 14

c)

11 e 14

d)

11 e 13

66.

Qual é o tipo de chave da imagem?

a)

Chave fim de curso tipo botão

b)

Chave fim de curso tipo rolete

c)

Chave fim de curso tipo alavanca

d)

Chave fim de curso tipo sensor

67.

Quais são os tipos de contatos presentes no dispositivo ao lado?

a)

Dois NA.

b)

Dois NF.

c)

Um NA e outro NF.

d)

Três NA.

68.

O que significa NF em um interruptor elétrico?

a)

Normalmente aberto.

b)

Normalmente fechado.

c)

Não acionado.

d)

Não funcional.

69.

Qual é a função do rolete no interruptor elétrico?

a)

Acionar o interruptor em qualquer sentido.

b)

Bloquear o interruptor.

c)

Desligar o interruptor.

d)

Aumentar a tensão.

70.

Qual dos seguintes não é um tipo de sensor de proximidade?

a)

Capacitivo

b)

Indutivo

c)

Térmico

d)

Óptico

71.

Qual é a função principal dos sensores de proximidade?

a)

Detectar a aproximação de objetos sem contato físico.

b)

Medir a temperatura ambiente.

c)

Emitir sinais sonoros.

d)

Calcular a velocidade de um objeto.

72.

O que é um sensor de proximidade óptico?

a)

Um dispositivo que detecta objetos usando som.

b)

Um dispositivo que detecta objetos usando luz.

c)

Um dispositivo que detecta objetos usando calor.

d)

Um dispositivo que detecta objetos usando magnetismo.

73.

O que os sensores de proximidade magnéticos detectam?

a)

A presença de materiais magnéticos (ímãs permanentes).

b)

A temperatura ambiente.

c)

A pressão do ar.

d)

A umidade do ambiente.

74.

Quantos contatos abertos são mencionados no documento?

a)

1 contato aberto

b)

2 contatos abertos

c)

3 contatos abertos

d)

4 contatos abertos

75.

O que são relés?

a)

Dispositivos que apenas aumentam a tensão elétrica.

b)

Componentes que armazenam energia elétrica.

c)

Equipamentos que medem a corrente elétrica.

d)

Dispositivos eletromecânicos que atuam como interruptores controlados por um sinal elétrico.

Similar Resources on Wayground

HEMATOLINFOIDE

73 questions

HEMATOLINFOIDE

quiz

Worksheet

•

University - Professi...

Analitica de datos Master Class 2

72 questions

Analitica de datos Master Class 2

quiz

Worksheet

•

Professional Development

TGL Temas 1 y 2

80 questions

TGL Temas 1 y 2

quiz

Worksheet

•

Professional Development
