WorksheetsPráctica #6
Total questions: 10
Worksheet time: 3hrs 30mins
Seleccionar el diagrama de distribución de tensiones resultante adecuado:
La sección se encuentra expuesta a una carga excéntrica "P".
Determinar los valores de Inercias.
Iz = 12083,333 cm4
Iy = 6770,833 cm4
Iz = 6770,833 cm4
Iy = 12083,333 cm4
Iz = 12083,333 cm4
Iy = 11083,333 cm4
Iz = 22083,333 cm4
Iy = 6770,833 cm4
La sección se encuentra expuesta a una carga excéntrica "P".
Calcular los respectivos radios de giros (rigidez direccional)
i2= I(z,y)/A
i2z = 27,083 cm2
i2y = 48,333 cm2
i2z = 38,333 cm2
i2y = 27,083 cm2
i2z = 21,782 cm2
i2y = 48,333 cm2
i2z = 48,333 cm2
i2y = 27,083 cm2
La sección se encuentra expuesta a una carga excéntrica "P".
Determinar la ecuación de tensión "σx"
"Expresar en N/cm2"
σx= [214 + 283,787 Z -301,346 Y]
σx= [-514 + 189,787 Z -106,346 Y]
σx= [514 + 106,346 Z -509,446 Y]
σx= [-514 - 189,727 Z +106,346 Y]
La sección se encuentra expuesta a una carga excéntrica "P".
Determinar ecuación de fibra neutra. (y= mx+b)
y= 1,773 Z -2,831
y= 1,783 Z -4,831
y= 2,783 Z -4,831
y= 1,783 Z -1,235

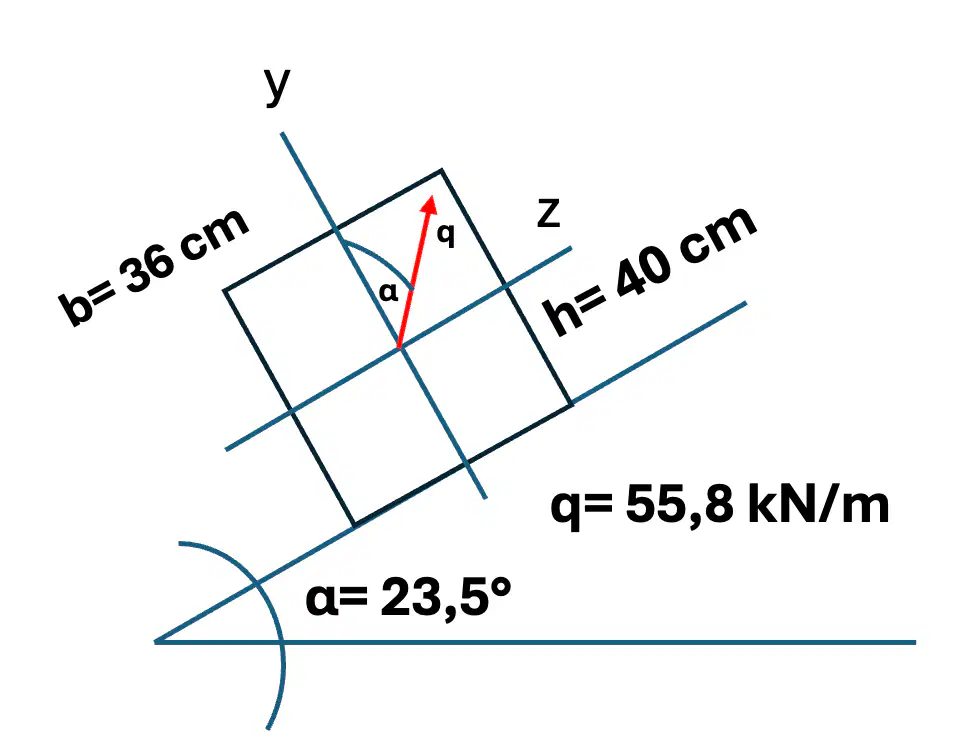

El siguiente correaje de cubierta presenta una carga distribuida de 55,8 kN/m.
Seleccionar el diagrama con el sentido correcto de momentos (A consecuencia de las cargas qz , qy)
Longitud de la viga 6m
El siguiente correaje de cubierta presenta una carga distribuida de 55,8 kN/m.
Calcular el valor de Momentos Z,Y
Longitud de la viga 6m
My = 125,1 kNm
Mz = 230,274 kN
My = 100,125 kNm
Mz = 74,230 kNm
My = 100,125 kNm
Mz = 230,274 kNm
My = 230,274 kNm
Mz = 100,125 kNm
El siguiente correaje de cubierta presenta una carga distribuida de 55,8 kN/m.
Determinar el valor de las inercias del sistema.
Iy = 192000 cm4
Iz = 155520 cm4
Iy = 255520 cm4
Iz = 192000 cm4
Iy = 155520 cm4
Iz = 292000 cm4
Iy = 155520 cm4
Iz = 192000 cm4
El siguiente correaje de cubierta presenta una carga distribuida de 55,8 kN/m.
Determinar la ecuación de tensión "σx"
"Expresar en N/cm2"
σx= - 64,38 Z + 119,93 Y
σx= 5,440 Z - 12,12 Y
σx= 12,12 Z + 6,440 Y
σx= 64,38 Z - 5,440 Y
El siguiente correaje de cubierta presenta una carga distribuida de 55,8 kN/m.
Determinar el ángulo ß del eje neutro respecto al eje Z
Tan ß = (My*Iz/Mz*Iy)
ß= 21,011°
ß= 28,226°
ß= 63,153°
ß= 45°
