WorksheetsAsesmen Tengah Semester genap | Sistem Bahan bakar
Total questions: 20
Worksheet time: 10mins
Dibawah ini yang merupakan komponen pada sistem bahan bakar konvensional adalah …
Fuel tank, fuel pump, fuel line, fuel injektor, fuel filter
Fuel line, fuel pump, fuel filter, carburator, fuel gauge
Fuel pump, carburator, fuel filter, fuel tank, fuel line
Fuel line, fuel tank, fuel filter, injektor, delivery pipe
Dibawah ini merupakan Aliran bahan bakar pada sistem bahan bakar konvensional yang benar adalah…
Fuel Tank - Fuel line - Fuel Filter - Carburator - Fuel Pump - intake manifold - Ruang Bakar
Fuel Tank - Carburator - Fuel line - Fuel Filter - Fuel pump - intake manifold - ruang bakar
Fuel tank - Fuel line - Fuel Filter - Fuel pump - Carburator - intake manifold - ruang bakar
Fuel tank - Fuel line - Fuel pump - Carburator - Fuel filter - intake manifold - ruang bakar
Gambar berikut berfungsi sebagai
Tempat penampungan bahan bakar
Menyaring bahan bakar dari kotoran
Menghisap bahan bakar dari fuel tank dan mengalirkan bahan bakar ke Carburator
Mencampurkan bahan bakar dan udara sebelum masuk ke intake manifold
Proses pencampuran udara dan bahan bakar terjadi di…
Fuel pump
Fuel tank
Delivery pipe
Carburator
Pada sistem bahan bakar konvensional, penyebab campuran bahan bakar menjadi gemuk adalah…
Fuel pump lemah
Fuel filter kotor
Filter udara kotor
Carburator kotor
Penyetelan campuran udara dan bahan bakar pada putaran idle dilakukan dengan cara ….
Memutar distributor searah jarum jam
Memutar Idle Mixture Adjusting Screw untuk mengatur jumlah udara yang masuk dan memutar Idle Speed Adjusting Screw untuk menaikkan putaran mesin
Memutar Idle Speed Adjusting Screw untuk mengatur jumlah udara yg masuk dan memutar Idle Mixture Adjusting Screw untuk menaikan putaran mesin
Memutar distributor berlawanan jarum jam
Dibawah ini yg BUKAN merupakan pemeriksaan pada pompa bensin mekanik pada sistem bahan bakar konvensional adalah
Pemeriksaan katup hisap pompa bensin
Pemeriksaan katup tekan pompa bensin
Pemeriksaan katup ekspansi pompa bensin
Pemeriksaan membran pompa bensin

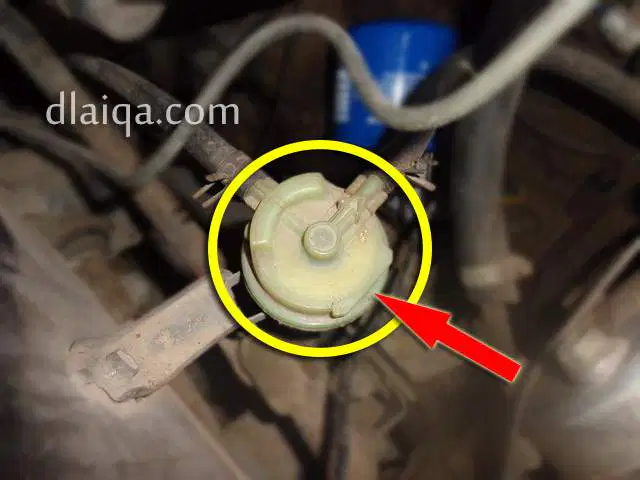

Gambar berikut merupakan ….
Filter bahan bakar yg berfungsi sebagai penyaring udara dan bahan bakar dari kotoran
Filter bahan bakar yg berfungsi menyaring bahan bakar dari kotoran
Fuel pump yg berfungsi sebagai penyalur bahan bakar ke karburator
Fuel pump yg berfungsi sebagai pembagi tekanan bahan bakar

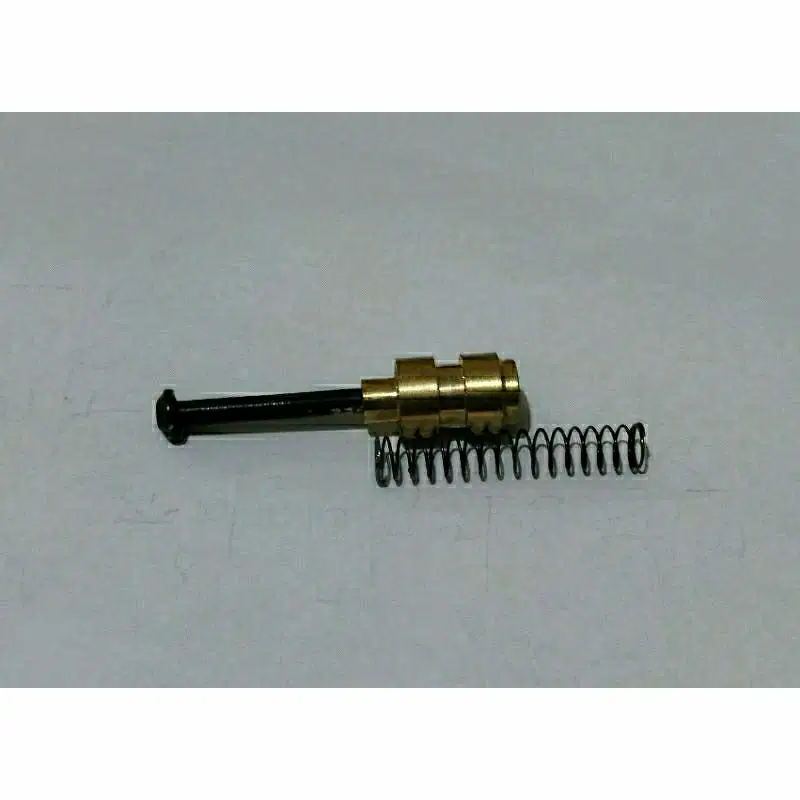

Gambar berikut merupakan komponen …..
Plunger dan pegas plunger
Power piston dan pegas power piston
Power jet dan pegas power jet
Idle Mixture Adjusting Screw dan pegasnya
Penyetelan putaran Idle / langsam karburator dilakukan sampai putaran mesin berkisar 800 - 1000 RPM. Untuk mengetahui nilai dari putaran mesin ketika idle dilakukan dengan menggunakan….
tacho meter
Duel tester
Timing light
AVO meter
Dibawah ini yg bukan merupakan komponen pada sistem bahan bakar injeksi adalah
Fuel pump, fuel filter, fuel line, delivery pipe, injector
Injektor, fuel line, fuel filter, fuel gauge
Fuel tank, fuel line, pulsation damper, delivery pipe
Injektor, fuel line, fuel pump, fuel filter, pulsation damper
Komponen pada sistem bahan bakar injeksi yg mengatur agar tekanan bahan bakar sesuai spesifikasi (tidak berlebih) adalah …
Pulsation damper
Delivery pipe
Injektor
Fuel pressure gauge
Penyebab lemahnya tekanan bahan bakar pada sistem bahan bakar injeksi adalah …
Fuel tank terlalu penuh
Fuel line tersumbat
Fuel pump lemah
Pulsation damper rusak
Injektor bahan bakar akan menyemprotkan bahan bakar ke dalam intake manifold jika …
Mendapat tegangan 12 Volt dari ECU dan tekanan bahan bakar dibawah spesifikasi
Mendapatkan tahanan 12 Ohm dari ECU dan tekanan bahan bakar sesuai spesifikasi
Mendapat tegangan 12 Volt dari ECU dan tekanan bahan bakar sesuai spesifikasi
Mendapatkan tahanan 12 Ohm dari ECU dan tekanan bahan bakar dibawah spesifikasi

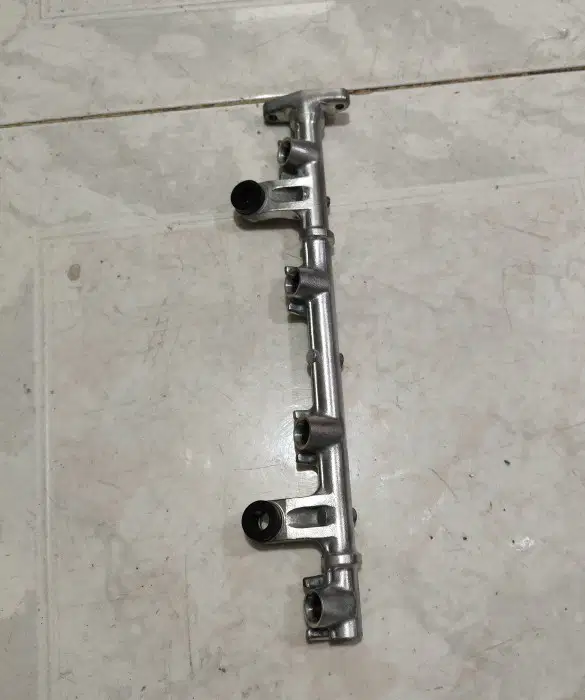

Fungsi dari komponen berikut adalah
Mengatur tekanan bahan bakar agar tidak berlebih
Membagi bahan bakar ke 4 injektor
Menyemprotkan bahan bakar bertekanan ke intake manifold
Menyaring bahan bakar dari kotoran

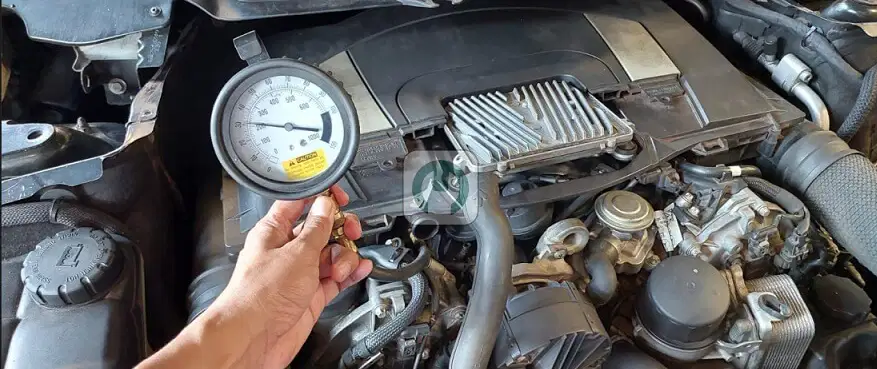

Pada pemeriksaan sistem bahan bakar injeksi, gambar berikut menunjukan …
Pemeriksaan kebocoran injektor bahan bakar
Pemeriksaan tekanan kompresi piston
Pemeriksaan tekanan bahan bakar
Pemeriksaan kerja Fuel pump
Gambar berikut menunjukan pemeriksaan…
Tegangan Fuel pump
Tegangan injektor
Tahanan Fuel pump
Tahanan injektor
Pemeriksaan kerja Fuel pump dilakukan dengan cara …
Memposisikan kunci kontak posisi ACC kemudian mendengar suara dengung pada Fuel pump
Memposisikan kunci kontak posisi ON kemudian mendengar suara cut off pada injektor bahan bakar
Menghidupkan mesin kemudian mendengarkan suara abnormal pada mesin
Memposisikan kunci kontak posisi ON kemudian mendengarkan suara dengung pada Fuel pump
Jika Fuel pump tidak bekerja ketika kunci kontak ON, Maka langkah yg sebaiknya dilakukan mekanik adalah..
Mengganti Fuel pump dengan yg baru
Memeriksa tegangan baterai menggunakan AVO meter
Memeriksa Relay Fuel Pump, Relay EFI dan fuse EFI
Mengganti Relay Fuel pump, Relay EFI dan fuse EFI
Alat ukur yang digunakan ketika memeriksa tekanan bahan bakar pada sistem bahan bakar injeksi adalah …
Fuel Pressure Gauge
Tyre pressure gauge
Injektor Cleaner Tester
Tacho meter
