WorksheetsPotenciômetro e Buzzer
Total questions: 15
Worksheet time: 13mins

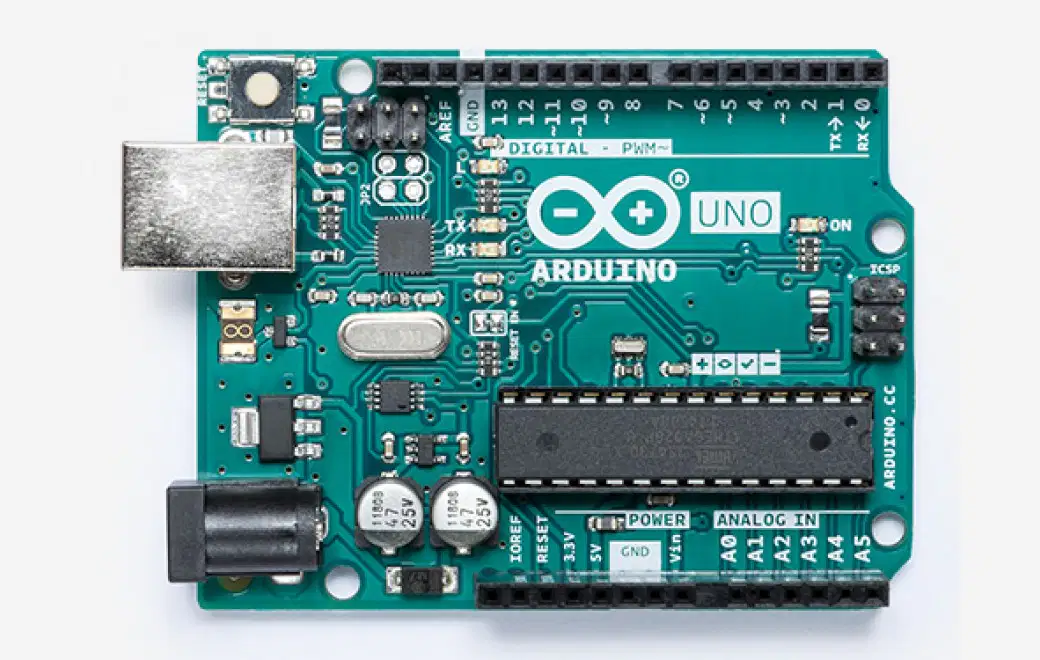

Em placas como o Arduino Uno, quais pinos geralmente permitem a geração de sinais PWM?
Apenas os pinos 0 e 1.
Somente os pinos A0 a A5.
Todos os pinos digitais.
Apenas os pinos com o símbolo de um til (~), como 3, 5, 6, 9, 10 e 11.
O que é um potenciômetro e como ele funciona em um circuito elétrico?
Um sensor de temperatura que envia sinais digitais ao Arduino.
Um resistor fixo que controla a tensão automaticamente.
Um resistor variável que ajusta manualmente a resistência no circuito.
Um dispositivo que armazena energia para liberar depois.
Qual é a principal diferença entre um sinal digital e um sinal analógico?
O sinal digital varia continuamente, enquanto o analógico só tem dois estados.
O sinal analógico varia continuamente, enquanto o digital possui apenas dois estados (alto ou baixo).
O sinal analógico só pode ser usado com sensores de temperatura.
O sinal digital pode representar infinitos valores diferentes.
Em um projeto com Arduino, qual porta normalmente se usa para ler o valor de um potenciômetro?
Porta digital (como D2, D3, etc.).
Porta analógica (como A0, A1, etc.).
Entrada de alimentação (Vin).
Porta de comunicação serial (TX/RX).
O que significa a sigla PWM no contexto do Arduino?
Pulse Wave Monitoring (Monitoramento de Onda de Pulso)
Power Wire Management (Gerenciamento de Fios de Energia)
Pulse Width Modulation (Modulação por Largura de Pulso)
Phase Width Management (Gerenciamento de Largura de Fase)
Se você conectar o pino central do potenciômetro a A0 do Arduino, o que acontece quando você gira o botão do potenciômetro?
O Arduino liga e desliga rapidamente.
O valor da leitura muda entre 0 e 1023.
O Arduino trava e precisa ser reiniciado.
O potenciômetro envia sinais de texto para o Arduino.
Cite um exemplo de aplicação prática de um potenciômetro em uma situação do cotidiano
Ajustar o volume de um rádio.
Aumentar a velocidade do carro
Armazenar energia elétrica
Enviar mensagens
No Arduino, qual função usamos para ler o valor de um potenciômetro conectado a uma porta analógica?
analogWrite()
digitalWrite()
pinMode()
analogRead()
Qual é a principal característica de um buzzer passivo?
Emite som automaticamente ao ser ligado.
Precisa de um sinal de frequência (como PWM) para gerar som.
Funciona apenas com corrente alternada da tomada.
Contém um circuito interno que gera o som.
Para que um buzzer passivo produza som com uma frequência audível, é necessário:
Conectá-lo diretamente aos 5V.
Alimentá-lo com corrente alternada da rede elétrica.
Enviá-lo um sinal de frequência (PWM) por meio de um microcontrolador.
Usar um resistor para limitar a corrente.
No Arduino, qual comando é usado para gerar som em um buzzer passivo conectado à porta 8?
digitalWrite(8, HIGH);
analogWrite(8, 255);
playSound(8);
tone(8, 1000);
Um aluno conectou um buzzer passivo diretamente ao GND e aos 5V da placa Arduino, mas ele não emitiu som. Qual o provável motivo?
O buzzer precisa de um sinal oscilante para funcionar.
O buzzer está com defeito.
Ele esqueceu de usar um resistor.
O buzzer passivo só funciona com corrente alternada.
Quando usamos a função analogWrite() no Arduino, o que ela faz?
Escreve um valor analógico puro no pino escolhido.
Lê um valor analógico de um sensor.
Gera um sinal PWM no pino especificado.
Envia um sinal digital de valor fixo (0 ou 1).
Qual destas aplicações é um uso típico de sinais PWM no Arduino?
Ligar e desligar um relé.
Controlar o brilho de um LED.
Ler a temperatura de um sensor LM35.
Medir a resistência de um resistor.
Qual destas imagens representa um sinal do tipo digital?
