WorksheetsMikrometer Skrup
Total questions: 20
Worksheet time: 7hrs 40mins
Perhatikan ciri-ciri alat ukur dibawah ini!
· Alat ukur ini terdiri dari rahang tetap dan rahang geser
· Memiliki selubung luar dan selubung dalam
· Skala utama yang dibaca terletak berdekatan dengan selubung luar
· Alat ukur ini memiliki ketelitian 0.01 mm
Berdasarkan ciri-ciri diatas, alat ukur yang dimaksud adalah…
MISTAR
CALIPER
BAROMETER
AMPEREMETER
MIKROMETER
Perhatikan gambar di atas!. Pada bagian mikrometer skrup yang di tunjuk oleh angka “8” merupakan komponen…
FRAME
RATCHET
ANVIL
SPINDEL
LOCK NUT
Sebuah komponen pada mikrometer skrup yang memiliki fungsi sebagai penahan saat sebuah benda akan di ukur adalah…
FRAME
RATCHET
SPINDEL
ANVIL
LOCK NUT
Perhatikan gambar di atas!. Pada bagian mikrometer skrup yang di tunjuk oleh angka “4” memiliki fungsi…
Bagian yang tetap pada mikrometer, berfungsi sebagai titik tumpu atau penahan benda yang akan diukur.
Bagian yang bisa diputar, memiliki skala nonius (skala nonius digunakan untuk pengukuran yang lebih presisi).
Bagian untuk mengunci posisi spindle saat pengukuran, sehingga spindle tidak bergerak saat membaca hasil.
Rangka utama mikrometer yang berbentuk seperti huruf C atau U. Fungsinya adalah untuk menampung dan menyatukan semua bagian mikrometer.
Digunakan untuk mengencangkan spindle saat pengukuran, memastikan benda yang diukur terpasang dengan benar antara anvil dan spindle.

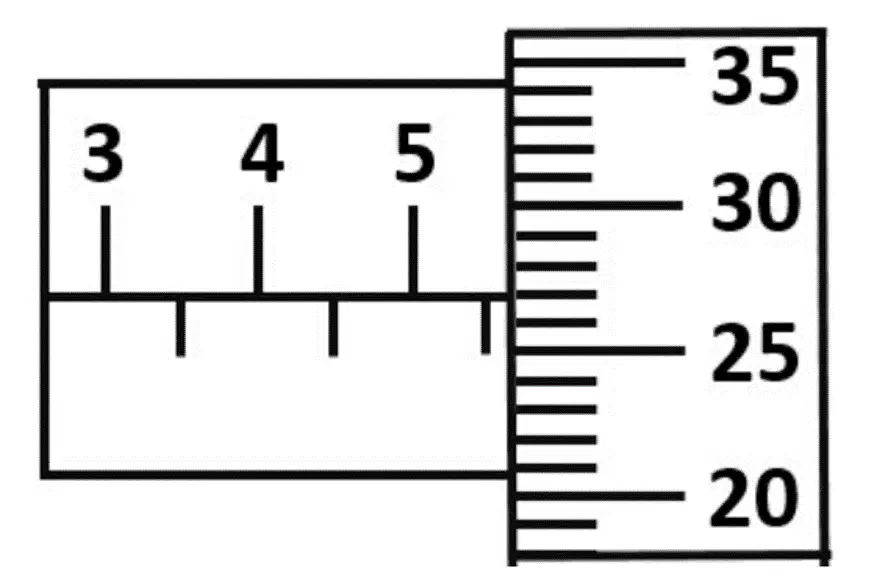

Hasil pengukuran mikrometer disamping adalah…
6.34 mm
6.84 mm
7.34 mm
7.35 mm
7.84 mm

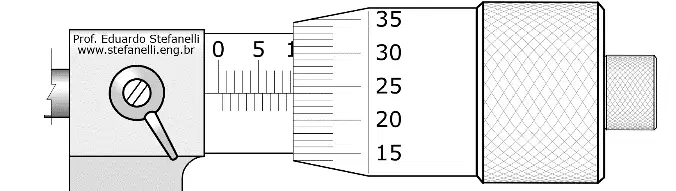

Berapa tebal sebuah buku yang di ukur oleh mikrometer srup?
6.07 mm
6.17 mm
6.57 mm
6.67 mm
7.17 mm
Hasil pengukuran diameter kawat dengan menggunakan mikrometer skrup yang memiliki diameter sebesar 2.38mm adalah…

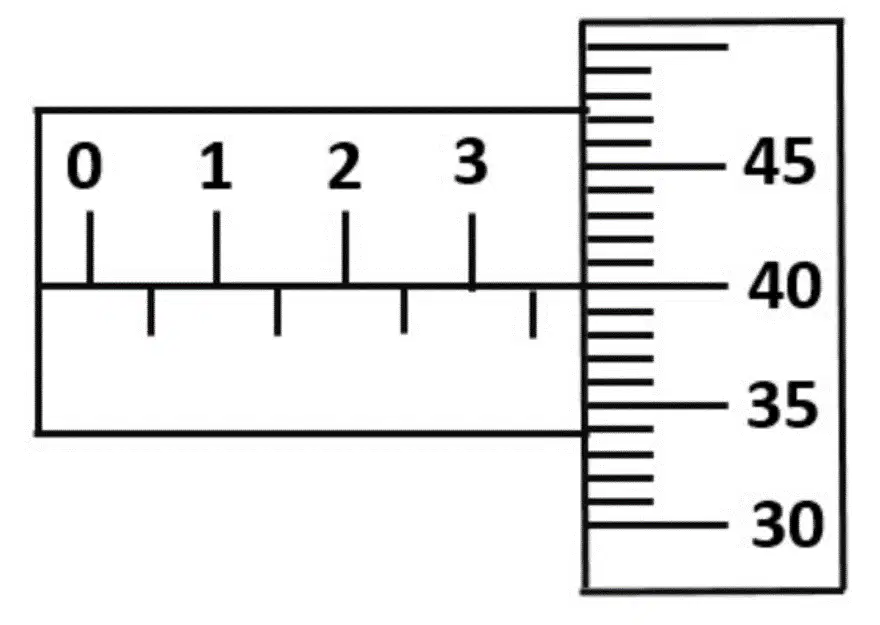

Perhatikan hasil pengukuran dengan menggunakan mikrometer skrup. Diperoleh hasil pengukuran sebesar…
2.72 mm
2.22 mm
3.20 mm
3.22 mm
3.72 mm
Skala utama yang terbaca pada pengukuran tersebut adalah
3.5
4
4.3
4.5
5

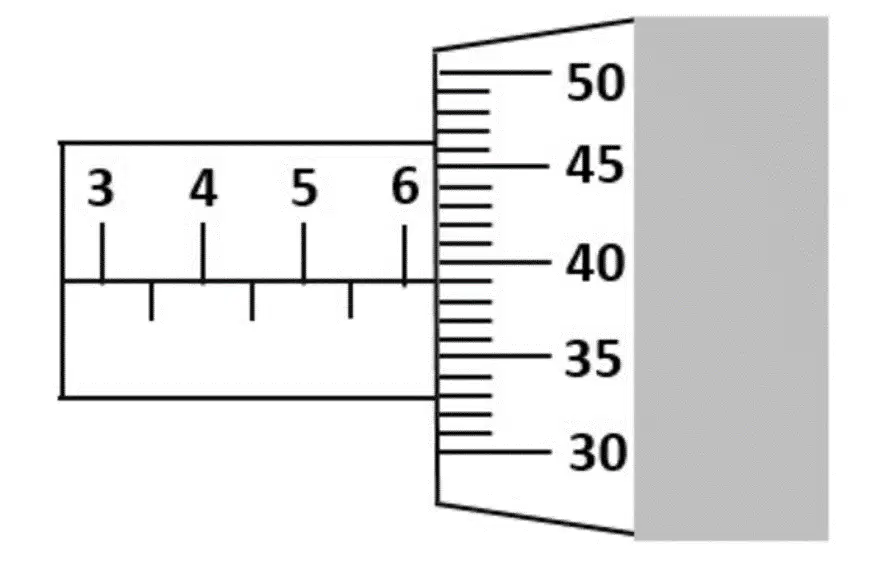

Sebuah uang logam diukur ketebalannya menggunakan mikrometer sekrup, dengan hasil pengukuran seperti pada gambar berikut. Besarnya hasil pengukuran adalah ….
5.23 mm
5.73 mm
6.73 mm
7.23 mm
7.73 mm
Berapakah hasil pengukuran menggunakan mikrometer sekrup pada gambar ini?
3.35 mm
3.40 mm
3.50 mm
3.90 mm
4.40 mm

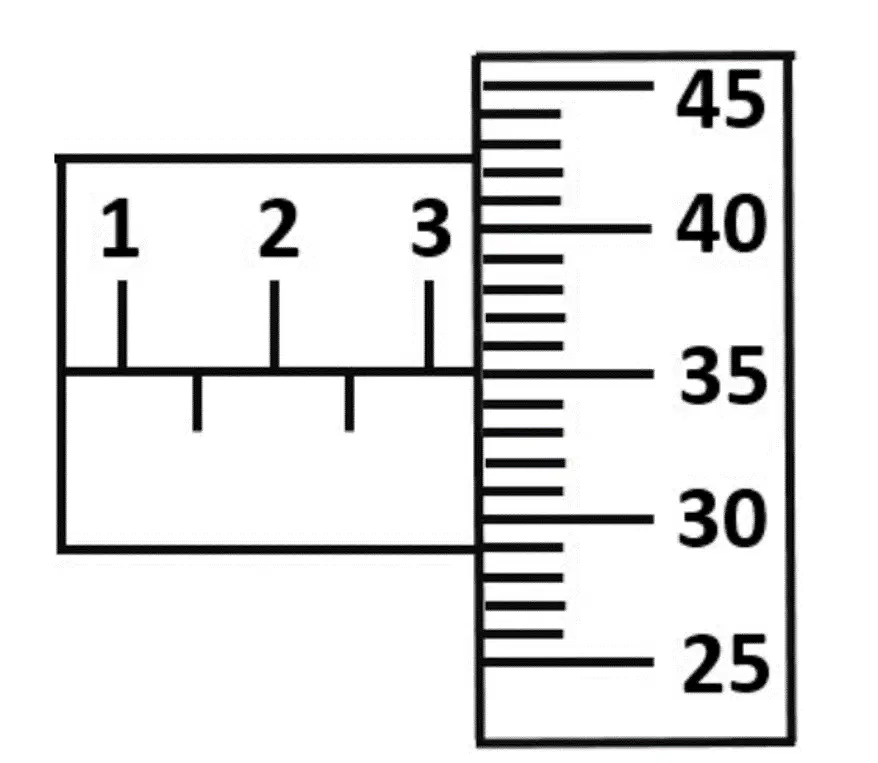

Berapakah hasil pengukuran menggunakan mikrometer sekrup pada gambar ini?
5.25 mm
5.30 mm
5.50 mm
5.77 mm
6.25 mm
Berapakah hasil pengukuran menggunakan mikrometer sekrup pada gambar ini?
3.35 mm
3.40 mm
3.50 mm
3.85 mm
4.45 mm
Berapakah hasil pengukuran menggunakan mikrometer sekrup pada gambar ini?
6.29 mm
6.41 mm
6.39 mm
6.40 mm
6.38 mm
Skala terkecil mikrometer pada skala nonius ....
1 mm
0.1 mm
0.01 mm
0.001 mm
0.0001 mm
Pada mikrometer terjadi perubahan pengukuran yang mana terbaca pada gambar tersebut, berapakah nilai yang dihasilkan?
2.38 mm
2.42 mm
2.88 mm
3.38 mm
3.42 mm
berapakah hasil pengukuran tersebut?
8.42 mm
8.25 mm
9.24 mm
9.25 mm
10.24 mm
Berapakah hasil pengukuran tersebut?
5.00 mm
10.00 mm
10.50 mm
11.00 mm
11.50 mm
berdasarkan gambar mikrometer disamping, Spindel dan skala utama ditunjukan pada nomor...
3 dan 7
3 dan 6
5 dan 6
2 dan 3
3 dan 5
Perhatikan dua hasil pengukuran berikut yang dilakukan menggunakan mikrometer skrup:
Pengukuran A: Skala utama menunjukkan 5,0 mm dan skala nonius menunjukkan 0,45 mm.
Pengukuran B: Skala utama menunjukkan 4,5 mm dan skala nonius menunjukkan 0,50 mm.
0.35 mm
0.40 mm
0.45 mm
0.50 mm
0.55 mm
