WorksheetsXI TPMG UH 1 GENAP S.ANGKAT
Total questions: 25
Worksheet time: 58mins
Name
Class
Date
1.
Fungsi dari tool joints pada drill pipe adalah ….
a)
memberikan efek kekuatan pada drill stem pada bagian bawah
b)
efek beban fleksibel pada rangkaian pemboran berarah (directional drilling)
c)
mengecangkan pipa
d)
sebagai connection dalam memperpanjang drill stem untuk memungkinkan penambahan kedalam lubang bor
e)
memberi tekanan pada pipa
2.
Berdasarkan gambar disamping merupakan salah satu peralatan drill stem. Ukuran diameter luarnya sama dengan diameter tool joints DP. Alat tersebut terletak pada ….
a)
di bawah permukaan, di atas drill pipe
b)
di bawah permukaan, di bawah bit
c)
di bawah permukaan, di bawah drill stem
d)
di atas permukaan, di atas drill pipe
e)
di bawah drill pipe, di atas bit
3.
Bit mampu menghancurkan dan menembus formasi, ketika ….
a)
drill colar memberikan beban pada bit
b)
ujung-ujung bit digerakkan oleh hoisting equipment
c)
ujung rangkaian pipa bor tidak menyentuh formasi
d)
pipa bor bergerak naik turun
e)
rangkaian pipa bor mampu menahan putaran
4.
Gambar tersebut terletak pada ….
a)
di ujung atas menara rig
b)
telinga travelling block dan elevator
c)
di atas hook
d)
di bawah travelling block
e)
di bawah swivel
5.
(1) Swivel; (2) Rotary table; (3) Master bushing; (4) Kelly bushing; (5) Kelly; (6) Drawwork; (7) Travelling Block; (8) Hook; (9) Link; (10) Elevator
Alat-alat tersebut yang termasuk dalam equipment hoisting adalah ….
a)
1-2-3-4-5
b)
1-2-3-5-6
c)
2-3-4-5-6
d)
6-7-8-9-10
e)
2-5-8-9-10
6.
Alat tersebut merupakan rumah kawat-kawat baja dimana alat penting dalam aktivitas pengeboran, karena melalui alat tersebut driller ….
a)
mampu melakukan dan mengatur operasi pengeboran dengan drilling line
b)
memindahkan rangkaian pipa bor
c)
mengatur gerak rig floor
d)
mengangkat rig floor
e)
menyambung pipa bor
7.
Gambar disamping adalah salah peralatan pengeboran yang termasuk dalam sistem ….
a)
power system
b)
BOP system
c)
rotating system
d)
hoisting system
e)
circulating system
8.
Pernyataan yang tepat berdasarkan gambar disamping adalah ….
a)
aliran lumpur bor mengalir melalui alat X tanpa kebocoran
b)
dalam operasi pengeboran diperlukan bantalan pengisi alat X untuk mengatur ukuran pipa
c)
saat section memasukkan rangkaian pipa bor, drill pipe dan drill colar digantung alat X diatas lantai rig
d)
saat section memasukkan rangkaian pipa bor, drill pipe dan drill collar digantung alat X di atas rig
e)
alat X memutar batang bor selama operasi pemboran
9.
Aktivitas pengeboran memerlukan drilling line sebagai penyalur tenaga naik-turunnya hoisting equipment dan rangkaian pipa pemboran. Oleh karena itu drilling line membutuhkan alat sebagai pengoperasiannya sekaligus rumah bagi drilling line adalah ….
a)
drawwork
b)
hook
c)
drilling house
d)
crown block
e)
elevator
10.
Untuk memindahkan pipa bor (drill pipe) pada saat section penyambungan rangkaian pipa bor memerlukan alat dengan sistem penguncian yang mampu mengunci ujung pipa bor dimana alat ini terhubung oleh link. Alat tersebut adalah ….
a)
hook
b)
elevator
c)
crown block
d)
link
e)
drilling line
11.
Alat yang berupa roda-roda (katrol) terletak diujung menara dan bekerja ketika lilitan drilling line mengulur dan menarik akibat gaya tarik dari drawwork adalah ….
a)
drawwork
b)
travelling block
c)
crown block
d)
link
e)
drilling line
12.
Alat yang digunakan oleh driller mengangkat beban dari hook ketika melepas section rangkaian pipa bor naik turun rangkaian pemboran adalah ….
a)
Link
b)
drilling line
c)
travelling block
d)
drawwork
e)
crown block
13.
Berikut merupakan bagian-bagian penyusun drilling line yang tepat dan lengkap adalah ….
a)
reveed drilling line, dead line, dead line anchor, fast line
b)
reveed drilling line, dead line, storage
c)
reveed drilling line, storage, dog house
d)
dead line, rat hole, mouse hole
e)
dead line, line, fast line
14.
Dalam aktivitas operasi pengeboran dibutuhkan personal rig yang memiliki tugas dan tanggung jawab masing-masing. Personil yang bertanggung jawab atas rig-up/ rig down peralatan drilling kontraktor adalah ….
a)
driller
b)
toolpusher
c)
rig manager
d)
assistant driller
e)
derrickman
15.
Lubang terletak di atas rig floor berada di dekat rotary table dimana lubang tersebut digunakan sebagai tempat DP dilakukan penyambungan. Berdasarkan pernyataan di atas merupakan ciri-ciri ….
a)
dog house
b)
mouse hole
c)
rumah gulung
d)
rat hole
e)
cat hole
16.
Pengeboran merupakan suatu usaha teknis membuat lubang dengan aman menembus lapisan formasi untuk mendapatkan reservoir. Yang dimaksud dengan reservoir adalah ….
a)
Produk yang diinginkan dalam pemboran berupa fluida cair, gas atau minyak
b)
Produk dari formasi di atas permukaan tanah
c)
Lapisan batuan yang dihancurkan oleh drill bit
d)
Lapisan batuan keras yang tidak dapat dihancurkan oleh drill bit
e)
Tumpukan batuan yang melindungi lubang pemboran
17.

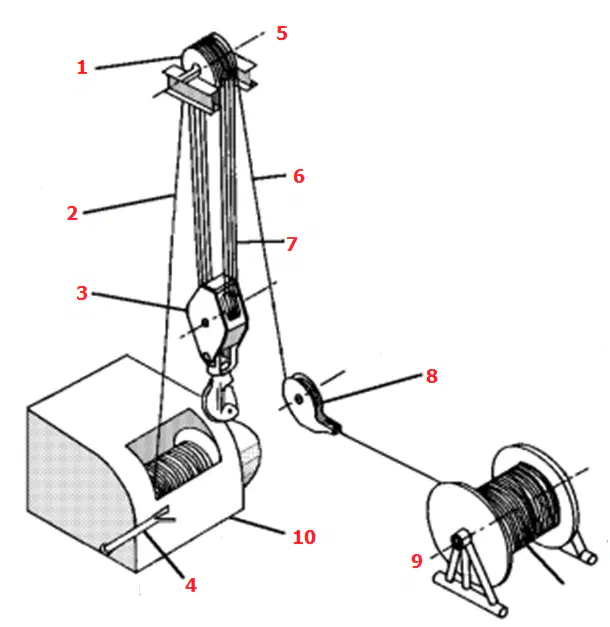

Perhatikan gambar berikut! Bagian drilling line dimana tali tersebut tidak bergerak dan di gulung pada drum rumah drilling line ditunjukkan pada nomor …
a)
1 & 2
b)
4 & 10
c)
2 saja
d)
5 & 6
e)
2 & 6
18.
Perhatikan gambar berikut! Fungsi alat yang ditunjukkan paada nomor 3 bergerak naik-turun dimana menyesuaikan drilling line pada crown block sehingga mampu mengangkat hook beserta rangkaian pipa bor. Adapun alat yang dimaksud adalah ….
a)
Crown block
b)
Travelling block
c)
Drawwork
d)
Hook
e)
Storage reel
19.
Hoisting system terdiri dari 3 bagian. Bagian yang berfungsi sebagai penyangga peralatan pengeboran dan juga memberi ruang yang cukup bagi operasi pemboran dan terdiri dari drilling tower adalah ….
a)
Drilling tower
b)
Rig floor
c)
Catwalk
d)
V-ramp
e)
Supporting structure
20.
Konstruksi dari kerangka baja sebagai platform yang terpasang di atas lubang bor langsung serta berfungsi menahan pergerakan peralatan pemboran dan rig floor adalah ….
a)
Drilling tower
b)
Rig floor
c)
Substructure
d)
V-ramp
e)
Supporting structure
21.

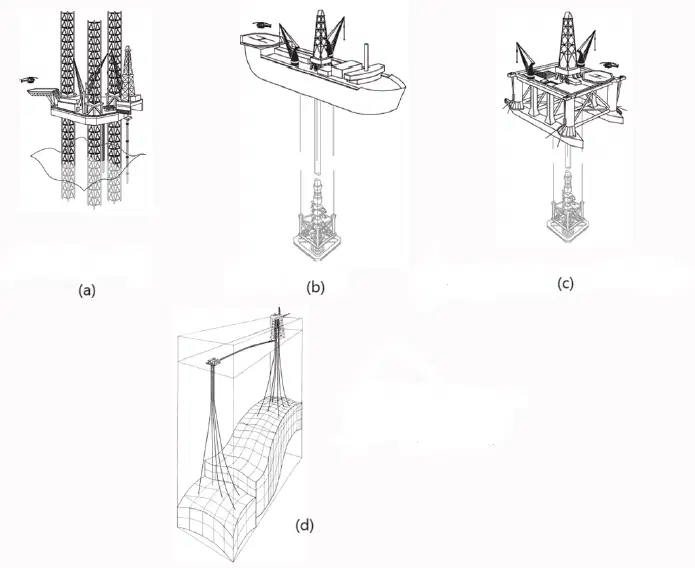

Perhatikan gambar berikut! Pada gambar tersebut terdapat beberapa jenis drilling tower offshore. Berdasarkan teori dan praktik di lapangan jenis drilling tower dengan kedalaman dasar laut hingga 150 m dengan substructure yang lebih kokoh adalah jenis jack up rig yang ditunjukkan pada ….
a)
(a)
b)
(b)
c)
(c)
d)
(d)
e)
Tidak ada jawaban
22.
Sarana meletakkan pipa-pipa pemboran dengan cara berjalan di atasnya sebelum diletkkan di lereng pipa di depan rig adalah ….
a)
Rig floor
b)
Substructure
c)
V-ramp
d)
Catwalk
e)
Mouse hole
23.
Jembatan penghubung antara catwalk & rig floor sebagai lintasan drill pipe yang akan ditarik ke rig floor adalah ….
a)
Rig floor
b)
Substructure
c)
V-ramp
d)
Catwalk
e)
Mouse hole
24.

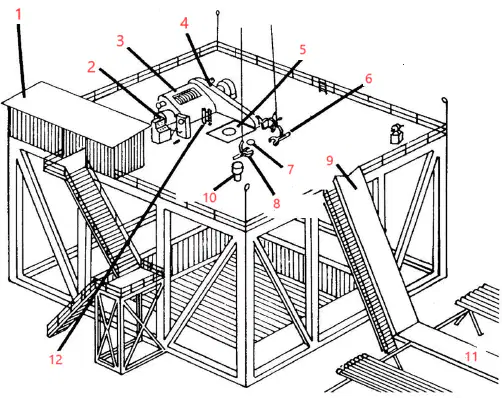

Perhatikan gambar berikut! Rumah kecil yang digunakan sebagai ruang kerja driller dan penyimpanan alat-alat kecil dalam pemboran ditunjukkan pada nomor ….
a)
1
b)
1 & 2
c)
3 & 11
d)
4
e)
5
25.
Perhatikan gambar berikut! Lubang pada rig floor yang digunakan sebagai tempat section pemasangan dan pelepasan drill pipe adalah ….
a)
5
b)
6
c)
7
d)
8
e)
9
