WorksheetsMTE Gewinde-Profile
Total questions: 22
Worksheet time: 11mins
Was bedeutet die Abkürzung "M" in der Normbezeichnung eines metrischen ISO-Gewindes?
Metrisches Regelgewinde
Mechanisches Innengewinde
Mittelgroßes Außengewinde
Metrisches Feingewinde
Entschlüssle Gewindebezeichnung:
"M24 LH"
Metrisch 24 mm Leicht Haltend
Metrische Feingewinde
Kerndurchmesser 24 mm
links gängig
Metrische Regelgewinde Nenndurchmesser 24 mm
links gängig
Motorengewinde 24 Nm
Left Hand
Entschlüssle Gewindebezeichnung:
"M30 x 2"
Metrische Feingewinde
Kerndurchmesser 30 mm
Metrische Feingewinde
Nenndurchmesser 30 mm 2mm Steigung
Metrische Regelgewinde Nenndurchmesser 24 mm
links gängig
Motorengewinde 24 Nm
Left Hand
Entschlüssle Gewindebezeichnung:
"Tr 48 x 16 (P8)"
Trapezgewinde
Nenndurchmesser
48 mm
Steigung 16
Trapezgewinde
Flankendurchmesser 48mm
Trapezgewinde Nenndurchmesser 48mm
Steigung 8
2 gängig
Trabantgewinde
Innendurchmesser
48mm
Steigung 16/8=2
Entschlüssle Gewindebezeichnung:
"Rp 1/4"
Rundgewinde
Außendurchmesser 1/4"
Rohrgewinde
2/8"
Whitworth Gewinde
Außendurchmesser
1/4"
Whitworth Gewinde
Innendurchmesser
1/4"
Welche Bedeutung hat der Flanken-Ø (D2) im Diagramm?
Durchmesser auf halber Höhe des Gewindes
Gesamtdurchmesser des Gewindes
Kleinster Durchmesser des Gewindes
Steigung des Gewindes
Welche Größe wird mit "P" im Diagramm bezeichnet?
Steigung
Nenn-Ø
Kern-Ø
Flanken-Ø
Welche Eigenschaft haben Feingewinde im Vergleich zu Regelgewinden bei gleichem Nenndurchmesser?
Sie haben eine kleinere Steigung.
Sie haben eine größere Steigung.
Sie sind dicker.
Sie sind kürzer.
Welche Bedeutung hat der Wert D1 im Diagramm?
Kern-Ø
Außendurchmesser
Steigung
Flankenwinkel

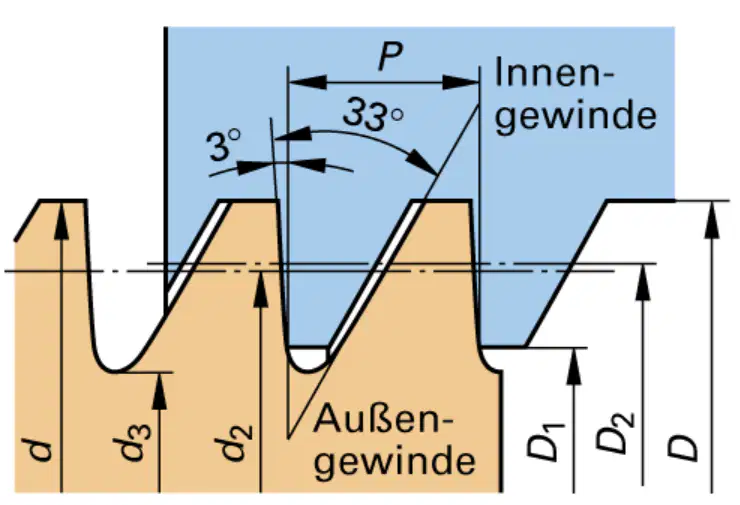

Welche Aussage trifft auf die Belastbarkeit des Sägegewindes zu?
Es kann einseitig sehr hoch belastet werden
Es ist nur für geringe Belastungen geeignet
Es ist für symmetrische Belastungen optimiert
Es ist nicht für Bewegungsgewinde geeignet
Wie wird die Steigung im Diagramm bezeichnet?
Mit dem Buchstaben D
Mit dem Buchstaben S
Mit dem Buchstaben F
Mit dem Buchstaben P
Was ist ein typisches Anwendungsbeispiel für Rundgewinde?
Kupplungsspindeln an Eisenbahnwaggons
Schraubzwingen im Holzbau
Fahrradlenker
Autoreifenventile
Wie wirkt sich das große Spiel zwischen Mutter und Bolzen auf den Zusammenbau aus?
Es gibt kaum Probleme wie Verkannten
Die Verbindung wird instabil
Die Montage dauert länger
Es erhöht die Korrosionsgefahr
Welche Aussage beschreibt die Funktion von Rundgewinden am besten?
Sie sind robust gegenüber Schmutz und stoßartiger Belastung und werden bei Kupplungsspindeln eingesetzt.
Sie sind besonders für hohe Drehzahlen geeignet.
Sie werden hauptsächlich im Möbelbau verwendet.
Sie sind immer aus Edelstahl gefertigt.
Was ist ein Vorteil von Senkkopfschrauben mit Innensechskant?
Sie zentrieren das Werkstück durch ihre kegelige Kopfform
Sie haben immer einen hohen Kopf
Sie sind für große Materialstärken geeignet
Sie werden selten verwendet
Warum ist bei Bohrschrauben kein Bohren notwendig?
Wegen der Bohrspitze
Wegen des Materials
Wegen der Farbe
Wegen der Länge
Welche Rolle spielt die Reibungswärme beim Fließbohrschrauben?
Sie lässt den Werkstoff fließen.
Sie kühlt das Material ab.
Sie verhindert das Gewindeschneiden.
Sie löst die Schraube.
Welche Mutter dient als Öse zum Transport von Maschinen?
Ringmutter
Nutmutter
Hutmutter
Flügelmutter
Warum schützt eine Hutmutter vor Verletzungen?
Sie bedeckt scharfe Schraubenenden
Sie hat Flügel zum Greifen
Sie wird mit Splinten gesichert
Sie hat eine Rändelung
Welche Mutter wird zum Befestigen von Wälzlagern auf Wellen verwendet?
Nutmutter
Überwurfmutter
Kronenmutter
Rändelmutter
Welche Mutter wird in Verbindung mit Stiftschrauben verwendet?
Sechskantmutter
Flügelmutter
Ringmutter
Nutmutter
Welche Festigkeitsklasse ist für Verbindungen mit sehr hoher Beanspruchung geeignet?
12.9
6.8
8.8
10.9
