WorksheetsFundamentos de sistemas hidrónicos y uso del software HSS
Total questions: 26
Worksheet time: 14mins
Name
Class
Date
1.
¿Cuál es la característica principal de un sistema hidrónico?
a)
Transferir calor desde un fluido a otro
b)
Mover un fluido a través de un sistema de tuberías
c)
Almacenar un fluido caliente
d)
Aumentar la humedad del aire
2.
¿Cuál es el propósito principal de una bomba en un sistema hidrónico?
a)
Calentar un fluido
b)
Controlar un flujo volumétrico del aire
c)
Impulsar un fluido a través de una red de distribución
d)
Regular la presión atomsférica
3.
¿Cuál es la característica principal de un sistema hidráulico abierto?
a)
Su componente principal es una bomba
b)
Tiene más de un punto de contacto con la atmósfera
c)
Sólo tiene un punto de contacto con la atmósfera
d)
Usa canales en lugar de tuberías
4.
¿Qué unidad se utiliza comúnmente para medir caudal en sistemas hidrónicos?
a)
m/s
b)
L/min
c)
kg/s
d)
m³/h
e)
gpm
5.
¿Qué parámetro físico se ve afectado por la fricción del fluido debido a la rugosidad de la pared interna las tuberías?
a)
Densidad
b)
Carga / altura
c)
Temperatura
d)
viscosidad
6.
¿Cuál de los siguientes elementos no corresponde a un elemento principal de un sistema hidrónico?
a)
Fuente térmica
b)
Sistema de distribución
c)
Ventilador
d)
Carga térmica
7.
¿Qué componente mide el caudal de agua en una línea?
a)
Manómetro
b)
Termómetro
c)
Caudalímetro
d)
Sensor de nivel
8.

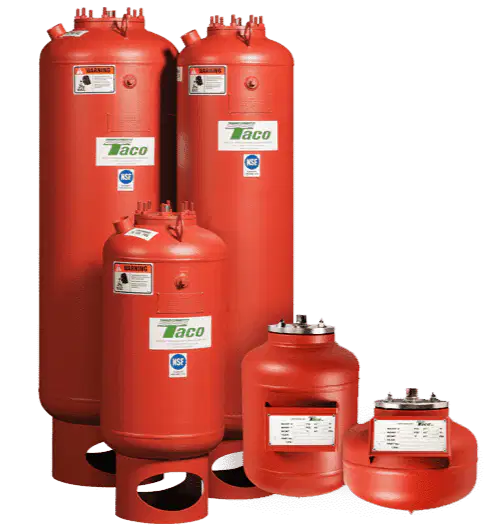

¿Cuál es la función de un tanque de expansión en un sistema hidrónico?
a)
Extraer aire del sistema
b)
Almacenar agua
c)
Aumentar la presión del sistema
d)
Compensar la dilatación térmica
9.
¿Qué problema puede causar aire atrapado en el sistema hidrónico?
a)
Reducción de eficiencia
b)
Cavitación
c)
Turbulencia
d)
Golpe de ariete
10.
¿Cuál de estos componentes permite el balanceo hidráulico del sistema?
a)
Filtro
b)
Válvula de compuerta
c)
Válvula de balanceo
d)
Válvula de retención
11.
¿La ecuación Q = m·Ce·ΔT permite calcular el caudal requerido para abatir una carga térmica determinada?
a)
Verdadero
b)
Falso
12.
¿Qué tipo de válvula evita el flujo inverso en una línea?
a)
Válvula de mariposa
b)
Válvula de retención
c)
Válvula de globo
d)
Válvula de bola
13.

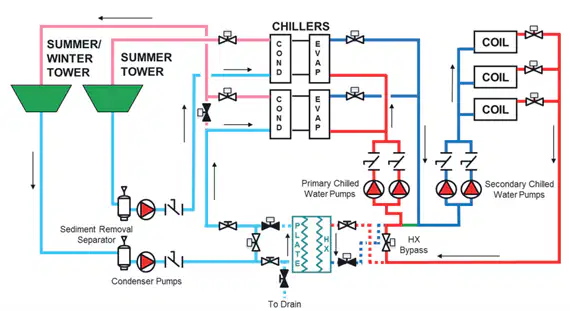

¿Qué tipo de arreglo se presenta en el diagrama?
a)
Arrelgo en serie
b)
Arreglo en paralelo
14.
¿Qué tipo de sistema hidrónico tiene una sola red de distribución?
a)
Primario-secundario
b)
Circuito simple
c)
Arreglo en serie
d)
Arreglo en paralelo
15.
¿Cuál es la función de un arreglo hidrónico primario-secundario?
a)
Desacoplar la fuente térmica de la carga térmica
b)
Aumentar la eficiencia de enfriamiento o calentamiento
c)
Reducir el diámetro de las tuberías
d)
Facilitar la instalación de las bombas
16.
¿Qué beneficio se obtiene con un buen balance hidráulico?
a)
Instalación de bombas de menor capacidad
b)
Disminución del ruido
c)
Flujo correcto en cada unidad terminal
d)
Reducción del número de válvulas instaladas en el sistema
17.
¿Cuál es el nombre del software HSS?
a)
Hydraulic Systems Solver
b)
Hydronic Solutions Software
c)
Hydronic System Solutions
d)
Hydraulic Systems Software
18.
¿Qué herramienta permite añadir componentes en los diagramas de HSS?
a)
Espacio de trabajo (Workspace)
b)
Calculadora (Recalculate)
c)
Barra de componentes (Component Toolbar)
d)
Árbol de inserción de componentes (Component Insertion Tree)
19.
Si una línea no se encuentra totalmente definida en un diagrama de HSS, ésta se muestra como…
a)
Línea en color rojo
b)
Línea resaltada en color rojo
c)
Línea resaltada en amarillo
d)
Línea punteada
20.
¿Qué parámetro debe ser definido por el usuario en HSS para el cálculo del caudal? (Parámetro de la unidad terminal)
(a)
21.
¿A partir de qué criterio común calcula HSS el diámetro de las tuberías?
a)
8 fps
b)
4 ft / 100 ft
c)
20 fps
d)
8 ft / 100 ft
22.
¿En dónde podemos encontrar la opción "Mostrar recorrido de pérdida de carga" para una bomba en HSS?
a)
Barra de estado
b)
Reporte hidráulico
c)
Ventana de propiedades
d)
Árbol de inserción de componentes
23.
¿En dónde se encuentran las opciones para rotar o "espejear" un símbolo en el espacio de trabajo de HSS?
a)
Barra de diseño (Layout Toolbar)
b)
Barra de estado (Status Bar)
c)
Barra de formas (Shape Toolbar)
d)
Barra de componentes (Component Toolbar)
24.
¿Cómo puedo desplazarme a través del espacio de trabajo?
a)
Clic izquierdo sostenido
b)
Clic derecho sostenido
c)
Scroll sostenido
d)
Herramienta mano (Pan)
25.
¿Qué tipo de resultados puedes exportar desde HSS?
a)
Reporte hidrónico
b)
Curva de la bomba
c)
Diagrama en formato DWG
d)
Filosofía de control
26.
¿Cuál es tu expectativa del curso para el uso del software HSS?
4 lines
100 %
