WorksheetsFügeverfahren (Quiz nach Skript Fügetechnik Wirkmechanismen)
Total questions: 21
Worksheet time: 15mins
An eine Aluminiumplatte sollen quadratische Platten aus S235JR angebracht werden.
Welches Verfahren ist mit normaler Werkzeugausstattung nicht möglich?
Schrauben
Löten
Nieten
Kleben
Schweißen
Welches Wirkprinzip hat das Fügen durch z. B. Passstifte?
Geben Sie das Wirkprinzip ein!
(a)
Eine Schraube ist ein zylindrisch aufgewickelter Keil. Was beeinflusst die Steigung P?
In welcher Richtung mehr Kräfte aufgenommen werden können.
Die Anzahl an Gängen.
Ob es eine Selbsthemmung gibt und wie groß diese ist.
Die Einschraubtiefe bei einer Umdrehung.
Was trifft auf Stiftschrauben zu?
Das Bild zeigt eine Passschraube und keine Stiftschraube.
Stiftschrauben werden oft in Gehäusen aus Gusseisen eingesetzt.
Das kürzere Gewinde bleibt normalerweise im Material und wird nicht herausgedreht.
Die Stifte bieten oft eine Vereinfachung der Positionierung der Oberplatte.
Was gilt für die Schraube DIN EN ISO 4762 M12 x 35mm - 10.9
Die Schraube ist mit Kopf 35mm lang.
Die Zugfestigkeit beträgt 1000 N/mm².
Die Streckgrenze beträgt 900 N/mm².
Es handelt sich um eine Zylinderkopfschraube.
Was trifft auf Passschrauben zu?
Sie dürfen auch auf Abscherung beansprucht werden.
Das Bild zeigt keine Passschraube
Das Wirkprinzip von Passschrauben ist vorgespannt formschlüssig.
Das Wirkprinzip von Passschrauben ist vorgespannt kraftschlüssig.
Welche Aussage zum Kleben stimmt?
Es werden Kohäsions- und Adhäsionskräfte für das Kleben benötigt.
Wenn der Kleber in der Mitte der Klebeschicht reißt, sind die Adhäsionskräfte nicht ausreichend groß gewesen.
Wenn der Kleber an der Kontaktstelle zum Werkstoff reißt, waren die Kohäsionskräfte des Klebers zu klein.
Fett auf der Kontaktstelle verbessert die Adhäsion.
Wo werden Trapezgewinde eingesetzt?
Als Leitspindel bei der Drehmaschine.
Als Befestigungsgewinde.
Im Vorschubgetriebe von Fräsmaschinen.
Zum Zusammenschrauben von Führungen.
Nennen Sie Einsatzorte für Linksgewinde:
Bei Passstiften.
Wenn die Schraube sich nicht so leicht durch Vibrationen lösen soll.
Bei der Schleifscheibenbefestigung.
Wenn keine Laien die Schraube lösen sollen, sondern nur Fachkräfte.
Sechskantschrauben...
...sind häufig in einer Flachsenkung versenkt.
... haben einen eingeprägten Innensechskant.
... eignen sich durch die Kopfform für das Einschrauben mit viel Kraft (Drehmoment).
... werden häufig in filigranen Maschinen und Vorrichtungen verwendet.
Von welchen Faktoren ist die Mindesteinschraubtiefe abhängig?
Werkstoff der Schraube
Werkstoff des Werkstücks
Festigkeitsklasse
Kopfform der Schraube
Wie bekommt man abgebrochene Gewindebohrer aus einer Bohrung?
Wenn der Schaft übersteht durch eine Zange oder vorsichtiges Hämmern mit z. B. Durchschlag.
Bei einem Durchgangsloch von unten kräftig nach oben durchschlagen.
Senkerodieren geht immer.
Die Mitte des Gewindebohrers ankörnen und vorsichtig mit einem kleinen Bohrer die Seele entfernen.
Welche Klebstoffverbindung ist ungünstig?
Welcher Klebstoff wird in Sekundenkleber verwendet?
Anaerobe Kleber
Cyanacrylat
Epoxidharz
Acrylat
Was trifft auf Kleben zu?
Wirkprinzip Stoffschlüssig
Es besteht keine Gefahr im Umgang mit Klebstoffen
Die Fügeflächen müssen sauber und eingefettet sein.
Man benötigt immer einen Härter
Der Einsatzbereich reicht von -200 bis +600°C

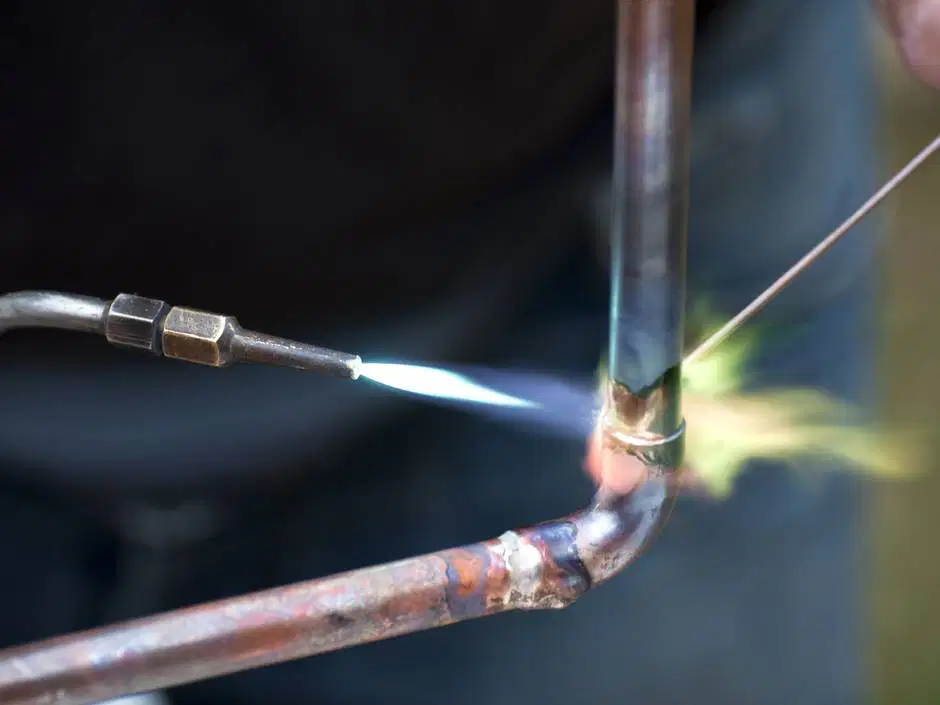

Was trifft auf Löten zu?
Die Grundwerkstoffe werden beim Löten aufgeschmolzen.
Das Lot legiert mit den Oberflächen der Werkstoffe.
Je dicker die Lötfuge, desto besser das Ergebnis.
Flussmittel erleichtern das Löten, können jedoch teils giftige Dämpfe freisetzen.
Beim Hartlöten arbeitet man mit Temperaturen über 450°C.
Ein Flachstahl aus E360 soll an einem dünnen Blech aus Aluminium befestigt werden.
Welche der Techniken sind dafür geeignet?
Schweißen
Löten
Kleben
Schrauben
Berroquieren
Wofür steht das W in WIG?
(a)
Was trifft auf das Schweißen zu?
Beim Schweißen wird der Grundstoff aufgeschmolzen.
Die Oberfläche muss vor dem Schweißen entfettet werden.
I-Naht, V-Naht und Bördelnaht sind Schweißnahtformen.
Die Schweißraupe wird nach 21 Tagen zum Schweißschmetterling.
Der Schweißschmetterling wird wegen seiner Schweißflecken gemobbt.
Welchen Zweck hat die Kerbe im Knebelkerbstift?
Sie sollen ein Verrutschen des Stiftes verhindern.
Dadurch kann Material eingespart werden.
Sie erhöhen die Stabilität des Stiftes.
Damit können größere Kräfte übertragen werden.
Welches Wirkprinzip haben Bolzen und Stifte?
Lösbar formschlüssig
Unlösbar formschlüssig
Lösbar kraftschlüssig
Unlösbar stoffschlüssig
Verortungsprinzip
