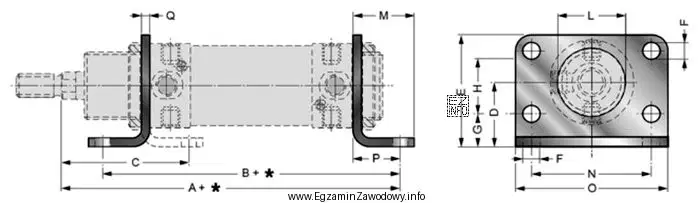

Który z podanych rodzajów mocowania siłowników należy zastosować dla elementu przedstawionego na rysunkach?
Wahliwe.
Na łapach.
Gwintowe.
Kołnierzowe.
W urządzeniu mechatronicznym zastosowano przekładnię zbudowaną z kół przedstawionych na rysunku.
Który pasek napędowy należy zastosować w tej przekładni?
Zębaty.
Klinowy.
Wielorowkowy.
Wieloklinowy.
Które oprogramowanie należy zainstalować do tworzenia wizualizacji procesu przedstawionego na rysunku?
CAD
CAM
CAE
SCADA
Do montażu pneumatycznego zaworu rozdzielającego za pomocą wkrętu przedstawionego na rysunku należy użyć wkrętaka typu
Pozidriv.
Philips.
Tri-Wing.
JIS
Którym medium roboczym jest zasilany element o symbolu graficznym przedstawionym na rysunku zastosowany w urządzeniu mechatronicznym?
Sprężonym powietrzem.
Prądem stałym.
Prądem przemiennym.
Cieczą hydrauliczną.
W celu oceny stanu technicznego przycisku S1 wykonano pomiary rezystancji, których wyniki przedstawiono w tabeli. Na ich podstawie można stwierdzić, że przycisk S1 posiada zestyk
NO, który jest sprawny.
NC, który jest sprawny.
NO, który jest niesprawny.
NC, który jest niesprawny.
Na rysunku przedstawiony został schemat układu pneumatycznego. Które stwierdzenie odzwierciedla sposób działania układu?
Pierwsze przesterowanie zaworu powoduje wysunięcie tłoczyska, drugie wsunięcie tłoczyska.
Pierwsze przesterowanie zaworu powoduje wysunięcie tłoczyska, drugie nie zmienia położenia tłoczyska.
Pierwsze przesterowanie zaworu nie zmienia położenia tłoczyska, drugie powoduje wysunięcie tłoczyska.
Pierwsze przesterowanie zaworu nie zmienia położenia tłoczyska, drugie wysterowanie zaworu również nie zmienia położenia tłoczyska.
Do pomiaru prędkości obrotowej wału silnika służy
mostek tensometryczny.
czujnik termoelektryczny.
prądnica tachometryczna.
potencjometr obrotowy.
Jaką funkcję pełni element V3 w układzie przedstawionym na rysunku?
Zmniejsza prędkość wsuwania tłoczyska siłownika.
Zmniejsza prędkość wysuwania tłoczyska siłownika.
Zwiększa prędkość wysuwania tłoczyska siłownika.
Zwiększa prędkość wsuwania tłoczyska siłownika.
Jaka jest prawidłowa kolejność czynności wykonywanych podczas demontażu urządzenia mechatronicznego?
Wyciągnięcie elementów zabezpieczających, odłączenie instalacji zewnętrznych, zdjęcie osłon i pokryw, wyciągnięcie elementów ustalających.
Odłączenie instalacji zewnętrznych, zdjęcie osłon i pokryw, wyciągnięcie elementów zabezpieczających, wyciągnięcie elementów ustalających.
Odłączenie instalacji zewnętrznych, wyciągnięcie elementów ustalających, zdjęcie osłon i pokryw, wyciągnięcie elementów zabezpieczających.
Zdjęcie osłon i pokryw, wyciągnięcie elementów zabezpieczających, odłączenie instalacji zewnętrznych, wyciągnięcie elementów ustalających.

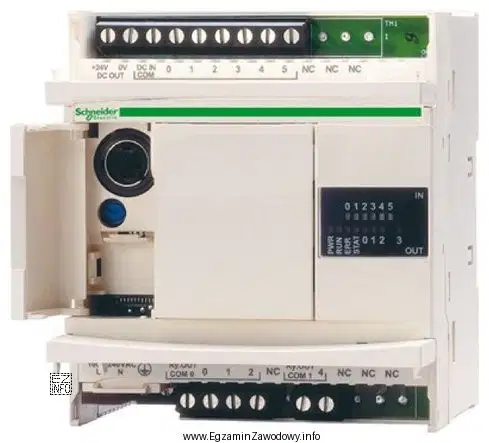

Określ liczbę wejść i wyjść binarnych przedstawionego na rysunku sterownika PLC zastosowanego w urządzeniu mechatronicznym.
6 wejść i 4 wyjścia.
5 wejść i 4 wyjścia.
6 wejść i 3 wyjścia.
5 wejść i 3 wyjścia.
Którego urządzenia należy użyć do zasilania trójfazowego silnika indukcyjnego klatkowego, aby mieć możliwość ustawienia granicznych wartości prądu rozruchowego i płynnej regulacji prędkości obrotowej silnika?
Przełącznika gwiazda-trójkąt.
Przemiennika częstotliwości.
Prostownika sterowanego trójpulsowego.
Softstartu.
Który typ prostownika zastosowano w zasilaczu zasilającym podzespół elektroniczny urządzenia mechatronicznego?
Trójpulsowy.
Dwupulsowy.
Jednopulsowy.
Sześciopulsowy.
Który z przekształtników stosowanych w układach zasilających urządzenia mechatroniczne zamienia energię prądu stałego na energię prądu przemiennego o regulowanych wartościach częstotliwości i napięcia?
Softstart.
Falownik.
Prostownik.
Sterownik napięcia przemiennego.
Który zawór należy zamontować w układzie, by zapewnić przepływ medium tylko w jednym kierunku?
Rozdzielający.
Zwrotny.
Odcinający.
Bezpieczeństwa.
Zwiększenie prędkości ruchu tłoka siłownika pneumatycznego umożliwia
przełącznik obiegu.
zawór szybkiego spustu.
zawór zwrotny.
zawór podwójnego sygnału.

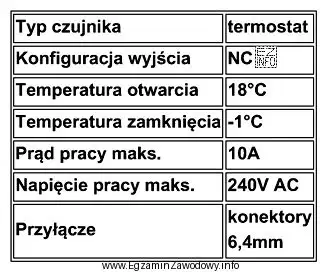

Na podstawie przedstawionej noty katalogowej termostatu HONEYWELL 3455RC określ temperaturę otwarcia oraz amplitudę.
Temperatura otwarcia 18°C, amplituda -1°C
Temperatura otwarcia 18°C, amplituda 17°C
Temperatura otwarcia 18°C, amplituda 19°C
Temperatura otwarcia -1°C, amplituda 18°C

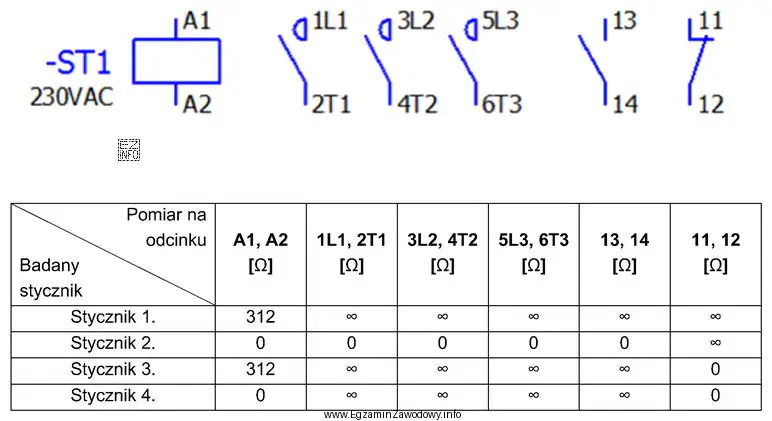

Oceń na podstawie wyników pomiarów rezystancji cewek i zestyków w stanie nieaktywnym, który stycznik jest sprawny.
Stycznik 3.
Stycznik 2.
Stycznik 4.
Stycznik 1.
Napięcie wyjściowe przetwornika ciśnienia przyjmuje wartość z przedziału od 0 V do 10 V dla ciśnienia z przedziału 0 kPa ... 600 kPa. Jaka będzie wartość napięcia wyjściowego, przy liniowej charakterystyce przetwornika, dla ciśnienia równego 450 kPa?
10,0 V
4,5 V
7,5 V
3,0 V

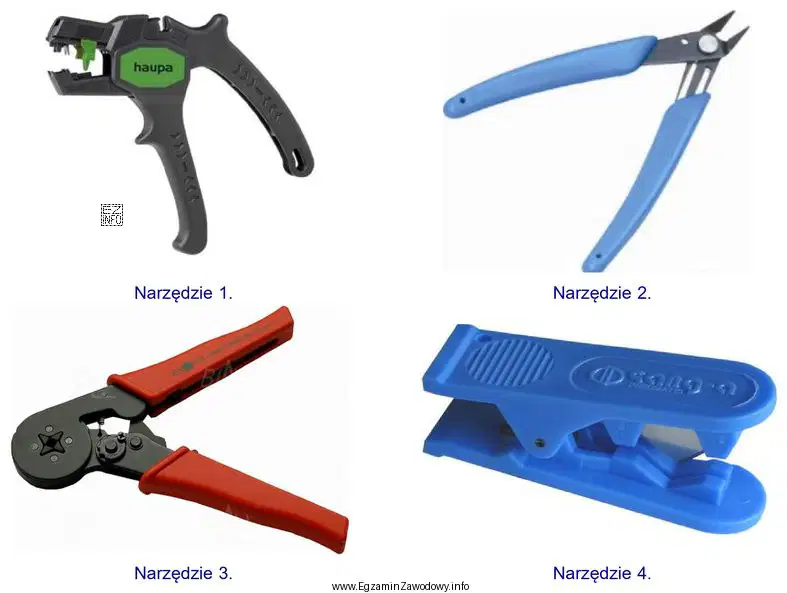

Którego narzędzia należy użyć do cięcia przewodów pneumatycznych?
1
2
3
4
Na której ilustracji przedstawiono narzędzie służące do nacinania gwintu wewnętrznego?
1
2
3
4

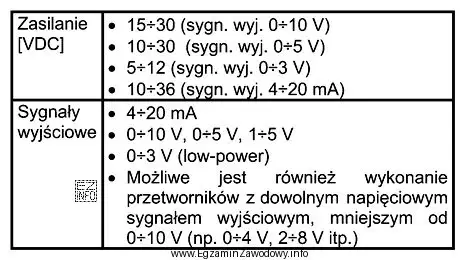

Na podstawie danych katalogowych przetwornika różnicy ciśnień dobierz napięcie zasilania dla prądowego sygnału wyjściowego.
10÷36 VDC
10÷36 VAC
5÷12 VDC
15÷30 VDC
Który przyrząd pomiarowy należy wykorzystać do sprawdzenia wartości napięcia zasilającego cewkę elektrozaworu?
Omomierz.
Amperomierz.
Watomierz.
Woltomierz.
Do sprawdzenia ciągłości połączeń elektrycznych stosuje się
amperomierz.
watomierz.
woltomierz.
omomierz.
Ilustracja przedstawia sposoby przygotowania elementów do
spawania.
klejenia.
gwintowania.
nitowania.
