Curentul electric continuu este:
curentul electric ce variază în timp
curentul electric ce este același prin orice secțiune din circuit
curentul electric generat de o tensiune constantă
curentul electric ce variază liniar în timp
Suma intensităților curenților care intră într-un nod este:
egală cu suma sarcinilor electrice ce ies din nod
egală cu suma sarcinilor electrice ce rămân în nod
egală cu suma intensităților ce ies din nod
egală cu suma sarcinilor electrice ce ies din nod în unitatea de timp
Suma algebrică a tensiunilor electromotoare de pe un ochi de rețea este:
egală cu suma curenților electrici din ochi
egală cu suma algebrică a căderilor de tensiune de pe ochi
egală cu suma algebrică a tensiunilor externe și interne de pe ochi
egală cu suma rezistențelor de pe ochiul de circuit
Legea I a lui Kirchhoff:
se aplică în nodurile rețelei
este o consecință a conservării sarcinii electrice
permite n-1 relații independente
se aplică pe laturile rețelei
Legea a II-a a lui Kirchhoff:
se aplică ochiurilor de rețea
este o consecință a conservării energiei
depinde de condiția O = L-N+1
permite ca suma tensiunilor să fie zero
Energia electrică se măsoară în:
J
V∙C
kWh
W
Randamentul unui circuit electric simplu:
depinde doar de rezistența circuitului exterior
este egal cu raportul dintre puterea circuitului exterior și puterea totală a circuitului
depinde doar de tensiunea electromotoare a sursei
este adimensional
Regimul de (a) corespunde următoarelor condiții: R = 0, I = E/r, U = 0
Despre puterea debitată pe un rezistor R se poate afirma că:
dacă R crește, puterea scade
are un maxim pentru R=r
verifică relația P = I2R
se măsoară în Watt
Pentru a calcula energia electrică consumată într-un interval de timp, este nevoie să cunoaștem:
tensiunea la bornele consumatorului
tensiunea electromotoare a sursei
rezistența electrică a consumatorului
rezistența internă a sursei
În rețeaua din figură, identificați numărul elementelor:
2 noduri, 3 laturi și 3 ochiuri
3 noduri, 3 laturi, 3 ochiuri
3 noduri, 2 laturi, 2 ochiuri
În circuitul din figură, becul și rezistorul sunt grupați în (a)
Sensul convențional al curentului electric este opus sensului de deplasare al (a) într-un circuit electric.
Prin aplicarea Legii I a lui Kirchhoff, determinați valoarea și sensul intensității curentului I6
I6 = 3 A și intră în nod
I6 = 6 A și intră în nod
I6 = 3 A și iese din nod
I6 = 6 A și iese din nod

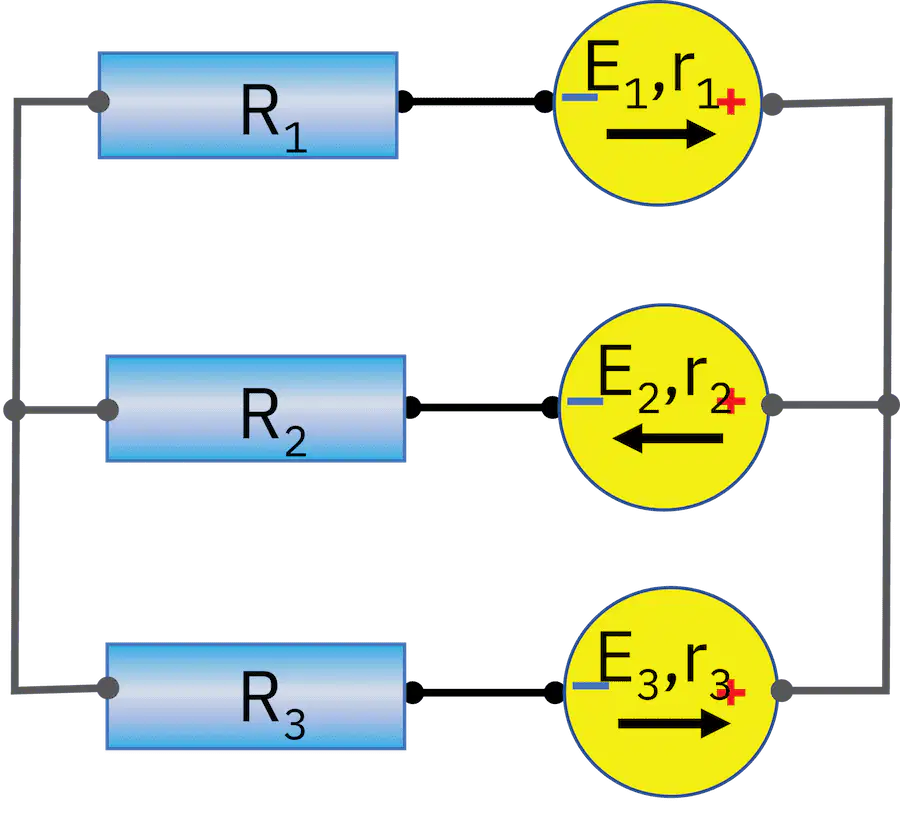

Prin aplicarea Legii II a lui Kirchhoff pentru ochiul de rețea din imagine, se obține relația:
E = I1R1 -I2R2+ I3R3
E = I1R1 -I2R2- I3R3
E = -I1R1 -I2R2+ I3R3
- E = I1R1 -I2R2+ I3R3
Intensitățile curenților din următorul circuit ramificat au valorile:
I1 = 14 A, I2 = - 4 A, I3 = 10 A
I1 = 10 A, I2 = - 2 A, I3 = - 10 A
I1 = 1 A, I2 = - 4 A, I3 = 1 A
I1 = 4 A, I2 = - 4 A, I3 = 1 A

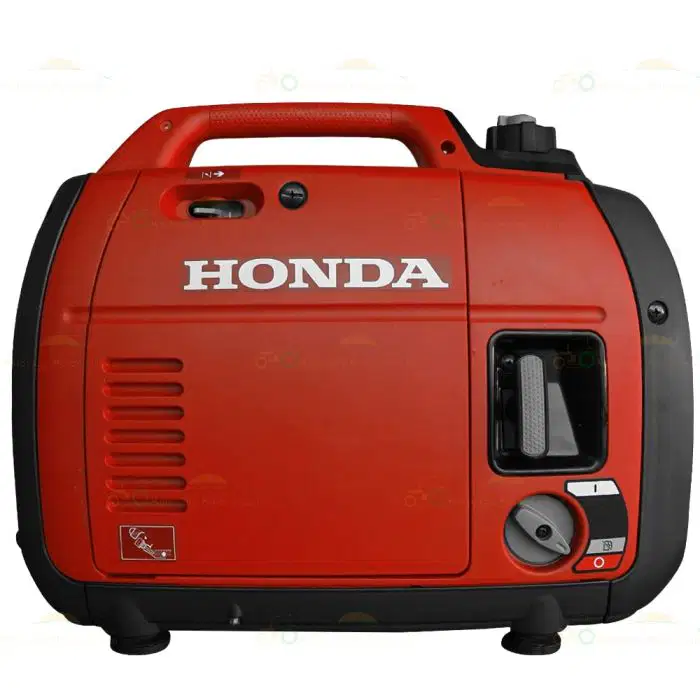

Identificați în imagini generatoarele electrice:
Ce vor indica voltmetrul și ampermetrul dacă se deschide întrerupătorul în circuitul din imagine?
I = 0, U = E
I = 0, U = 0
I = E/(R+r), U = IR
I = E/(R+Rb+r), U = IRb
