WorksheetsEvaluación Formativa de electricidad
Total questions: 16
Worksheet time: 8mins
Cuando un cuerpo se electrifica negativamente, se puede afirmar que:
El cuerpo ganó protones
El cuerpo cedió electrones
El cuerpo cedió protones
El cuerpo ganó electrones
¿Qué magnitud física se expresa en Watt ⋅ hora en el sistema internacional?
diferencia de potencial eléctrico.
energía eléctrica.
potencia eléctrica.
resistencia eléctrica.

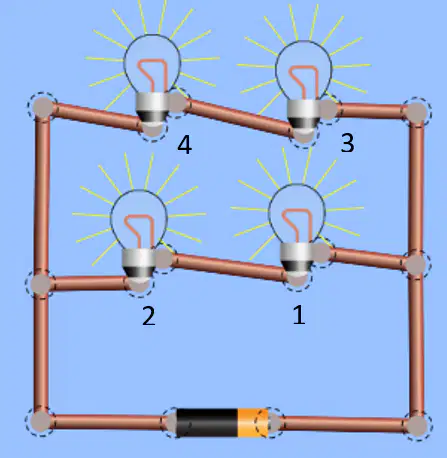

El siguiente circuito está constituido por una batería y 4 ampolletas. Si se quema la ampolleta:
2, continuara encendida solo 1
3 continuara encendida 2 y 1
1, se apagaran todas las luces
1 continuara encendida solo las ampolleta 2
En un circuito eléctrico se encuentran conectados en serie una batería que provee una diferencia de potencial constante de 12 V, un amperímetro y una resistencia con una potencia de 4 W. Si el amperímetro funciona correctamente, ¿Qué intensidad de corriente eléctrica debiera medir?
3 A
48 A
31 A
412 A
A través de una resistencia R conectada a una diferencia de voltaje V circula una corriente de intensidad I. ¿Cuál de las siguientes expresiones corresponde a la potencia disipada por la resistencia?
I⋅R
I⋅R2
V2⋅R
RV2
Si un grupo de estudiantes quisiera obtener evidencia para validar la ley de Ohm en un circuito eléctrico, ¿Cuál de las siguientes opciones señala el procedimiento correcto para lograr el objetivo propuesto por el grupo de estudiantes?
Medir la intensidad de la corriente eléctrica que pasa por resistencias de distinto valor para un mismo voltaje
en el circuito.
Medir el voltaje en una resistencia eléctrica al conectar más resistencias en serie.
Medir la resistencia eléctrica conectada a una diferencia de potencial mientras se hace variar el voltaje del
circuito.
Medir la intensidad de la corriente eléctrica que pasa por una resistencia, haciendo variar el voltaje en el
circuito.
La combinación de resistores mostrados en la figura da como resultado una resistencia total entre P y Q (Resistencia equivalente) igual a:
34 Ω
16Ω
68 Ω
43 Ω
Una plancha eléctrica fue diseñada para trabajar a 220 V y disipar una potencia de 600W, entonces la energía consumida en 10 minutos de uso, expresada en kWh, será igual a
100 Wh
6000Wh
36,6 Wh
500Wh
El gráfico de la figura es de voltaje en función de la intensidad de corriente eléctrica, con los datos obtenidos de un circuito. Por lo tanto, la resistencia eléctrica de este circuito, de acuerdo a los datos del gráfico, es de magnitud
12Ω
300Ω
60Ω
0,2Ω
¿Cuál de los siguientes instrumentos es el adecuado para medir el voltaje que fluye a través de un componente en un circuito?
Voltímetro.
Amperímetro.
Ohmímetro.
Galvanómetro.
A continuación podrá ver otro circuito donde se aprecian dos resistencias eléctricas, R1 y R2 y, conectadas a una fuente de voltaje de 12 V, Respecto a este circuito se afirma que:
I. están conectados en paralelo entre sí.
II. por ambas resistencias circula la misma intensidad de corriente eléctrica.
III. el voltaje en es 12 [V]
Es (son) verdadera (s):
Sólo I
Sólo II
Sólo I y III
Sólo I y II
¿Cuál es la intensidad de la corriente que alimenta a una lavadora que tiene una resistencia de 55 [Ω] y funciona con una batería con una diferencia de potencial de 220 [V]?
41 [A]
4 [A]
220 [A]
1/12[A]
¿Cuál de las siguientes opciones es un valor posible de la carga eléctrica de un cuerpo?
5 e
0,5 e
1,2 e
2,3 e
Para proteger la instalación eléctrica de una casa se usan automáticos de 20 A. (Los interruptores que se bajan cuando hay un corto circuito) ¿Se bajará el automático si se encienden al mismo tiempo 7 ampolletas de 100 watt cada una, 2 estufas de 500 watt cada una, una cocina de 900 watt y un termo de 2Kw? (Todos estos elementos están conectados a 220 V).
Se baja el automático
No se baja el automático

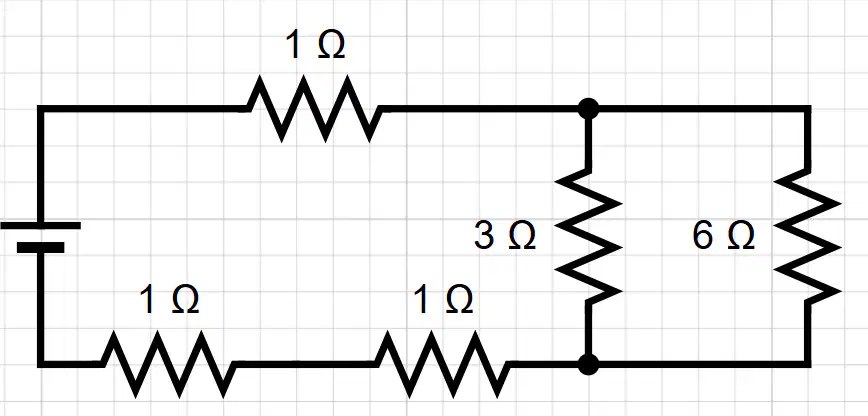

En la combinación de resistores dibujados a continuación, determinar la resistencia equivalente:
9Ω
5Ω
27 Ω
12Ω
Si en el circuito anterior el voltaje entregado es de 25 V. Determine la intensidad de corriente que circula por el circuito
125 A
5 A
51A
25 A
