UJIAN AKHIR TAHUN

Total questions: 35

Worksheet time: 44mins

Name
Class
Date
1.

kontak kontak dipasang serendah-rendahnya.....

a)

30 cm

b)

50 cm

c)

70 cm

d)

100 cm

e)

125 cm

2.

pengaman instalasi yang dapat melindungi manusia dari sengatan listrik adalah

a)

sekring

b)

MCB

c)

Pentanahan

d)

ELCB

e)

PHB

3.

menyalakan semua lampu dan membebani semua kotak kontak hingga melebihi daya listrik pelanggan adalah cara untuk ......

a)

mencoba fungsi sekring

b)

mencoba fungsi MCB

c)

mencoba fungsi PHB

d)

mencoba fungsi ELCB

e)

mencoba fungsi Pentanahan

4.

pengujian tegangan listrik pada beban lampu digunakan

a)

Ampere Meter

b)

Tang Ampere

c)

Multimeter

d)

KWH Meter

e)

Voltmeter

5.

Fungsi utama saklar dalam instalasi penerangan adalah untuk ...

a)

Mengatur tegangan listrik

b)

Mendistribusikan arus

c)

Menghidupkan dan mematikan lampu

d)

Mengatur daya listrik

e)

Melindungi instalasi dari hubungan singkat

6.

Warna kabel netral pada instalasi listrik menurut standar PUIL 2011 adalah ...

a)

Merah

b)

Kuning

c)

Hijau

d)

Hitam

e)

Biru muda

7.

Besarnya tegangan listrik rumah tangga di Indonesia adalah ...

a)

24 Volt

b)

110 Volt

c)

220 Volt

d)

380 Volt

e)

500 Volt

8.

Fungsi MCB (Miniature Circuit Breaker) adalah ...

a)

Mengatur waktu nyala lampu

b)

Menghemat energi

c)

Memutus arus jika terjadi beban lebih atau hubung singkat

d)

Menambah daya listrik

e)

Mengganti sekring

9.

Pada instalasi rumah sederhana, jenis pemasangan kabel yang paling umum digunakan adalah ...

a)

Tanam

b)

Di udara

c)

Menyilang

d)

Menyambung

e)

Terbuka di dalam pipa

10.

Salah satu tujuan penggunaan diagram satu garis (single line diagram) adalah ...

a)

Memperindah instalasi

b)

Meningkatkan arus listrik

c)

Mempermudah membaca jalur instalasi

d)

Menghemat material

e)

Menghindari kerusakan lampu

11.

Dalam instalasi penerangan, lampu paralel digunakan agar ...

a)

Lampu menyala bergantian

b)

Arus listrik lebih besar

c)

Jika satu lampu padam, lainnya tetap menyala

d)

Tegangan lebih rendah

e)

Instalasi menjadi rumit

12.

Fungsi dari grounding dalam instalasi adalah ...

a)

Mengalirkan arus ke netral

b)

Menstabilkan tegangan

c)

Mencegah lampu padam

d)

Melindungi dari sengatan listrik

e)

Menambah beban

13.

Fiting adalah komponen instalasi yang berfungsi untuk ...

a)

Memutus arus listrik

b)

Menghidupkan lampu

c)

Meletakkan saklar

d)

Menyambung kabel

e)

Tempat memasang lampu

14.

Simbol ● dalam instalasi listrik menunjukkan ...

a)

Titik percabangan

b)

Fiting lampu

c)

Stop kontak

d)

Titik sambungan

e)

Titik akhir

15.

Jenis saklar yang digunakan untuk menyalakan satu lampu dari dua tempat berbeda adalah ...

a)

Saklar tunggal

b)

Saklar Tukar

c)

Saklar Seri

d)

Saklar Rotary

e)

Saklar Otomatis

16.

Pipa pelindung kabel yang biasanya digunakan dalam instalasi rumah tinggal adalah ...

a)

Pipa tembaga

b)

Pipa baja

c)

Pipa PVC

d)

Pipa karet

e)

Pipa galvalum

17.

Fungsi dari kabel NYA adalah untuk ...

a)

Instalasi luar ruangan

b)

Digunakan tanpa pelindung

c)

Kabel tegangan tinggi

d)

Kabel penghantar tunggal dalam instalasi tetap

e)

Instalasi bawah tanah

18.

Jenis saklar yang digunakan untuk menyalakan dua lampu dari satu tempat adalah ...

a)

Saklar tukar

b)

Saklar silang

c)

Saklar seri

d)

Saklar tunggal

e)

Saklar otomatis

19.

Stop kontak digunakan untuk ...

a)

Menghidupkan lampu

b)

Menyalakan saklar

c)

Menyambungkan alat listrik

d)

Mematikan listrik

e)

Menghentikan arus

20.

Jika kabel terkelupas dan menyentuh bagian logam, maka bisa terjadi ...

a)

Korsleting listrik

b)

Lampu menyala terus

c)

MCB bekerja normal

d)

Stop kontak rusak

e)

Beban bertambah

21.

Jika arus melebihi kapasitas kabel, maka yang akan terjadi adalah ...

a)

Lampu menyala

b)

Arus stabil

c)

Kabel rusak atau terbakar

d)

MCB bekerja normal

e)

Stop kontak mati

22.

Kabel warna kuning hijau biasanya digunakan untuk ...

a)

Netral

b)

Fasa

c)

Grounding

d)

MCB

e)

Lampu

23.

Watt adalah satuan untuk ...

a)

tegangan

b)

arus

c)

daya

d)

hambatan

e)

energi

24.

Kabel NYM lebih cocok digunakan untuk ...

a)

Jaringan tegangan tinggi

b)

Instalasi portabel

c)

Jaringan telepon

d)

Instalasi tetap dalam rumah

e)

Penerangan taman

25.

Dalam satu kelompok penerangan, jumlah titik lampu maksimal adalah ...

a)

5 titik

b)

6 titik

c)

8 titik

d)

10 titik

e)

12 titik

26.

Jika satu MCB memiliki kapasitas 6A, maka daya maksimal pada tegangan 220V adalah ...

a)

960 Watt

b)

1100 Watt

c)

1320 Watt

d)

1440 Watt

e)

1600 Watt

27.

Dalam sistem Penerangan Jalan Umum otomatis, LDR dipasang dalam rangkaian pembagi tegangan untuk mengatur kerja relay. Fungsi pembagi tegangan ini adalah untuk ...

a)

Menstabilkan arus ke LDR

b)

Mengubah arus AC menjadi DC

c)

Menghasilkan tegangan referensi yang berubah sesuai intensitas cahaya

d)

Mendeteksi suhu lingkungan sekitar

e)

Menyimpan energi listrik untuk cadangan

28.

Dalam sistem PJU otomatis yang menggabungkan sensor LDR dan sensor gerak (PIR), mode kerja yang paling efisien secara energi adalah ...

a)

Lampu menyala penuh sepanjang malam

b)

Lampu menyala saat sensor LDR mendeteksi kegelapan

c)

Lampu menyala jika PIR aktif meski dalam kondisi terang

d)

Lampu menyala redup saat malam dan menjadi terang saat ada gerakan

e)

Lampu hanya menyala jika ditekan saklar manual

29.

Sebuah sistem penerangan rumah berbasis IoT yang terhubung ke aplikasi mobile. Namun, pengguna mengeluhkan keterlambatan respons saat menyalakan lampu dari jarak jauh. Analisis yang paling logis terhadap masalah ini adalah ...

a)

Kapasitas lampu yang terlalu besar

b)

Sensor PIR tidak berfungsi

c)

Koneksi internet tidak stabil atau latensi tinggi

d)

Timer pada saklar digital rusak

e)

Mikrokontroler tidak kompatibel dengan LED

30.

Gambar disamping adalah simbol one line diagram untuk saklar....

a)

Tunggal

b)

Seri

c)

Silang

d)

Tukar

e)

Otomatis

31.

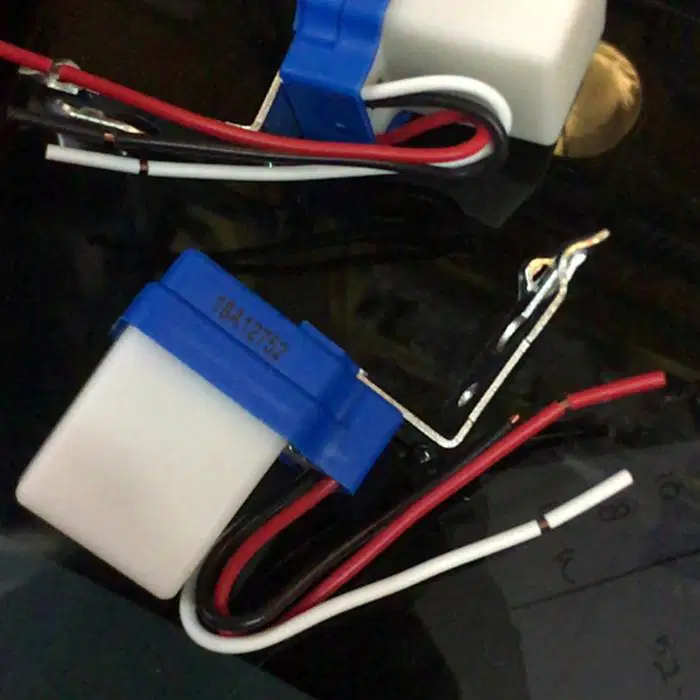

Gambar di samping adalah Sensor PhotoCell yang digunakan pada Instalasi Penerangan Jalan Umum, terdapat 3 warna kabel pada sensor tersebut manakah dari ketiga warna tersebut yang berperan sebagai data untuk disambungkan ke beban?

a)

Merah

b)

Hitam

c)

Putih

32.

Jika S1 ditekan maka ...

a)

Lampu 2 menyala , Lampu 1 dan 3 Padam

b)

.Lampu 1 dan 2 menyala , Lampu 3 padam

c)

Lampu 1 menyala , Lampu 2 dan 3 Padam

d)

Lampu 3 menyala , Lampu 1 dan 2 Padam

e)

Semua Lampu Padam

33.

Jika S1 S2 S3 ditekan secara berurutan kemudian menekan S1 yang kedua kali maka mengakibatkan ...

a)

Lampu 2 menyala , Lampu 1 dan 3 Padam

b)

Lampu 1 dan 2 menyala , Lampu 3 padam

c)

Lampu 1 menyala , Lampu 2 dan 3 Padam

d)

Lampu 3 menyala , Lampu 1 dan 2 Padam

e)

Semua Lampu Padam

34.

Jika S1 S2 S3 ditekan secara berurutan kemudian menekan S2 yang kedua kali maka mengakibatkan ...

a)

Lampu 2 menyala , Lampu 1 dan 3 Padam

b)

Lampu 1 dan 2 menyala , Lampu 3 padam

c)

Lampu 1 menyala , Lampu 2 dan 3 Padam

d)

Lampu 3 menyala , Lampu 1 dan 2 Padam

e)

Semua Lampu Padam

35.

banyaknya penghantar yang ada pada titik B adalah

a)

2 penghantar

b)

3 penghantar

c)

4 penghantar

d)

1 penghantar

e)

5 penghantar
