Soal Rem dan Sistem Rem

Total questions: 50

Worksheet time: 28mins

Name
Class
Date
1.

Ketika Adi mengemudikan mobilnya di jalan raya, ia menyadari bahwa salah satu fungsi dari sistem rem pada kendaraannya adalah ...

a)

Untuk memungkinkan kendaraan mundur

b)

Memungkinkan kendaraan untuk parkir ditempat yang tidak rata

c)

Menyerap guncangan dari permukaan jalan

d)

Mengatur kecepatan dan momen kendaraan

e)

Mempercepat laju kendaraan

2.

Prinsip kerja sistem rem yaitu merubah energi ... menjadi energi ...

a)

Energi panas menjadi energi gerak

b)

Energi gerak menjadi energi listrik

c)

Energi gerak menjadi energi panas

d)

Energi panas menjadi energi kimia

e)

Energi kimia menjadi energi panas

3.

Tipe rem tromol yang saat kendaraan maju kedua sepatu menjadi leading dan ketika kendaraan mundur kedua sepatu rem menjadi trailing adalah ...

a)

Rem tromol tipe two leading

b)

Rem tromol tipe leading and trailing

c)

Rem tromol tipe duo servo

d)

Rem tromol tipe dual two leading

e)

Rem tromol tipe floating

4.

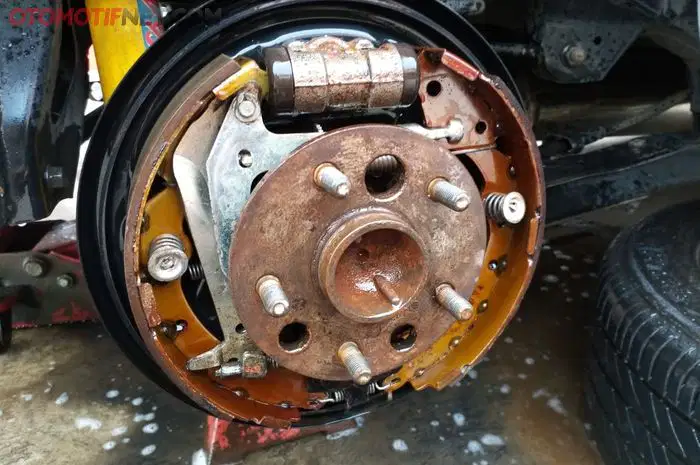

Perhatikan gambar di bawah ini ... Pada gambar di atas menunjukkan rem tromol tipe ...

a)

Tipe leading and trailing

b)

Two leading

c)

Dual two leading

d)

Uni servo

e)

Anchor pin

5.

Di bawah ini merupakan komponen-komponen rem tromol, kecuali ...

a)

Tromol

b)

Silinder roda

c)

Master silinder

d)

Kanvas rem

e)

Pad rem

6.

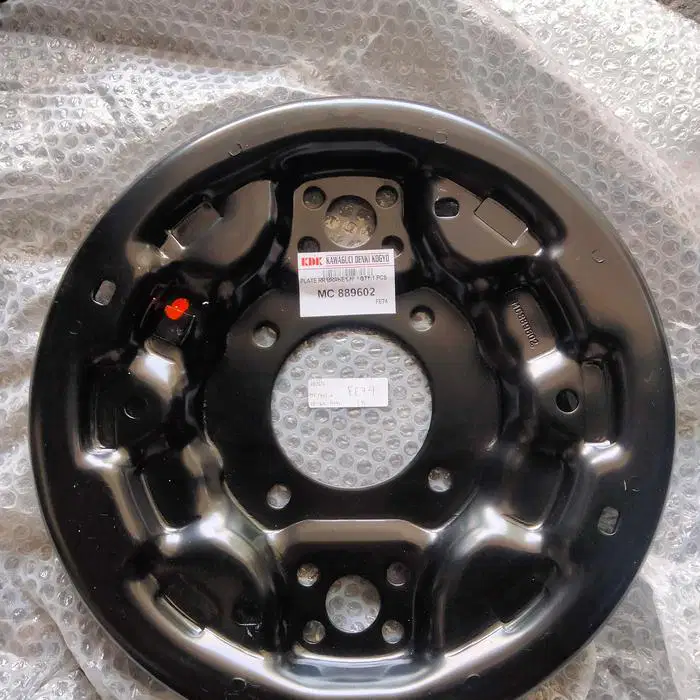

Perhatikan gambar di bawah ini : Gambar di atas merupakan komponen ...

a)

Silinder roda

b)

Kanvas rem

c)

Master silinder

d)

Backing plate

e)

Brake shoe

7.

Sepatu rem yang mendapatkan self energizing effect dinamakan sepatu ...

a)

Sepatu trailing

b)

Sepatu leading

c)

Sepatu energizing effect

d)

Sepatu tromol

e)

Sepatu sekunder

8.

Perhatikan gambar di bawah ini : Pada gambar di atas adalah rem tromol tipe ...

a)

Two leading

b)

Dual two leading

c)

Leading and trailing

d)

Anchor pin

e)

Duo servo

9.

Pada sistem rem hidrolik, prinsip dasar rem hidrolik berdasarkan hukum ...

a)

Bernauli

b)

Newton 1

c)

Newton 3

d)

Pascal

e)

Fleming

10.

Salah satu komponen pada rem cakram adalah ...

a)

Tromol

b)

Sepatu rem

c)

Silinder roda

d)

Backing plate

e)

Kaliper

11.

Salah satu komponen pada rem cakram adalah ...

a)

Tromol

b)

Sepatu rem

c)

Silinder roda

d)

Backing plate

e)

Kaliper

12.

Bagian dari sistem rem tromol yang berfungsi menekan sepatu rem untuk menghasilkan proses pengereman yaitu ...

a)

Piston pada master silinder

b)

Piston pada kaliper

c)

Piston pada silinder roda

d)

Kanvas rem

e)

Pad rem

13.

Pada gambar diatas menunjukkan langkah pemeriksaan ...

a)

Run out piringan

b)

Ketebalan piringan

c)

Kondisi keausan piringan

d)

Pemeriksaan jarak singgung piringan

e)

Pemeriksaan permukaan piringan

14.

Komponen pada sistem rem yang berfungsi sebagai tempat pembuangan udara pada sistem adalah ...

a)

Backing plate

b)

Piston

c)

Silinder roda

d)

Baut nepel

e)

Reservoir

15.

Komponen pada sistem rem tromol yang berhubungan langsung dengan tromol dan digunakan untuk mengurangi kecepatan kendaraan yaitu ...

a)

Silinder roda

b)

Kanvas rem

c)

Piston

d)

Master silinder

e)

Pedal rem

16.

Komponen tambahan pada sistem rem yang berfungsi untuk meringankan pengemudi saat menginjak rem adalah ...

a)

Push rod

b)

Engine brake

c)

Booster rem

d)

ABS

e)

LSD

17.

Sistem ABS pada sistem rem merupakan kepanjangan dari ...

a)

Automotive Brake System

b)

Automotive Brake Shoe

c)

Anti-Lock Brake System

d)

Anti Brake System

e)

Anti-Lock Brake Shoe

18.

Seal yang terdapat pada silinder roda berfungsi untuk ...

a)

Mencegah kebocoran cairan rem

b)

Memperingan pengereman

c)

Mencegah terjadinya karat

d)

Menekan sepatu rem

e)

Menekan piston

19.

Pada gambar di atas merupakan tuas rem parkir tipe ...

a)

Lever type

b)

Pedal type

c)

Stick type

d)

Central type

e)

Lock type

20.

Langkah bleeding rem dilakukan ketika ...

a)

Sistem rem macet

b)

Setelah penggantian kanvas rem

c)

Kendaraan tertarik ke salah satu arah

d)

Pengereman yang lambat

e)

Adanya udara pada sistem rem

21.

Komponen pada sistem rem tromol yang berfungsi mengembalikan sepatu rem pada posisi semula ketika pedal rem dilepas yaitu ...

a)

Silinder roda

b)

Pegas pembalik sepatu rem

c)

Pegas pengunci sepatu rem

d)

Master silinder

e)

Pedal rem

22.

Pada master silinder yang terdapat dua piston di dalamnya merupakan master silinder tipe ...

a)

Tipe tandem

b)

Tipe single

c)

Tipe bypass

d)

Tipe ports

e)

Tipe reservoir

23.

Pada gambar di atas menunjukkan pemeriksaan ...

a)

Permukaan singgung sepatu rem dengan tromol

b)

Diameter tromol

c)

Kondisi sepatu rem

d)

Kondisi tromol rem

e)

Keausan kanvas rem

24.

Saat melakukan bleeding sistem rem, roda pertama yang di bleeding adalah roda ...

a)

Roda yang paling dekat dengan master silinder

b)

Roda yang paling dekat dengan pedal rem

c)

Roda yang dekat dengan katup pembagi

d)

Roda yang paling jauh dari katup pembagi

e)

Roda yang paling jauh dari master silinder

25.

Berikut ini adalah syarat yang harus dimiliki oleh minyak pelumas differential, kecuali ...

a)

Memiliki kekentalan yang tinggi

b)

Mampu memikul beban

c)

Tahan terhadap panas

d)

Tidak mudah menguap

e)

Tahan oksidasi

26.

Pada gambar di bawah merupakan pemeriksaan

4 lines
27.

Alat yang digunakan untuk mengukur keolengan poros adalah…

a)

DTI

b)

Jangka sorong

c)

Micrometer

d)

Mistar

e)

Fuller gauge

28.

Alat yang digunakan untuk mengukur diameter dalam dan diameter luar adalah

a)

DTI

b)

Jangka sorong

c)

Micrometer

d)

Mistar

e)

Fuller gauge

29.

Komponen rem yang digunakan untuk melipatgandakan daya penekan pedal adalah

a)

drive pinion

b)

Boster rem

c)

Slinder

d)

side gear

e)

Pedal

30.

Permukaan pad rem telah menjadi keras atau rusak, maka gejala yang timbul adalah

a)

rem mencicit (squeals)

b)

rem menahan

c)

aksi rem kurang/kurang pakem

d)

pedal rem terlalu lunak dan rem kurang pakem

e)

rem tetap pakem

31.

Salah satu kemungkinan penyebab rem tidak pakem adalah sebagai berikut, kecuali

a)

sepatu rem aus

b)

ada kebocoran pada silinder roda

c)

terdapat udara dalam saluran hidrolis

d)

dust cover aus

e)

pipa penghubung bocor

32.

Chasis pada kendaraan terbagi menjadi beberapa bagian, KECUALI …

a)

Sistem kemudi

b)

Sistem suspensi

c)

Roda

d)

Sistem rem

e)

Sistem penerangan

33.

Apa nama alat ini :

a)

Wheel aligment 3D

b)

Spooring 3D

c)

Balancing

d)

Tire changer

e)

ATF changer

34.

Apakah nama alat di bawah ini …

a)

Wheel aligment 3D

b)

Spooring 3D

c)

Balancing

d)

Tire changer

e)

ATF changer

35.

Gambar di bawah ini merupakan …

a)

Pemberat

b)

Tang balancing

c)

Adaptor

d)

Pengunci

e)

Switch

36.

Toe in adalah …

a)

Bila pada roda depan bagian depan lebih kecil ke arah dalam dari pada bagian belakang roda (dilihat dari atas)

b)

Bila pada roda depan bagian depan lebih besar ke arah luar dari pada bagian belakang roda (dilihat dari atas)

c)

Kemiringan garis tengah steering axis kearah belakang bila dilihat dari samping

d)

Kemiringan garis tengah steering axis kearah depan bila dilihat dari samping

e)

Kemiringan bagian atas ban depan keluar apabila dilihat dari depan

37.

Toe out adalah …

a)

Bila pada roda depan bagian depan lebih kecil ke arah dalam dari pada bagian belakang roda (dilihat dari atas)

b)

Bila pada roda depan bagian depan lebih besar ke arah luar dari pada bagian belakang roda (dilihat dari atas)

c)

Kemiringan garis tengah steering axis kearah belakang bila dilihat dari samping

d)

Kemiringan garis tengah steering axis kearah depan bila dilihat dari samping

e)

Kemiringan bagian atas ban depan keluar apabila dilihat dari depan

38.

Dibawah ini merupakan fungsi dari wheel aligment pada kendaraan, KECUALI …

a)

Meringankan kemudi

b)

Menambah daya balik kemudi

c)

Menjaga stabilitas ketika berkendara

d)

Memperpanjang umur ban

e)

Menambah kecepatan berkendara

39.

Garis tengah steering axis biasanya miring bila dilihat dari samping. Sudut yang dibentuk oleh garis ini dengan garis vertikal disebut …

(a)

40.

Garis tengah steering axis biasanya miring bila dilihat dari samping. Sudut yang dibentuk oleh garis ini dengan garis vertikal disebut …

a)

Caster

b)

Camber

c)

Steering Axis Inclination

d)

Toe Angle

e)

Turning radius

41.

Apakah akibat yang terjadi pada kendaraan yang tidak dilengkapi dengan shock absorber

a)

Akan menyebabkan terjadinya oskilasi

b)

Membuat kendaraan berjalan lebih lambat

c)

Stir akan cenderung menarik kesalah satu sisi

d)

Ban bagian luar akan lebih cepat aus

e)

Cengkeraman ban terhadap jalan akan lebih kuat

42.

Apabila tekanan ban kurang dari spesifikasi maka akan menyebabkan …

a)

Bidang gesek tread menjadi berkurang menurunkan kemampuan pengereman dan stabilitas berkandaraan.

b)

Bagian tengah tread aus lebih cepat

c)

Lapisan benang ban terlalu tegang dan mudah rusak karena adanya tumbukan dari luar.

d)

Lapisan karet tread mudah terkelupas karena panas gesekan yang terkonsentrasi dibagian tengah tread.

e)

Kemudi bertambah berat

43.

Apabila tekanan ban berlebihan dari spesifikasi maka akan menyebabkan …

a)

Gesekan ban dengan jalan bartambah sehingga menyerap tenaga dan menghabiskan bahan bakar lebih banyak.

b)

Kemudi bertambah berat

c)

Tepi ban aus lebih cepat

d)

Ban menjadi terlalu lentur sehingga temperatur dalamnya bertambah. Bila tekanan udara ban rendah sekali dan kecepatan kendaraan tinggi ban dapat pecah sehingga dapat membahayakan.

e)

Bagian tengah tread aus lebih cepat

44.

Tanda yang ditunjukkan oleh garis panah seperti pada gambar di bawah ini adalah

a)

Tanda arah putaran ban

b)

Tanda TWI

c)

Tanda spesifikasi tekanan ban

d)

Tanda tread ban

e)

Tanda keausan ban

45.

Apakah fungsi dari balancing …

a)

Untuk menyeimbangkan roda

b)

Untuk menyetel kaki-kaki kendaraan

c)

Untuk menambah kecepatan berkendara

d)

Menambah daya balik kemudi

e)

Membuat kemudi menjadi lebih ringan

46.

Salah satu fungsi dari sistem suspensi pada kendaraan yaitu …

a)

Menyerap kejutan dari jalan agar tidak diteruskan ke body

b)

Agar kendaraan dapat berjalan mundur

c)

Untuk mengurangi laju kendaraan

d)

Untuk menghentikan kendaraan

e)

Untuk mengendalikan arah laju kendaraan

47.

Keamanan dan kenyamanan berkendara sangat dipengaruhi oleh kondisi ….

a)

Pemeliharaan sasis

b)

Sistem suspense

c)

Suspensi wishbone

d)

Transmisi manual

e)

Garden

48.

Meneruskan gaya belok dari kemudi ke roda-roda merupakan fungsi dari ….

a)

stabilisator

b)

shockbreaker

c)

bushing arm

d)

tie-rod, end tie-rod dan ball joint

e)

spooring dan balancing

49.

Suatu kegiatan yang dilakukan dengan sengaja bertujuan untuk menjadikan komponen atau peralatan dalam kondisi siap pakai disebut ….

a)

pemeliharaan

b)

perawatan

c)

pemeriksaan

d)

pemindahan

e)

perusakan

50.

menjaga kestabilan roda mobil merupakan fungsi dari ….

a)

stabilisator

b)

shockbreaker

c)

bushing arm

d)

tie-rod, end tie-rod dan ball joint

e)

spooring dan balancing
