WorksheetsTes Pengetahuan TKR Got Talent
Total questions: 20
Worksheet time: 10mins
Seorang siswa melakukan pembongkaran mesin kendaraan untuk mengukur diameter silinder menggunakan jangka sorong. Hasil pengukuran didapatkan sesuai yang ditunjukkan pada gambar. Hasil pengukuran diameter silinder adalah ….
43,32 mm, dengan ketelitian 0,02 mm
43,34 mm, dengan ketelitian 0,05 mm
50,32 mm, dengan ketelitian 0,02 mm
50,34 mm, dengan ketelitian 0,02 mm
50,35 mm, dengan ketelitian 0,05 mm
Sebuah kayu diukur dengan menggunakan mikrometer sekrup. Hasil pengukuran didapatkan sesuai pada gambar tersebut, Berapakah hasil dari pengukuran tersebut….
5,78 mm
5,77 cm
5,78 cm
5,77 mm
5,79 mm
Selektor berada pada 50 DCV. Hasil pengukuran menggunakan multimeter menunjukkan nilai ….
10 Volt
11 Volt
12 Volt
10 Ampere
11 Ampere
Selektor menunjuk pada X10 Ω. Hasil pengukuran multimeter menunjukkan nilai ….
440 Ω
4400 Ω
44 Ω
4,4 Ω
440 kΩ
Arif mekanik senior melakukan pengukuran dengan vernier caliper dan terbaca seperti pada gambar, Berdasarkan data gambar di atas analisa hasil pengukuran yang tepat . . . .
74, 60 mm dengan ketelitian 0,05
74, 60 mm dengan ketelitian 0,02
75, 50 mm dengan ketelitian 0,01
75, 60 mm dengan ketelitian 0,02
75, 60 mm dengan ketelitian 0,05
Gambar berikut adalah menunjukkan hasil pengukuran dengan jangka sorong sebesar....
23,75 mm
20,55 mm
22,53 mm
21,55 mm
25,55 mm
Gambar berikut adalah menunjukkan hasil pengukuran dengan jangka sorong sebesar....
43,25 mm
41,50 mm
40,25 mm
42,25 mm
41,24 mm
Berapakah nilai dari pengukuran mikrometer berikut....
10,3 mm
1,47 mm
5,97 mm
5,47 mm
6,47 mm
Pada pengukuran tegangan baterai Agus mengkondisikan multi meter pada selektor 50 volt hasil pengukuran di dapat seperti pada gambar berikut, berapakah nilai tegangan tersebut….
2,8 V
24 A
15 V
14 A
14 V
Pada mikrometer terjadi perubahan pengukuran yang mana terbaca pada gambar dibawah ini, berapakah nilai yang benar?
2,38 mm
2,42 mm
2,88 mm
3,38 mm
3,42 mm
Manakah pembacaan skala hasil pengukuran ohmmeter dengan skala x1Ω yang benar?
4 Ω
3,5 Ω
2,5 Ω
3 Ω
2,5 KΩ
Jika hasil pengukuran dengan jangka sorong bernilai 10.2 mm. Gambar yang sesuai adalah....
Hasil pengukuran dengan jangka sorong berikut adalah ....
0,50 mm
3,50 mm
0,20 mm
3,20 mm
5,20 mm
Hasil pengukuran dengan jangka sorong berikut adalah ....
10,50 cm
10,50 mm
10,15 mm
10,15 cm
15,50 mm
Gambar berikut menunjukkan hasil pengukuran jangka sorong sebesar ....
29,80 mm
30,85 mm
30,85 cm
29,85 mm
29,85 cm
Hasil pengukuran micrometer dengan ketelitian 0,01 mm yang ditunjukkan oleh gambar berikut adalah….
5,20 mm
6,20 mm
6,21 mm
7,20 mm
7,21 mm

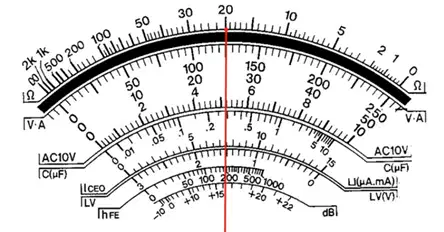

Perhatikan gambar berikut ini, berapakah hasil pengukuran yang ditunjukkan oleh multi terster jika posisi selector berada pada 50V DC?
5 V
5,2 V
20 V
25 V
125 V
Nilai hasil pembacaannya adalah .... volt (posisi selektor 50V)
12
13
14
55
2,8
Hasil ukur diatas jika selector di pindah di DCV 10 adalah ...
34 Volt
24 Volt
22 Volt
4,2 Volt
4,4 Volt
Perhatikan gambar berikut, berapakah hasil pengukuran yang ditunjukkan oleh multi tester jika posisi selector berada pada 1000V DC?
5 K V
5,2 K V
20 K V
25 K V
125 K V
