Você possui os seguintes componentes:
- protoboard
- LED
- bateria CR2032 de 3V
- Alguns fios jumper
E precisa acender o LED ao conectar corretamente esses componentes.
Para isso, é importante identificar o polo positivo e negativo do LED e da bateria.
Identifique a alternativa que representa a conexão correta do LED na protoboard.
O LED precisa estar conectado na protoboard, senão ele não acende.
A polaridade do LED não importa, ele pode ser conectado de qualquer forma.
A “perninha” mais curta do LED deve ser conectada ao polo positivo da bateria.
A “perninha” mais longa do LED deve ser conectada ao polo positivo da bateria.

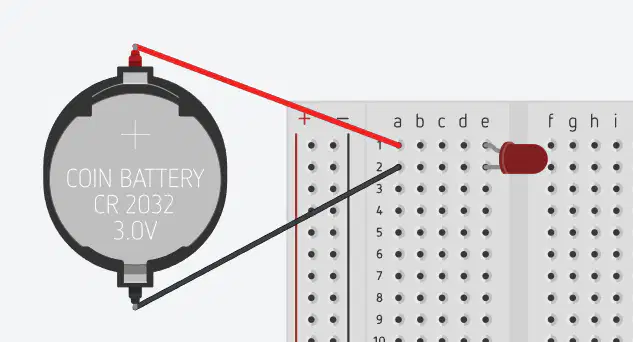

Analise a imagem abaixo:
Reconheça cada afirmação como verdadeira ou falsa, refletindo sobre a importância da polaridade no funcionamento de componentes eletrônicos.
( ) Um LED tem polaridade e precisa ser conectado corretamente para acender. (a)
( ) A polaridade da bateria não interfere na conexão do LED. (b)
( ) Visualmente, não tem como saber qual é a polaridade positiva e negativa do LED. (c)
Associe corretamente cada componente com sua função no circuito.
a-2, b-1, c-3
a-1, b-3, c-2
a-3, b-1, c-2
a-2, b-3, c-1
Na aula, aprendemos que o resistor com faixas de cor marrom, preto e vermelho foi adicionado ao circuito com LEDs para evitar danos.
O resistor aumenta a tensão no circuito, impedindo que os LEDs queimem.
O resistor direciona a polaridade dos LEDs, garantindo que a corrente flua na direção correta.
O resistor limita a corrente elétrica, protegendo os LEDs de uma sobrecarga.
O resistor aumenta a corrente no circuito, fazendo os LEDs brilharem mais.
Selecione a resposta correta conforme as funções dos componentes e as conexões feitas no Arduino, baseando-se no conteúdo da aula.
Associe cada afirmação com o componente ou conexão correspondente no circuito.

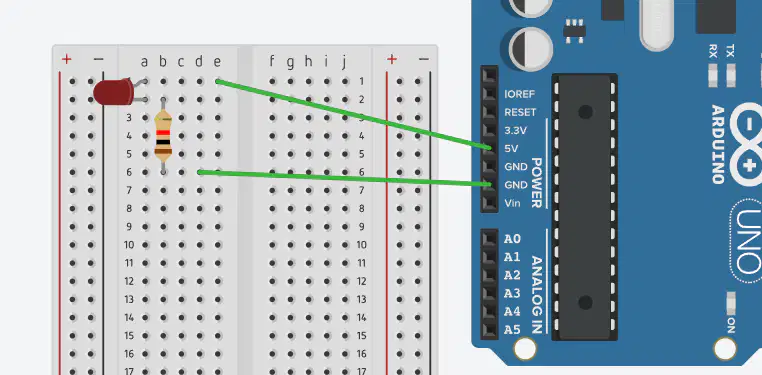

(I) O pino GND do Arduino é usado para conectar o terminal negativo dos LEDs.
(II) O resistor protege os LEDs ao limitar a corrente elétrica no circuito.
(III) O pino de 5V fornece mais energia do que o de 3.3V, possibilitando que LEDs adicionais acendam.
Apenas II e III estão corretas.
Apenas I e III estão corretas.
Todas estão corretas.
Apenas I e II estão corretas.
Leia as seguintes sentenças e responda conforme a lógica aplicada na montagem do circuito com Arduino e LEDs.
Analise as sentenças e selecione a resposta que melhor descreve a lógica do uso de polaridade e resistores no circuito.
A afirmação 1 é falsa, e a afirmação 2 é verdadeira.
A afirmação 1 é verdadeira, e a afirmação 2 é falsa.
Ambas as afirmações são falsas.
Ambas as afirmações são verdadeiras e representam boas práticas de segurança no circuito.

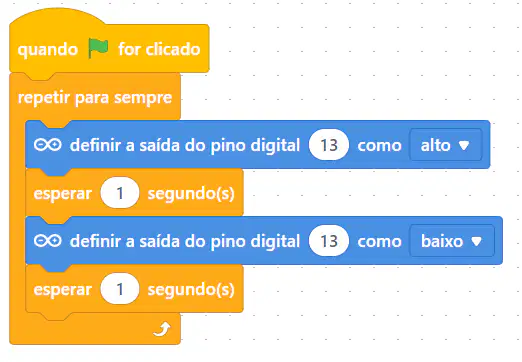

João montou o circuito corretamente com LEDs e resistores e programou o Arduino para fazer o LED piscar usando o pino 13, como mostra a figura abaixo:
Agora responda:
Qual bloco é responsável por apagar o LED?
defina a saída do pino digital 13 como baixo
repita para sempre
esperar 1 segundo
defina a saída do pino digital 13 como alto
Leia as afirmações sobre a programação do LED usando o ambiente mBlock e selecione a resposta correta.
(I) O bloco "definir a saída do pino como alto" é usado para acender o LED.
(II) O bloco "esperar 1 segundo" cria uma pausa antes da próxima ação.
(III) O bloco "repetir para sempre" faz o LED piscar continuamente.
Associe as funções dos blocos de programação do mBlock com o controle do LED.
I, II e III estão corretas.
Apenas I está correta.
Apenas II está correta.
I e II estão corretas.

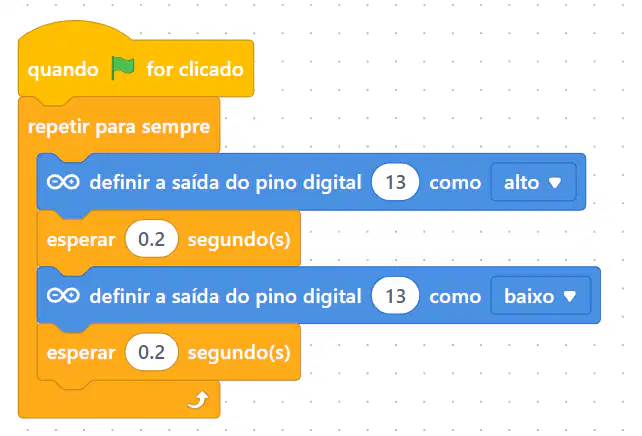

No código abaixo, o tempo de espera foi alterado quando comparado com o que foi desenvolvido na aula.
Experimente os diferentes tempos e observe o comportamento do LED. O que acontecerá com o comportamento do LED?
O LED não piscará, permanecerá apagado.
O LED piscará de forma lenta, com intervalos longos.
O LED acenderá, mas nunca apagará.
O LED piscará tão rápido que parecerá sempre aceso.
Durante a aula, você recebeu materiais recicláveis, impressos e outros recursos para criar o personagem "Code".
Análise qual combinação de materiais seria mais apropriada para construir uma estrutura resistente e pronta para integrar LEDs?
Papel reforçado com fita crepe e materiais recicláveis mais resistentes
Papel colorido e grampos de metal
Materiais recicláveis maleáveis sem reforço adicional e cola quente
Apenas papel e cola branca
