Free Printable 2021-1

1.

RLC 직렬공진 회로에서 최소가 되는 것은?

a)

저항

b)

임피던스

c)

전류

d)

전압

2.

단위 길이당 권수 30회인 무한장 솔레노이드에 5[A]의 전류가 흐를 때 솔레노이드 내부의 자장[AT/m]은?

a)

0

b)

6

c)

60

d)

150

3.

동기 전동기의 전기자 반작용은 리액터 부하에 의한 ( ㄱ )과 콘덴서 부하에 의한 ( ㄴ )이 있다. ㄱ, ㄴ에 알맞은 것은?

a)

ㄱ:증자작용, ㄴ:감자작용

b)

ㄱ:감자작용, ㄴ:증자작용

c)

ㄱ:교차자화작용, ㄴ:감자작용

d)

ㄱ:증자작용, ㄴ:교차자화작용

4.

권수비 2, 1차 전압 100[V], 2차 전류 5[A], 2차 임피던스 20[Ω]인 변압기의 1차 환산 전압 및 1차 환산 임피던스는?

a)

200[V], 80[Ω]

b)

200[V], 40[Ω]

c)

50[V], 10[Ω]

d)

50[V], 5[Ω]

5.

한국전기설비규정에 의하여 비상 조명을 제외한 조명용 분기회로 및 정격 32[A] 이하의 콘센트용 분기회로에 시설하는 누전차단기는 정격감도전류가 몇 [mA] 이하이어야 하는가?

a)

15

b)

20

c)

30

d)

50

6.

그림과 같은 회로에서 CD에서 본 합성 저항은 몇 [Ω]인가?

a)

$\frac{r}{2}$

b)

r

c)

$\frac{3}{2}r$

d)

2r

7.

SCR 2개를 역병렬로 접속한 그림과 같은 기호의 명칭은?

a)

SCR

b)

TRIAC

c)

GTO

d)

UJT

8.

변압기의 여자 전류가 일그러지는 이유는 무엇 때문인가?

a)

와류(맴돌이 전류) 때문에

b)

자기포화와 히스테리시스 현상 때문에

c)

누설 리액턴스 때문에

d)

선간 정전용량 때문에

9.

변압기에서 전압변동률이 최대가 되는 부하의 역률은? (단, p:퍼센트 저항 강하, q:퍼센트 리액턴스 강하, cosθ_m:역률)

a)

$\cos\theta_m=\frac{p}{\sqrt[]{p+q}}$

b)

$\cos\theta_m=\frac{p}{\sqrt[]{p^2+q^2}}$

c)

$\cos\theta_m=\frac{p}{p^2+q^2}$

d)

$\cos\theta_m=\frac{p}{p+q}$

10.

기전력 50[V], 내부저항 5[Ω]인 전원이 있다. 이 전원에 부하를 연결하여 얻을 수 있는 최대전력은?

a)

125[W]

b)

250[W]

c)

500[W]

d)

1,000[W]

11.

한국전기설비규정에 의하여 애자 공사를 할 경우, 사용전압이 400[V] 이하일 때 전선과 조영재의 이격거리는 몇 [cm] 이상이어야 하는가?

a)

1

b)

2.5

c)

4

d)

6

12.

사람이 상시 통행하는 터널 안 배선의 사용전압이 저압일 때 배선 방법으로 틀린 것은?

a)

금속관 배선

b)

금속덕트 배선

c)

합성수지관 배선

d)

금속제 가요전선관 배선

13.

전압계, 전류계 등의 소손방지용으로 계기 내에서 장치하고 봉입하는 퓨즈는 어느 것인가?

a)

통형 퓨즈

b)

판형 퓨즈

c)

온도 퓨즈

d)

텅스텐 퓨즈

14.

50[Hz]의 변압기에 60[Hz]의 같은 전압을 가했을 때 자속밀도는 50[Hz]일 때의 몇 배인가?

a)

$\frac{6}{5}$

b)

$\frac{5}{6}$

c)

$\left(\frac{6}{5}\right)^2$

d)

$\left(\frac{6}{5}\right)^{1.2}$

15.

그림과 같이 자극 사이에 있는 도체에 전류(I)가 흐를 때 힘은 어느 방향으로 작용하는가?

a)

가

b)

나

c)

다

d)

라

16.

상호 유도 회로에서 결합계수 k는? (단, M은 상호 인덕턴스, L₁, L₂는 자기 인덕턴스이다.)

a)

$k=M\sqrt[]{L_1L_2}$

b)

$k=\sqrt[]{ML_1L_2}$

c)

$k=\frac{M}{\sqrt[]{L_1L_2}}$

d)

$k=\sqrt[]{\frac{L_1L_2}{M}}$

17.

금속관을 절단할 때 사용되는 공구는?

a)

오스터

b)

녹아웃 펀치

c)

파이프 커터

d)

파이프 렌치

18.

다이오드를 사용한 정류회로에서 다이오드를 여러 개 직렬로 연결하여 사용하는 경우의 설명으로 가장 옳은 것은?

a)

다이오드를 과전류로부터 보호할 수 있다.

b)

다이오드를 과전압으로부터 보호할 수 있다.

c)

부하 출력의 맥동률을 감소시킬 수 있다.

d)

낮은 전압 전류에 적합하다.

19.

직류 직권 전동기를 사용하려고 할 때 벨트를 걸고 운전하면 안 되는 가장 타당한 이유는?

a)

벨트가 기동할 때나 또는 갑자기 중부하를 걸 때 미끄러지기 때문에

b)

벨트가 벗겨지면 전동기가 갑자기 고속으로 회전하기 때문에

c)

벨트가 끊어졌을 때 전동기의 급정지 때문에

d)

부하에 대한 손실을 최대로 줄이기 위해서

20.

서로 다른 종류의 안티모니와 비스무트의 두 금속을 접속하여 여기에 전류를 통하면, 그 접점에서 열의 발생 또는 흡수가 일어난다. 줄열과 달리 전류의 방향에 따라 열의 흡수와 발생이 다르게 나타나는 이 현상은?

a)

펠티에 효과

b)

제벡 효과

c)

제3금속의 법칙

d)

열전 효과

21.

정현파에서 파고율이란?

a)

$\frac{최대값}{실효값}$

b)

$\frac{평균값}{실효값}$

c)

$\frac{실효값}{평균값}$

d)

$\frac{최대값}{평균값}$

22.

단락비가 큰 동기기에 대한 설명으로 옳은 것은?

a)

기계가 소형이다.

b)

안정도가 높다.

c)

전압변동률이 크다.

d)

전기자 반작용이 크다.

23.

한국전기설비규정에 의하여 가공전선에 케이블을 사용하여 조가용선에 조가하는 경우 조가용선의 단면적은 몇 [mm²] 이상이어야 하는가?

a)

20

b)

22

c)

36

d)

50

24.

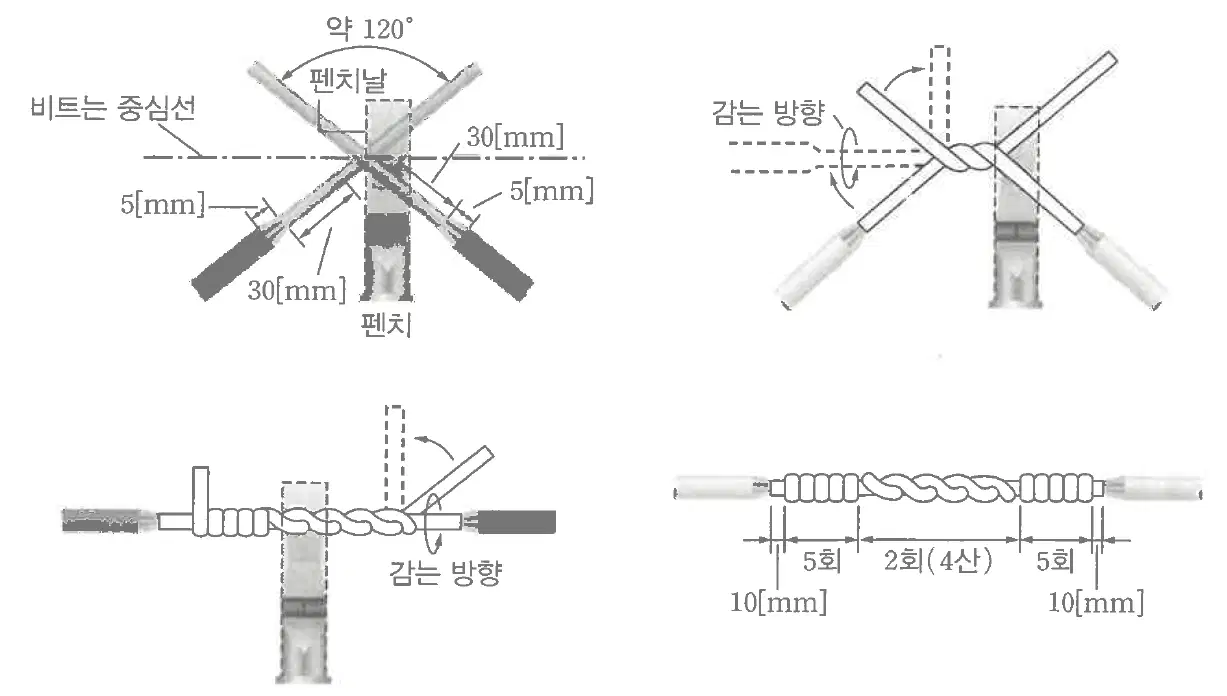

다음 그림과 같은 전선의 접속 방법은?

a)

쥐꼬리 접속

b)

브리타니아 접속

c)

트위스트 접속

d)

슬리브 접속

25.

유도 전동기에 기계적 부하를 걸었을 때 출력에 따라 속도, 토크, 효율, 슬립 등의 변화를 나타낸 출력 특성 곡선에 슬립을 나타내는 곡선은?

a)

1

b)

2

c)

3

d)

4

26.

히스테리시스 곡선에서 가로축과 만나는 점과 관계 있는 것은?

a)

보자력

b)

잔류자기

c)

자속밀도

d)

기자력

27.

10[Ω]의 저항회로에 $e\left(t\right)=100\sin\left(377t+\frac{\pi}{3}\right)\left[V\right]$ 의 전압을 가했을 때 t=0에서의 순시전류는 몇 [A]인가?

a)

$5\sqrt[]{3}$

b)

10

c)

5

d)

$5\sqrt[]{2}$

28.

그림을 테브난 등가회로로 고칠 때 개방전압 V와 등가저항 R은?

a)

20[V], 5[Ω]

b)

30[V], 8[Ω]

c)

15[V], 12[Ω]

d)

10[V], 1.2[Ω]

29.

부흐홀츠 계전기로 보호되는 기기는?

a)

발전기

b)

변압기

c)

전동기

d)

회전 변류기

30.

전압변동률 ε의 식은? (단, 정격전압 V_n[V], 무부하 전압 V₀[V]이다.)

a)

$\epsilon=\frac{V_0-V_n}{V_n}\times100\left[\%\right]$

b)

$\epsilon=\frac{V_n-V_0}{V_n}\times100\left[\%\right]$

c)

$\epsilon=\frac{V_n-V_0}{V_0}\times100\left[\%\right]$

d)

$\epsilon=\frac{V_0-V_n}{V_0}\times100\left[\%\right]$

31.

케이블의 고장점을 찾는 데 사용되는 방법이 아닌 것은?

a)

수색코일에 의한 방법

b)

펄스 측정법

c)

머레이 루프법

d)

콜라우시 브리지법

32.

한국전기설비규정에 의하여 절연전선을 동일 금속덕트 내에 넣을 경우 금속덕트의 크기는 전선의 피복절연물을 포함한 단면적의 총합계가 금속덕트 내 단면적의 몇 [%] 이하가 되도록 선정하여야 하는가?

a)

20

b)

32

c)

48

d)

50

33.

피시 테이프(Fish Tape)의 용도는?

a)

전선을 테이핑하기 위해서 사용

b)

전선관의 끝마무리를 위해서 사용

c)

배관에 전선을 넣을 때 사용

d)

합성수지관을 구부릴 때 사용

34.

다음 물질 중 강자성체로만 짝지어진 것은?

a)

철, 니켈, 아연, 망간

b)

구리, 비스무트, 코발트, 망간

c)

철, 구리, 니켈, 아연

d)

철, 니켈, 코발트

35.

출력 P[kVA]의 단상 변압기 전원 2대를 V 결선할 때의 3상 출력[kVA]은?

a)

P

b)

$\sqrt[]{3}P$

c)

2P

d)

3P

36.

자기저항의 단위는?

a)

[AT/m]

b)

[Wb/AT]

c)

[AT/Wb]

d)

[Ω/AT]

37.

직류 발전기에서 급전선의 전압강하 보상용으로 사용되는 것은?

a)

분권 발전기

b)

직권 발전기

c)

과복권 발전기

d)

차동 복권 발전기

38.

3상 4극, 60[MVA], 역률 0.8, 60[Hz], 22.9[kV] 수차 발전기의 전부하 손실이 1,600[kW]이면 전 부하 효율[%]은?

a)

90

b)

95

c)

97

d)

99

39.

인버터의 스위칭 주기가 1[ms]일 때 주파수는 몇 [Hz]인가?

a)

20

b)

60

c)

100

d)

1,000

40.

합성수지관을 새들 등으로 지지하는 경우 지지점 간의 거리는 몇 [m] 이하인가?

a)

1.5

b)

2.0

c)

2.5

d)

3.0

41.

접착력은 떨어지나 절연성, 내온성, 내유성이 좋아 연피케이블의 접속에 사용되는 테이프는?

a)

고무 테이프

b)

리노 테이프

c)

비닐 테이프

d)

자기 융착 테이프

42.

자속 밀도 0.5[Wb/m²]의 자장 안에 자장과 직각으로 20[cm]의 도체를 놓고 이것에 10[A]의 전류를 흘릴 때 도체가 50[cm] 운동한 경우의 한 일은 몇 [J]인가?

a)

0.5

b)

1

c)

1.5

d)

5

43.

환상 솔레노이드에 감겨진 코일의 감는 횟수를 2배로 늘리면 자체 인덕턴스는 몇 배로 되는가?

a)

2

b)

4

c)

8

d)

0.5

44.

유도전동기의 동기속도 n_s, 회전 속도 n일 때 슬립 s의 표현식은?

a)

$s=\frac{n_s-n}{n}$

b)

$s=\frac{n-n_s}{n}$

c)

$s=\frac{n_s-n}{n_s}$

d)

$s=\frac{n_s+n}{n_s}$

45.

PN 접합 다이오드의 대표적인 작용으로 옳은 것은?

a)

정류작용

b)

변조작용

c)

증폭작용

d)

발진작용

46.

소맥분, 전분 기타 가연성의 분진이 존재하는 곳의 저압 옥내 배선 공사방법 중 적당하지 않은 것은?

a)

애자 공사

b)

합성수지관 공사

c)

케이블 공사

d)

금속관 공사

47.

금속관 공사에서 녹아웃의 지름이 금속관의 지름보다 큰 경우에 사용하는 재료는?

a)

링 리듀서

b)

부싱

c)

커넥터

d)

로크너트

48.

한국전기설비규정에 의하여 고압 가공인입선이 횡단보도교 위에 시설되는 경우 노면상 몇 [m] 이상의 높이에 설치되어야 하는가?

a)

3

b)

3.5

c)

5

d)

6.5

49.

공기 중에서 5[cm] 간격을 유지하고 있는 2개의 평행 도선에 각각 10[A]의 전류가 동일한 방향으로 흐를 때 도선 1[m]당 발생하는 힘의 크기[N]는?

a)

$4\times10^{-4}$

b)

$2\times10^{-5}$

c)

$4\times10^{-5}$

d)

$2\times10^{-4}$

50.

60[Hz], 20,000[kVA]의 발전기의 회전수가 1,200[rpm]이라면 이 발전기의 극수는 얼마인가?

a)

6극

b)

8극

c)

12극

d)

14극

51.

3상 동기 전동기의 토크에 대한 설명으로 옳은 것은?

a)

공급전압 크기에 비례한다.

b)

공급전압 크기의 제곱에 비례한다.

c)

부하각 크기에 반비례한다.

d)

부하각 크기의 제곱에 비례한다.

52.

옥외용 비닐 절연전선의 약호는?

a)

OW

b)

DV

c)

NR

d)

FTC

53.

합성수지관 상호 간 및 관과 박스는 접속 시에 삽입하는 길이를 관 바깥지름의 몇 배 이상으로 하여야 하는가? (단, 접착제를 사용하지 않는 경우이다.)

a)

0.2

b)

0.5

c)

1.0

d)

1.2

54.

조명용 전등을 호텔 또는 여관 객실 입구에 설치할 경우 최대 몇 분 이내에 소등되는 타임스위치를 시설하여야 하는가?

a)

1

b)

2

c)

3

d)

4

55.

전류에 의해 발생되는 자기장에서 자력선의 방향을 간단하게 알아내는 법칙은?

a)

앙페르의 오른나사 법칙

b)

플레밍의 왼손 법칙

c)

앙페르의 주회적분 법칙

d)

줄의 법칙

56.

어떤 저항(R)에 전압(V)을 가하니 전류(I)가 흘렀다. 이 회로의 저항(R)을 20[%] 줄이면 전류(I)는 처음의 몇 배가 되는가?

a)

0.8

b)

0.88

c)

1.25

d)

2.04

57.

R-L 병렬 회로에서 합성 잉ㅁ피던스의 크기는 어떻게 표현되는가?

a)

$\frac{R}{R^2+X_L^2}$

b)

$\frac{X}{\sqrt[]{R^2+X_L^2}}$

c)

$\frac{R+X_L}{R^2+X_L^2}$

d)

$\frac{R\cdot X_L}{\sqrt[]{R^2+X_L^2}}$

58.

3상 반파 정류회로 입력 전압을 E[V]라고 할 때의 직류 출력 전압 값은?

a)

0.45E

b)

0.9E

c)

1.17E

d)

1.35E

59.

동전선의 종단 접속 방법이 아닌 것은?

a)

동선 압착 단자에 의한 접속

b)

종단 겹침용 슬리브에 의한 접속

c)

C형 전선 접속기에 의한 접속

d)

비틀어 꽂는 형의 전선 접속기에 의한 접속

60.

수변전 설비의 고압 회로에 걸리는 전압을 표시하기 위해 전압계를 시설할 때 고압회로와 전압계 사이에 시설하는 것은?

a)

관통형 변압기

b)

계기용 변류기

c)

계기용 변압기

d)

권선형 변류기

2021-1

Total questions: 60

Worksheet time: 30mins
