WorksheetsASAS Sistem Hidrolik
Total questions: 10
Worksheet time: 5mins
Konversi energy yang terjadi pada pengungkit hidrolik dari gambar diatas adalah….
Energi Mekanik berubah menjadi Energi Kinetik dan berubah kembali ke Energi Hidrolik
Energi Mekanik berubah menjadi Energi Hidrolik dan berubah kembali Energi Mekanik
Energi Mekanik berubah menjadi Energi Hidrolik dan berubah kembali Energi Kinetik
Energi Kinetik berubah menjadi Energi Hidrolik dan berubah kembali Energi Mekanik
Energi Kinetik berubah menjadi Energi Hidrolik dan berubah kembali Energi Mekanik
Berdasarkan kemampuan sistem tenaga hidrolik tentunya ada kelebihan dan kelemahannya dibandingkan dengan elemen kerja yang lain. Pernyataan yang bukan merupakan kelebihan sistem hidrolik antara lain….
Kerja sistem saluran sederhana
Transmisi daya dan gaya yang besar
Pengoperasian sangat mudah
Pemonitoran dan pemeriksaan yang sederhana dengan memakai pressure gauge
Perlindungan kelebihan beban yang sederhana dengan menggunakan pressure relief valve
Berdasarkan cara kerja sirkulasi system hidrolik diatas, merupakan tipe sirkulasi…..
Sistem sirkulasi tertutup (closed loop)
Sistem sirkulasi terbuka (open loop)
Sistem sirkulasi semi terbuka (semi openloop)
Sistem sirkulasi semi tertutup (semi close loop)
Sistem sirkulasi fluida hidrolik
Dibawah ini yang bukan kerusakan system hidrolik jika nilai viskositas oli hidrolik terlalu tinggi adalah….
Hambatan oli yang mengalir terlalu besar, menyebabkan seret atau susahnya gerakan elemen penggerak
Masuknya udara kedalam sistem atau kavitasi melalui pompa
Pemakaian tenaga bertambah, karena kerugian gesekan
Penurunan tekanan bertambah, karena banyak gesekan yang melalui pipa saluran dan katup-katup
Temperatur oli akan cepat naik atau bertambah karena kerugian kebocoran dan gesekan.
Sebuah mobil hendak diangkay menggunakan dongkrak hidrolik bila pipa besar memiliki jari - jari 24 cm dan pipa kecil memiliki jari - jari 6 cm. Jika berat mobil 16.000 N maka besarnya gaya yang bekerja pada pipa kecil adalah….
25.600 N
10.000 N
2.560 N
1.000 N
9.600 N
Agar sistem dasar hidrolik dapat dioperasikan, maka sistem hidrolik harus memiliki komponen-komponen seperti gambar sirkuit system hidrolik berikut ini, komponen yang memiliki fungsi dalam pemisahan kotoran, air dan udara, perubahan panas serta pengumpulan fluida yang lewat adalah….
A
B
C
D
E
Berdasarkan gambar komponen diatas fungsi dari katup pengatur tekanan adalah….
Untuk pengaman sistem tekanan dalam sistem hidrolik yang di hubungkan langsung dengan akumulator apabila tekanan tiba-tiba drop
Untuk membatasi tekanan dalam sistem yang masuk ke actuator.
Untuk melepas, menutup atau mengalirkan kembali fluida menuju aktuator (silinder dan motor hidrolik) sebagai pemakai atau menuju ke tangki.
Untuk mengurangi jumlah oli yang akan menuju actuator, agar gerakan actuator menjadi lambat, sesuai dengan load/bebannya
Untuk mengatur tekanan kerja dalam system hidrolik sirkuit dengan mengembalikan semua atau sebagian oli ke tangki apabila pada sirkuit mencapai setting pressure.

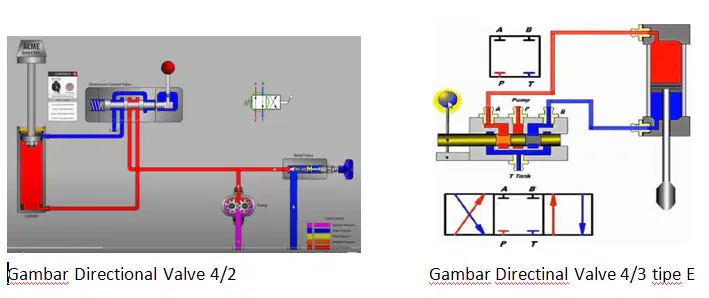

Berdasarkan gambar rangkaian diatas cara kerja directional valve 4/2 dan 4/3 tipe E yang tepat adalah…
Jika tuas directional valve 4/2 digerakkan maka silinder kerja ganda akan bergerak maju
Jika tuas directional valve 4/2 digerakkan maka silinder kerja ganda akan diam
Jika tuas directional valve 4/3 tipe E digerakkan maka silinder kerja ganda akan bergerak mundur
Jika tuas directional valve 4/3 tipe E digerakkan maka silinder kerja ganda akan diam
Jika tuas directional valve 4/3 tipe E digerakkan maka silinder kerja ganda akan bergerak maju.
Pada gambar simbol dibawah ini yang merupakan directional valve 4/3 type J adalah .....
Pada rangkaian diatas menggunakan sensor A1, A2, B1 dan B2 nama sensor pada rangkaian diatas adalah….
A1 limit switch, A2 sensor induktif, B1 limit switch, B2 sensor kapasitif
A1 limit switch, A2 limit switch, B1 sensor induktif, B2 sensor kapasitif
A1 limit switch, A2 sensor induktif, B1 sensor kapasitif, B2 sensor induktif
A1 limit switch, A2 sensor kapasitif, B1 limit switch, B2 sensor induktif
A1 limit switch, A2 limit switch, B1 sensor kapaistif, B2 sensor induktif
