Lembar kerja📐GAMBAR TEKNIK📐
Total soal: 10
Worksheet time: 15mins
Seorang siswa diminta untuk membuat gambar teknik dengan garis tipis dan garis tebal. Pensil manakah yang paling sesuai digunakan untuk masing-masing garis tersebut?
H untuk garis tebal dan 2B untuk garis tipis
2H untuk garis tipis dan HB untuk garis tebal
4B untuk garis tipis dan H untuk garis tebal
2B untuk semua jenis garis
Salah satu alat gambar teknik yang berfungsi untuk menggambar garis lurus dengan cepat dan presisi pada meja gambar adalah...
Mistar
Penggaris Mal
Penggaris Segitiga
Penggaris T (T-square)

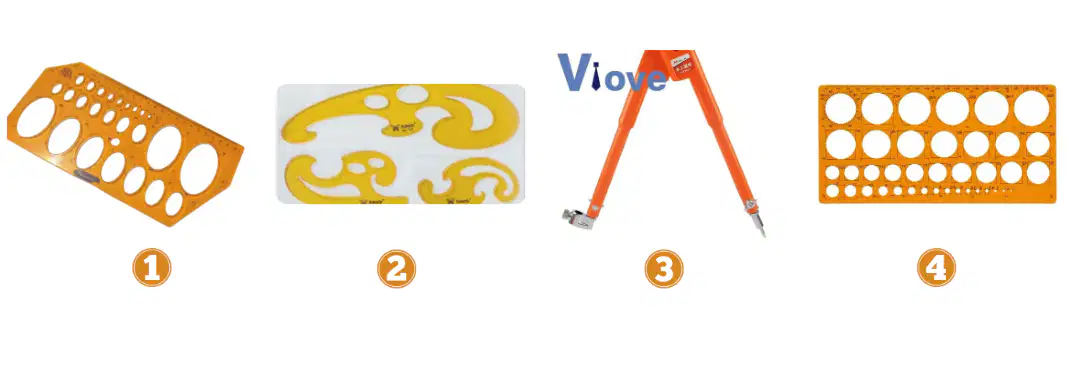

Berdasarkan gambar diatas, penggaris mal manakah yang memiliki fungsi membuat lingkaran dengan ukuran yang presisi dan bentuk yang sempurna?
1
2
3
4
Urutkan langkah-langkah penggunaan meja gambar saat menggambar teknik!
1-3-6-4-2-5
1-6-3-2-5-4
4-1-3-6-2-5
4-6-1-3-2-5
Seorang siswa menggambar denah bangunan dan harus menunjukkan posisi dinding yang terhalang dinding didepannya. Jenis garis yang paling tepat digunakan untuk menggambar garis tersebut adalah...
Garis putus-putus (dashed)
Garis tebal kontinu (utuh)
Garis strip-titik (dash-dot)
Garis tipis bebas tangan
Dalam gambar teknik bangunan, garis arsir umumnya digambar menggunakan ketebalan garis...
Tebal (0.7 mm)
Sedang (0.5 mm)
Tipis (0.3 mm)
Sangat tebal (1.0 mm)
Manakah dari pernyataan berikut yang tidak sesuai dengan aturan penggunaan simbol dalam gambar teknik?
Simbol harus konsisten dan seragam di seluruh gambar
Simbol dapat digunakan tanpa keterangan tambahan
Simbol harus sesuai dengan fungsinya dan diletakkan di ruang yang benar
Simbol harus mengacu pada standar yang telah ditetapkan

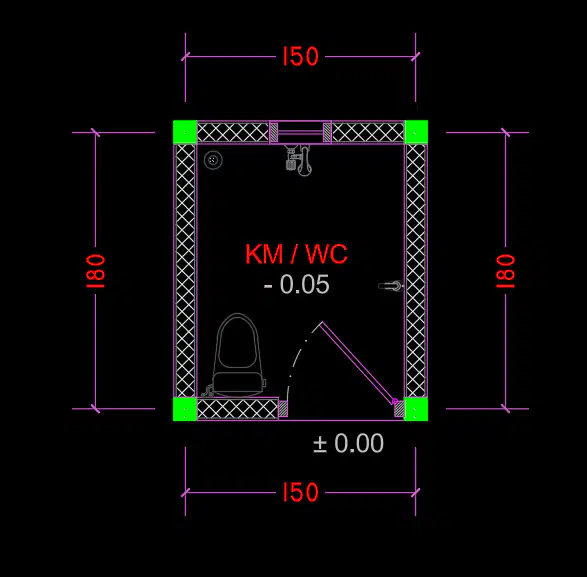

Berdasarkan gambar tersebut, deteksi kesalahan penggunaan simbol, notasi, dan dimensi yang ada!
Penggunaan simbol kloset yang tidak sesuai
Arsiran dinding pada kamar mandi yang salah
Penggunaan garis beda tinggi elevasi yang terbalik
Dimensi dari kamar mandi yang terlalu kecil, sehingga tidak terbaca

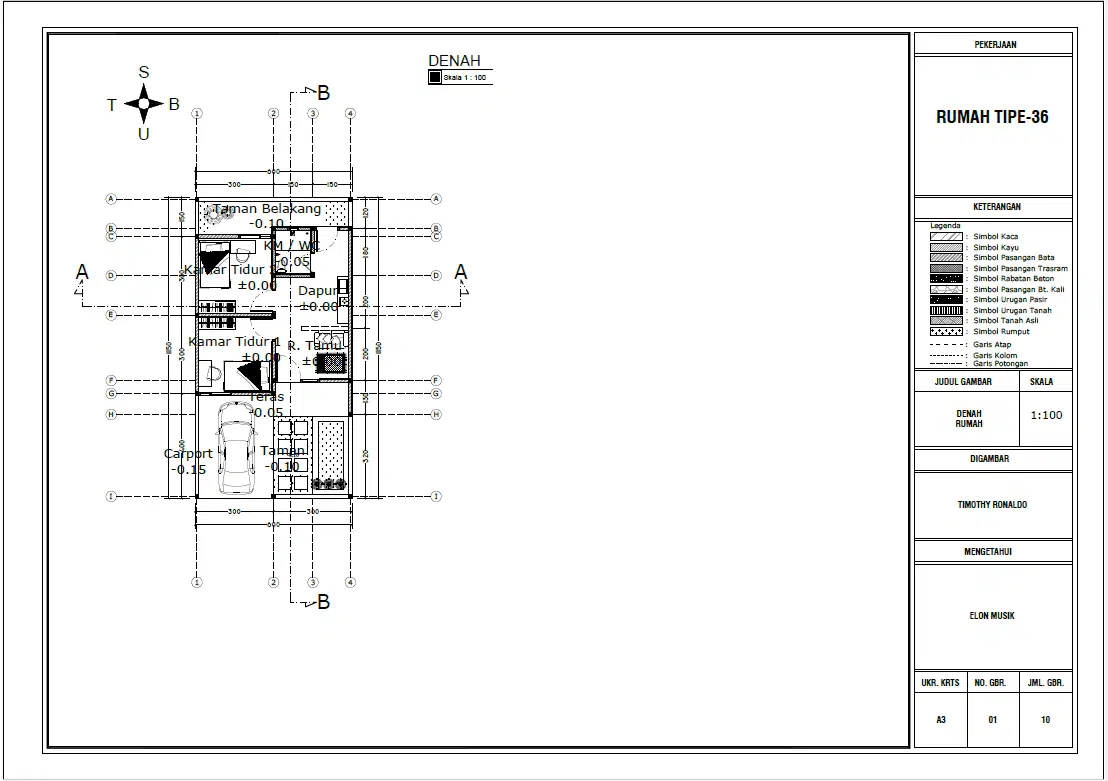

Amatilah gambar diatas, manakah pernyataan yang benar jika kita menilai gambar diatas?
Penempatan keterangan gambar dan identitas gambar kerja yang sudah sesuai
Perletakkan gambar denah yang sudah proporsional
Penggunaan ukuran keterangan ruangan yang sudah pas
Judul gambar sudah ditempatkan sesuai dengan standar
Dalam penataan gambar teknik, di manakah posisi yang tepat untuk menempatkan keterangan gambar dan identitas gambar kerja, jika kertas di setting landscape
Di tengah halaman gambar
Di bagian kiri kertas gambar
Di bagian bawah kertas gambar
Di bagian kanan kertas gambar
