WorksheetsED_2025
Total questions: 33
Worksheet time: 7mins
Ce anume guvernează funcționarea unui circuit BE555?
Un circuit astabil de tip SR.
Un circuit bistabil intern de tip SR.
Este neguvernabil, având nevoie de componente RC.
Un circuit flip-flop de tip JK.
Care e forma de undă la ieșirea unui circuit de integrare ideal, când la intrare avem un semnal dreptunghiular bipolar?
Un semnal liniar variabil crescător.
Alternanță de impulsuri pozitive și negative corespunzătoare fronturilor crescătoare și, respectiv, descrescătoare.
Un semnal „dinte de fierăstrău”.
Un semnal triunghiular.
Ce este un limitator?
Este un cuadripol cu limitare de maxim, când tensiunea de ieșire rămâne constantă dacă tensiunea la intrare crește peste o valoare de prag.
Este un cuadripol cu limitare de minim, când tensiunea la ieșire rămâne constantă dacă tensiunea la intrare scade sub o valoare de prag.
Este un cuadripol care are una dintre caracteristicile celorlalte răspunsuri.
Este un cuadripol cu limitare bilaterală, când tensiunea de ieșire rămâne constantă dacă tensiunea de intrare iese dintre limitele date de un prag de maxim și un prag de minim.
Cum arată semnalul la ieșirea unui limitator bilateral cu diode când semnalul la intrare este între limita de sus și limita de jos?
Semnalul la ieșire copiază fidel semnalul de intrare.
Semnalul la ieșire suferă o limitare de maxim.
Semnalul la ieșire suferă o limitare de minim.
Semnalul este limitat bilateral, atât superior cât și inferior.
Care e rolul circuitului din figura alăturată, ținând cont că semireglabilul este reglat la 100 de ohmi?
Este un generator de curent constant la aproximativ 50 mA.
Este un cuadripol de fixare a nivelului la 5 V.
Este un generator de tensiune constantă la aproximativ 5 V.
Este un circuit de limitare superioară la 5 V.
Care e rolul pinului DESCĂRCARE al circuitului BE555?
Descarcă condensatorul de temporizare intern.
Asigură descărcarea electrostatică a circuitului.
Asigură descărcarea condensatorului de temporizare din circuitul extern.
Asigură descărcarea impulsurilor de comandă la masă.
Analizați în imaginea alăturată zona de limitare superioară a unui circuit cu diodă și alegeți forma corectă a semnalului la ieșire.
a
b
c
d
Precizați tipul conexiunilor din imaginea alăturată.
BC – bază comună; b. EC – emitor comun; c. CC – colector comun;
a. CC – colector comun; b. EC – emitor comun; c. BC – bază comună;
a. EC – emitor comun; b. BC – bază comună; c. CC – colector comun;
Ce tipuri de tranzistoare bipolare există?
FET, IGBT, BJT
BC - bază comună, EC - emitor comun, CC - colector comun
PNP, NPN
Care este rolul condensatorului din imaginea alăturată?
Este condensator de accelerare, care asigură o supracomandă în baza tranzistorului pentru îmbunătățirea frontului crescător.
Este condensator de separare, care asigură o cale separată pentru componenta alternativă.
Este condensator de decuplare, care asigură filtrarea semnalului.
Precizați tipul de circuit din imaginea alăturată.
Limitator serie de maxim cu diodă.
Limitator paralel de maxim cu diodă.
Limitator paralel de minim cu diodă.
Limitator serie de minim cu diodă.
Precizați tipul de circuit din imaginea alăturată.
Circuit basculant astabil cu cuplaj RC colector-bază.
Circuit basculant astabil cu cuplaj prin emitor.
Circuit basculant astabil cu cuplaj RC prin emitor.
Circuit basculant monostabil cu cuplaj RC colector-bază.
Ce înseamnă GTLV?
Generator de Timp Liniar Variabil
Grup de Tensiuni Liniar Variabile
Generator de Tensiune Liniar Variabilă
Generator de Telecomunicații prin Lumină Vizibilă
Care sunt terminalele unui tranzistor bipolar?
P - zona dopată cu goluri, N - zona dopată cu electroni
D - drenă, G - grilă, S - sursă
E - emitor, B - bază, C - colector
D - drenă, P - poartă, S - sursă

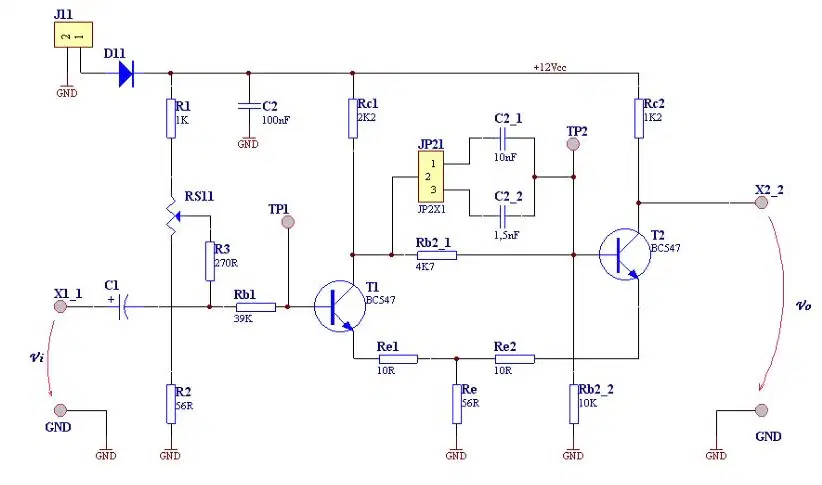

Care este rolul condensatorului C1 din schema alăturată?
Este condensator de descărcare, care protejează intrarea de supratensiuni.
Este condensator de filtrare, care elimină componenta alternativă și lasă să treacă doar componenta continuă.
Este condensator de accelerare, care îmbunătățește frontul crescător al impulsului la intrare.
Este condensator de separare, care elimină componenta continuă a semnalului de intrare.
Ce face un circuit de separare ideal?
Este un circuit care oprește componenta variabilă și lasă să treacă componenta continuă a semnalului.
Este un circuit care separă componenta variabilă în alternanțe pozitive și negative.
Este un circuit care oprește componenta continuă și lasă să treacă componenta variabilă a semnalului nedistorsionată.
Este un cuadripol RC folosit ca circuit integrator.
Precizați tipul circuitului din figură.
Circuit de eliminare a componentei continue.
Circuit pentru fixarea nivelului cu aducerea limitei de maxim la zero.
Circuit pentru fixarea nivelului cu aducerea limitei de minim la zero.
Circuit pentru fixarea nivelului cu centrare la zero.
Precizați tipul circuitului din figură:
Circuit de integrare RL în tensiune.
Circuit de derivare RL în curent.
Circuit de derivare RL în tensiune.
Circuit de integrare RL în curent.
Cum se caracterizează un CBM?
Este un circuit multivibrator caracterizat de două stări instabile.
Este un circuit basculant caracterizat de o stare stabilă și o stare instabilă.
Este un circuit basculant monobloc caracterizat de două stări stabile.
Este un circuit basculant multivibrator, caracterizat de multiple stări stabile.
Precizați tipul de circuit din imagine.
Circuit GTLV cu cuplaj în c.c. și cu condensator de accelerare.
Circuit GTLV cu cuplaj RC.
Circuit generator de tensiune liniar descrescătoare.
Care e forma de undă la ieșirea unui circuit de integrare ideal, când la intrare avem un semnal dreptunghiular bipolar?
Un semnal liniar variabil crescător.
Alternanță de impulsuri pozitive și negative corespunzătoare fronturilor crescătoare și, respectiv, descrescătoare.
Un semnal „dinte de fierăstrău”.
Un semnal triunghiular.
Ce înseamnă AL0 la un circuit BE555?
Este abrevierea Astable Line Output.
Este pinul 0 de alarmă.
Este pinul de aducere la zero a ieşirii.
Este abrevierea Asynchronous Line Option.
Ce factori determină durata minimă a stării instabile a unui CBM cu tranzistoare?
Niciunul din celelalte răspunsuri.
Temperatura influențează curentul rezidual Icbo al tranzistorului, deci durata minimă depinde de Icbo maxim.
Tensiunea de pe rezistorul din colectorul tranzistorului datorată curentului rezidual influențează durata minimă.
Coeficientul de instabilitate termică.
Prin ce se caracterizează caracteristica de transfer a unui trigger Schmitt?
Curent de colector, curent de bază, histerezis.
Prag de declanșare, prag de revenire, histerezis.
Prag de sus, prag de jos, control, descărcare.
Saturație, blocare, tranziție, factor de amplificare.
Care este definiția unui circuit pentru fixarea nivelului?
Circuitele pentru fixarea nivelului sunt cuadripoli cu ajutorul cărora componenta continuă a unor impulsuri se fixează la o valoare pozitivă prestabilită.
Circuitele pentru fixarea nivelului sunt cuadripoli cu ajutorul cărora nivelul extrem al unor impulsuri se axează la zero.
Circuitele pentru fixarea nivelului sunt cuadripoli cu ajutorul cărora nivelul extrem al unor impulsuri sau valoarea lor continuă se fixează la o valoare dorită.
Niciunul dintre celelalte răspunsuri.
Ce este fenomenul de polarizare dinamică?
Stabilirea punctului static de funcționare a unui tranzistor cu ajutorul unor rezistori.
Separarea zonelor de goluri și de electroni ale joncțiunii unui tranzistor.
Eliminarea componentei continue cu ajutorul unui cuadripol de separare.
Apariția unei componente continue la bornele condensatorului de separare chiar și în absența unei componente continue a semnalului.
Care este definiția unui trigger Schmitt?
Un circuit capabil să scoată la ieșire o tensiune liniar variabilă.
Un cuadripol la ieșirea căruia tensiunea rămâne practic constantă.
Un circuit care trece dintr-o stare stabilă într-o stare instabilă în urma unui impuls de comandă.
Un circuit capabil să transforme orice formă de undă într-un semnal dreptunghiular.
Cum se poate comanda un CBA?
Un CBA are nevoie de un impuls în baza tranzistorului.
Un CBA are nevoie de un impuls în colectorul tranzistorului.
Un CBA nu are nevoie de impulsuri de comandă.
Un CBA are nevoie de un impuls în baza sau colectorul unui tranzistor.
Ce conține schema funcțională a unui GTLV?
Generator de curent constant, dipol de descărcare, dipol de încărcare.
Dipol de încărcare, dipol de descărcare, circuit de separare.
Generator de curent constant, tranzistor de descărcare, rezistor de sarcină.
Condensator, dipol de încărcare, dipol de descărcare.

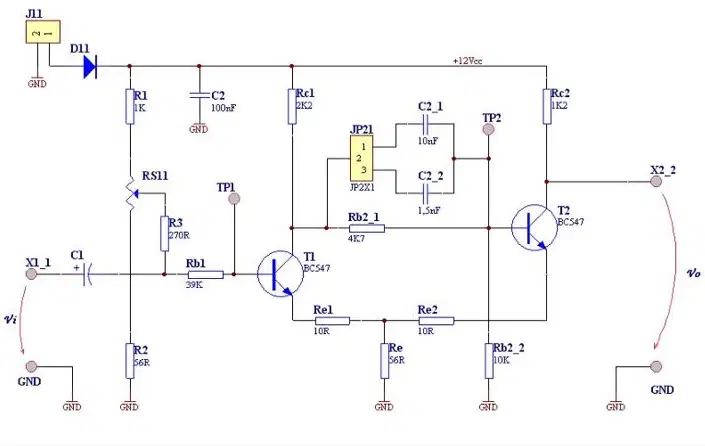

Care este rolul circuitului R1-RS11-R2 din schema alăturată?
Este un divizor rezistiv, care reglează o anumită componentă continuă în baza lui T1.
Este un divizor cu rezistori, care îmbunătățește frontul crescător al impulsului la intrare.
Este un divizor rezistiv de încărcare, care protejează intrarea de supratensiuni.
Este un divizor rezistiv de filtrare, care elimină componenta alternativă și lasă să treacă doar componenta continuă.
Prin ce se caracterizează un CBA?
Este un circuit care basculează între două stări astabile în urma unui impuls extern.
Este un circuit basculant multivibrator cu două stări stabile.
Este un circuit care oscilează continuu între două stări cvasistabile.
Este un circuit bistabil caracterizat de două stări asimetrice.
Care e forma semnalului la ieșirea un circuit de derivare ideal, dacă la intrare avem un semnal dreptunghiular?
Alternanță de impulsuri pozitive și negative în dreptul fronturilor crescătoare și, respectiv, descrescătoare.
O sinusoidă cu faza avansată cu 180 de grade.
Un semnal triunghiular.
O sinusoidă cu faza întârziată cu 180 de grade.
Cum arată semnalul la ieșirea unui limitator bilateral cu diode când semnalul la intrare este între limita de sus și limita de jos?
Semnalul este limitat bilateral, atât superior, cât și inferior.
Limitatorul bilateral cu diode nu are limite fizice.
Semnalul la ieșire suferă o limitare de minim.
Semnalul la ieșire copiază fidel semnalul de intrare.
Semnalul la ieșire suferă o limitare de maxim.
