Worksheetsแบบทดสอบก่อนเรียนวิชาเขียนแบบวิศวกรรมจากสภาวิศวกร
Total questions: 69
Worksheet time: 35mins
Name
Class
Date
1.
ข้อที่ 1 เส้นแบบใดใช้ในการแสดงเพื่อบอกศูนย์กลางของวงกลม
a)
เส้นประ
b)
เส้นลูกโซ่
c)
เส้นเต็มหนัก
d)
เส้นเต็มบาง
2.
อัตราส่วน(Scale) 1:3 หมายถึง
a)
ขนาดในภาพเขียนจะใหญ่กว่าขนาดจริง 3 เท่า
b)
ขนาดในภาพเขียนจะเล็กกว่าขนาดจริง 3 เท่า
c)
การบอกขนาดในภาพเขียน จะระบุขนาดที่ใหญ่กว่าขนาดจริง 3 เท่า
d)
การบอกขนาดในภาพเขียน จะระบุขนาดที่เล็กกว่าขนาดจริง 3 เท่า
3.
เส้นเต็มบาง(Continuous thin line) ใช้ในกรณีใดบ้าง
a)
เส้นรอบรูป ขอบที่เห็นชัด
b)
เส้นรอบรูป ขอบที่ถูกบัง
c)
เส้นลายตัด
d)
เส้นผ่านศูนย์กลาง
4.
ในงานเขียนแบบที่ใช้กลุ่มเส้น 0.5,0.35 และ 0.25 มิลลิเมตร การเขียนเส้นประ(เส้นขอบที่ชิ้นงานถูกบัง) ใช้ขนาดเส้นเท่าใด
a)
0.5 มิลลิเมตร
b)
0.35 มิลลิเมตร
c)
0.25 มิลลิเมตร
d)
ขนาดใดก็ได้
5.
พื้นผิวระนาบเอียงทีู่กกำหนดให้...........กับระนาบหนึ่งของสามระนาบหลักในระบบพิกัดฉากจะ.......กับอีกสองระนาบที่เหลือของระบบพิกัดฉาก
a)
ขนาน,ทำมุมเอียง
b)
ตั้งฉาก,ทำมุมเอียง
c)
ตั้งฉาก,ขนาน
d)
ทำมุมเอียง,ขนาน
6.
ขนาดกระดาษ A4 มีขนาดความกว้างและยาวเท่าไร
a)
210 x 297
b)
297 x 420
c)
420 x 594
d)
594 x 840
7.
การเขียนเส้นผ่านศูนย์กลางวงกลม ใช้เส้นใด
a)
เส้นเต็มหนัก
b)
เส้นเต็มบาง
c)
เส้นศูนย์กลางเล็ก
d)
เส้นศูนย์กลางใหญ่
8.
ถ้าใช้เส้นศูนย์กลางให้แทนเส้นศูนย์กลางเล็กในการเขียนแบบแล้วจะเกิดอะไรขึ้น
a)
เหมือนเดิม
b)
แบบแปรความหมายผิด
c)
งานนั้นต้องการปรับปรุง
d)
ต้องตรวจสอบขนาดตรงเส้นกำหนด
9.
การเอียงของตัวอักษรที่เหมาะสมควรเอียง
a)
15 องศา กับแนวดิ่งเอียงด้านหน้า
b)
75 องศา กับแนวดิ่งเอียงด้านหลัง
c)
15 องศา กับแนวดิ่งเอียงด้านหลัง
d)
75 องศา กับแนวดิ่งเอียงด้านหน้า
10.
คำว่า "King" เมื่อตัวอัหษร "K" สูง 10 ม.ม. อักษร "ing" สูงเท่าใด
a)
7 ม.ม.
b)
5 ม.ม.
c)
3 ม.ม.
d)
2.5 ม.ม.
11.
ถ้าเส้นตรงวัดได้ 50 ม.ม. ใช้มาตราส่วน 1 : 5 จะเขียนเส้นนั้นลงในแบบเท่าไร
a)
250 ม.ม.
b)
25 ม.ม.
c)
10 ม.ม.
d)
5 ม.ม.
12.
ถ้าเส้นตรงวัดได้ 50 ม.ม. ใช้มาตราส่วน 2: 1 จะเขียนเส้นนั้นลงในแบบเท่าไร
a)
100 ม.ม.
b)
25 ม.ม.
c)
10 ม.ม.
d)
5 ม.ม.
13.
เส้นใดใช้เป็นเส้นช่วยกำหนดขนาด
a)
เส้นเต็มหนัก
b)
เส้นเต็มบาง
c)
เส้นศูนย์กลางใหญ่
d)
เส้นศูนย์กลางเล็ก
14.
ข้อใดต่อไปนี้เป็นการใช้งานของเส้นศูนย์กลาง
a)
เส้นแสดงรอยตัดย่นระยะรูป
b)
ช่วยให้ขนาด
c)
แสดงแนวการหมุนของชิ้นส่วน(Trajectory)
d)
แสดงลายตัด
15.
การเว้นระยะตัวอักษร ควรเว้นระยะย่างไร
a)
พิจารณาจากระยะห่างตัวอักษร ให้มีระยะเท่าๆกัน
b)
พิจารณาจากตำแหน่งกึ่งกลางตัวอักษรตัวแรก และกึ่งกลางตัวอักษรตัวหลังให้มีระยะเท่าๆกัน
c)
พิจารณาจากพื้นที่ว่างระหว่างตัวอักษร ให้มีพื้นที่เท่าๆ กัน
d)
พิจารณาจากพื้นที่ว่าง และระยะห่าง ให้มีขนาดเท่าๆ กัน
16.

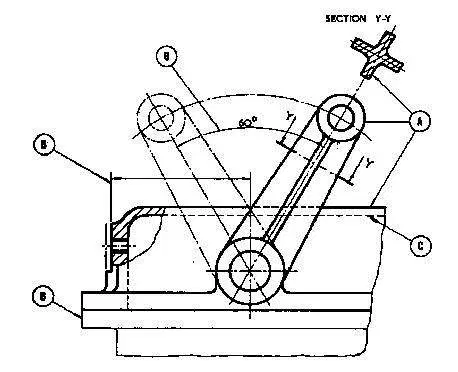

จากรูป ข้อใดกล่าวถึงเส้น A,B,C และ D ได้อย่างถูกต้อง
a)
VISIBLE LINE, CENTER LINE, HIDDEN LINE AND SECTION LINE
b)
VISIBLE LINE, HIDDEN LINE,CENTER LINE AND SECTION LINE
c)
SECTION LINE, HIDDEN LINE, CENTER LINE AND EVISIBLE LINE
d)
SECTION LINE, HIDDEN LINE, VISIBLE LINE, AND CENTER LINE
17.
ดินเขียนแบบข้อใดมีไส้ดินสอแข็งที่สุด
a)
3H
b)
HB
c)
B
d)
2B
18.
กระดาษขนาด A4 เป็นกี่เท่าของ A1
a)
1/8
b)
1/4
c)
4
d)
8
19.
ข้อใดกล่าวถูกต้องเกี่ยวกับการเขียนตัวเลขเศษส่วน(Lettering fraction)
a)
ตัวเลขต้องไม่สำผัสกับเครื่องหมายเศษส่วน
b)
ตำแหน่งกึ่งกลางของตัวส่วนต้องตรงกับตัวเศษ
c)
ไม่ใช้เครื่องหมายเศษส่วนแบบเอียงยกเว้นเมื่อมีพื้นที่แคบในการเขียน
d)
ถูกทุกข้อ
20.
ข้อใดไม่ใช่มาตรฐานในงานเขียนแบบ
a)
มอก.
b)
ISO
c)
AISI
d)
ASHRAE
21.
ในทางสากล นิยมวาง Title box ไว้ตำแหน่งใดของกระดาษ
a)
บยซ้าย
b)
ล่างขวา
c)
ล่างซ้าย
d)
บนขวา
22.
หลักสากลในการเขียนแบบ มีเส้นใดบ้างที่ต้องลงน้ำหนักของเส้นให้หนาและเข้ม
a)
visible line, center line, dimention &extension line
b)
visible line, break line, cutting line
c)
visible line, center line, break liine
d)
visible line, hidden line
23.
การเขียนเส้นศูนย์กลาง(Center line) ในข้อใดถูกต้องที่สุด
a)
ตัวเลือก 1
b)
ตัวเลือก 2
c)
ตัวเลือก 3
d)
ตัวเลือก 4
24.
อุปกรณ์เขียนแบบข้อใช้วัดตรวจสอบความยาว และแบ่งเส้นตรงเป็นส่วย่อยๆได้
a)
ไม้บรรทัด
b)
ดีไวเดอร์
c)
เซ็ทสามเหลี่ยมวัดมุมได้
d)
เพลตสำหรับทำโค้ง
25.
ไส้ดินสอเบอร์ใดมีความเข้มน้อยที่สุด
a)
2B
b)
HB
c)
4H
d)
F
26.
ไส้ดินสอเบอร์ใดมีความเข้มมากที่สุด
a)
2B
b)
HB
c)
4H
d)
F
27.
จากรูปที่กำหนดให้ มุม A มีค่าเท่าใด
a)
45 องศส
b)
125 องศา
c)
135 องศา
d)
145 องศา
28.
บรรทัดสามเหลี่ยมตามรูปที่กำหนดให้ มีมุมเท่าใดบ้าง
a)
60, 45, 30 องศา
b)
90ม 60, 30 องศา
c)
90, 45, 30 องศา
d)
45, 30, 90 องศา
29.
จากรูปที่กำหนดให้ มุม B มีค่าเท่าใด
a)
5 องศา
b)
10 องศา
c)
15 องศา
d)
25 องศา
30.
จากรูปที่กำหนดให้ มุม C มีค่าเท่าใด
a)
5 องศา
b)
10 องศา
c)
15 องศา
d)
25 องศา
31.
จากรูปที่กำหนดให้ มุม D มีค่าเท่าใด
a)
45 องศา
b)
75 องศา
c)
135 องศา
d)
ผิดทุกข้อ
32.
จากรูปที่กำหนดให้ มุม E มีค่าเท่าใด
a)
75 องศา
b)
105 องศา
c)
115 องศา
d)
135 องศา
33.
กระดาษขนาด A3 ที่ใช้ในงานเขียนแบบมีขนาดเท่าใด
a)
297 x 210 ตารางมิลลิเมตร
b)
420 x 279 ตารางมิลลิเมตร
c)
297 x 240 ตารางมิลลิเมตร
d)
420 x 297 ตารางมิลลิเมตร
34.
การเขียนตัวอักษรงานเขียนแบบใช้เส้นขนาดเท่าใด
a)
(1/10)h
b)
(2/10)h
c)
(7/10)h
d)
(10/10)h
35.
ข้อใดแสดงเกลียวแบบมาตรฐาน
a)
ตัวเลือก 1
b)
ตัวเลือก 2
c)
ตัวเลือก 3
d)
ตัวเลือก 4
36.
ภาพใดแสดงเกลียวน๊อตตามแบบมาตรฐาน
a)
ตัวเลือก 1
b)
ตัวเลือก 2
c)
ตัวเลือก 3
d)
ตัวเลือก 4
37.
มาตราส่วนใดเป็นมาตราส่วนขยาย
a)
2:1
b)
1:2.5
c)
1:5
d)
1:1
38.
ขอบชิ้นงานยาว 120 มม. ใช้มาตราส่วน 1:2.5 ต้องเขียนยาวเท่าใด
a)
300 มม.
b)
48 มม.
c)
120 มม.
d)
25 มม.
39.
ขนาดในแบบยาว 30 มม. เมื่อใช้มาตราส่วน 5:1 จะเขียนขนาดเท่าใด
a)
5 มม.
b)
30 มม.
c)
6 มม.
d)
150 มม.
40.
มาตราส่วนใดเป็นมาตราส่วนย่อมาตรฐาน
a)
2:1
b)
1:3
c)
1:2
d)
1:4
41.
เส้นมือเปล่าใช้เมื่อไหร่
a)
แสดงลายตัดชิ้นงาน
b)
ขอบชิ้นงานที่มองเห็น
c)
ขอบชิ้นงานที่มองไม่เห็น
d)
เส้นตัดย่อส่วน
42.
ตัวเลขใดเขียนผิดจากมาตรฐาน
a)
ตัวเลือก 1
b)
ตัวเลือก 2
c)
ตัวเลือก 3
d)
ตัวเลือก 4
43.
ความสูงใด ที่ไม่ใช่ความสูงตัวอักษรมาตราฐาน
a)
H = 2.5 มม.
b)
H = 3.0 มม.
c)
H = 3.5 มม.
d)
H = 7.0 มม.
44.
ขนาดเส้นใด เขียนอักษรมาตราฐานเทียบกับความสูง
a)
1/10
b)
2/10
c)
3/10
d)
5/10
45.
อักษรพิมพ์มใหญ่สูงเท่าไร
a)
7/10
b)
8/10
c)
9/10
d)
10/10
46.
แบบใดเขียนได้ถูกตามเงื่อนไข
a)
ตัวเลือก 1
b)
ตัวเลือก 2
c)
ตัวเลือก 3
d)
ตัวเลือก 4
47.
เมื่อไรขียนแบบหน้าแปลนครึ่งภาพ แทนการเขียนแบบสมบูรณ์เต็มภาพ ดังรูปต่อไปนี้
a)
เมื่อเป็นหน้าแปลนกลม
b)
เมื่อมีเนื้อที่จำกัด
c)
เมื่อ 2 ข้างเหมือนกัน
d)
เมื่อรูปร่างสมมาตร
48.
การเขียนแบบหน้าแปลนอย่างง่ายที่สุดเขียนอย่างไร
a)
เขียนแบบเพียงครึ่งภาพ
b)
เขียนย่อส่วน
c)
แสดงรูยึดไว้ภาพด้านหน้าโดยตรง
d)
ไม่แสดงสัญลักษณ์คุณภาพผิว
49.
เส้นลูกโซ่บาง ไม่ใช้แสดงเส้นอะไร
a)
เส้นศูนย์กลาง
b)
วงกลมตัดบางส่วน
c)
เส้นตัดเลื่อนแนว
d)
อ้างอิงการแปรรูปงาน
50.
เส้นเต็มบางไม่ใช้แสดงเส้นอะไร
a)
เส้นกำหนดขนาด
b)
เส้นแนวพับชิ้นงาน
c)
เส้นโคนเกลียว
d)
ชุปแข็งเพียงบางส่วน
51.
เส้นทะแยงมุมแสดงด้วยเส้นอะไร
a)
เส้นเต็มหนา
b)
เส้นลูกโซ่หนา
c)
เส้นเต็มบาง
d)
เสนประ
52.
มาตราส่วนใดไม่อยู่ในมาตราส่วนย่อ
a)
1:2
b)
1:3
c)
1:5
d)
1:10
53.
เส้นเต็มบาง(เส้นทะแยงมุมในรูปสี่เหลี่ยมบน) แสดงถึงอะไร
a)
ไม่ชุปแข็ง
b)
แสดงถึงพื้นราบ
c)
แสดงถึงกรรมวิธีแปรสภาพงานพิเศษ
d)
ส่วนเสริมตัดออกได้
54.
ภาพตัดคันโยกเส้นลูกโซ่คืออะไร
a)
คันโยก 2 อัน 3 ตำแหน่ง
b)
คันโยกเดียว 2 ตำแหน่ง
c)
เพิ่มได้อีก 2 คันโยก
d)
ให้ระวังการเลื่อนเกิน
55.
มาตราส่วน 5:1 เป็นมาตราส่วนแบบใด
a)
มาตราส่วนเท่าของจริง
b)
มาตราส่วนย่อ
c)
มาตราส่วนขยาย
d)
ไม่ใช่มาตราส่วนที่ใช้ในการเขียนแบบ
56.
ข้อใดเป็นการเรียงลำดับไส้ดินสอจากอ่อนไปแข็งที่ใช้ในการเขียนแบบที่ถูกต้อง
a)
6H, 4H, 2H, F
b)
4H, 3H, 2H, B
c)
B, HB, 2H, 3H
d)
HB, 2H, 3H, 4H
57.
เส้นเต็มบางใช้เขียนเส้นใต่อไปนี้
a)
เส้นแสดงลายตัด เส้นชี้ เส้นบอกขนาด
b)
เส้นขอบรูปที่ถูกบัง เส้นแสดงแนวตัด เส้นลายตัด
c)
เส้นตัดแตก เส้นผ่านศูนย์กลาง เส้นแสดงขอบเขตการชุบแข็ง
d)
ไม่มีคำตอบที่ถูกต้อง
58.
จากรูปข้างล่างนี้ตำแหน่ง A, B, C, D เป็นเส้นชนิดใดตามลำดับ
a)
เส้นเต็มหนา เส้นมือเปล่า เส้นประ
b)
เส้นเต็มหนา เส้นเต็มบาง เส้นประ
c)
เส้นเต็มหนา เส้นมือเปล่า เส้นลูกโซ่หนา
d)
เส้นเต็มหนา เส้นลูกโซ่หนา เส้นมือเปล่า
59.
การเขียนรุปแปดเหลี่ยมอยู่ภายในวงกลม โดยที่เส้นรอบวงกลมลากผ่านมุมทุกมุมของรูปแปดเหลี่ยมพอดี ข้อใดต่อไปนี้กล่าวถูกต้อง
a)
มุมทุกมุม-ายในรูปแปดเหลี่ยมมีขนาดเท่ากับ 150 องศา
b)
รัศมีของวงกลม ยาวเท่ากับเส้นตรงที่ลากจากมุมหนึ่งผ่านจุดศูนยฺกลางไปยังมุมตรงข้ามของรูปแปดเหลี่ยม(across corners)
c)
เส้นผ่านศูนย์กลางของวงกลม ยาวเท่ากับความยาวด้านของรูปแปดเหลี่ยม
d)
เส้นผ่านศูนย์กลางของวงกลม ยาวเท่ากับเส้นตรงที่ลากจากมุมหนึ่งผ่านจุดศูนย์กลางไปยังมุมตรงข้ามของรูปแปดเหลี่ยม(across corners)
60.
การวัดขนาดความยาวในงานเขียนแบบมาตรฐาน ISO (International Standards Organization) ใช้ระบบหน่วยการวัดในข้อใด
a)
หน่วยอังกฤษ(English units)
b)
หน่วยตะวันตก(Western units)
c)
หน่วยเมตริก(Metric units)
d)
องศาและเรเดียล(Degress and radians)
61.
จากรูปห้าเหลี่ยมด้านเท่าที่กำหนดให้ มุม COE มีค่าเป็นกี่องศา
a)
60 องศา
b)
100 องศา
c)
120 องศา
d)
144 องศา
62.
สัญลักษณ์ของมุมที่ 1(First Angle) เป็นอย่างไร
a)
ตัวเลือก 1
b)
ตัวเลือก 2
c)
ตัวเลือก 3
d)
ตัวเลือก 4
63.
เส้นบนภาพเขียน (Drawings) อาจมีความหมาย หมายถึง
a)
ระนาบที่มองเห็นเป็นสัน (Edge View)
b)
รอยตัดระหว่างระนาบสองอัน (Foresortened)
c)
เป็นขนาดที่ใหญ่ขึ้น (Enlarge)
d)
อาจมีขนาดเท่าขนาดจริง หรือใหญ่ขึ้น หรือเล็กลงได้
64.
การแสดงภาพของวัตถุด้วยการฉายภาพ(Projection) ในลักษณะต่อไปนี้ เรียกว่า
a)
ภาพฉายออร์โทกราฟิก(Orthographic Projection) และ ภาพฉายไอโซเมทริกซ์(Isometric Projection)
b)
ภาพฉายไอโซเมทริกซ์(Isometric Projection)
c)
ภาพฉายออร์โทกราฟิก(Orthographic Projection)
d)
ภาพฉายเพอสเปกทีพ(Perspective Projection)
65.
การแสดงภาพของวัตถุด้วยการฉายภาพ (Projection) ในลักษณะต่อไปนี้ เรียกว่า
a)
ภาพฉายออร์โทกราฟิก(Orthographic Projection)
b)
ภาพฉายไอโซเมทริกซ์(Isometric Projection)
c)
ภาพฉายเพอสเปกทีพ(Perspective Projection)
d)
ภาพฉายออบริก(oblique Projection)
66.
การแสดงภาพของวัตถุด้วยการฉายภาพ (Projection) ในลักษณะต่อไปนี้ เรียกว่า
a)
ภาพฉายออร์โทกราฟิก(Orthographic Projection)
b)
ภาพฉายไอโซเมทริกซ์(Isometric Projection)
c)
ภาพฉายออบริก(oblique Projection)
d)
ภาพฉายเพอสเปกทีพ(Perspective Projection)
67.
การแสดงภาพของวัตถุด้วยการฉายภาพ (Projection) ในลักษณะต่อไปนี้ เรียกว่า
a)
ภาพฉายออร์โทกราฟิก(Orthographic Projection)
b)
ภาพฉายไอโซเมทริกซ์(Isometric Projection)
c)
ภาพฉายออบริก(oblique Projection)
d)
ภาพฉายเพอสเปกทีพ(Perspective Projection)
68.
เป็นสัญลักษณ์การเขียนแบบภาพฉายตามข้อใด
a)
การเขียนภาพฉายมุมที่ 1 (First Angle Projection)
b)
การเขียนภาพฉายมุมที่ 2 (Second Angle Projection)
c)
การเขียนภาพฉายมุมที่ 3 (Third Angle Projection)
d)
การเขียนภาพฉายมุมที่ 4 (Fifth Angle Projection)
69.
การเขียนภาพฉายมุมมองที่ 1(First Angle Projection) เป็นการเขียนแบบภาพฉายระบบใด
a)
ระบบยุโรป
b)
ระบบอเมริกัน
c)
ระบบเอเชีย
d)
ระบบญี่ปุ่น
100 %
