WorksheetsKuis Konverter A/D
Total questions: 25
Worksheet time: 23mins
Apa yang dimaksud fungsi utama ICL7107?
Konverter ADC
Konverter DAC
MENAMPILKAN SUHU
MENAMPILKAN ANGKA
BAGAIMANA LM35 MEMBACA SUHU?
MEMANASKAN DAN MENDINGINKAN LM35
SUHU BISA BERUBAH SESUAI DENGAN TEGANGAN
KONVERSI DARI BESARAN FISIK KE TEGANGAN
KONVERSI DARI BESARAN FISIK KE TEGANGAN
1. LM35 MEMILIKI OUTPUT TEGANGAN AC
2. LM 35 MEMILIKI 3 KAKI
3. LM35 MENGHASILKAN SUHU
4. LM35 MEMILIKI OUTPUT TEGANGAN DC
5. KAKI OUTPUTLM35 BERADA DI KAKI 2
6. LM35 MEMBUTUHKAN KOMPONEN RESISTOR DAN CAPASITOR SEBAGAI MINIMUM SISTEMNYA
DARI BERNYATAAN DIATAS NOMOR BERAPA SAJA YANG BENAR
1, 2, 5
4, 6, 3
3, 5, 1
6, 4, 2
kaki 31 pada ICL 7107 DIGUNAKAN INTUK APA ?
DIGUNAKAN UNTUK MENHUBUNGAN CREF +
DIGUNAKAN UNTUK MENHUBUNGAN CREF -
DIGUNAKAN UNTUK IN HI DARI R 1M
DIGUNAKAN UNTUK GROUND
CREF - dan CREF + di pasang capasitor berapa
150 nF
100 nF
10 nF
47 nF
Apa nilai maksimum dari arus suplai V+ untuk ICL7107?
6V
5V
9V
12V
Berapa nilai arus suplai V- untuk ICL7107?
-5V
-9V
0V / GROUND
-6V
OUTPUT ICL7107 YANG DI HUBUNGKAN KE 7 SEGMEN MEMILIKI OUTPUT BERAPA JIKA 7 SEGMEN BISA HIDUP
1,5V
3V
5V
0V
APA YANG DILAKUKAN PERTAMA KALI DIHIDUPKAN SAAT RANGKAIAN ICL7107 YANG SUDAH DILENGKAPI MINIMUM SISTEM DAN 7 SEGMEN MATI.
MENGECEK TENGANGAN MASUK
MENGECEK 7 SEGMEN KARENA MATI
MENGGANTI ICL7107
MENGGANTI 7 SEGMEN KARENA MATI

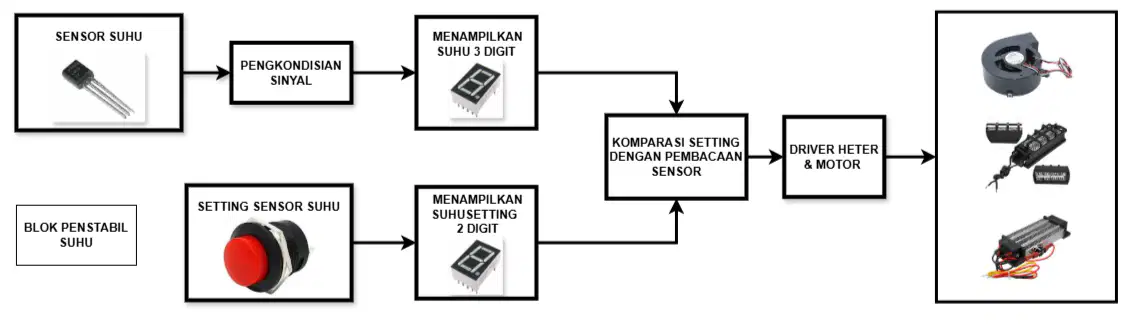

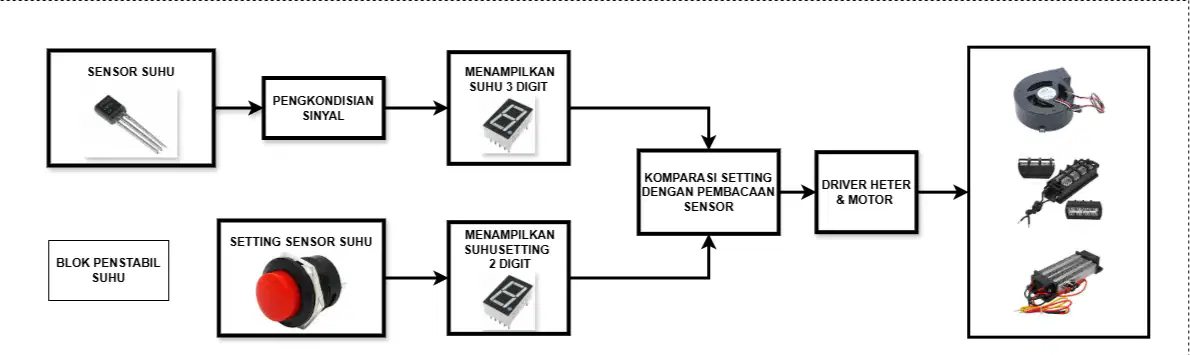

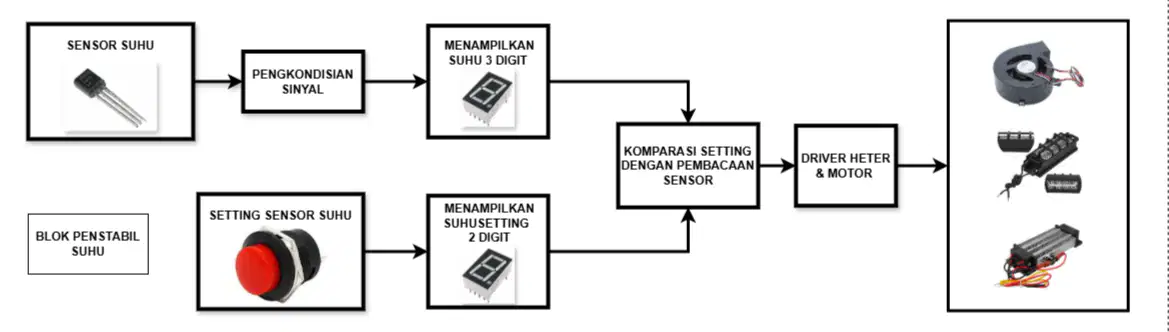

PENGKONDISIAN SINYAL BERISI RANGKAIAN APA YANG MUNGKIN ADA ?
HARUS ADA RANAGKAIAN FILTER
RANGKAIAN YANG OUTPUTNYA DIBUTUHKAN OLEH ICL7107
HARUS ADA FILTER DAN BUFFER
RANGKAIAN PEMBAGI TEGANGAN
BERAPA KABEL YANG KELUAR DARI PUSH BUTTON MENUJU IC74LS192?
1
4
3
2
BERAPA KABEL YANG KELUAR DARI IC74192 KE 7447 ?
7
4
6
8
APA FUNGSI DARI 74LS192 ?
COUNTER KE SINYAL DIGITAL ( BINER)
MENGUBAH ANALOG KE DIGITAL
COUNTER
MENGUBAH DIGITAL KE ANALOG
Apa yang dapat dilakukan pin TEST pada ICL7107?
Menghidupkan semua segmen
Menjadi pasokan negatif
Menjadi referensi tegangan
Mengatur tegangan mode umum
APA FUNGSI DARI IC 7447 ?
MENGUBAH DIGITAL KE ANALOG
MENGUBAH BINER KE DESIMAL
MENGUBAH ANALOG MENJADI DIGITAL
UNTUK MENGHUBUNGKAN KE SEVEN SEGMEN
BAGAIMANA CARA UNTUK MENHIDUPKAN SEVEN SEGMEN TERSEBUT DENGAN MENAMPILKAN ANGKA 3 SEDANGKAN VCC NYA HANYA 2 V?
KAKI A,B,C,D,G MENDAPAT VCC. E,F GROUND DAN KAKI COM GROUND
KAKI A,B,C,D,G MENDAPAT VCC. E,F GROUND DAN KAKI COM VCC
KAKI A,B,C,D,G MENDAPAT GROUND. E,F VCC DAN KAKI COM VCC
GA MUNGKIN BISA LAH, KOCAK
JIKA TEGANGAN V1= 5V, V2=0V DAN V3=5V BERAPA VOUTNYA ?
12 V
3 V
8 V
5 V
RANGKAIAN KOMPARATOR BERFUNGSI UNTUK APA PADA PROJEK INI ?
SATURASI - SAAT INVERTING DAN SATURASI + SAAT NON INVERTING
DIGUNAKAN UNTUK MEMBANDINGKAN SINYAL LM35 DENGAN SINYAL PUSHBUTTON SECARA LANGSUNG
DIGUNAKAN UNTUK MENGHIDUPKAN DAN MEMATIKAN HETER DAN BLOWER
PERBANDINGKAN MANA SINYAL YANG LEBIH BESAR DAN MANA YANG LEBIH KECIL
RANGKAIAN APA YANG MENGHUBUNGKAN SET SUHU DARI TOMBOL DAN IC74192 DENGAN KOMPARATOR ?
RANAGAKAN BUFER
RANGKAIAN INVERTING AMPLIFIER
RANGKAIAN SUMMING AMPLIFIER
RANGAKAIAN DAC
PADA OUTPUT KOMAPARATOR TERDAPAT DRIVER HETER DAN BLOWER YANG DIGUNAKAN UNTUK PENGHUBUNG ANATARA KEDUANYA AGAR BISA BEKERJA HIDUP ATAU MATI SESUAI KONDISI KOMPARATOR, RANGKAIAN APA / KOMPONEN APA YANG TIDAK MUNGKIN DIGUNAKAN UNTUK RANGKAIAN TERSEBUT ?
SSR
IC7447
OPTOCOPLER
RELAY
JIKA HETER YANG DIGUNAKAN MEMILIKI DAYA LISTRIK 110 WATT DAN MEMILIKI DIPERLUKAN 220 VAC UNTUK MENGHIDUPKANYA, BERAPA ARUS LISTRIK YANG LEWAT?
2 A
500 mA
5 A
10 A
KIRA KIRA YANG SESUAI YANG MANA ANTARA NAMA-NAMA KAKI RELAY DENGAN NO KAKI ?
1. NC
2. NO
3. COM
4. COIL 1
5. COIL 2
1. NC
2. NO
3. COM
5. COIL 1
6. COIL 2
1. NO
2. NC
3. COM
4. COIL 1
5. COIL 2
1. NO
2. NC
3. COM
5. COIL 1
6. COIL 2
PRINSIP KERJA RELAY YANG BENAR BAGAIMANA YA ?
SAAT MENDAPAT TEGANGAN PADA KAKI COM MAKA SAKLAR BERPINDAH DARI NO KE NC
SAAT MENDAPAT TEGANGAN PADA KAKI COIL MAKA SAKLAR YANG MENGHUBUNGKAN COM DENGAN NC BERPINDAH COM KE NO
SAAT MENDAPAT TEGANGAN PADA KAKI COIL MAKA SAKLAR YANG MENGHUBUNGKAN COM DENGAN NO BERPINDAH COM KE NC
SAAT MENDAPAT TEGANGAN PADA KAKI COIL MAKA SAKLAR YANG MENGHUBUNGKAN NO DENGAN COM BERPINDAH NC KE COM
BERIKUT PERNYATAAN TENTANG RELAY YANG BENAR ?
RELAY ADALAH SAKLAR YANG DIGERAKAN OLEH KUMPARAN SELENOID
RELAY AC ADALAH RELAY YANG KAKI COM NYA BISA DIALIRI TEGANGAN AC
RELAY DC ADALAH RELAY YANG KAKI NC DAN NO NYA BISA DIALIRI TEGANGAN DC
RELAY AC MAUPUN RELAY DC SAMA SAJA GA ADA BEDA
CAPASITOR YANG MEMILIKI TULISAN 2A104J ARTINYA APA YA ?
CAPASITANSINYA ADALAH 0,1 nF
CAPASITANSINYA ADALAH 100 pF
tegangan yang lewat maksimal 100 V
memiliki toleransi 1%
