Worksheetsahass rizky
Total questions: 30
Worksheet time: 16mins
Dibawah ini adalah gambar bagian dari vernier caliper/jangka sorong. Apa nama bagian ditunjukkan oleh gambar dibawah ini ?
stepping surface
depth bar
outside jaws
inside jaws
Ukuran baut tertulis M8X1.0X10, maka cara baca yang benar terkait dengan ukuran baut tersebut adalah ?
Diameter 8 mm, bubungan 1 mm dan panjang baut 10 mm
Diameter 8 mm, bubungan 1 cm dan panjang baut 10 mm
Diameter 8 mm, bubungan 1 mm dan panjang baut 10 cm
Diameter 0,8 mm, bubungan 1 mm dan panjang baut 10 mm

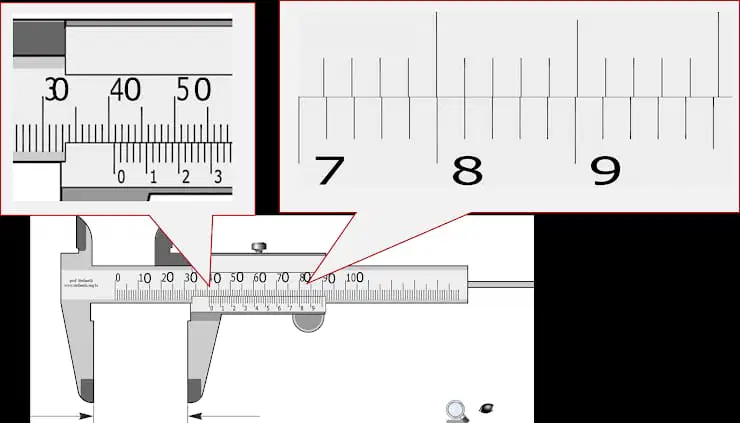

Dibawah ini adalah gambar hasil pembacaan dari vernier caliper dengan ketelitian 0,02 mm. Berapakah nilai pembacaan vernier caliper tersebut ?
4,082 mm
40,82 mm
4,82 mm
48,2 mm
Gambar dibawah ini adalah gambaran klep EX saat melakukan siklus 4 tak, pilihlah pada siklus apakah pergerakkan klep ini ?
hisap dan buang
hisap dan kompresi
kompresi dan buang
usaha dan buang
Celah klep IN adalah 0,16 ± 0,03 mm, maka celah paling longgar yang diperbolehkan adalah ?
0,19 mm
0,13 mm
0,16 mm
0,22 mm
Ukuran sebuah ban adalah 80/90 14 H, dengan data tersebut maka ukuran tinggi dari ban tersebut adalah ?
80 mm
90 mm
72 mm
14 mm
Berikut dibawah ini pilihlah jawaban yang benar mengenai kondisi busi sesuai dengan gambar dibawah ini ?
busi normal
busi kotor
busi terlalu panas
keausan pada elektroda
Dibawah ini urutkan proses pengukuran TEGANGAN PENGISIAN dengan benar :
A. Matikan mesin dan hubungkan multimeter antara
terminal positif (+) battery dan terminal negatif (–) .
B. Posisikan lampu utama pada posisi lampu jauh
C. Panaskan mesin ke suhu operasi normal
D. Menghubungkan Tachometer
E. Hidupkan motor dan posisikan putaran mesin pada 5000 rpm dan baca hasil pengukuran tegangan (tegangan pengisian)
F. Standar: (voltase battery < voltase pengisian yang diukur < 15,5 V)
G. Ukur tegangan baterai (voltase battery)
G → A → B → C → D → E → F
C → A → B → C → D → G → F
C → G → A → D → B → E → F
G → C → A → D → B → E → F
Berfungsi untuk menentukan jumlah dan waktu penyemprotan bahan bakar oleh injector, sekaligus mendeteksi putaran mesin. Apakah nama komponen di sistem PGMFI yang mempunyai fungsi diatas ?
sensor CKP
sensor EOT/ECT
sensor TP
sensor MAP
Apa nama bagian pada micrometer yang ditunjukkan oleh huruf "A" dibawah ini ?
spindle
frame
anvil
sleeve

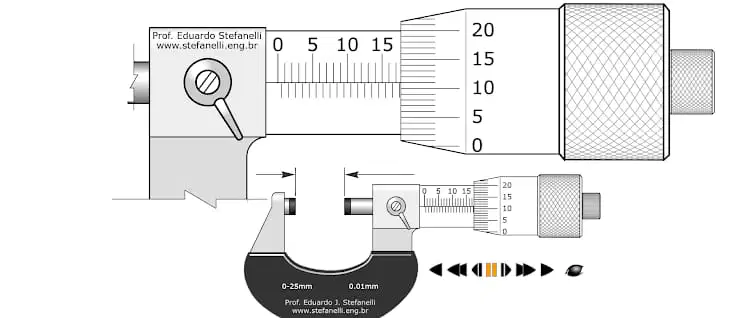

Dibawah ini adalah hasil pembacaan dari micrometer. Berapakah hasil nilai pembacaan micrometer tersebut ?
17,11 mm
17,61 mm
19,11 mm
19,61 mm
Pada sistem pengisian sepeda motor komponen yang berfungsi menghasilkan tegangan listrik adalah ?
ECU
baterai
rectifier regulator
flywheel dan ACG
Pada gambar dibawah ini adalah ilustrasi hubungan antara tegangan dan arus. Berikut dibawah ini pilihlah pernyataan yang benar terkait dengan hubungan tegangan dan arus ?
Semakin besar tegangan maka semakin besar kuat arusnya
Tegangan sangat tergantung dari kuat arusnya
Kuat tegangan berbanding terbalik dengan kuat arus
Aliran arus sangat tergantung pada resistansi beban
Komponen pada sistem PGMFI yang berfungsi mendeteksi putaran crankshaft adalah ?
TP
EOT
CKP
BAS
Berikut dibawah ini adalah pernyataan untuk melakukan proses reset ECM. Pilihlah urutan yang benar terkait pekerjaan tersebut:
A. Lepas SCS Connector
B. Pastikan kunci kontak dalam posisi OFF
C. Saat MIL hidup (5 detik). Hubungkan SCS Connector
D. Putar kunci kontak ke posisi ON
E.Putar kunci kontak ke OFF dan lepas SCS Connector
F. Periksa lampu MIL menyala dan berkedip
G. Lepas tutup DLC dan hubungkan SCS connetor ke DLC.
C → F → E → B → G → D → A
B → G → D → A → C → F → E
E → B → D → C → A → G → F
F → E → B → G → D → C → A
Pada sepeda motor Honda Scoopy bila terjadi kegagalan pada komponen Fast Idle Selenoid Valve (FISV) maka akan muncul kedipan di indikator MIL, berapakah kode kedipannya ?
52
62
72
82
Pada sepeda motor Honda Stylo 160 terdapat fitur OIL CHANGE (indikator pengingat penggantian oli mesin), kapankah indikator ini pertama kali muncul !
500KM
1000KM
2000KM
3000KM
kode MIL injector?
11
8
9
12
kode MIL MAP?
1
7
8
11
kode MIL EOT/ECT?
7
8
9
11
kode MIL IAT?
11
12
9
8
kode MIL VS Sensor?
21
29
33
11
kode MIL 02 Sensor?
29
33
21
12
kode MIL IACV?
29
33
52
54
kode MIL ECM?
29
33
52
54
kode MIL BAS?
52
54
86
82
kode MIL speedometer pcx?
85
86
87
88
kode MIL FISV?
80
81
82
83
kode MIL front wheel speed?
65
66
67
68
kode MIL ignition coil?
90
91
92
93
