WorksheetsSoal VLAN Pretest
Total questions: 10
Worksheet time: 10mins

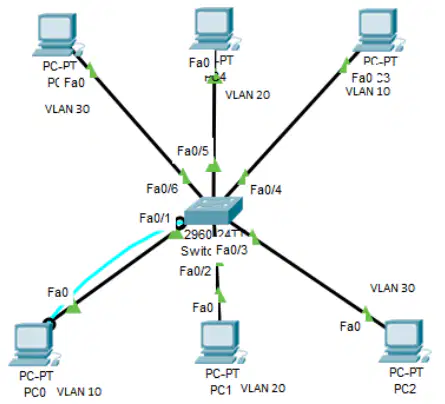

Berdasarkan topologi diatas, jumlah broadcast domain pada jaringan tersebut adalah
1
2
3
6
7

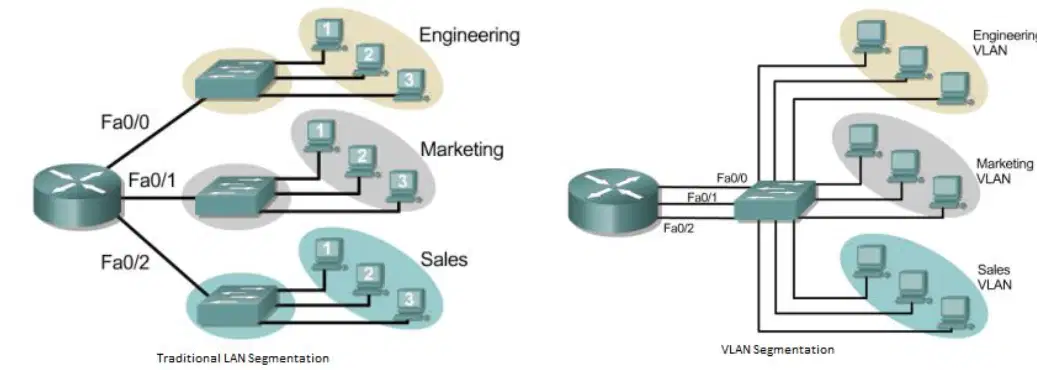

Berdasarkan topologi diatas, kekurangan segmentasi traditional LAN atau tanpa VLAN adalah
Jaringan akan bergantung pada lokasi fisik
Broadcast domain akan lebih banyak
Penggunaan hub akan lebih sedikit
Jaringan dapat di segmentasi secara logic
Secara fisik dalam satu Hub dapat menghubungkan lebih dari satu jaringan
Tipe VLAN yang dikembalikan ke suatu port apabila tidak dalam bentuk trunking dan unttaged disebut
Default VLAN
Data VLAN
Native VLAN
Voice VLAN
Manajemen VLAN
Seorang administrator jaringan membuat sebuah VLAN dengan ID 1933 pada perangkat Cisco Catalyst
Switch. Saat switch tersebut melakukan reboot, VLAN tersebut hilang. Agar VLAN tersebut tidak
hilang saat switch melakukan reboot berapakah VLAN ID yang harus dimasukan kembali oleh
administrator tersebut ?
1000
1500
2000
3000
4094
Berdasarkan topologi diatas, tanpa VLAN untuk membangun 3 buah jaringan membutuhkan 3
hub/switch, akan tetapi dengan menggunakan VLAN untuk membangun 3 jaringan hanya
membutuhkan 1 switch. Prinsip manfaat VLAN tersebut disebut dengan ...
Security
Cost Reduction
Better Performance
Shring Broadcast domains
Improved IT Staff efficieny
Pada sebuah cisco switch yang baru dikonfigurasi atau tidak ada konfigurasi apapun, seorang
administrator jaringan akan mengeksekusi perintah switchport access vlan 20 pada interfaces
Fa0/18. Efek apa yang terjadi saat perintah itu dieksekusi ?
Perintah tidak akan berpengaruh apa-apa pada switch
Port / interfaces Fa0/18 akan di shutdown atau di non aktifkan
Terjadi error
VLAN 20 akan dibuat secara otomatis
Interfaces Fa0/18 akan terdaftar pada VLAN 1
Perhatikan perintah pada switch berikut :
1) vlan 20
2) end
3) interfaces fa0/2
4) switchport mode access
5) name vlanSiswa
6) switchport access vlan 20
7) exit
8) configure terminal
Urutan yang benar untuk membuat VLAN 20 dengan nama vlanSiswa lalu menambahkan nya pada
port / interfaces fa0/2 adalah
8-1-5-7-3-4-6-2
8-1-5-2-3-4-6-7
8-3-4-6-5-7-1-2
8-3-4-5-6-2-1-7
8-1-7-3-4-5-6-2

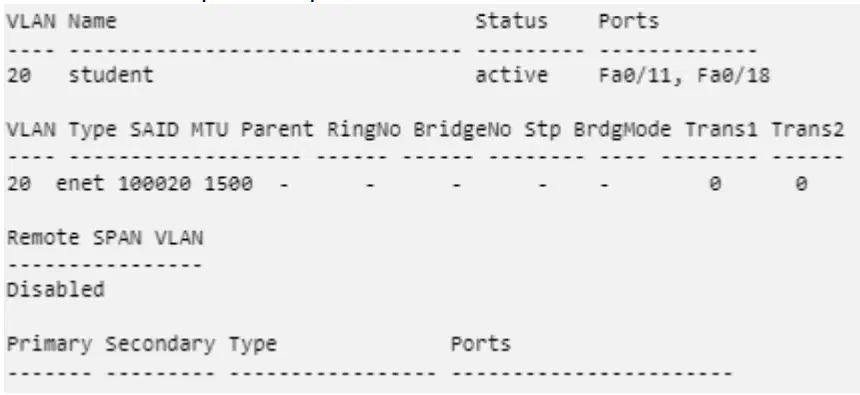

Perintah yang dieksekusi pada cisco switch untuk menampilkan hasil seperti gambar diatas adalah
show running-configuration
sh run
show interfaces vlan 20
show vlan name student
show vlan brief
Dalam konfigurasi VLAN, perintah yang digunakan untuk menghapus VLAN yang sudah ada pada switch Cisco adalah
remove vlan 20
delete vlan 20
erase vlan 20
no vlan 20
clear vlan 20
Dalam konteks VLAN, apa yang dimaksud dengan 'trunking'?
Menambahkan VLAN baru ke switch
Pengaturan port switch menjadi mode access
Proses menghapus VLAN dari switch
Metode untuk mengirimkan beberapa VLAN melalui satu link
Proses menghubungkan dua switch dengan satu kabel
