WorksheetsTEST CONOCIMIENTOS SISTEMAS UAS UBPD
Total questions: 40
Worksheet time: 40mins
El documento que regula la operación de UAS en Colombia es:
RAC 139
Circular 005
RAC 100
Decreto 1070
¿Cuál es la altura máxima permitida para operar un UAS en categoría especifica, sin autorización especial?
12O FT
120 Metros
No hay límite
400 millas
Notice To Airmen: aviso que contiene información esencial para las operaciones de vuelo, pero que no se conoce con suficiente antelación para ser incluida en los mapas o publicaciones aeronáuticas. Estos avisos informan sobre cambios temporales o peligros en el espacio aéreo, aeropuertos o rutas de vuelo.
Notam
METAR
PBN
TMA
¿Cuál de los siguientes es un ejemplo de un peligro con uso de sistema UAS drones?
Presencia de lluvia sobre la estación.
Fallo de motor en vuelo
visibilidad mayor a 10 kilómetros
Batería cargada al 100%
En seguridad operacional, SMS la cultura justa busca:
Castigar errores humanos
Promover el silencio ante fallas
Fomentar reportes sin miedo a represalias
Aumentar sanciones por incumplimiento
¿Qué documento debe portar el piloto Profesional de sistemas UAS durante la operación del dron según la normativa RAC100?
Cédula de ciudadanía
Registro civil
Certificado de idoneidad
Copia del RAC100
¿En el enfoque de seguridad operacional SMS, qué es el FOCA o FOQUA en UAS?
Un sensor de altitud
Programa de control operacional basado en datos de vuelo
Un tipo de dron
Una norma internacional OACI
¿Qué es la sustentación (lift)?
La fuerza que se opone al avance del avión
La fuerza generada perpendicular al flujo de aire, que permite volar
La fuerza causada por el peso del avión
La resistencia que genera el aire al avance
El ángulo de ataque (AoA) es:
El ángulo entre el plano y el fuselaje
El ángulo entre el eje longitudinal y la trayectoria de vuelo
El ángulo entre la cuerda del plano (ala) y el viento relativo
El ángulo banqueo del timón de dirección
¿Qué ocurre si el ángulo de ataque supera el valor crítico en un ascenso de la aeronave?
Se produce un aumento continuo de la sustentación
El avión entra en pérdida (stall)
El avión se acelera hasta llegar a la velocidad estructural
Mejora el rendimiento del motor
¿Qué tipo de flujo se considera ideal para generar sustentación eficiente?
Flujo turbulento
Flujo rotacional
Flujo laminar
Flujo invertido
¿Cuál de estos controles de vuelo contribuye principalmente al control del virajes (alabeo)?
Timón de dirección (Rudder)
Alerones
Elevador
Flaps
¿Qué nombre recibe la línea imaginaria que une el borde de ataque con el borde de salida de un perfil alar?
Línea aerodinámica
Línea de flujo
Cuerda aerodinámica
Línea de sustentación
En un vuelo recto y nivelado, la sustentación es igual a:
El peso
La tracción
La resistencia
La presión dinámica
¿Cuál es el propósito de los winglets en las puntas de los planos (alas)?
Aumentar la resistencia
Reducir el peso del ala
Eliminar el flujo laminar
Reducir la resistencia inducida por los vórtices de punta de ala y mejorar el consumo de combustible en vuelo.
¿Cómo se genera sustentación en un dron multirotor?
Por la forma del fuselaje
A través de alas con flaps
Mediante el empuje vertical de los rotores generado por el motor.
Por el giro de la hélices en el mismo sentido de los motores.
¿Qué sucede cuando se aumenta la velocidad constante de giro de los motores de un dron multirrotor?
Disminuye la sustentación
Aumenta el empuje y se eleva
Gira sobre su eje lateral
Se reduce la presión atmosférica
¿Qué fuerza se opone directamente al empuje (thrust) en vuelo horizontal?
Peso
Sustentación
Resistencia (drag)
Torque
¿Qué tipo de resistencia aerodinámica es causada por el flujo de aire sobre la estructura del dron?
Inducida
Parásita
Negativa
Lineal
El ángulo de incidencia de un plano (ala):
Es el ángulo formado por el eje longitudinal del avión y la cuerda del ala y es un ángulo permanente no se puede modificar por el piloto.
FALSO
VERDADERO
¿Qué significan las siglas VFR?
Very Fast Reaction
Visual Flight Rules
Vertical Final Rule
Visibilidad reducida y niebla
¿Qué significa volar en condiciones IMC?
Vuelo con gran autonomía
Vuelo con contacto visual total
Vuelo en condiciones meteorológicas por debajo de los mínimos VFR
Vuelo en espacio aéreo militar
Es la frecuencia en radios VHF recomendada por la Unidad Administrativa Especial de Aeronáutica Civil (UAEAC) para la realización de autoanuncios en espacio aéreo no controlado dentro del territorio colombiano.
123.45 MHz
128.45 MHz
130.45 MHz
118.56 MHz
En operaciones UAS, la conciencia situacional implica:
Conocer únicamente el clima
Mantener atención a las indicaciones en la pantalla del control
Comprender en todo momento qué sucede, qué está por suceder y qué se debe hacer
Recordar la última posición GPS
¿Qué es la "ilusión de competencia" en pilotos de UAS?
Un estado de distracción visual
Creer que se tiene más capacidad o experiencia de la que realmente se posee
Una técnica de planificación
Un software de navegación que ayuda a los pilotos a navegar
¿Qué tipo de error humano es más común en la operación remota de sistemas UAS drones?
Error de mantenimiento
Violación intencionada del reglamento
Error por omisión, fatiga o automatización mal supervisada
Falla técnica del motor
Según el RAC 100, ¿a partir de qué peso una aeronave no tripulada debe registrarse ante la Aeronáutica Civil?
A partir de 100 gramos
A partir de 250 gramos
A partir de 25 kilogramos
A partir de 2 kilogramos
¿Qué significa el término "VLOS"?
Vuelo bajo lluvia intensa
Visión asistida por GPS
Vuelo dentro del alcance visual del piloto
Vuelo sobre zonas de seguridad
¿Qué se requiere para volar un dron dentro de un casco urbano o zona poblada?
Permiso verbal del alcalde
No se requiere nada
Permiso de vuelo de la Aeronáutica Civil y cumplir con requisitos de seguridad RAC 100
Solo contar con un seguro responsabilidad civil extracontractual
¿El uso de drones para misiones institucionales (como búsqueda de personas dadas por desaparecidas) está permitido bajo el RAC 100?
Sí, pero debe cumplir con los requisitos de operación , permisos específicos y autorización de la UAEAC
No, está prohibido
Solo si el dron es militar
Sí, sin ningún requerimiento
Son aeronaves que realizan despegues y aterrizajes verticales. A este grupo pertenecen los helicópteros y la mayoría de los UAS.
VTOL
STOL
CTOL
MULTIROTOR
Las superficies de control dan a una aeronave control en sus ejes de movimiento (ejes de rotación)
Pitch (cabeceo)
Roll (alabeo)
Yaw (guiñada)
Pitch (alabeo)
Roll (pitch)
Yaw (guiñada)
Pitch (alabeo)
Roll (pitch)
Yaw (banqueo)
Pitch (cabeceo)
Roll (taxeo)
Yaw (guiñada)
Según la foto de la hélice seleccione los nombres de las partes que la componen.
RAIZ
ESPIGA
ESTACIONES
BORDE DE ATAQUE
BORDE DE SALIDA
RAIZ
ESPIGA
ESTACIONES
LINEA IMAGINARIA
RAIZ
ESPIGA
ESTACIONES
EJE LONGUITUDINAL
En los UAS el torque se controla con la dirección de rotación de las hélices. En un Multirotor , 2 motores rotan en sentido de las manecillas del reloj (CW) y 2 motores en contra del sentido de las manecillas del reloj (CCW, en caso de falla del motor No 1 hacia donde seria la tendencia de giro del dron?.
IZQUIERDA
DERECHA
SE MANTIENE ESTABLE
REALIZA UN DESCENSO ABRUPTO
El efecto suelo en los drones es un fenómeno que se presenta y hace que necesitemos menos potencia para hacer un vuelo estacionario, y este fenómeno suele pasar a una altura respeto al suelo del 50% del diámetro de la envergadura del dron.
FALSO
VERDADERO

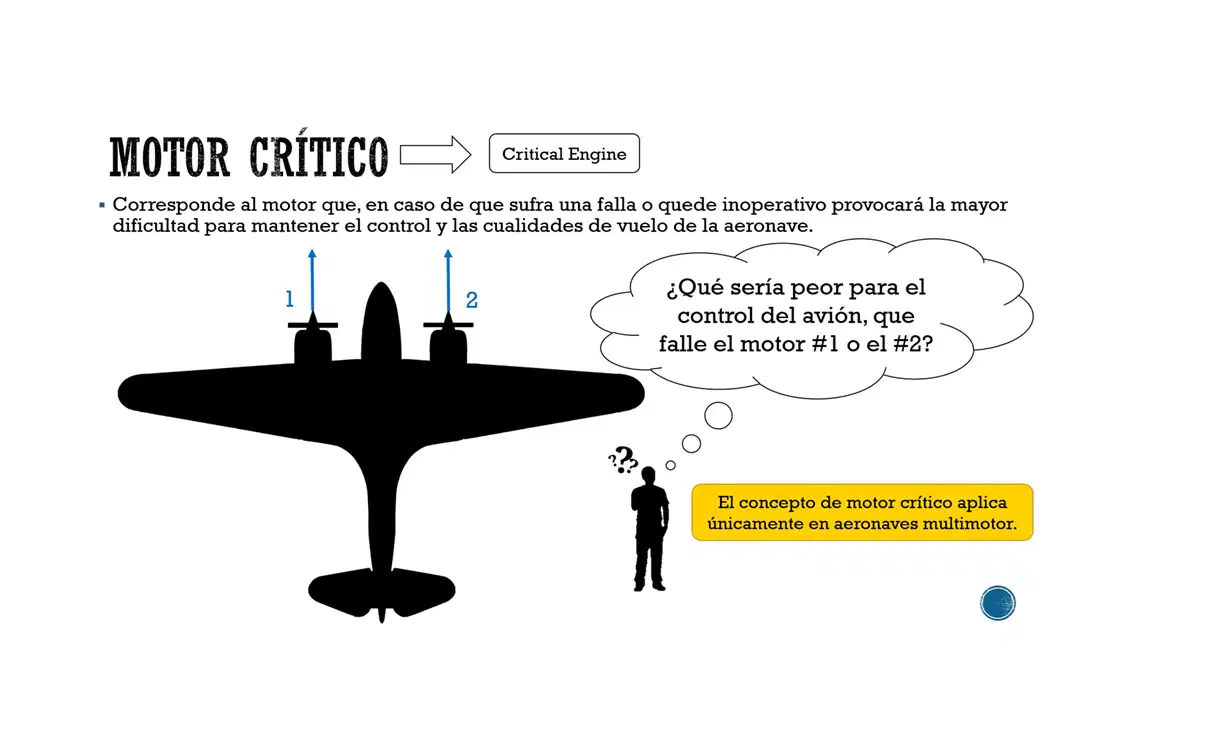

En aviación, el motor crítico se refiere al motor de una aeronave bimotor cuya falla tiene el efecto más adverso sobre el rendimiento y el control del avión.
En aeronaves que el giro de la hélices se realiza hacia la derecha su motor critico será?
Motor No 1 Izquierdo
Motor No 2 Derecho
Lo tipos de navegación para la aviación son:
Navegación Astronómica
Navegación Observada
Navegación a Estima
Radionavegación
Navegación por instrumentos
Navegación Observada
Navegación a Estima
Radionavegación
Navegación por instrumentos
Navegación Observada
Navegación a Estima
VOR/ADF
Navegación análoga
Navegación Digital
Husos horarios son las 24 zonas horarias en que se divide la Tierra, tiempo que le toma al planeta girar sobre su propio eje. Determina la hora de una zona geográfica a partir del meridiano de Greenwich, desde donde se deben sumar o restar horas según corresponda.
VERDADERO
FALSO
NO APLICA
NORTE MAGNÉTICO: Corresponde al extremo norte de la tierra con respecto a su inclinación. Es el donde confluyen las líneas de fuerza del campo magnético de la Tierra. Hacia allí apuntan las brújulas
FALSO
VERDADERO
La Unidad de Búsqueda de Personas Dadas por Desaparecidas (UBPD) realiza una misión en zona montañosa del departamento del Cauca, con el objetivo de documentar posibles lugares de inhumación en una quebrada aislada. El piloto Julián Mina propone operar un dron multirrotor a una altura de 180 metros sobre el terreno AGL, para obtener mejores imágenes panorámicas del área de interés.
Con base en el RAC 100, evalúe la viabilidad de esta operación.
¿Cuál de las siguientes afirmaciones es correcta?
La operación no es permitida sin autorización específica, ya que excede el límite de 120 FT establecido en el RAC 100.427.
La operación es permitida siempre que el dron no exceda los 250 metros sobre el terreno.
La operación no es permitida sin autorización específica, ya que excede el límite de 120 metros establecido en el RAC 100.427.
La operación es válida solo si el dron cuenta con cámara multiespectral y transmisión en tiempo real y dron vuela a 400 metros AGL.
