WorksheetsMekanisme Katup
Total questions: 30
Worksheet time: 20mins
Apa nama komponen no.4 ?
Valve
Rocker Arm
Cotter Valve
Retainer Valve Spring
Stem
Apa nama komponen no.5 ?
Valve
Rocker Arm
Cotter Valve
Retainer Valve Spring
Stem
Apa nama komponen no.7 ?
Valve
Rocker Arm
Bolt & Nut
Retainer Valve Spring
Seal Valve Stem
Apa nama komponen no.8 ?
Valve Spring
Seat Valve Spring
Bolt & Nut
Retainer Valve Spring
Seal Valve Stem
Apa nama komponen no.2 ?
(a)
Apa nama komponen no.1 ?
(a)
Apa nama komponen no.3 ?
(a)
Apa nama komponen no.4 ?
(a)
Apa nama komponen no.5 ?
(a)
Yang mana diantara komponen berikut yang namanya Valve Guide ?
Yang mana diantara komponen berikut yang namanya Seal Valve Stem ?

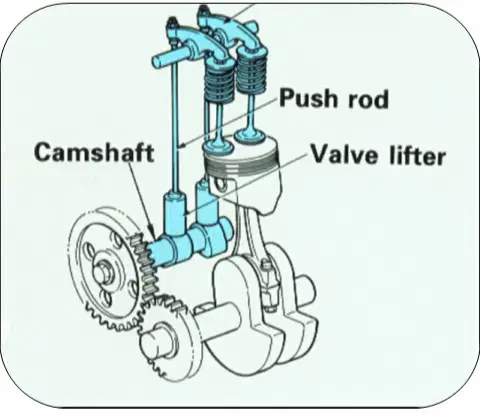

Pada gambar berikut, tipe katup jenis apakah itu ?
VVT
OHC
SOHC
DOHC
OHV
Pada gambar berikut, tipe katup jenis apakah itu ?
SOHC (2 valve)
OHC
SOHC
DOHC
OHV

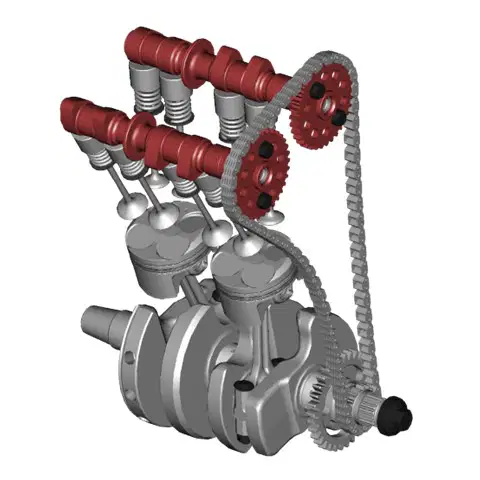

Pada gambar berikut, tipe katup jenis apakah itu ?
SOHC (2 valve)
OHC
SOHC (4 valve)
DOHC
OHV

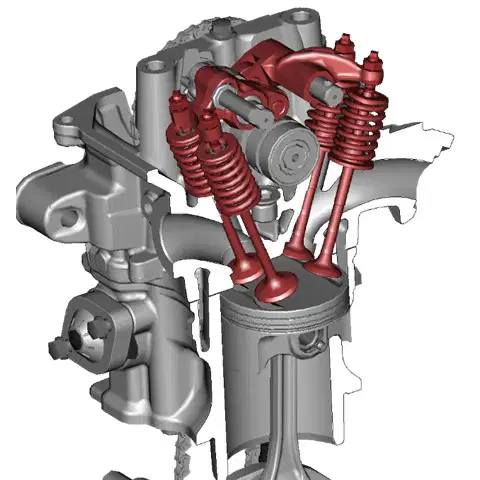

Pada gambar berikut, tipe katup jenis apakah itu ?
SOHC (2 valve)
OHC
SOHC (4 valve)
DOHC
OHV

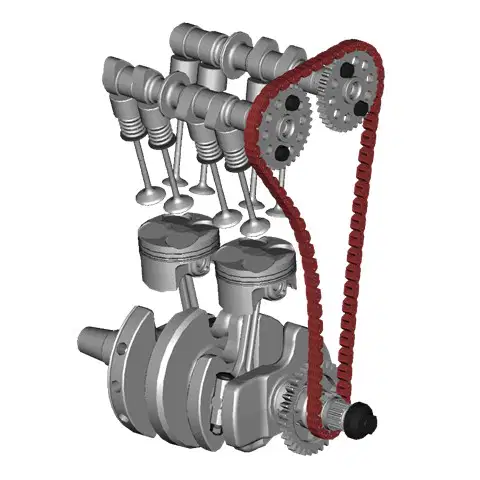

Apa nama komponen yang diberi warna merah ?
Timing Chain
Timing Belt
V-Belt
Cam Chain
Camshaft

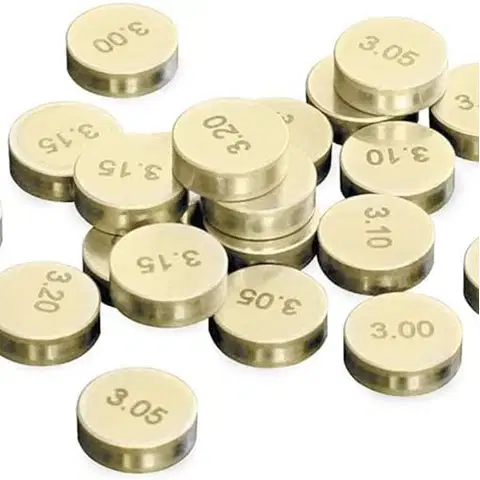

Apa nama komponen pada gambar berikut ?
Coin
Shim
Battery
Seat
Valve Identity
Apa nama komponen pada gambar berikut ?
Push Pin
Bucket
Tappet Bucket
Seat
Puch Rod

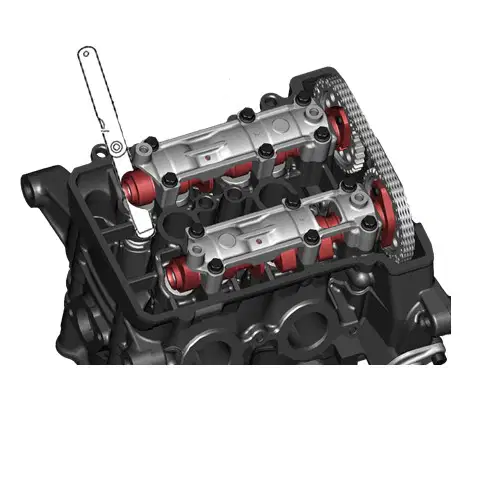

Dipakai dimanakah komponen pada gambar berikut ?
Sistem Valve DOHC
Sistem Valve SOHC
Sistem Valve OHV
Sistem Valve SOHC (2 valve)
Sistem Valve SOHC (4 valve)
Dipakai dimanakah komponen pada gambar berikut ?
Sistem Valve DOHC
Sistem Valve SOHC
Sistem Valve OHV
Sistem Valve SOHC (2 valve)
Sistem Valve SOHC (4 valve)
Apa kepanjangan dari VVA ?
(a)
Diputaran mesin berapa sistem VVA mulai bekerja ?
1000-2000 rpm
2000-3000 rpm
8000-9000 rpm
7000-8000 rpm
6000-7000 rpm
Gambarkan batang katup sepeda motor, tandai bagian yang krusial dan berikan nama pada bagian krusial tersebut

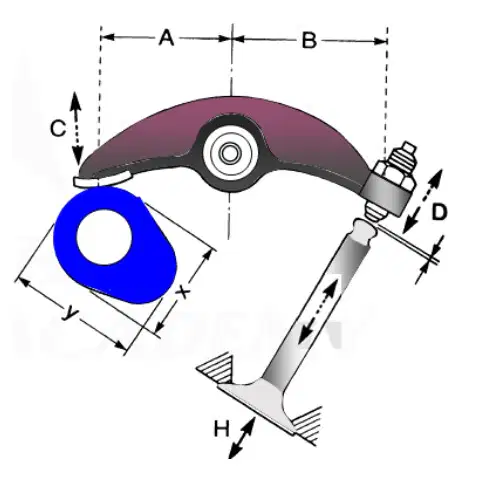

Jika nilai :
x = 10 mm
y = 15,5 mm
A = 2,5 mm
B = 5 mm
Celah valve = 0,10 mm
Berapakah Cam Lift nya ?
(a)
Jika nilai :
x = 10 mm
y = 15,5 mm
A = 2,5 mm
B = 5 mm
Celah valve = 0,10 mm
Berapakah Rocker Arm Ratio nya ?
(a)
Jika nilai :
x = 10 mm
y = 15,5 mm
A = 2,5 mm
B = 5 mm
Celah valve = 0,10 mm
Berapakah Valve Lifting (H) nya ?
(a)
Jika diketahui :
Celah katup Ex. aktual = 0,10 mm
Shim yang digunakan = 100
Std. celah katup = 0,20 ~ 0,25 mm
Berapakah Shim yang harus digunakan ?
(a)
Jika diketahui :
Celah katup Ex. aktual = 0,33 mm
Shim yang digunakan = 97
Std. celah katup = 0,15 ~ 0,20 mm
Berapakah Shim yang harus digunakan ?
(a)
Jika diketahui :
Celah katup Ex. aktual = 0,40 mm
Celah katup Ix. aktual = 0,10 mm
Shim Ex. = 90
Shim In. = 90
Std. celah katup Ex. = 0,20 ~ 0,35 mm
Std. celah katup In. = 0,15 ~ 0,25 mm
Berapakah Shim Ex. dan Shim In. yang baru ?
(a)
Jika diketahui :
Diameter permukaan katup : 5 mm
Valve lifting : 10 mm
Jumlah valve : 2 buah
Berapakah Luas Area Efektif (LAE) nya ?
(a)
