WorksheetsCircuitos Elétricos
Total questions: 22
Worksheet time: 41mins

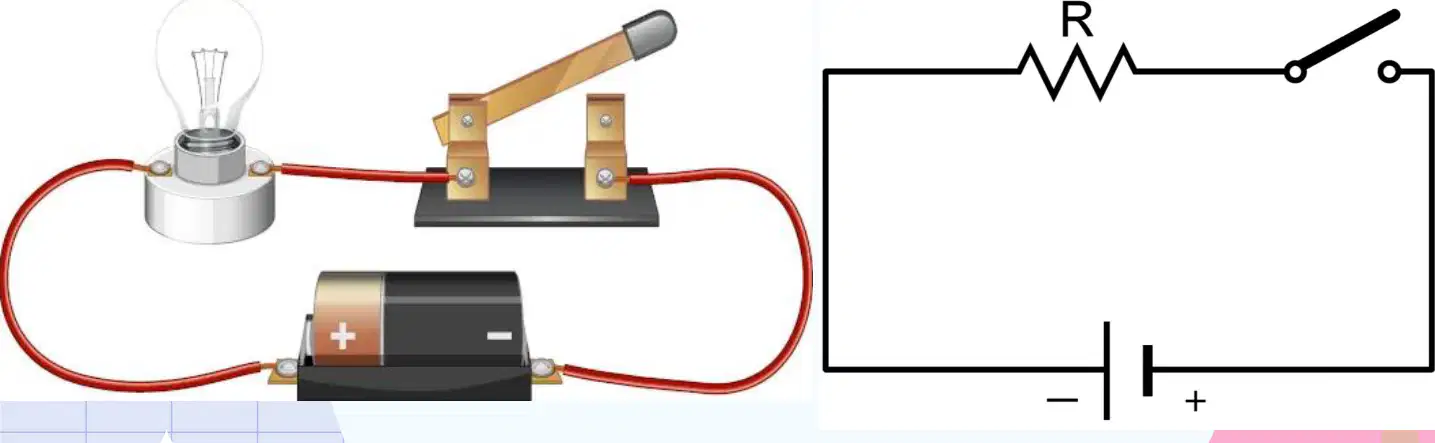

Analise o diagrama apresentado e identifique o papel do resistor (R) no circuito elétrico.
O resistor limita a corrente elétrica que passa pelo circuito.
O resistor armazena energia elétrica.
O resistor gera energia elétrica.
O resistor impede totalmente a passagem de corrente.
Como é chamada a junção onde dois ou mais elementos se conectam em um circuito?
Nó
Ramo
Malha
Fonte
Qual dos seguintes elementos é representado pelo símbolo de duas linhas paralelas, uma delas mais curta?
Capacitor
Indutor
Bateria
Resistor
O que são ramos em um circuito elétrico?
Caminhos fechados em que voltamos ao mesmo nó
Conexões entre nós, compostas por elementos como resistores, capacitores ou fontes
Apenas resistores em um circuito
Apenas fontes de energia em um circuito
No circuito acima, qual conceito é ilustrado?
Nó
Ramo
Malha
Fonte
O número de ramos em um circuito é igual a:
Número de nós
Número de elementos
Número de malhas
Número de fontes
O que caracteriza uma malha em um circuito elétrico?
Um caminho aberto entre dois nós
Um caminho fechado que começa e termina no mesmo nó
Um ramo com apenas um elemento
Um nó isolado
Como é definida a corrente elétrica ao longo de um ramo em um circuito?
Ela varia de acordo com o número de resistores.
Ela é sempre nula.
Ela depende da tensão aplicada.
Ela é constante ao longo de um ramo.
Qual é o valor da diferença de potencial (ddp) em um curto-circuito?
Sempre positiva.
Sempre negativa.
Sempre zero.
Sempre igual à resistência.
O que caracteriza uma malha em um circuito elétrico?
Um ponto de conexão entre dois resistores.
Um caminho fechado formado pelos ramos do circuito.
Um fio condutor isolado.
Um componente que gera corrente elétrica.
O que acontece com a corrente elétrica (i) em uma associação de resistores em série?
Ela é mantida constante ao longo do circuito.
Ela varia ao longo do circuito.
Ela é sempre zero.
Ela depende apenas da tensão elétrica.
O que caracteriza um curto-circuito em um circuito elétrico?
Alta resistência elétrica e baixa corrente elétrica.
Baixa resistência elétrica e alta corrente elétrica.
Alta resistência elétrica e alta corrente elétrica.
Baixa resistência elétrica e baixa corrente elétrica.
Na associação em série, o que acontece com a tensão elétrica (U) ao longo do circuito?
A tensão elétrica varia ao longo do circuito.
A tensão elétrica é constante em todos os resistores.
A tensão elétrica é sempre zero.
A tensão elétrica depende apenas da corrente.
Quando os resistores são ligados em série, o que acontece com as resistências totais do circuito?
As resistências diminuem.
As resistências permanecem iguais.
As resistências somam-se.
As resistências se anulam.
Na ligação em paralelo, como a corrente elétrica se divide entre os ramos?
De acordo com a resistência elétrica de cada ramo
De acordo com a voltagem de cada ramo
De forma igual entre todos os ramos
De acordo com a potência de cada resistor
Em uma ligação em paralelo, qual é a característica do potencial elétrico nos resistores?
Todos estão sob o mesmo potencial elétrico
Cada resistor tem um potencial diferente
O potencial depende da corrente em cada resistor
O potencial é sempre zero
A queima de uma lâmpada faz com que as demais lâmpadas também se apaguem em associações elétricas
simples.
composta.
em série.
em paralelo.
Na figura, podemos ver uma das vantagens de um tipo de associação elétrica. Que tipo é esse?
Simples.
Composto.
Em paralelo.
Em série.
Sendo R1 = 3 Ω, R2= 5Ω e R3= 10 Ω, a resistência equivalente do circuito é:
16Ω
20Ω
15Ω
18Ω
Qual é o tipo de associação de resistores da imagem?
Misto
Série
Paralelo
constante
Qual é a fórmula para calcular a resistência equivalente ( Req ) de dois resistores R1 e R2 conectados em paralelo?
Req=R1+R2
Req=R1+R2R1⋅R2
Req=R1⋅R2R1+R2
Req=R11+R21
Representa um circuito elétrico aberto o esquema:
