WorksheetsSoal Pilihan Ganda - Arduino
Total questions: 40
Worksheet time: 20mins
Dedi sedang merakit rangkaian LED untuk menghias rumahnya. Dia tahu bahwa untuk melindungi LED dari kerusakan, dia perlu menambahkan komponen tertentu. Fungsi dari resistor dalam rangkaian LED adalah …
Menguatkan arus ke LED
Menyimpan tegangan untuk LED
Menghambat arus agar LED tidak rusak
Meningkatkan intensitas cahaya LED
Indah sedang mengerjakan proyek Arduino di rumahnya. Dia ingin mengatur kecerahan LED yang terhubung ke pin digital tertentu. Untuk itu, dia menggunakan fungsi analogWrite(). Fungsi ini digunakan untuk …
Membaca sensor analog
Mengatur nilai PWM ke pin digital tertentu
Menyimpan data ke memori
Menampilkan hasil ke layar
Joko sedang melakukan eksperimen dengan LED dan resistor. Ia memasang beberapa resistor secara seri pada rangkaian LED. Semakin besar nilai resistor yang dipasang, maka LED akan terlihat …
Semakin terang
Semakin redup
Berkedip cepat
Tidak berubah
Rahman sedang mengerjakan proyek elektronik dan menggunakan fungsi analogWrite() untuk mengatur intensitas cahaya LED. Ia ingin tahu nilai maksimum yang dapat digunakan dalam fungsi tersebut. Nilai maksimum dari fungsi analogWrite() adalah …
1023
100
5
255
Joko sedang mengatur kecerahan LED di ruang kerjanya. Ia menurunkan nilai PWM dari 255 ke 50. Maka, kecerahan LED akan …
Meningkat drastis
Tetap stabil
Menurun
Tidak menyala
Rani memiliki dua resistor 220Ω dan ia memutuskan untuk menyusunnya secara seri untuk proyek listriknya. Berapa total resistansi yang akan ia dapatkan?
110Ω
220Ω
440Ω
660Ω
Tiara sedang merakit rangkaian LED dengan menggunakan Arduino. Namun, dia menggunakan resistor yang terlalu besar. Salah satu akibat dari resistor terlalu besar dalam rangkaian adalah …
LED menyala sangat terang
Arduino terbakar
LED tidak menyala atau sangat redup
LED akan rusak
Rizky sedang melakukan eksperimen dengan LED dan ingin mengetahui bagaimana cara membuat LED tersebut menyala paling terang. Ia tahu bahwa LED akan menyala paling terang jika nilai PWM berada pada kondisi maksimum dan … .
Resistor kecil
Resistor besar
Resistor sedang
Resistor paralel
Agus sedang mengembangkan proyek Arduino untuk mengontrol lampu. Ia menggunakan fungsi delay(1000); dalam kodenya. Fungsi ini digunakan untuk …
Menyimpan data sensor
Menjalankan kode selama 1 jam
Memberi jeda 1 detik sebelum perintah berikutnya
Mematikan pin selama 1 detik
Suatu hari, Lina sedang mencoba untuk menyalakan LED dalam proyek elektronika di rumahnya. Meskipun rangkaian dan kode yang dia buat sudah benar, LED tersebut tidak menyala. Kemungkinan terbesar yang terjadi adalah …
Resistor terlalu kecil
LED terbalik polaritasnya
Nilai PWM terlalu tinggi
Arduino tidak bisa analogWrite
Dewi sedang melakukan eksperimen dengan LED dan resistor. Dia ingin mengetahui kombinasi resistor manakah yang menghasilkan LED paling terang pada nilai PWM 255.
660Ω
440Ω
220Ω
Semua sama
Indah sedang merakit proyek robot menggunakan Arduino Uno. Dia ingin menghubungkan motor servo ke pin PWM. Manakah yang merupakan pin PWM di Arduino Uno?
Pin A0
Pin 14
Pin 9
Pin TX
Dian sedang melakukan eksperimen dengan LED. Ia menggunakan perintah analogWrite(led, 0); untuk mengatur LED tersebut. Apa yang akan terjadi pada LED?
Menyala penuh
Berkedip
Tidak menyala
Meledak
Arif sedang merakit sebuah alat elektronik yang memerlukan komponen untuk mengubah sinyal digital menjadi sinyal tegangan semu. Komponen yang ia butuhkan adalah …
Resistor
Transistor
PWM
Potensiometer
Surya sedang melakukan eksperimen dengan LED dan PWM. Ia mengatur nilai PWM tetap, tetapi LED menjadi lebih redup saat ia mengganti resistor. Apa penyebabnya?
Nilai resistor terlalu kecil
Nilai resistor bertambah
LED rusak
Arduino error
Rahman sedang melakukan eksperimen dengan LED dan resistor. Ketika ia mengganti resistor dengan nilai yang lebih tinggi, ia menyadari bahwa LED menjadi lebih redup. Maka penyebabnya adalah …
Nilai resistor terlalu kecil
Nilai resistor bertambah
LED rusak
Arduino error
Mengubah nilai PWM dari 255 ke 64 akan menurunkan …
Tegangan sumber
Arus resistor
Intensitas cahaya LED
Nilai resistor
Hadi sedang belajar tentang komponen listrik di sekolah. Dia menemukan bahwa satuan dari resistor adalah …
Ampere
Ohm
Volt
Watt
Dedi memiliki dua resistor, satu berukuran 220Ω dan yang lainnya 440Ω. Jika Dedi menghubungkan kedua resistor tersebut secara seri, total resistansi yang dihasilkan adalah …
220Ω
440Ω
660Ω
880Ω
Nisa sedang membuat rangkaian LED dengan resistor 660Ω dan menggunakan nilai PWM 255. Namun, LED terlihat sangat redup. Jika kamu adalah temannya, solusi terbaik untuk meningkatkan kecerahan LED tanpa mengubah kode adalah …
Tambahkan lagi resistor 220Ω agar lebih aman
Ganti LED dengan yang lebih kecil
Kurangi jumlah resistor seri menjadi satu
Ubah pin PWM menjadi pin digital biasa
Dian melakukan percobaan dengan LED dan menemukan bahwa LED menyala lebih terang saat nilai PWM 128 dengan resistor 220Ω dibandingkan nilai PWM 255 dengan resistor 660Ω. Apa kesimpulan logis dari pengamatan ini?
Resistor tidak memengaruhi terang LED
Nilai PWM tidak memengaruhi LED
Besarnya tahanan lebih berpengaruh dibanding nilai PWM
LED tidak cocok digunakan dengan Arduino
Seorang siswa salah menyusun LED pada breadboard, sehingga arus tidak mengalir dengan benar. LED pun tidak menyala. Jika kamu diminta mengevaluasi, bagian mana yang paling mungkin menyebabkan masalah?
Posisi resistor
Kaki anoda dan katoda LED tertukar
Nilai PWM terlalu besar
Kabel jumper terlalu panjang
Jika kamu diminta merancang sistem pencahayaan otomatis yang dapat menyesuaikan terang lampu dengan kondisi siang-malam, bagian mana dari pembelajaran ini yang paling relevan untuk diterapkan?
Menentukan panjang kabel jumper
Mengubah jenis LED
Mengatur nilai PWM secara dinamis
Memperbesar resistor
Dalam eksperimenmu, kamu mencatat hasil kecerahan LED dengan berbagai kombinasi resistor dan nilai PWM. Data menunjukkan pola yang tidak sesuai dengan teori. Langkah terbaik yang bisa kamu lakukan adalah …
Mengabaikan hasil dan tetap menulis kesimpulan teoritis
Menyalin data teman karena milikmu salah
Mengecek ulang rangkaian dan pengkabelan, lalu ulang eksperimen
Menyalahkan komponen rusak tanpa investigasi

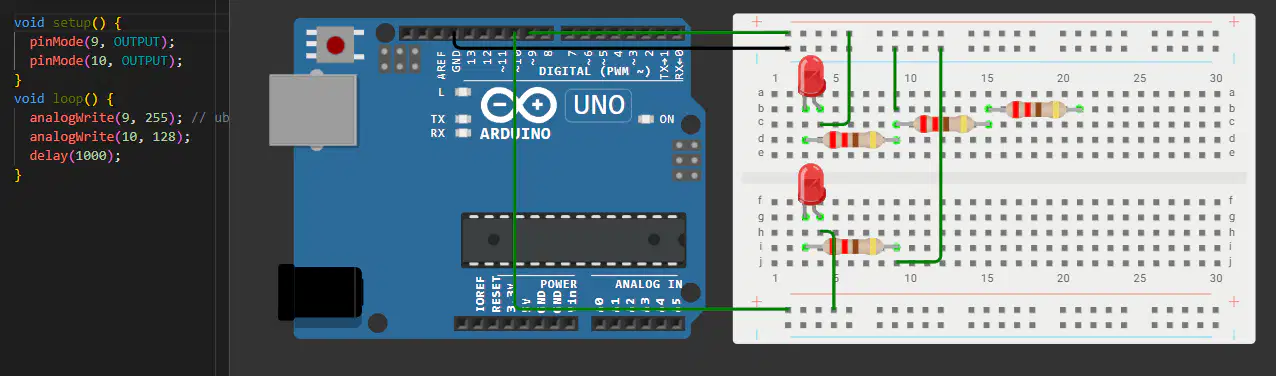

Rani sedang melakukan percobaan dengan dua lampu LED di lab. Apa yang terjadi pada dua lampu LED tersebut?
kedua LED menyala terang
LED line B lebih terang dibanding line G
LED line G lebih terang dibanding line B
kedua LED menyala sangat redup
Komponen yang mengubah intensitas cahaya menjadi perubahan resistansi adalah…
LED
LDR
Resistor tetap
Kapasitor
Output dari photoelectric sensor module yang dihubungkan ke pin digital Arduino adalah…
Nilai tegangan 0-5V kontinu
Sinyal biner HIGH atau LOW
Gelombang sinus
Nilai acak
Mengapa photoelectric sensor module biasanya dihubungkan ke pin digital Arduino?
Karena outputnya berupa data serial
Karena outputnya sudah berupa sinyal biner
Karena tidak membutuhkan tegangan
Karena ukurannya kecil
Perintah Arduino untuk membaca sinyal digital dari pin 2 adalah…
analogRead(2);
digitalWrite(2);
digitalRead(2);
Serial.read(2);
Satuan hasil pembacaan analogRead() di Arduino adalah…
Volt
Ohm
0-1023 (tanpa satuan)
Ampere
LDR memiliki resistansi rendah ketika…
Terhalang cahaya
Terpapar cahaya terang
Tidak diberi tegangan
Dipanaskan
Jika kita ingin nilai analog besar saat terang, maka LDR harus diletakkan…
Di sisi 5V
Di sisi GND
Sejajar dengan resistor
Tidak berpengaruh
Tegangan maksimum yang terbaca di pin analog Arduino Uno adalah…
3.3V
5V
10V
12V
Pin Arduino yang dapat digunakan untuk analogWrite() biasanya ditandai dengan …
Simbol ‘~’ di dekat nomor pin
Huruf A di awal pin
Warna biru pada papan
Tanda panah ke bawah
Semakin besar nilai resistor yang dipasang secara seri, maka LED akan terlihat …
Semakin terang
Semakin redup
Berkedip cepat
Tidak berubah
Saat LDR terkena cahaya terang, nilai resistansinya akan
Bertambah besar
Berkurang
Tidak berubah
Menjadi tak hingga
Fungsi analogRead(A0) akan menghasilkan nilai …
0 atau 1
0–255
0–1023
0–5
Fungsi digitalRead(pin) akan menghasilkan nilai …
0–1023
0 atau 1
5V
255
Jika ingin mengendalikan kecerahan LED berdasarkan sensor analog, maka digunakan fungsi
digitalWrite()
analogWrite()
pinMode()
delay()
Alasan nilai output analog besar saat sensor gelap adalah …
Resistansi LDR turun
Resistansi LDR naik sehingga Vout mendekati 5V
Tegangan dari Arduino naik
Resistor 220Ω terlalu kecil
