WorksheetsQuiz về Tiêu chuẩn Bản vẽ Kỹ thuật
Total questions: 10
Worksheet time: 5mins

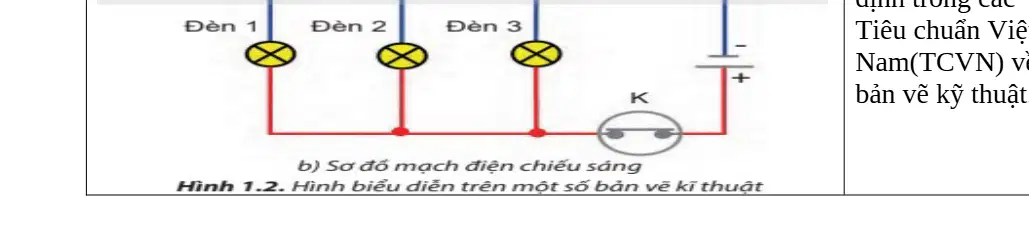

Dựa vào hình vẽ mặt bằng ngôi nhà, hãy xác định chức năng của các ký hiệu hình tròn có dấu "X" bên trong.
Ký hiệu bóng đèn điện.
Ký hiệu ổ cắm điện.
Ký hiệu quạt trần.
Ký hiệu công tắc điện.
Tiêu chuẩn của bản vẽ kĩ thuật bao gồm những gì?
Khổ giấy, tỉ lệ, đường nét và ghi kích thước
Màu sắc, hình ảnh, âm thanh
Chữ viết, số học, biểu đồ
Địa chỉ, tên người vẽ, ngày tháng
Tỉ lệ nào sau đây là tỉ lệ cơ bản trong bản vẽ kĩ thuật?
Tỉ lệ 1:1, tỉ lệ thu nhỏ, tỉ lệ nguyên hình, tỉ lệ phóng to
Tỉ lệ 2:3, tỉ lệ 3:4, tỉ lệ 4:5
Tỉ lệ 5:6, tỉ lệ 6:7, tỉ lệ 7:8
Tỉ lệ 8:9, tỉ lệ 9:10, tỉ lệ 10:11
Đường nét nào sau đây KHÔNG phải là đường nét dùng trong bản vẽ kĩ thuật?
Nét liền đậm
Nét liền mảnh
Nét đứt mảnh
Nét màu đỏ
Đường kích thước thường kẻ vuông góc với đường kích thước và vượt qua đường kích thước khoảng bao nhiêu mm?
A. 2 ~ 4 mm
B. 5 ~ 7 mm
C. 1 ~ 2 mm
D. 6 ~ 8 mm
Nếu một vật thể có kích thước: chiều dài 60 mm, chiều rộng 40 mm và chiều cao 50 mm, hình biểu diễn của vật thể có tỉ lệ 1:2. Độ dài chiều rộng của hình biểu diễn là bao nhiêu?
A. 20 mm
B. 40 mm
C. 80 mm
D. 60 mm
Khi tỉ lệ hình biểu diễn của vật thể là 1:2, điều này có nghĩa là gì?
Kích thước trên hình lớn gấp đôi kích thước thật
Kích thước trên hình bằng một nửa kích thước thật
Kích thước trên hình bằng kích thước thật
Kích thước trên hình nhỏ hơn kích thước thật ba lần
Trong bản vẽ kĩ thuật, đường nét nào thường được sử dụng để thể hiện các cạnh không nhìn thấy của vật thể?
Nét chấm chấm
Nét đứt mảnh
Nét liền đậm
Nét liền mảnh
Khi vẽ hình chiếu đứng của một vật thể, chiều cao của hình chiếu thường được thể hiện như thế nào?
Bằng chiều cao gấp đôi chiều cao thật
Bằng chiều cao thật của vật thể
Bằng chiều cao bằng một nửa chiều cao thật
Bằng chiều cao nhỏ hơn chiều cao thật
Trong bản vẽ kĩ thuật, ký hiệu nào thường được sử dụng để chỉ vị trí của cửa ra vào?
Ký hiệu hình tròn
Ký hiệu hình mũi tên
Ký hiệu hình chữ nhật
Ký hiệu hình vuông
